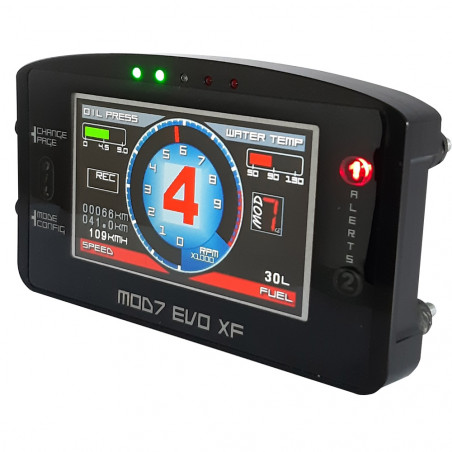

MOD 7 Cuadro de instrumentos Evo XF Data

Este cuadro de mandos MOD 7 EVO XF-DATA es fácil de configurar sin necesidad de ordenador, todo se hace directamente en el cuadro de mandos.

Sus principales funciones son:

- PANTALLA

Pantalla de inicio con la imagen de MOD7 RACING
2 páginas de información si no está utilizando el informe comprometido
3 páginas de información si utiliza la marcha engranada por cálculo
4 páginas de información si utiliza la marcha engranada para cajas de cambio secuenciales
Gráfico de barras seccional del régimen del motor, con zona roja programable
Velocímetro de aguja de nuevo diseño
Presión del aceite y temperatura del agua tipo vúmetro (gráfico de barras horizontales)
Marcha engranada en números muy grandes en las páginas 3 y 4
Brillo de la pantalla ajustable en 3 niveles para un confort óptimo

- VELOCIDAD DEL MOTOR

Visualización de 0 a 10000 rpm
Página1: formato Bargraph seccional hasta 9000 rpm con zona roja programable
Página2 : Formato aguja hasta 10000 rpm
Formato digital hasta 10000 rpm
Información tomada de la salida de la ECU de inyección o de la bobina primaria
Memoria y visualización de la velocidad máxima con el motor apagado

- MARCHA ENGRANADA

Para las cajas de cambios secuenciales si la 3ª función analógica está activada
Para las cajas de cambios convencionales, H y Crabots, que funcionan sin sensores calculando las rpm y la velocidad
Autoaprendizaje de marchas durante la conducción

- LUZ DE CAMBIO

5 LED ultrabrillantes: 2 verdes, 1 naranja, 2 rojos
Iluminación progresiva (secuencial), luego intermitente cuando están todos encendidos
Cada LED tiene su propio modo de iluminación

- TEMPERATURA DEL AGUA

Se puede leer desde el sensor original del coche con posible corrección (recalibración)
LED rojo programable de alerta de alta temperatura 1
Cambio del color de la pantalla de VERDE a ROJO en caso de alerta
Memoria de temperatura máxima y visualización permanente en la página 1
Posibilidad de lectura de un sensor MOD7 con conector

- PRESIÓN DE ACEITE

Requiere una sonda VDO de 10 bar (no suministrada)
Alerta OIL por LED rojo programable en caso de baja presión de 0,5 a 2,0 bar
Cambio del color de la pantalla de VERDE a ROJO en caso de alerta
Memoria de presión máxima y visualización permanente en Página 1

- 3ª FUNCIÓN ANALÓGICA a PROGRAMAR ya sea
- MARCHA ENGRANADA

Funciona para caja de cambios secuencial con potenciómetro
Visualización en todas las páginas en 2 formatos
Visualización R, N, 1, 2, 3, 4, 5 y 6

- INDICADOR DE COMBUSTIBLE

Lee el indicador de combustible original del coche
Visualización en la página 2
Programable en incrementos de 10 litros de 00 a 60 litros máx.

- PRESIÓN DE CARBURANTE

Lee un sensor VDO de 10 bar (no suministrado)
Visualización en la página 1
Aviso de baja presión AL2 LED naranja programable de 2,5 a 4,0 bares

- PRESIÓN TURBO

Lectura de un sensor VDO de 2 bar (no suministrado)
Indicación en la página 1
Aviso de alta presión AL2 LED naranja programable de 0,5 a 2,0 bares

- VELOCIDAD

Visualización hasta 300 km/h en la página 2
Lectura del sensor magnético 'ils' suministrado con imán
Ajuste de la circunferencia de la rueda motriz de 1m40 (10") a 2m30 (21")
Memoria y visualización de la velocidad máxima con el motor apagado

- DISTANCIAS

Distancia total recorrida hasta 50000km
Recorrido diario hasta 999,9km con reinicio manual a 0,0

- ANÁLISIS DE DATOS

Opción de adquisición de datos a bordo de serie
Funciones de adquisición de RPM, velocidad, relación de transmisión, temperatura del agua, presión del aceite
Adquisición cada 0,2 ms (5 veces por segundo)
Tiempo máximo de grabación: 2 horas
Reproducción tras la grabación directamente en la pantalla del salpicadero
Detención/reanudación de la grabación sin borrado
Pantalla de visualización dividida en 2 secciones: gráfico y valores numéricos

Fijación mediante 4 silent blocks

Dimensiones: 160x92x19mm
Peso total con sensores y vigas: aprox. 380g
