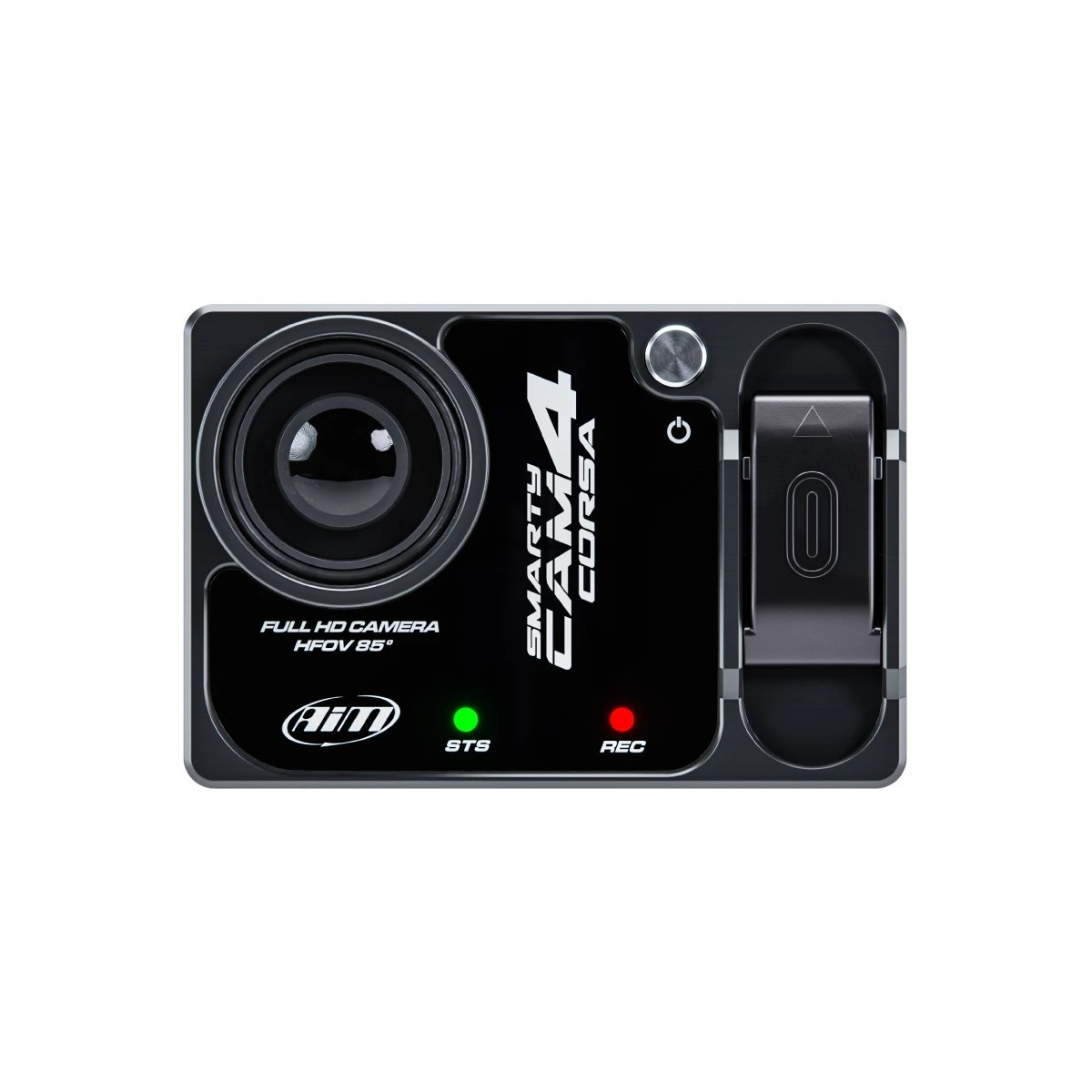

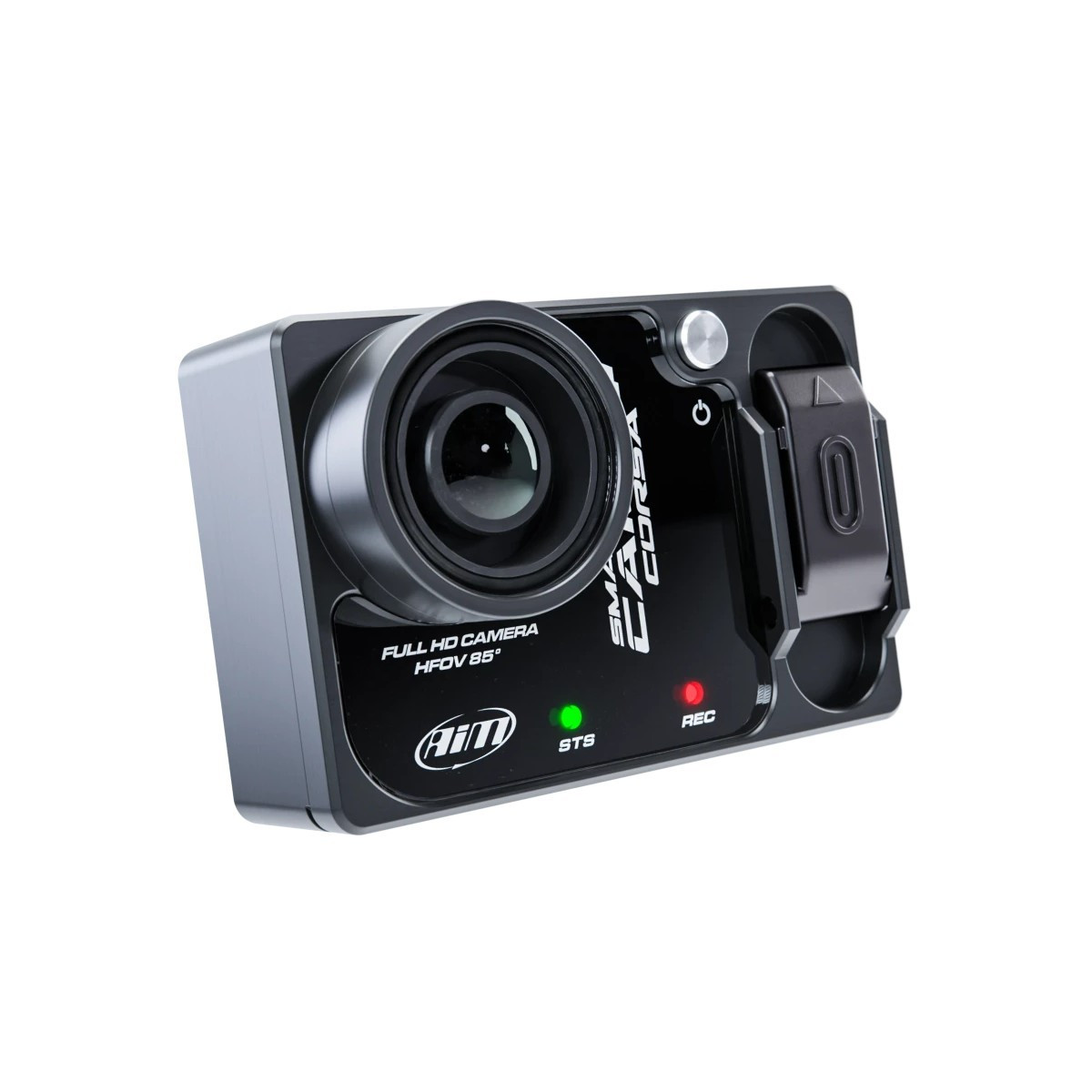

Cámara a bordo AIM SmartyCam 4 Corsa Full HD con registro de datos

La SmartyCam 4 Corsa de AIM es una cámara a bordo con registro de datos diseñada específicamente para el automovilismo. Sustituye a la SmartyCam 3 Corsa e introduce una nueva generación de componentes y funcionalidades para mejorar la grabación de vídeo, el registro de datos y el análisis de las sesiones.

Más que una simple cámara a bordo, la SmartyCam 4 Corsa combina vídeo Full HD, registrador de datos y superposición de datos en tiempo real. Las imágenes de la pista y la información procedente del vehículo se graban y se sincronizan para disponer de una auténtica herramienta de análisis de la conducción y el rendimiento.

Una nueva generación de SmartyCam Corsa

La SmartyCam 4 Corsa es la sucesora de la SmartyCam 3 Corsa y presenta varias mejoras técnicas. Destaca, en particular, por su sensor CMOS de Sony de 12 MP, un nuevo procesamiento de la imagen con estabilización electrónica y un sistema de grabación que permite combinar el vídeo y los datos en un mismo archivo.

Esta cuarta generación mantiene así el principio que distingue a las cámaras AIM: grabar una sesión integrando directamente en el vídeo los datos del vehículo y de la conducción.

Vídeo Full HD con objetivo de 85°

La SmartyCam 4 Corsa graba en Full HD 1920 x 1080 a 30 o 60 fotogramas por segundo con compresión H.264 o H.265. Su objetivo de 85° con baja distorsión ofrece un campo de visión adecuado para su uso a bordo en competición.

Su sensor CMOS de Sony de 12 megapíxeles se combina con una estabilización electrónica LSI de Sony. El procesamiento de la imagen contribuye a limitar los efectos de las vibraciones, a estabilizar el horizonte y a corregir las deformaciones para obtener un vídeo más útil a la hora de analizar las sesiones.

Los datos del vehículo directamente en el vídeo

Conectada a la red CAN del vehículo o a un sistema AIM compatible, la SmartyCam 4 Corsa recopila la información disponible y puede superponerla directamente en el vídeo en tiempo real.

De este modo, se pueden mostrar el régimen del motor, la velocidad, el tiempo por vuelta, los tiempos intermedios, las temperaturas, las presiones y otros parámetros cuando estos datos estén disponibles. El piloto dispone así de un vídeo que asocia inmediatamente las imágenes de la pista con la información necesaria para el análisis de su sesión.

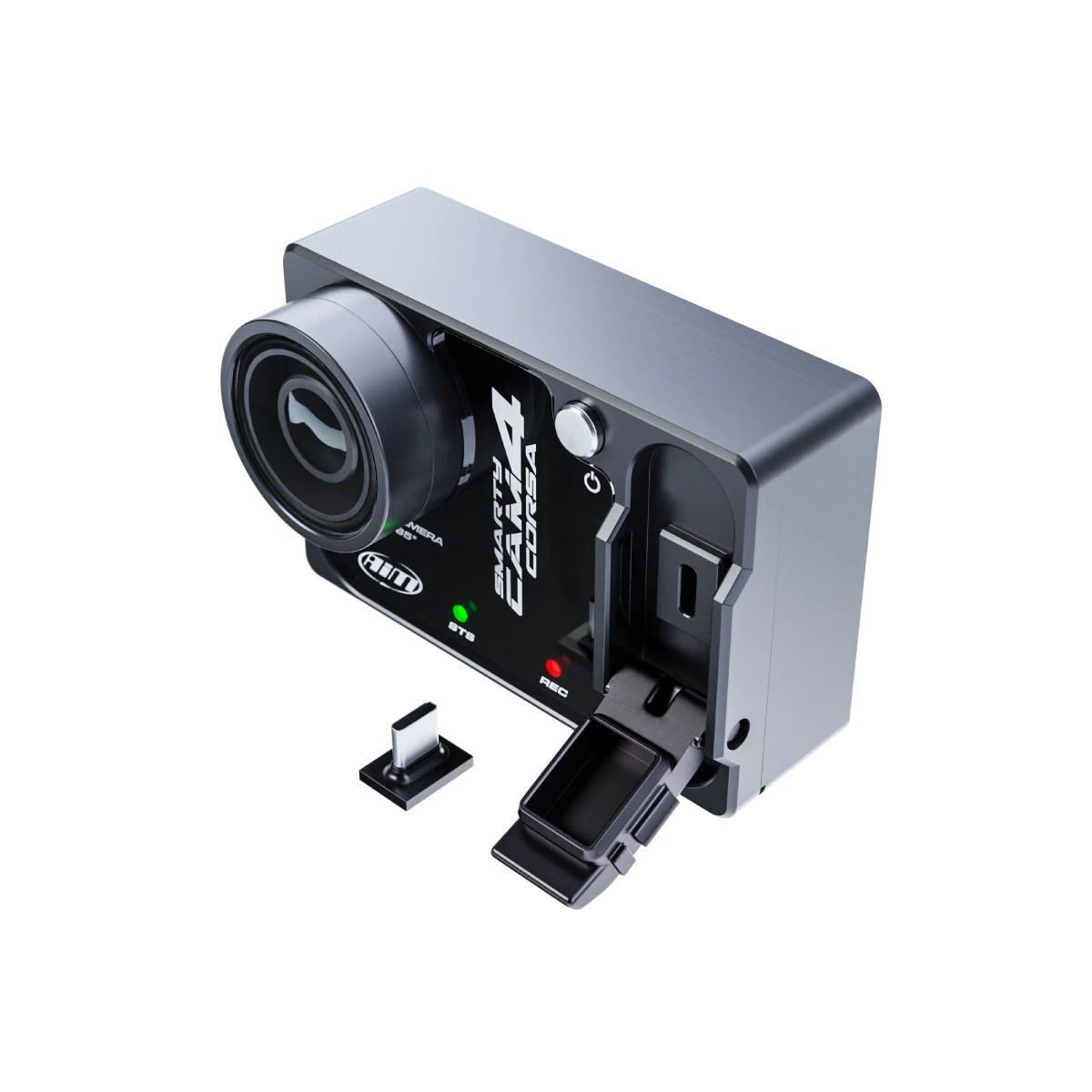

Registrador de datos interno con memoria USB-C de 64 GB

La SmartyCam 4 Corsa incorpora un registrador de datos completo: todos los canales procedentes del bus CAN y de los sensores internos se graban directamente junto con el archivo de vídeo MP4. De este modo, las imágenes y los datos del vehículo permanecen juntos y sincronizados para facilitar el análisis tras cada sesión.

Se incluye una memoria USB-C de 64 GB para guardar los vídeos y los datos, sin necesidad de ningún sistema de grabación adicional.

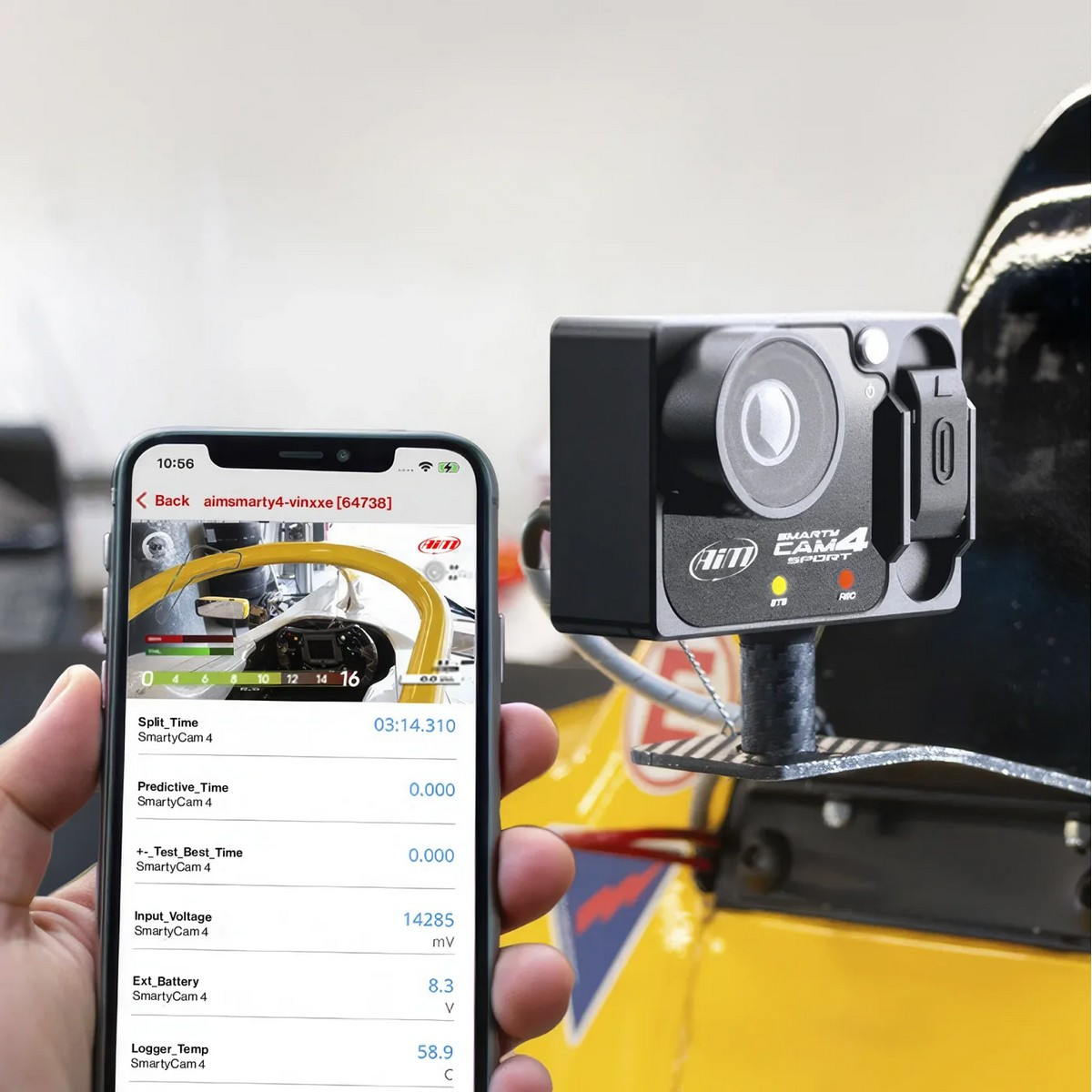

Visualización personalizable con RaceStudio 3

El software RaceStudio 3 permite configurar la SmartyCam 4 Corsa y personalizar la información que se muestra en los vídeos. El usuario puede seleccionar los datos que le resulten útiles para su análisis y adaptar su representación gráfica.

Las superposiciones pueden incluir, entre otros, datos de conducción, información del motor, el trazado del circuito, así como diversos elementos gráficos para obtener un vídeo adaptado a las necesidades del piloto o del equipo.

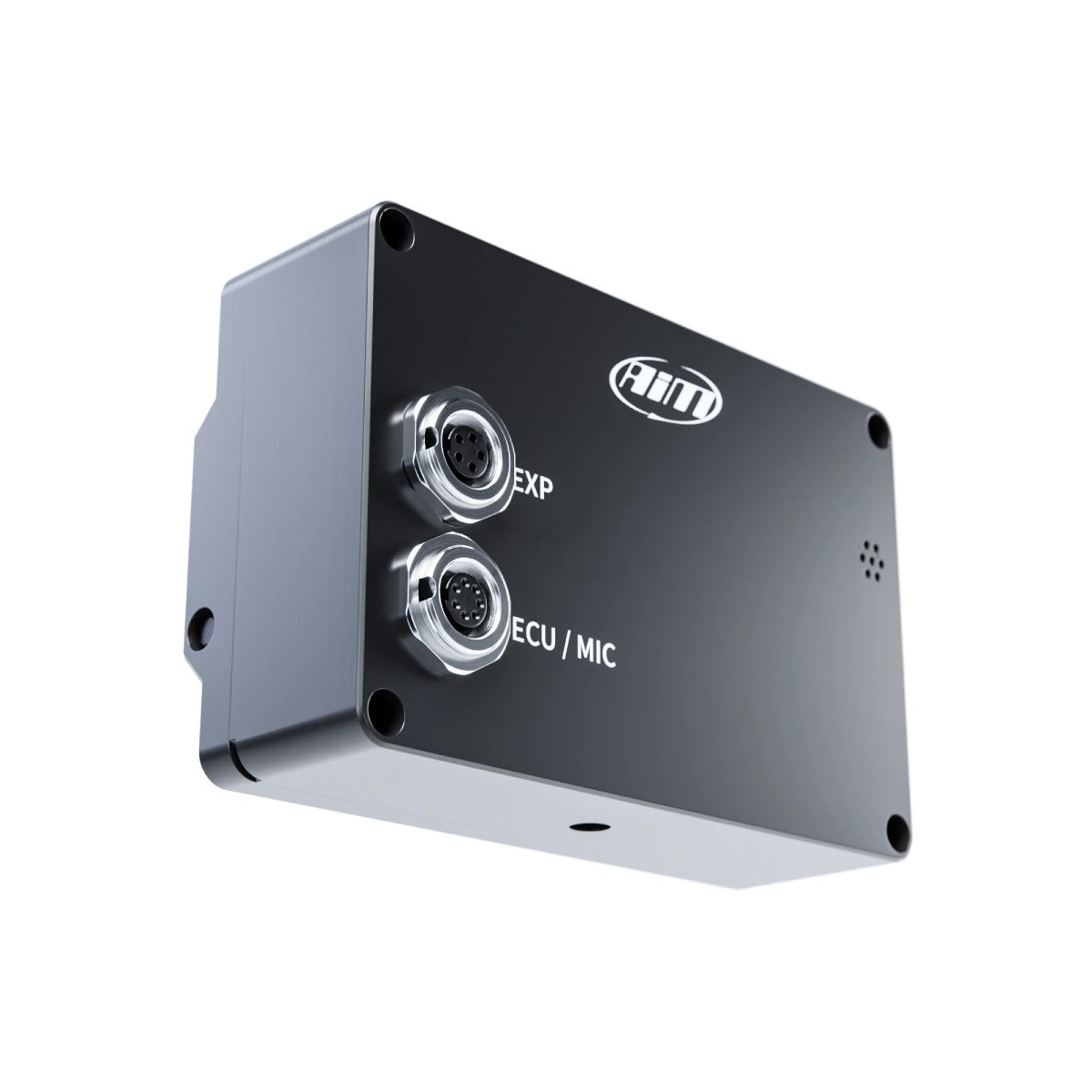

Conexión a la unidad de control del motor y a los sistemas AIM

La SmartyCam 4 Corsa puede recuperar los datos de la unidad de control del motor a través de la red CAN. También se puede conectar a un sistema de adquisición AIM compatible para aprovechar los distintos canales disponibles en el vehículo.

Esta integración permite centralizar el vídeo y los datos y evita tener que sincronizar manualmente varias fuentes tras la sesión.

Grabación automática

Una vez instalada y configurada, la SmartyCam 4 Corsa puede gestionar automáticamente el inicio y la finalización de la grabación. De este modo, el piloto puede concentrarse en su sesión sin tener que activar manualmente la cámara antes de salir a pista.

Cronometraje y datos de navegación por satélite

En combinación con un módulo gps AIM compatible, la SmartyCam 4 Corsa puede aprovechar la información de posición y cronometraje para enriquecer los datos grabados y mostrados en el vídeo, en particular los tiempos por vuelta, los sectores y el trazado del circuito.

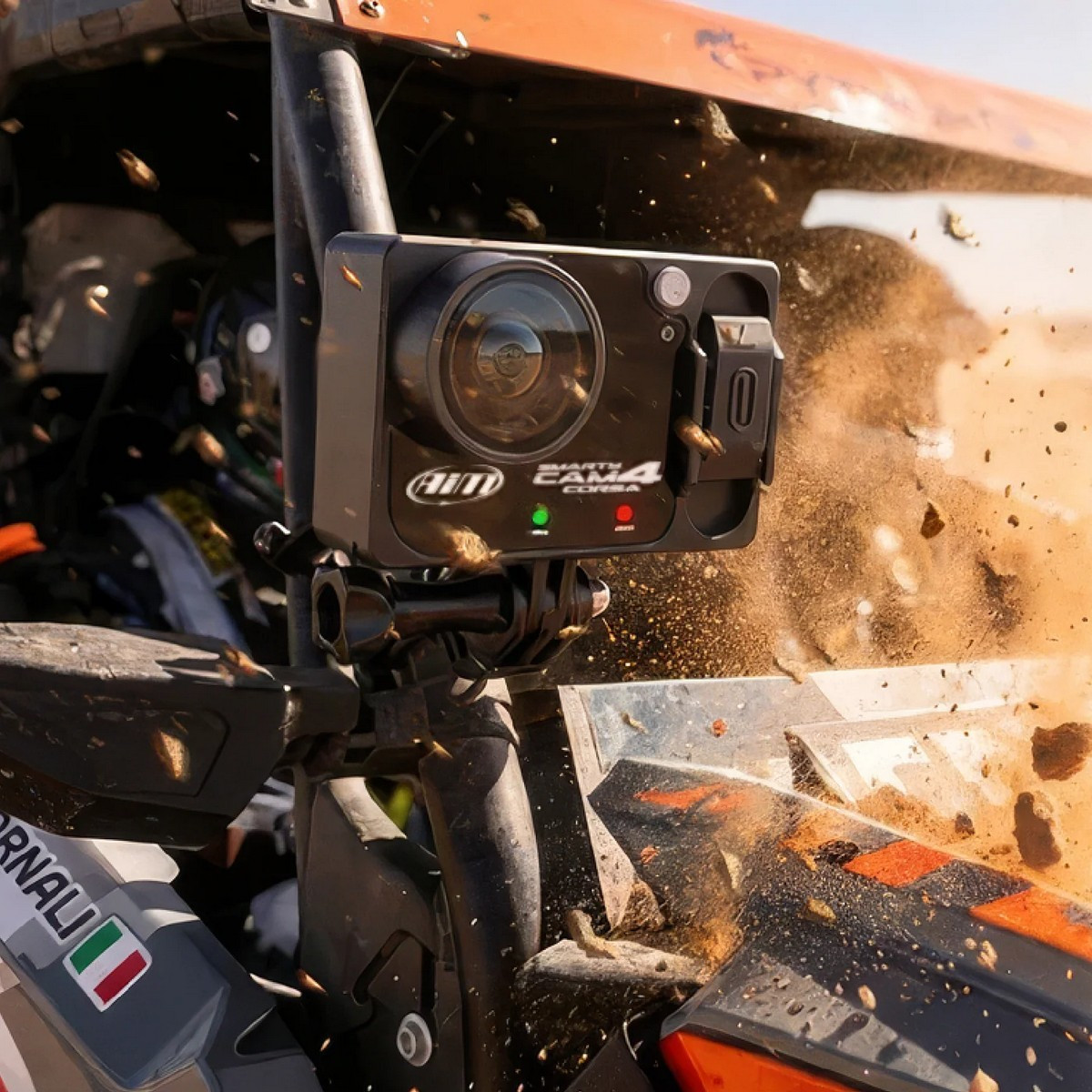

Diseñada para el automovilismo

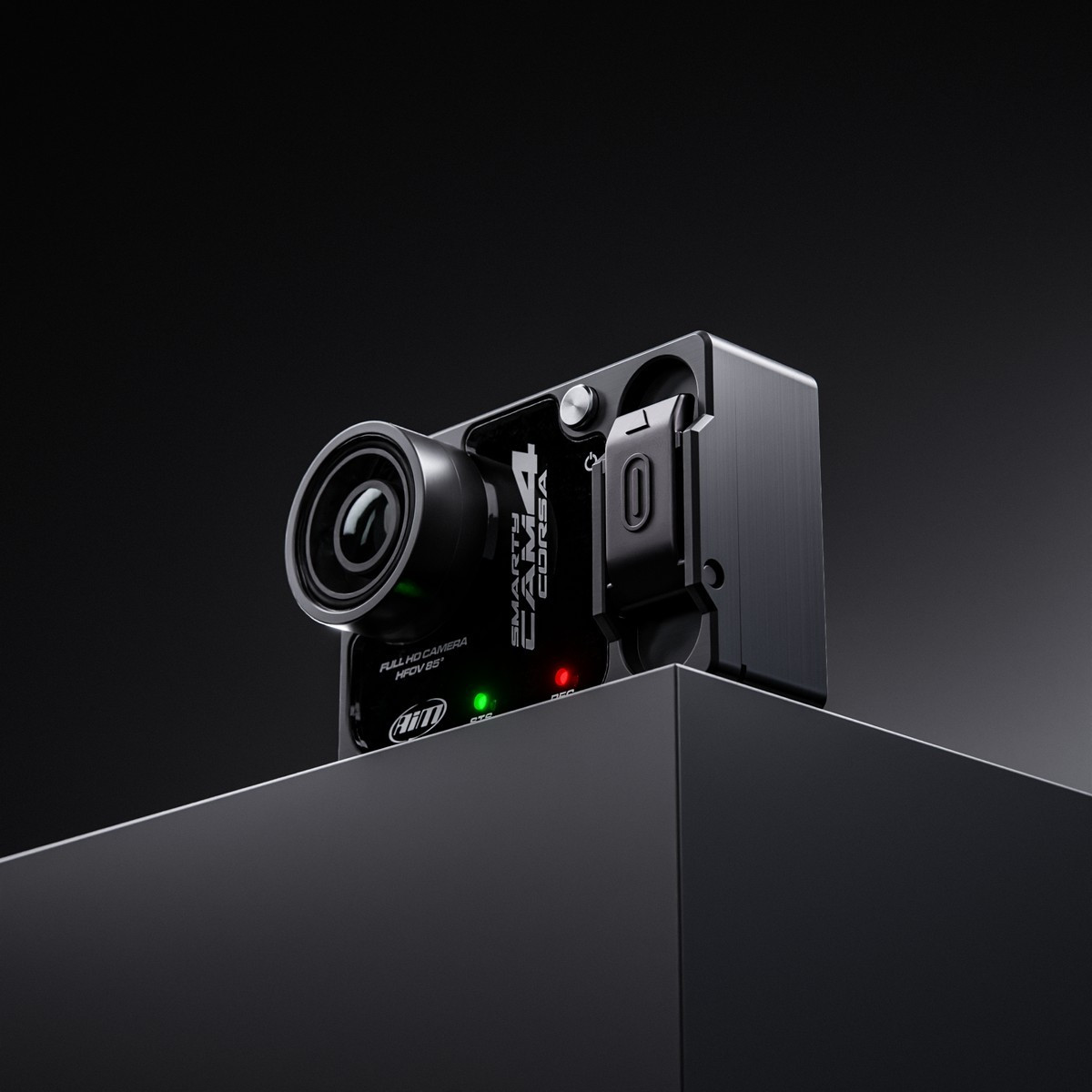

La SmartyCam 4 Corsa de AIM está desarrollada para soportar las exigencias de su instalación en un vehículo de competición. Su carcasa de aluminio mecanizado con CNC, su protección frontal de cristal de zafiro y su índice de protección IP65 le permiten resistir las vibraciones y las condiciones propias del uso automovilístico.

Gracias a la combinación de vídeo, adquisición CAN y registrador de datos interno, la SmartyCam 4 Corsa constituye una solución completa para grabar, registrar y analizar una sesión en circuito, de rally o de competición automovilística.

Características técnicas

Marca: AIM
Modelo: SmartyCam 4 Corsa
Sustituye a: SmartyCam 3 Corsa
Tipo: cámara a bordo con adquisición de datos
Resolución de vídeo: Full HD 1920 x 1080
Frecuencia de vídeo: 30 o 60 fotogramas por segundo
Compresión de vídeo: H.264 y H.265
Sensor: Sony CMOS de 12 MP
Objetivo: baja distorsión
Ángulo de visión: 85°
Estabilización: electrónica LSI de Sony
Conexión a la ECU: CAN
Registrador de datos: integrado
Grabación de datos: canales CAN y sensores internos en el archivo MP4
Superposición de datos: en tiempo real sobre el vídeo
Software: RaceStudio 3

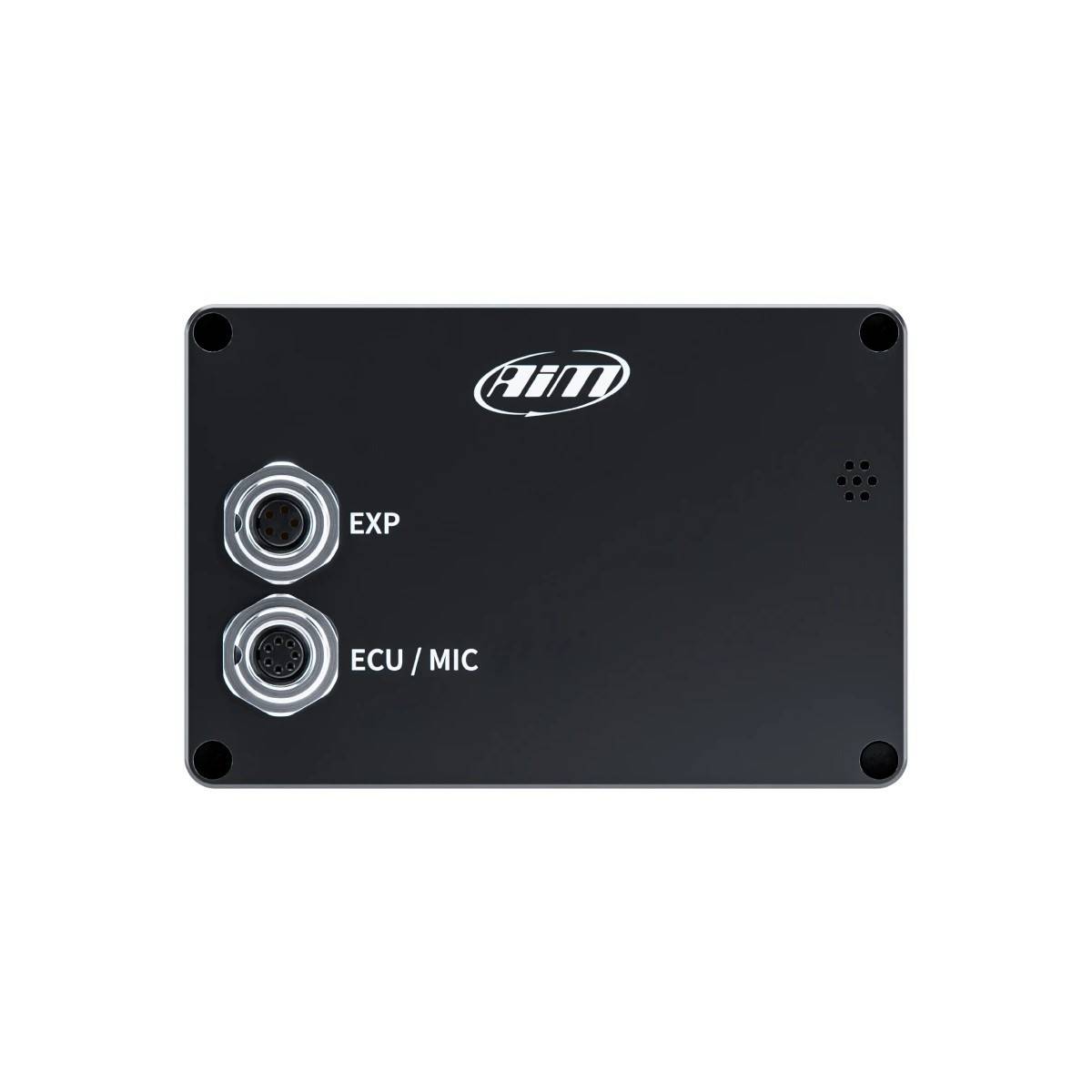

Conexiones: USB-C, Wi-Fi y bluetooth Low Energy
Almacenamiento incluido: memoria USB-C de 64 GB
Batería interna: LiPo recargable
Alimentación externa: de 9 a 15 V
Inicio y parada automáticos de la grabación: sí
Carcasa: aluminio mecanizado con CNC
Protección frontal: cristal de zafiro
Índice de protección: IP65
Temperatura de funcionamiento: de -10 °C a +50 °C
Medidas: 94 x 63 x 28,7 mm
Peso: 260 g con batería
