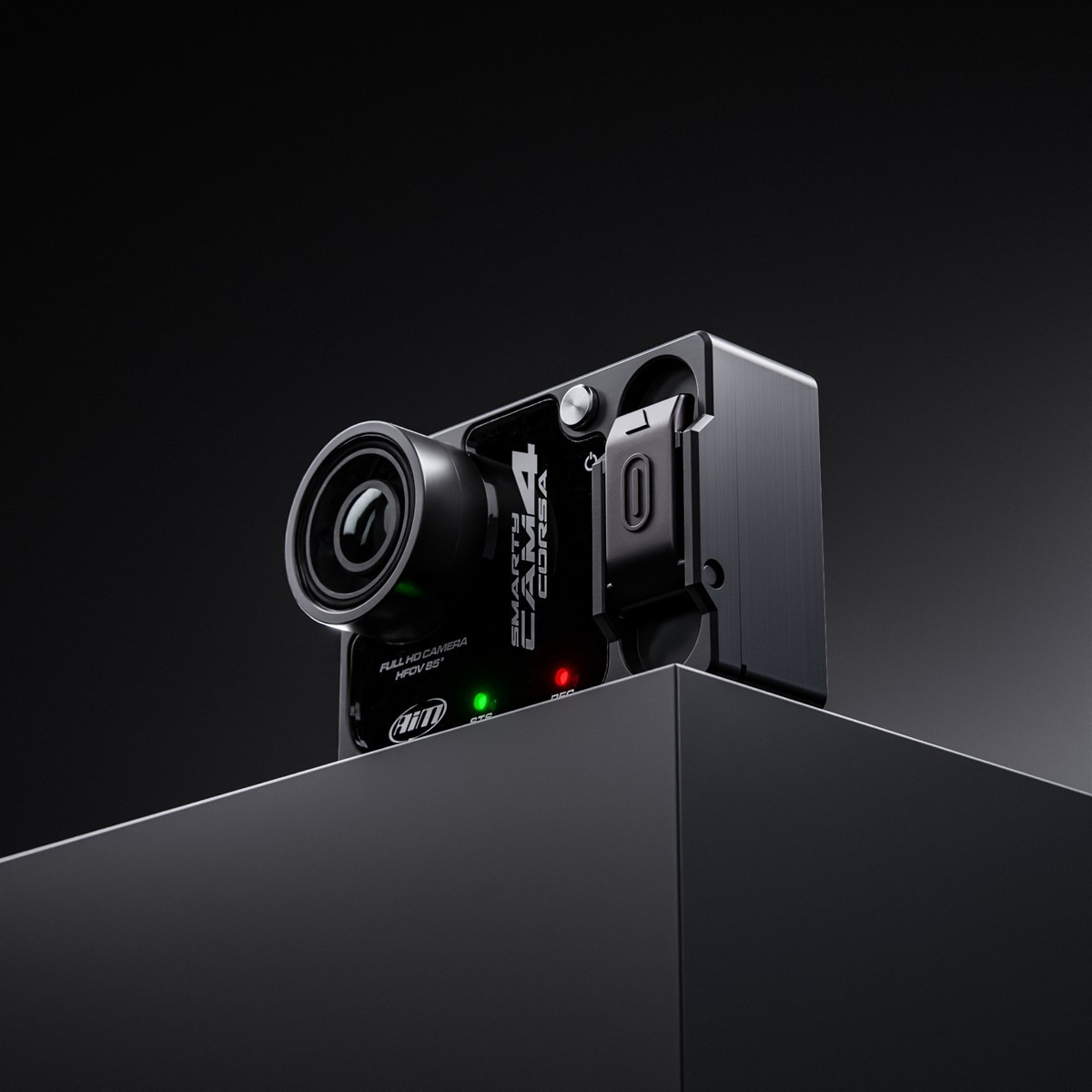

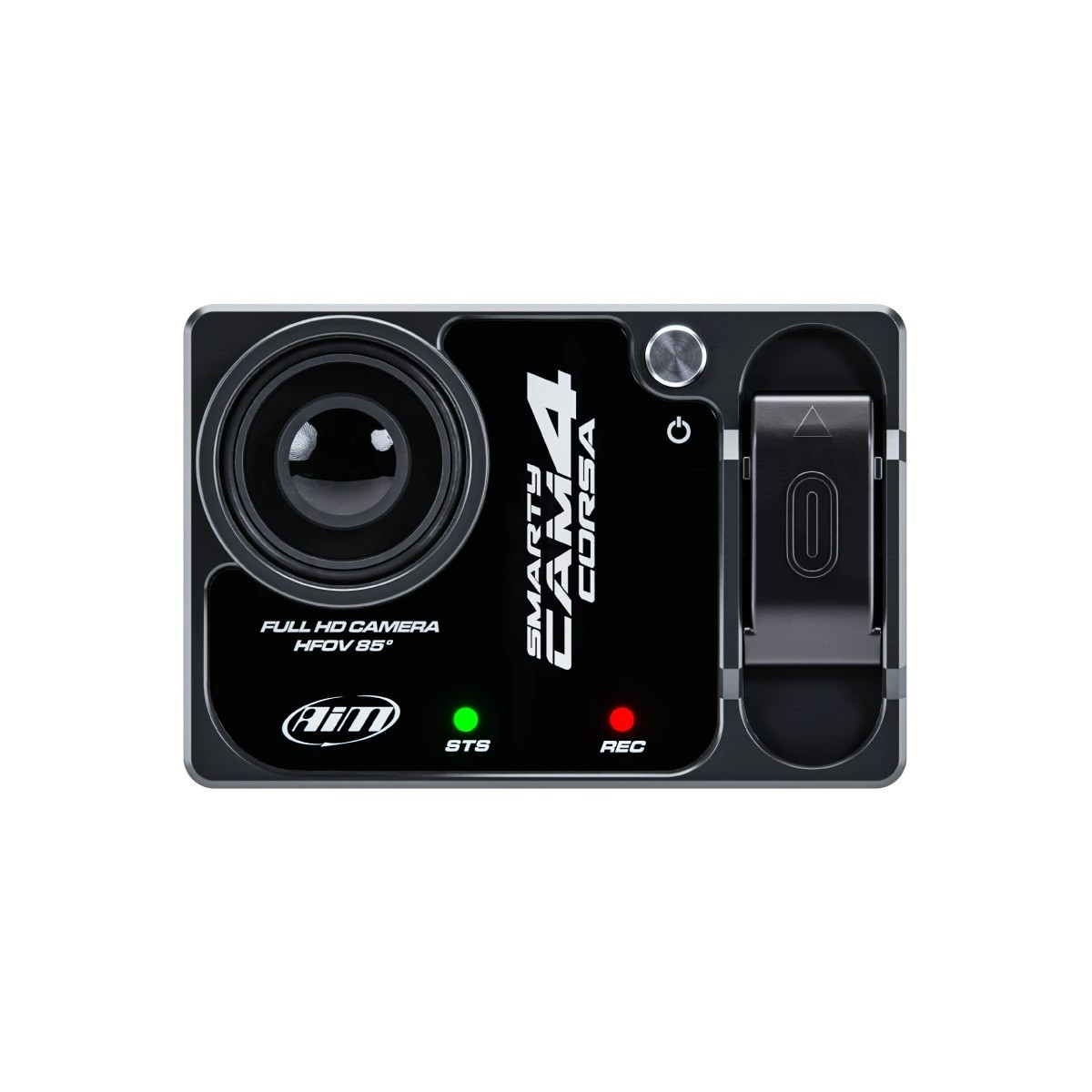

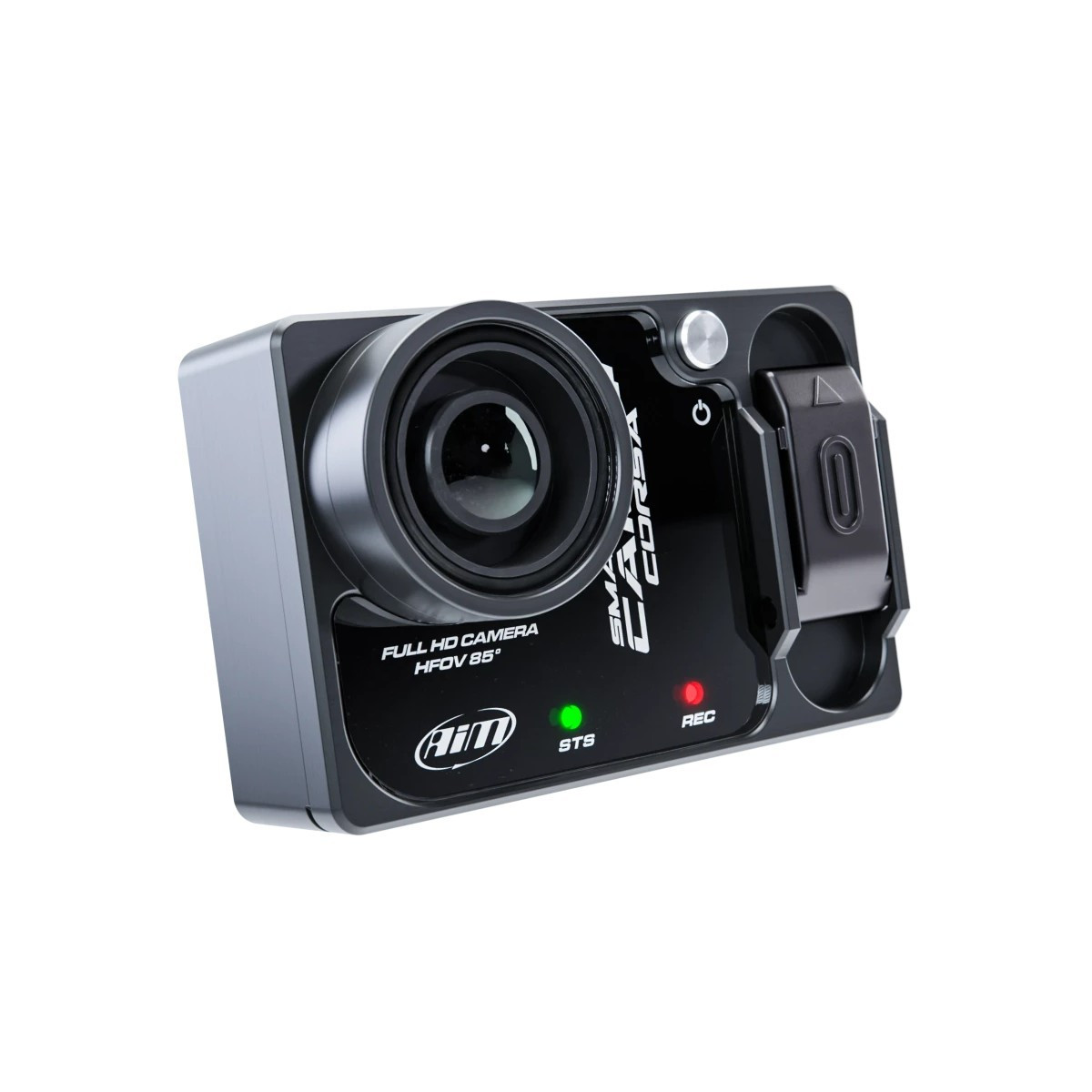

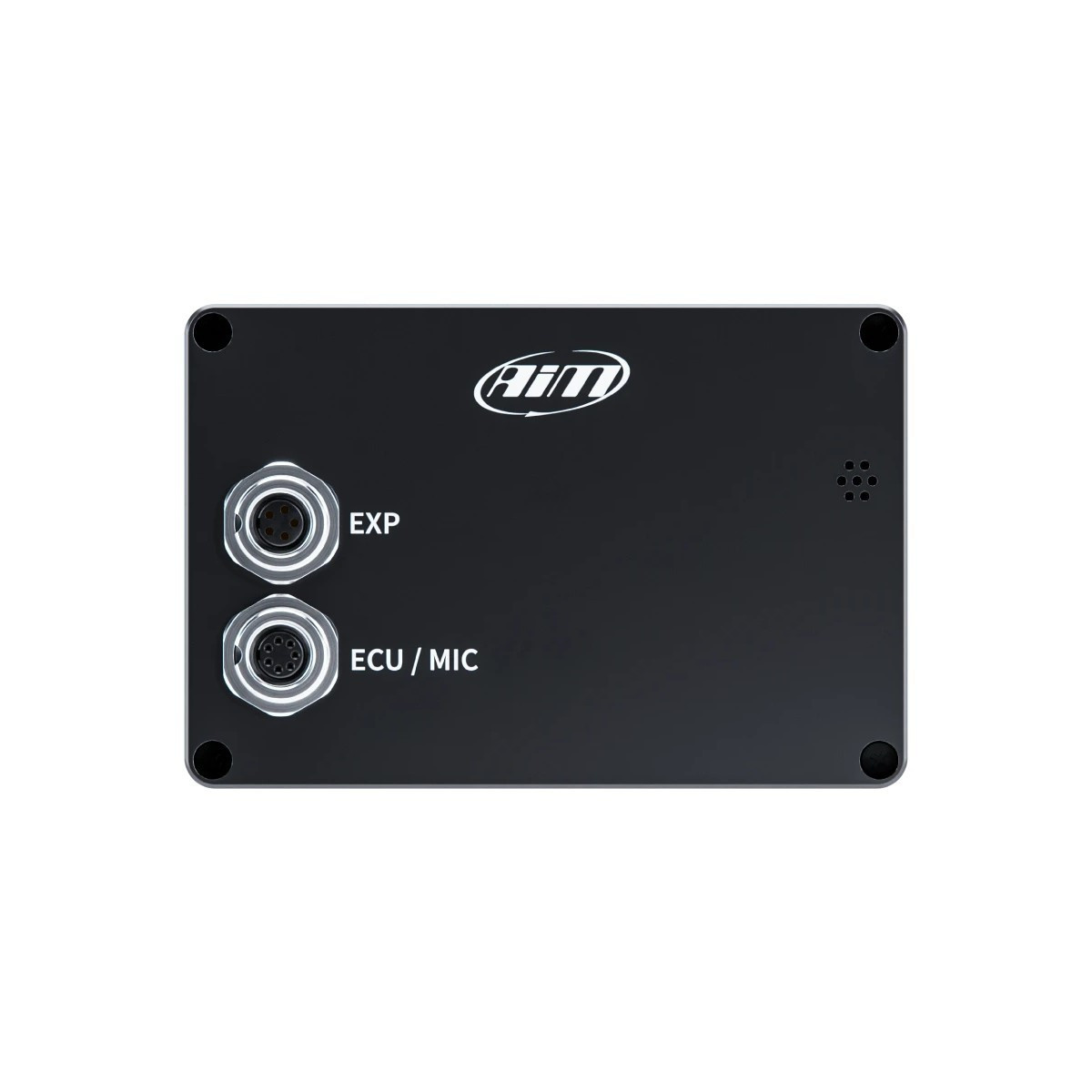

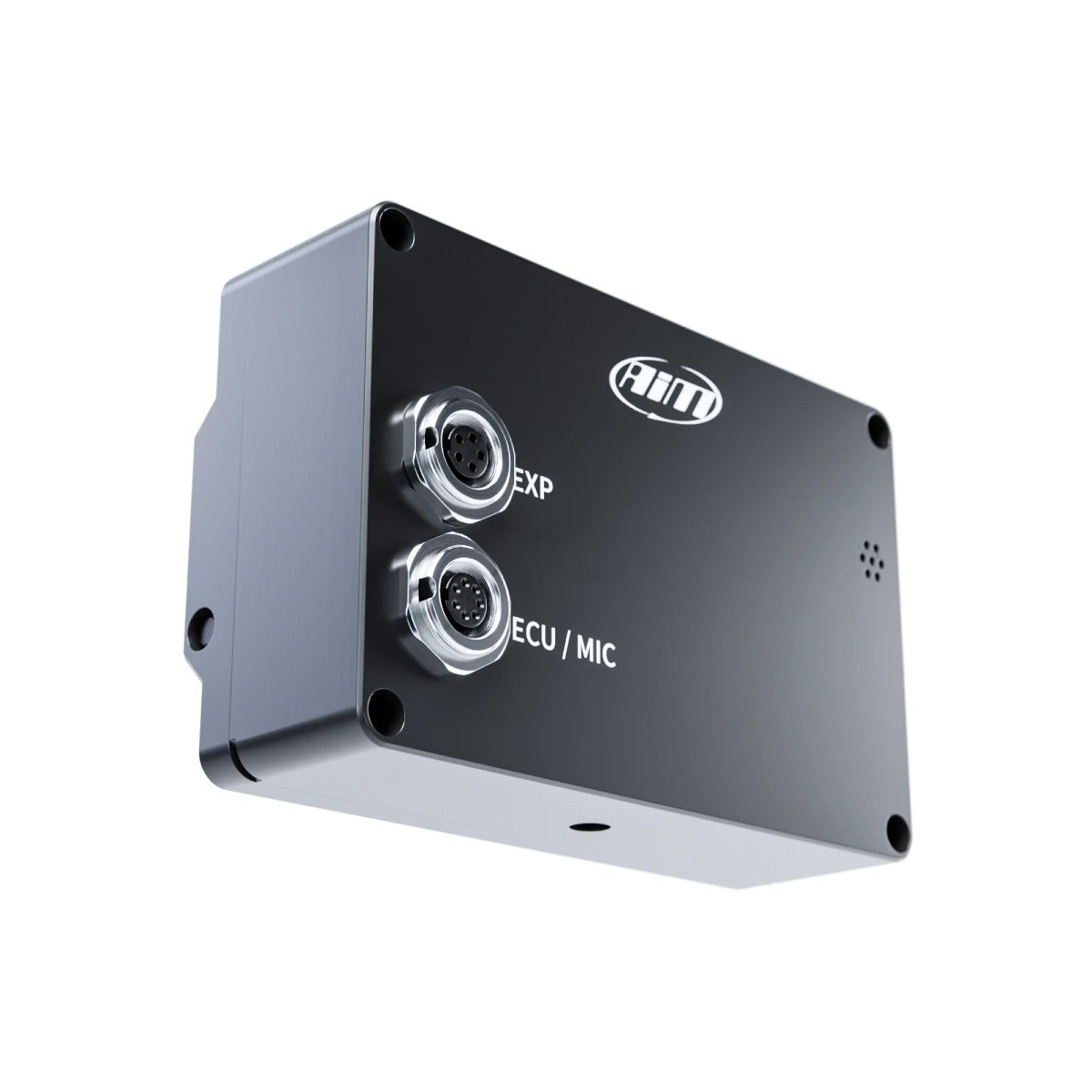

Câmara de bordo AIM SmartyCam 4 Corsa Full HD com recolha de dados

A SmartyCam 4 Corsa da AIM é uma câmara de bordo com aquisição de dados, especialmente concebida para o desporto automóvel. Substitui a SmartyCam 3 Corsa e introduz uma nova geração de componentes e funcionalidades para melhorar a gravação de vídeo, a aquisição de dados e a análise das sessões.

Mais do que uma simples câmara de bordo, a SmartyCam 4 Corsa combina vídeo Full HD, registo de dados e sobreposição de dados em tempo real. As imagens da pista e as informações provenientes do veículo são gravadas e sincronizadas, proporcionando uma verdadeira ferramenta de análise da condução e do desempenho.

Uma nova geração de SmartyCam Corsa

A SmartyCam 4 Corsa sucede à SmartyCam 3 Corsa com várias evoluções técnicas. Dispõe, nomeadamente, de um sensor Sony CMOS de 12 MP, de um novo processamento de imagem com estabilização eletrônica e de um sistema de gravação que permite reunir o vídeo e os dados num único ficheiro.

Esta quarta geração mantém, assim, o princípio que distingue as câmaras AIM: gravar uma sessão, integrando diretamente os dados do veículo e da condução no vídeo.

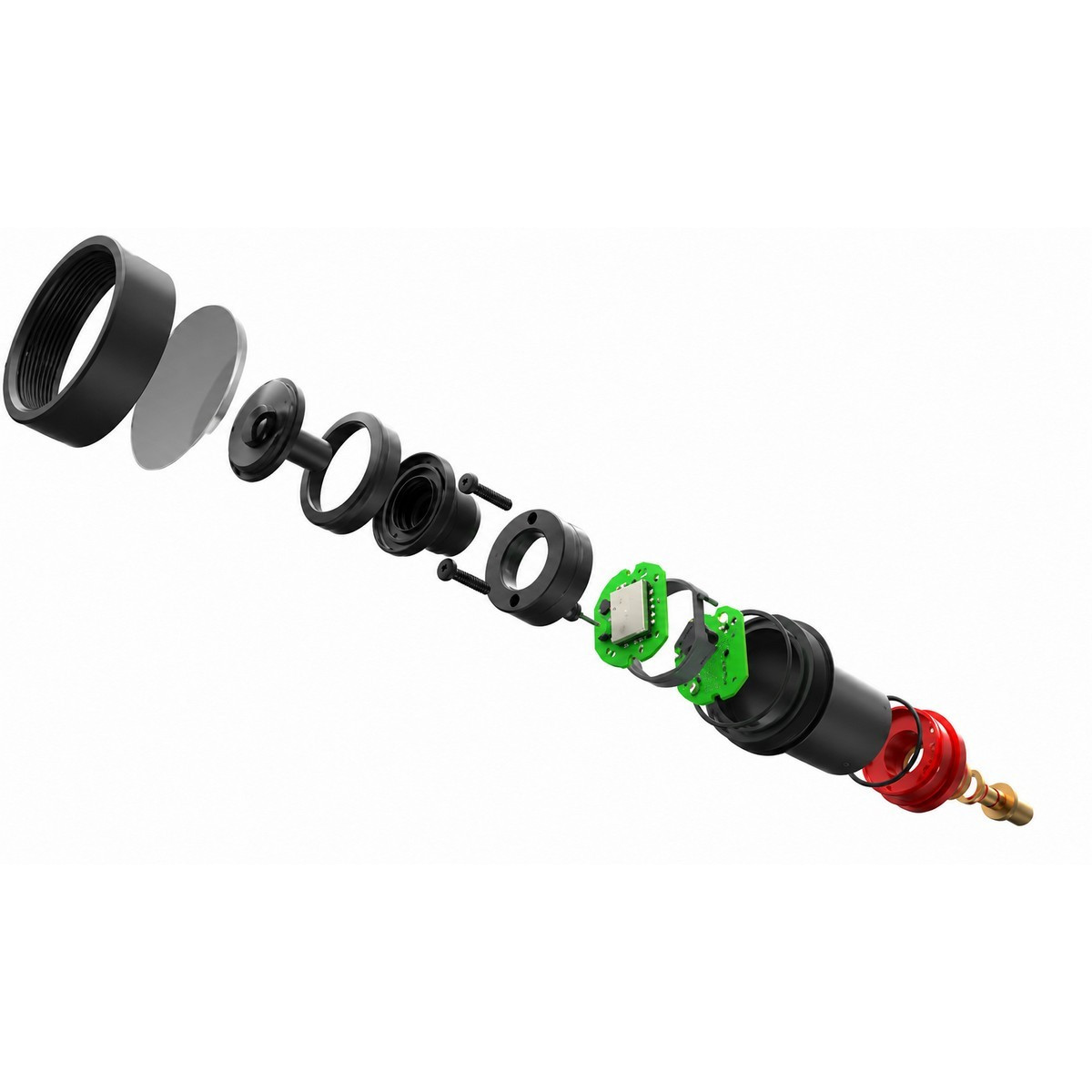

Vídeo Full HD com lente de 85°

A SmartyCam 4 Corsa grava em Full HD 1920 x 1080 a 30 ou 60 fotogramas por segundo com compressão H.264 ou H.265. A sua lente de baixa distorção de 85° oferece um campo de visão adequado para utilização a bordo em competição.

O seu sensor CMOS da Sony de 12 megapixels está associado a uma estabilização eletrônica LSI da Sony. O processamento da imagem contribui para limitar os efeitos das vibrações, estabilizar o horizonte e corrigir as deformações, de modo a obter um vídeo mais útil na análise das sessões.

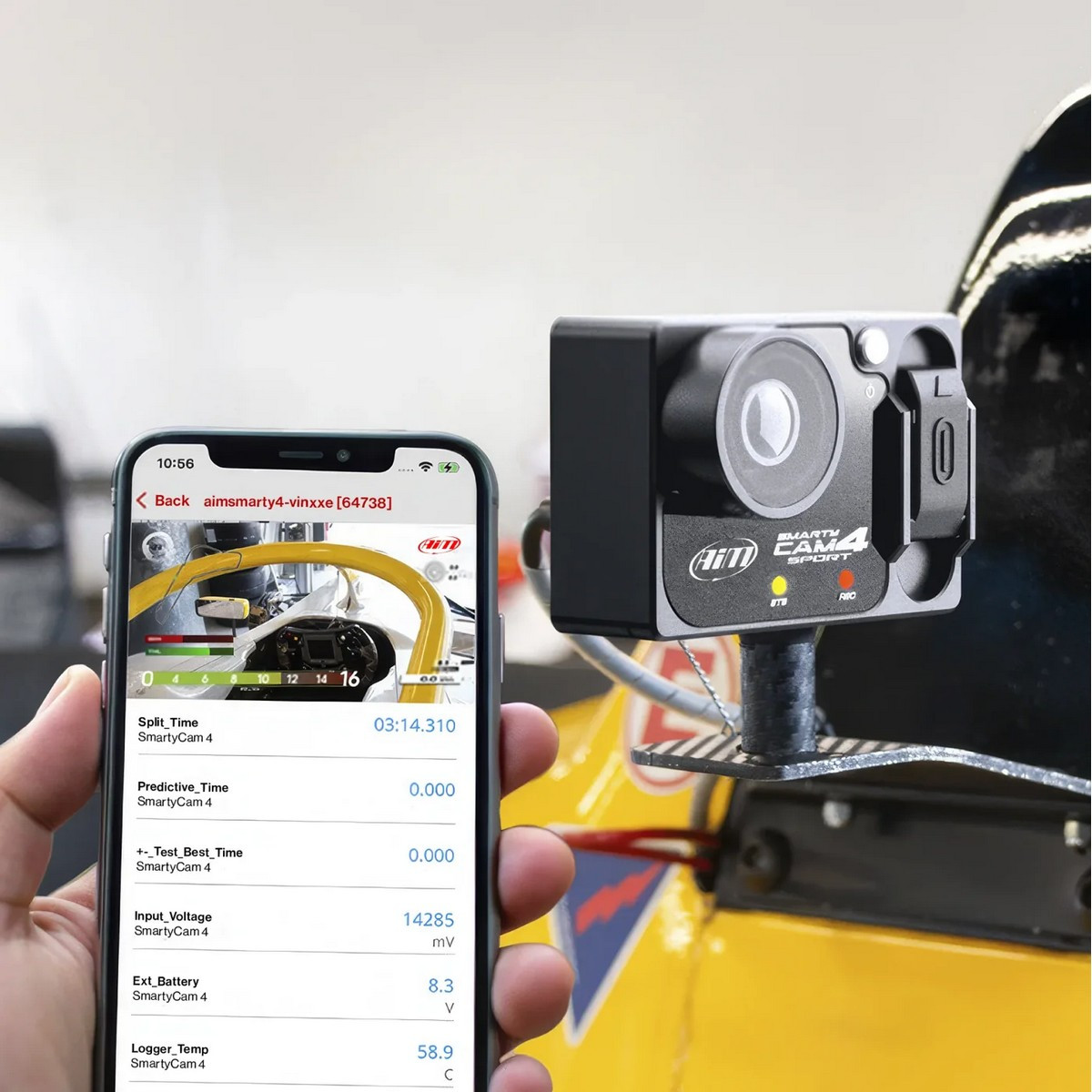

Os dados do veículo diretamente no vídeo

Ligada à rede CAN do veículo ou a um sistema AIM compatível, a SmartyCam 4 Corsa recupera as informações disponíveis e pode sobrepor-las diretamente no vídeo em tempo real.

Regime do motor, velocidade, tempo por volta, tempos intermédios, temperaturas, pressões e outros parâmetros podem, assim, ser exibidos quando esses dados estiverem disponíveis. O piloto dispõe, então, de um vídeo que associa imediatamente as imagens da pista às informações necessárias para a análise da sua sessão.

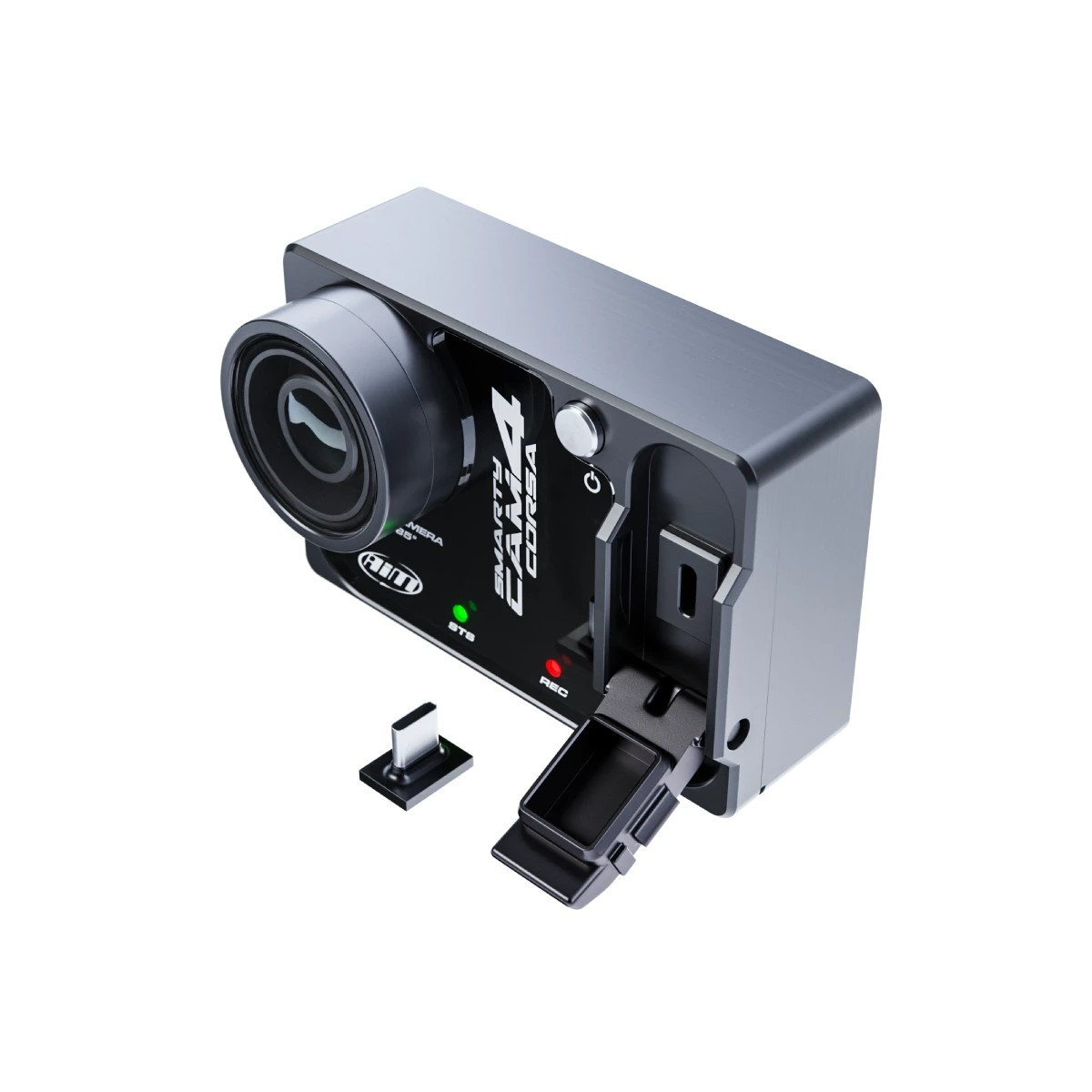

Registador de dados interno com pen USB-C de 64 GB

A SmartyCam 4 Corsa integra um registador de dados completo: todos os canais provenientes do barramento CAN e dos sensores internos são gravados diretamente juntamente com o ficheiro de vídeo MP4. As imagens e os dados do veículo permanecem, assim, reunidos e sincronizados para facilitar a análise após cada sessão.

É fornecida uma pen USB-C de 64 GB para gravar os vídeos e os dados, sem necessidade de um sistema de gravação adicional.

Ecrã personalizável com o RaceStudio 3

O software RaceStudio 3 permite configurar a SmartyCam 4 Corsa e personalizar as informações exibidas nos vídeos. O utilizador pode selecionar os dados úteis para a sua análise e adaptar a sua representação gráfica.

As sobreposições podem incluir, nomeadamente, dados de condução, informações do motor, o traçado do circuito, bem como diversos elementos gráficos, para obter um vídeo adaptado às necessidades do piloto ou da equipa.

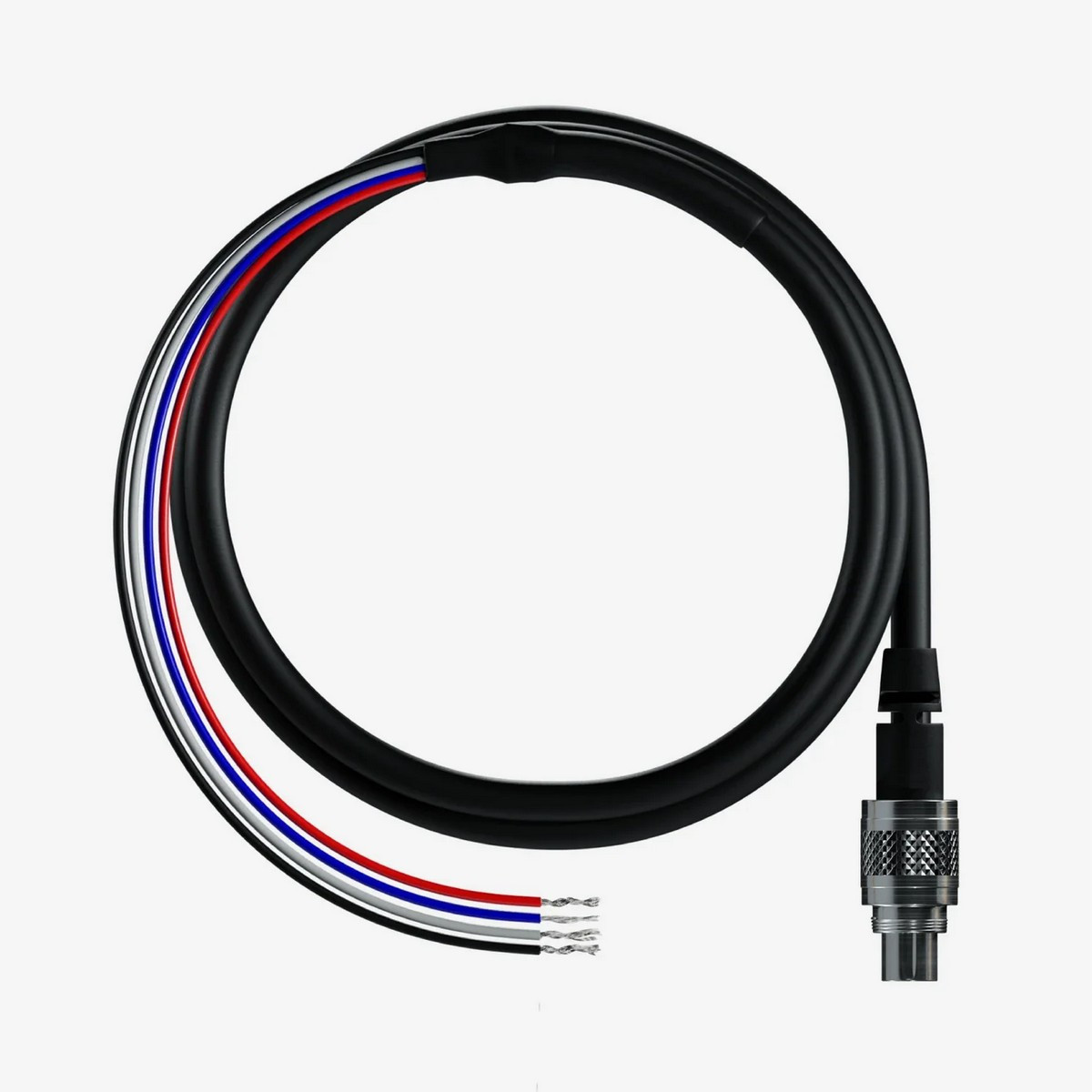

Ligação à centralina do motor e aos sistemas AIM

A SmartyCam 4 Corsa pode recolher os dados da centralina do motor através da rede CAN. Também pode ser ligada a um sistema de aquisição AIM compatível, de modo a explorar os diferentes canais disponíveis no veículo.

Esta integração permite centralizar o vídeo e os dados e evita a necessidade de sincronizar manualmente várias fontes após a sessão.

Gravação automática

Uma vez instalada e configurada, a SmartyCam 4 Corsa pode gerir automaticamente o início e o fim da gravação. O piloto pode assim concentrar-se na sua sessão sem ter de ativar manualmente a câmara antes de entrar na pista.

Cronometragem e dados de instrumentos de navegação por satélite

Quando associada a um módulo gps AIM compatível, a SmartyCam 4 Corsa pode utilizar as informações de posição e cronometragem para enriquecer os dados gravados e apresentados no vídeo, nomeadamente os tempos por volta, os setores e o traçado do circuito.

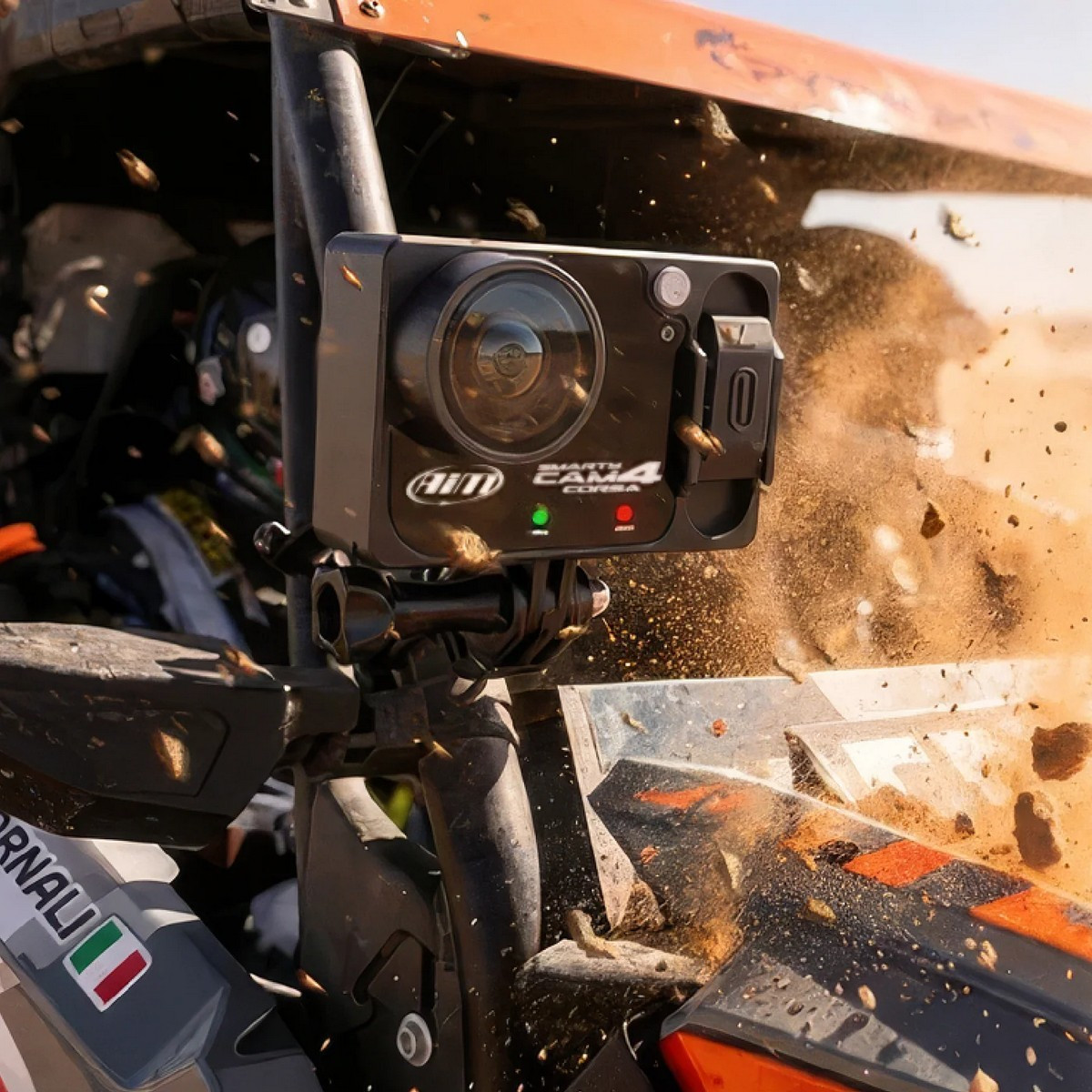

Concebida para o desporto automóvel

A SmartyCam 4 Corsa da AIM foi desenvolvida para suportar as exigências de uma instalação num veículo de competição. A sua caixa em alumínio usinado por CNC, a sua proteção frontal em vidro de safira e o seu índice de proteção IP65 permitem-lhe resistir às vibrações e às condições encontradas na utilização automóvel.

Graças à combinação de vídeo, aquisição CAN e registador de dados interno, a SmartyCam 4 Corsa constitui uma solução completa para filmar, gravar e analisar uma sessão de circuito, rali ou competição automóvel.

Características técnicas

Marca: AIM
Modelo: SmartyCam 4 Corsa
Substitui: SmartyCam 3 Corsa
Tipo: câmara de bordo com aquisição de dados
Resolução de vídeo: Full HD 1920 x 1080
Frequência de vídeo: 30 ou 60 fotogramas por segundo
Compressão de vídeo: H.264 e H.265
Sensor: Sony CMOS de 12 MP
Objetiva: baixa distorção
Ângulo de visão: 85°
Estabilização: eletrônica LSI da Sony
Ligação à ECU: CAN
Registador de dados: integrado
Registo de dados: canais CAN e sensores internos no ficheiro MP4
Sobreposição de dados: em tempo real no vídeo
Software: RaceStudio 3
Ligações: USB-C, Wi-Fi e bluetooth Low Energy
Armazenamento incluído: pen USB-C de 64 GB
Bateria interna: LiPo recarregável
Alimentação externa: 9 a 15 V
Início e paragem automáticos da gravação: sim
Caixa: alumínio usinado por CNC
Proteção frontal: vidro de safira
Índice de proteção: IP65
Temperatura de funcionamento: -10 °C a +50 °C
Dimensões: 94 x 63 x 28,7 mm
Peso: 260 g com bateria
