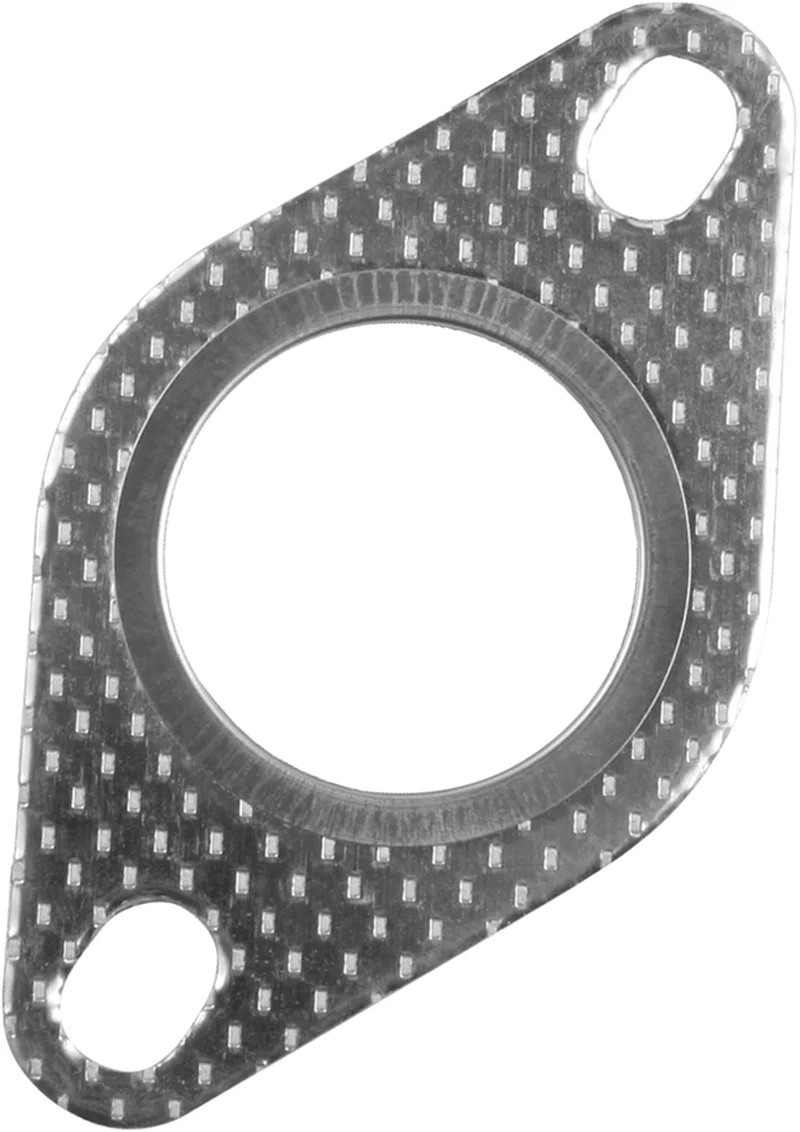

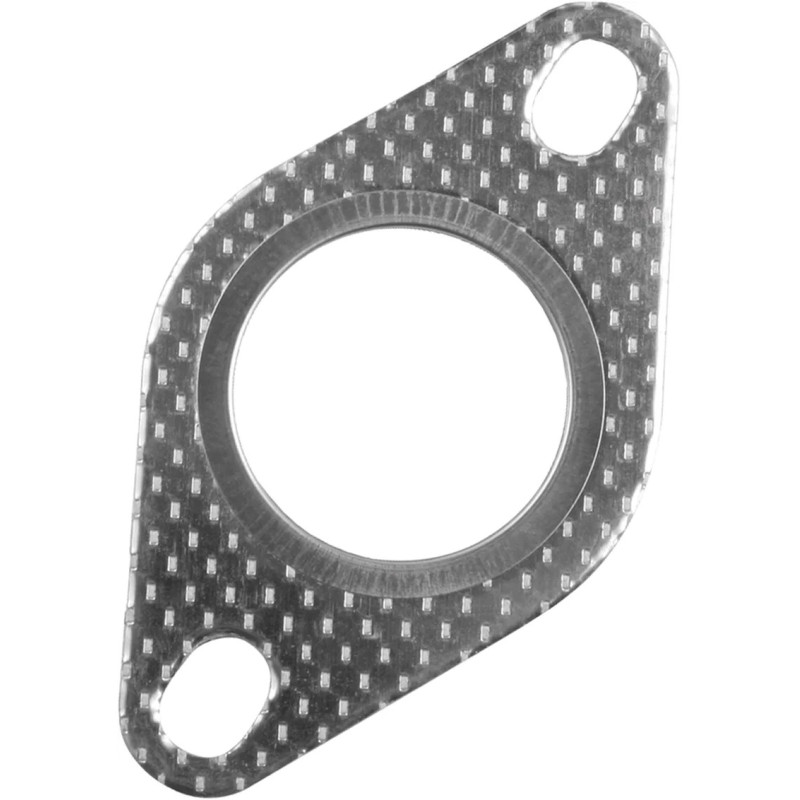

Junta de escape Powersprint para brida de 2 orificios

La junta de escape Powersprint para brida de 2 orificios garantiza la estanqueidad entre dos bridas de conexión de una línea de escape. Resistente a altas temperaturas, es apta para bridas y racores de conexión de acero inoxidable compatibles.

Sus dos orificios de fijación alargados permiten su montaje en los ensamblajes correspondientes. Disponible para varios diámetros de conexión, de 32 a 89 mm, debe elegirse en función de las medidas de las bridas que se vayan a ensamblar.

Antes del montaje, compruebe el diámetro de paso y la disposición de las fijaciones. Los áreas de con tacto del neumático deben estar limpias y en buen estado para garantizar la estanqueidad de la unión.

Características técnicas

• Marca: Powersprint
• Tipo: junta de brida de escape
• Fijación: 2 orificios oblongos
• Resistencia: altas temperaturas
• Aplicación: bridas y racores de escape compatibles
• Diámetros de conexión: de 32 a 40 mm, 45 mm, de 50 a 57 mm, de 60 a 70 mm, 76 mm y 89 mm

Referencias y medidas de montaje

Las medidas de los orificios y las distancias que se indican a continuación se han tomado de los planos de las bridas correspondientes a cada variante.

• PS-900809 — Diámetro de conexión: de 32 a 40 mm
  • Medidas de los orificios oblongos: 14 × 10,5 mm.
  • Distancia entre los bordes interiores de los dos orificios: 67 mm.
• PS-900909 — Diámetro de conexión: 45 mm
  • Medidas de los orificios alargados: 18 × 13 mm.
  • Distancia entre los bordes interiores de los dos orificios: 77 mm.
• PS-901009 — Diámetro de conexión: de 50 a 57 mm
  • Medidas de los orificios alargados: 18 × 13 mm.
  • Distancia entre los bordes interiores de los dos orificios: 77 mm.
• PS-901209 — Diámetro de conexión: de 60 a 70 mm
  • Medidas de los orificios alargados: 18,5 × 13 mm.
  • Distancia entre los bordes interiores de los dos orificios: 83,5 mm.

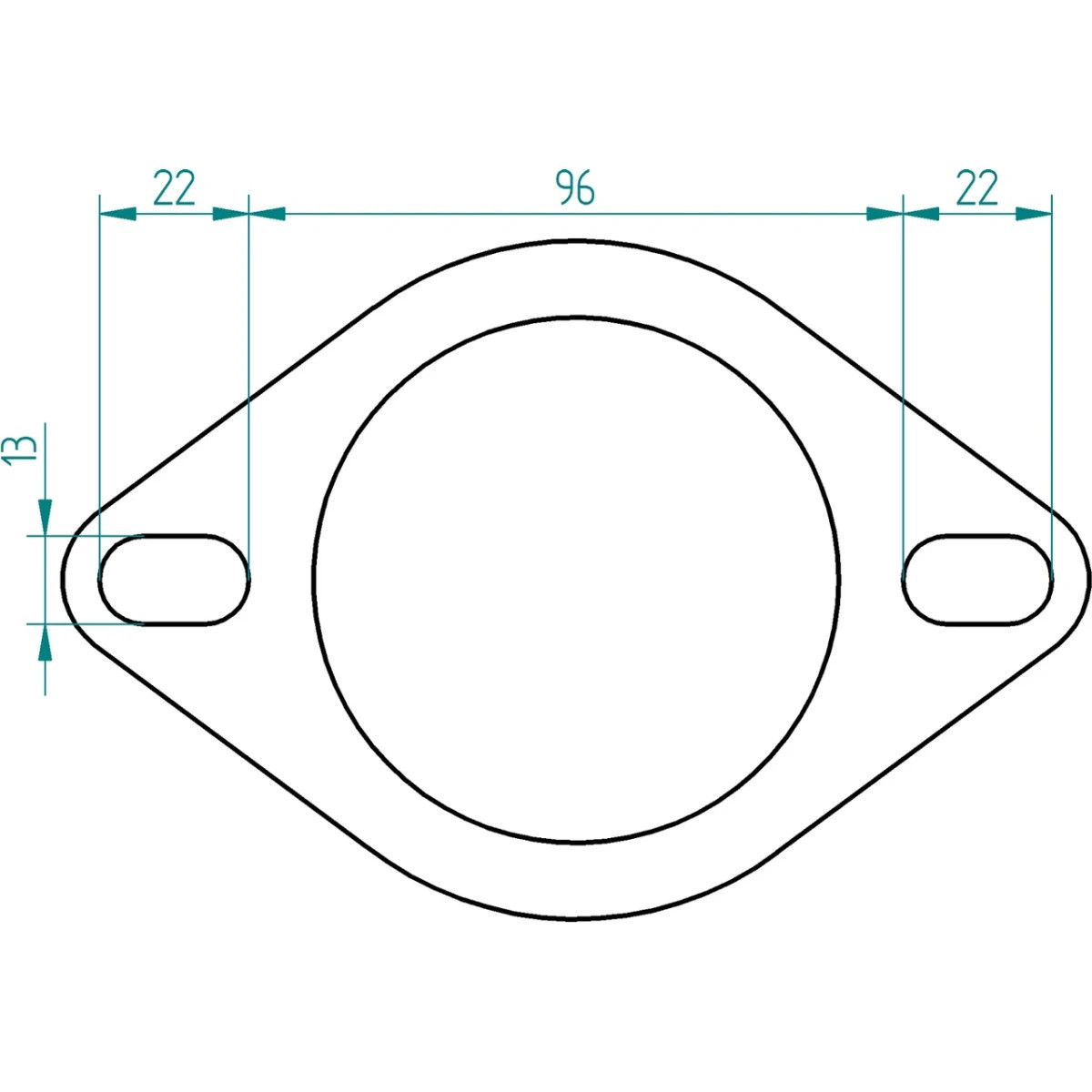

• PS-901309 — Diámetro de conexión: 76 mm
  • Medidas de los orificios alargados: 22 × 13 mm.
  • Distancia entre los bordes interiores de los dos orificios: 96 mm.
• PS-901409 — Diámetro de conexión: 89 mm
  • Medidas de los orificios alargados: 24 × 13 mm.
  • Distancia entre los bordes interiores de los dos orificios: 114 mm.

Cómo interpretar las medidas: las medidas de los orificios alargados se indican en longitud × ancho. La distancia entre sus bordes interiores no corresponde a un entre-eje de fijación.
