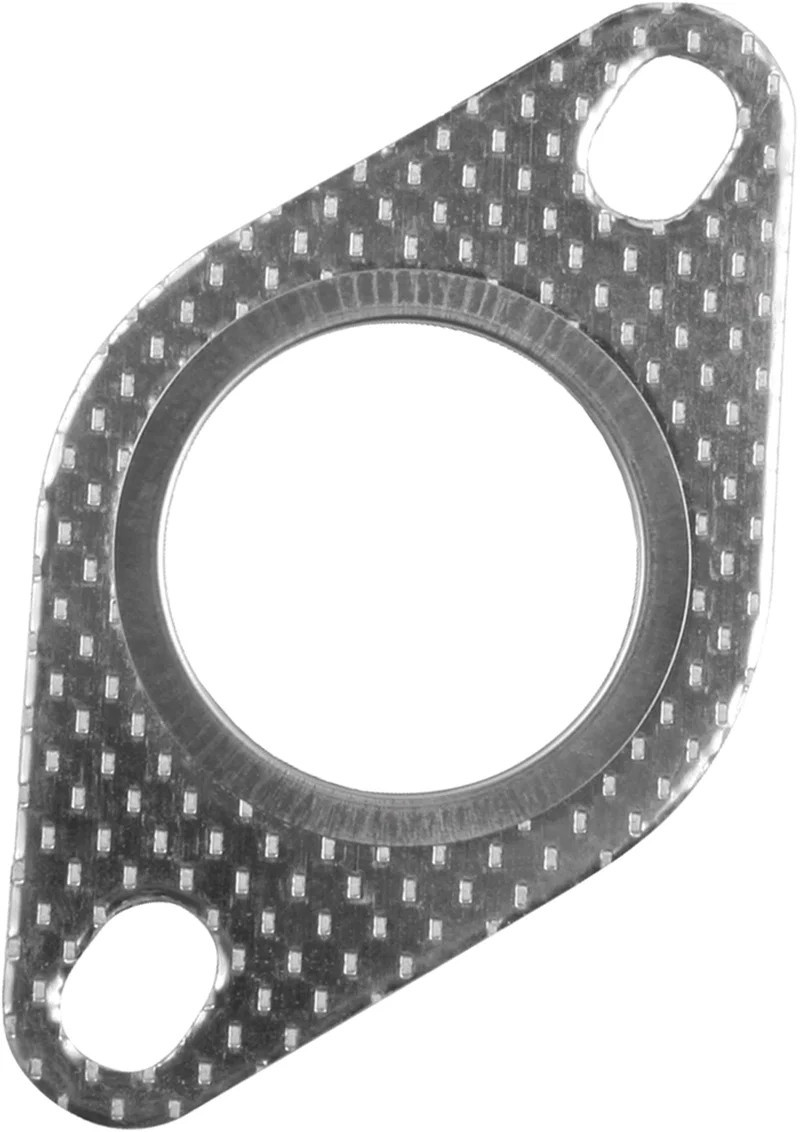

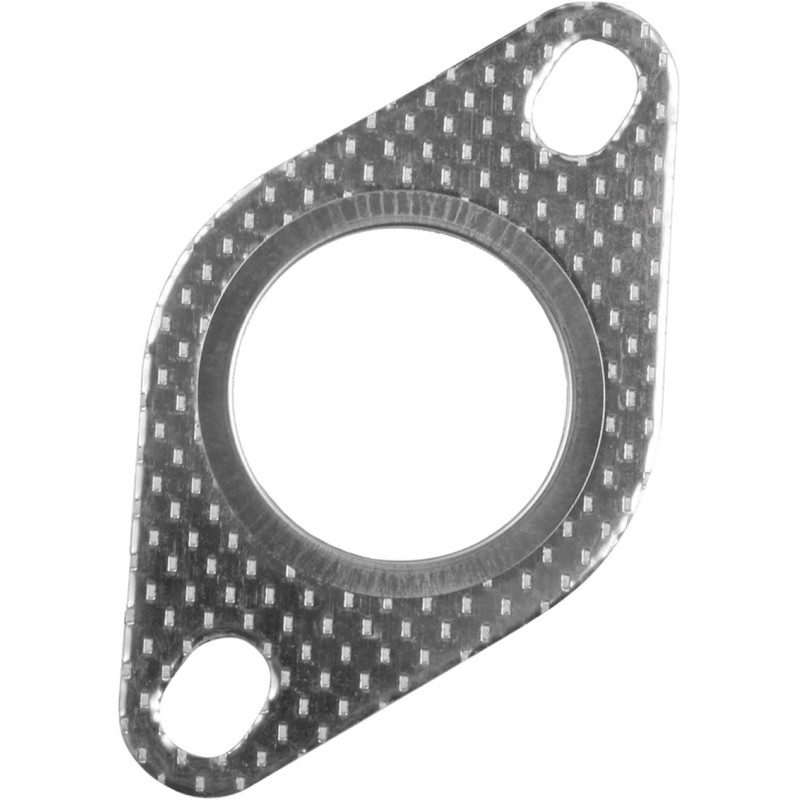

Junta de escape Powersprint para flange de 2 orifícios

Uma junta de escape Powersprint para flange de 2 orifícios garante a estanqueidade entre duas flanges de ligação de uma linha de escape. Resistente a altas temperaturas, é adequada para flanges e conexões em aço inoxidável compatíveis.

Os seus dois orifícios de fixação oblongos permitem a sua montagem nas estruturas correspondentes. Disponível para vários diâmetros de ligação, de 32 a 89 mm, deve ser escolhida de acordo com as dimensões das flanges a montar.

Antes da montagem, verifique o diâmetro de passagem e a disposição das fixações. As áreas de contato devem estar limpas e em bom estado para garantir a estanqueidade da junção.

Características técnicas

• Marca: Powersprint
• Tipo: junta de flange de escape
• Fixação: 2 orifícios oblongos
• Resistência: altas temperaturas
• Aplicação: flanges e conexões de escape compatíveis
• Diâmetros de ligação: 32 a 40 mm, 45 mm, 50 a 57 mm, 60 a 70 mm, 76 mm e 89 mm

Referências e dimensões de montagem

As dimensões dos orifícios e as distâncias abaixo indicadas são retiradas dos desenhos das flanges correspondentes a cada variante.

• PS-900809 — Diâmetro de ligação: 32 a 40 mm
  • Dimensões dos orifícios oblongos: 14 × 10,5 mm.
  • Distância entre os bordos interiores dos dois orifícios: 67 mm.
• PS-900909 — Diâmetro de ligação: 45 mm
  • Dimensões dos orifícios oblongos: 18 × 13 mm.
  • Distância entre as bordas interiores dos dois orifícios: 77 mm.
• PS-901009 — Diâmetro de ligação: 50 a 57 mm
  • Dimensões dos orifícios oblongos: 18 × 13 mm.
  • Distância entre as bordas interiores dos dois orifícios: 77 mm.
• PS-901209 — Diâmetro de ligação: 60 a 70 mm
  • Dimensões dos orifícios oblongos: 18,5 × 13 mm.
  • Distância entre as bordas interiores dos dois orifícios: 83,5 mm.

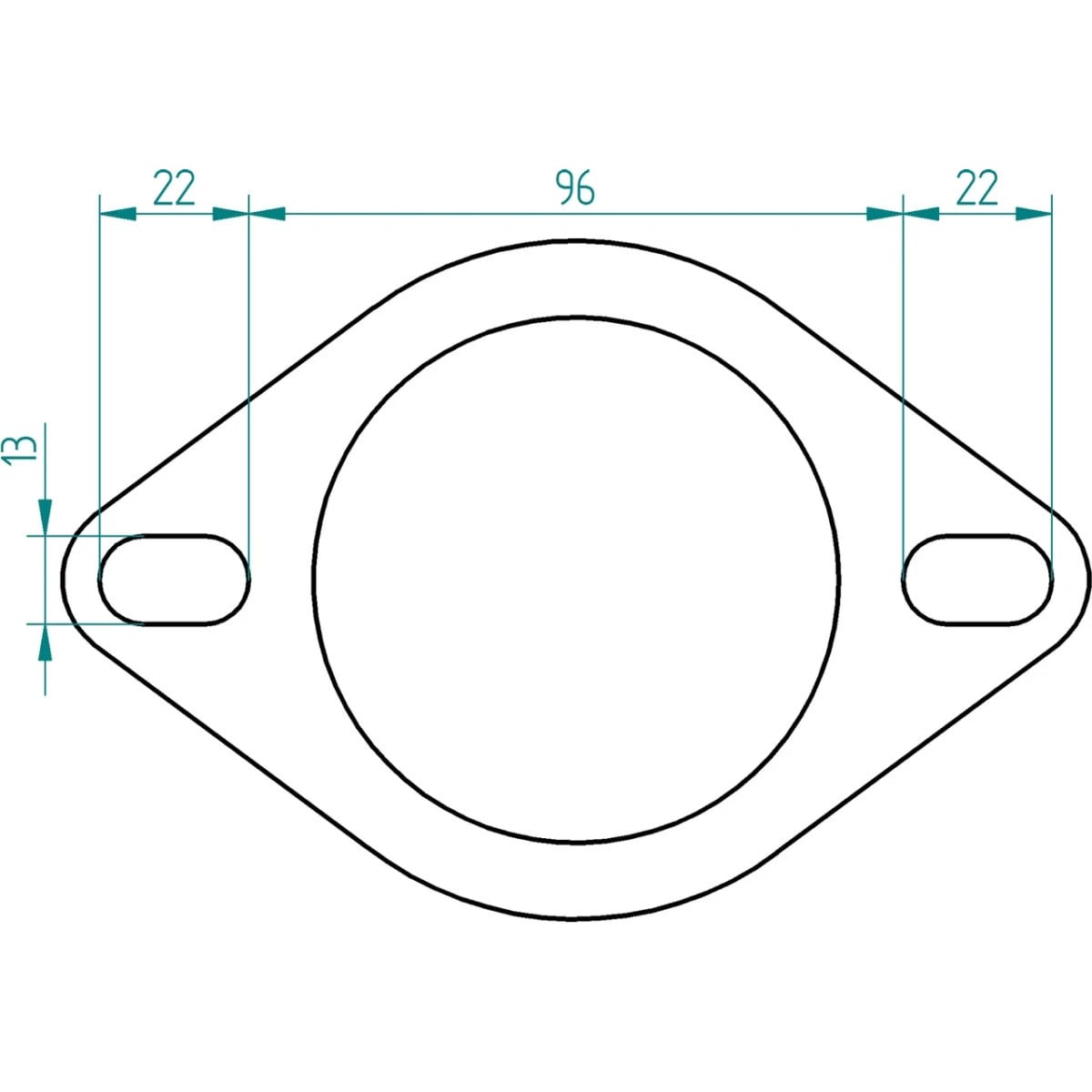

• PS-901309 — Diâmetro de ligação: 76 mm
  • Dimensões dos orifícios oblongos: 22 × 13 mm.
  • Distância entre as bordas internas dos dois orifícios: 96 mm.
• PS-901409 — Diâmetro de ligação: 89 mm
  • Dimensões dos orifícios oblongos: 24 × 13 mm.
  • Distância entre as bordas interiores dos dois orifícios: 114 mm.

Interpretação das dimensões: as dimensões dos orifícios oblongos são indicadas em comprimento × largura. A distância entre as suas bordas interiores não corresponde a uma distância entre centros de fixação.
