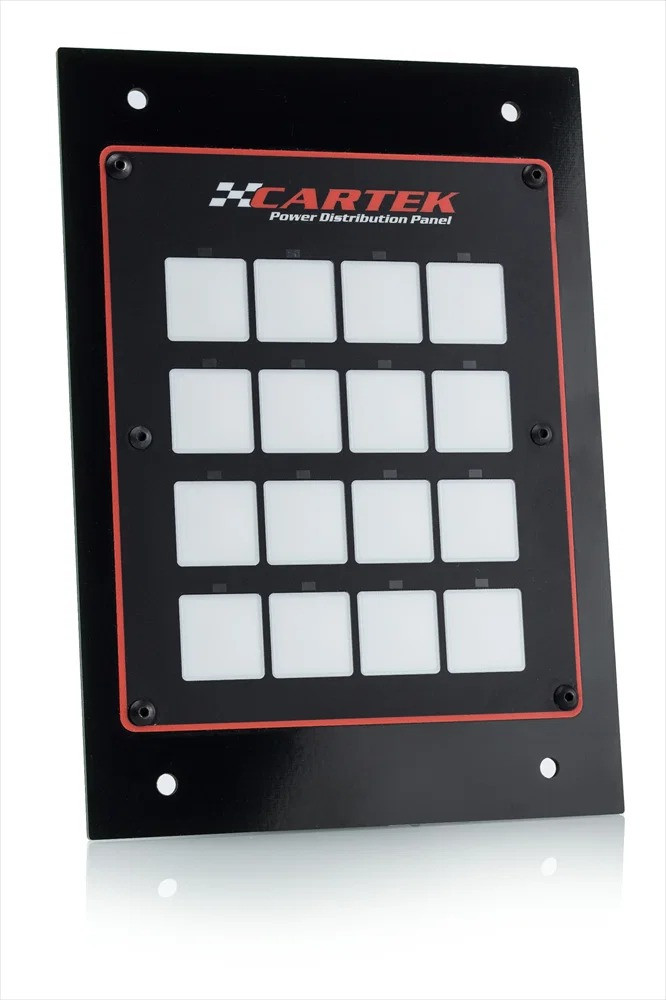

Panel de distribución de electricidad Cartek PDP-16 de 16 canales

El panel de distribución de electricidad Cartek PDP-16 de 16 canales centraliza la alimentación y el control de los equipos eléctricos de un coche de competición. Sustituye a los fusibles, reles e interruptores de los circuitos que gestiona, con el fin de simplificar el mazo de cables y su instalación.

Alimentado por la batería del vehículo, distribuye la corriente a los equipos conectados: unidad de control del motor, bombas, ventiladores, iluminación o limpiaparabrisas. Cada canal se controla mediante los taqués integrados o mediante mandos externos compatibles. La configuración se realiza directamente en el cuadro, sin necesidad de ordenador.

Características técnicas

• Marca: Cartek
• Modelo: PDP-16
• Referencia del fabricante: CK-PDP-16
• Número de salidas de potencia: 16
• Alimentación nominal: 12 V
• Rango de funcionamiento declarado: de 6 a 12 V
• Corriente total máxima indicada: 160 A en continuo
• Ajustes de los canales de potencia: 0, 5, 10 o 15 A
• Corrientes obtenidas al combinar dos canales del mismo módulo: 20, 25 o 30 A
• Canales A1/A2: 0 o 7,5 A, con funciones específicas para los limpiaparabrisas
• Entradas de control de la unidad central: 16
• Entradas/salidas de control mediante interruptores: 16
• Entradas de señal de parada para el interruptor de puesta en marcha Cartek XR: 2
• Conexión de la alimentación positiva: borne roscado M6
• Medidas del panel frontal: 195 × 140 mm
• Temperatura de funcionamiento: de -10 °C a +85 °C
• Retroiluminación: dos niveles de intensidad

Funciones configurables

• Encendido/apagado con memoria: recuperación del estado del canal tras un corte de alimentación.
• Encendido/apagado sin memoria: el canal se apaga al restablecerse la alimentación.
• Mando momentáneo: salida activa mientras se mantiene pulsado, por ejemplo, para el control del solenoide del motor de arranque.
• Retardo de 30 segundos.
• Retardo de 5 minutos.
• Retardo de 10 minutos.
• Intermitente: control de los intermitentes y funciones asociadas.
• Conmutación alterna: selección entre dos salidas, en particular para las luces de cruce/carretera o las velocidades de los limpiaparabrisas.

Un control momentáneo a 0 V también permite utilizar un botón para determinadas funciones externas, como la selección de un mapa de la centralita.

Protecciones e indicadores de funcionamiento

Las salidas cuentan con protección electrónica contra sobreintensidades y cortocircuitos. Cuando un fallo provoca el corte de un canal, su indicador LED parpadea para facilitar el diagnóstico. También se ha integrado una protección contra el sobrecalentamiento.

Cada botón dispone de un indicador de estado: apagado cuando el canal está desactivado, encendido cuando está activo y intermitente en caso de fallo.

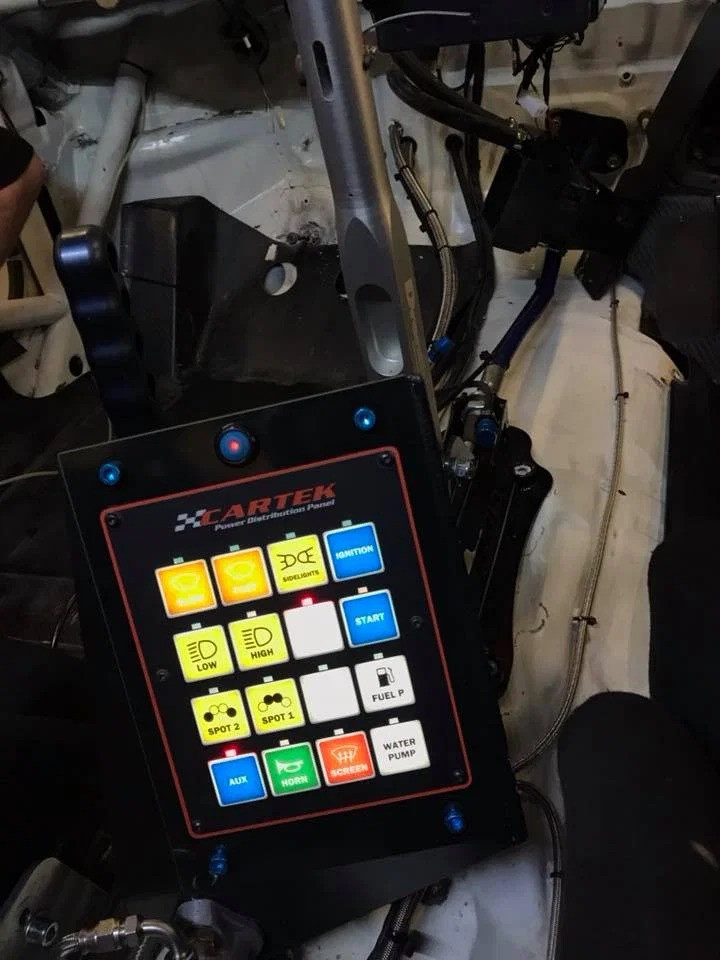

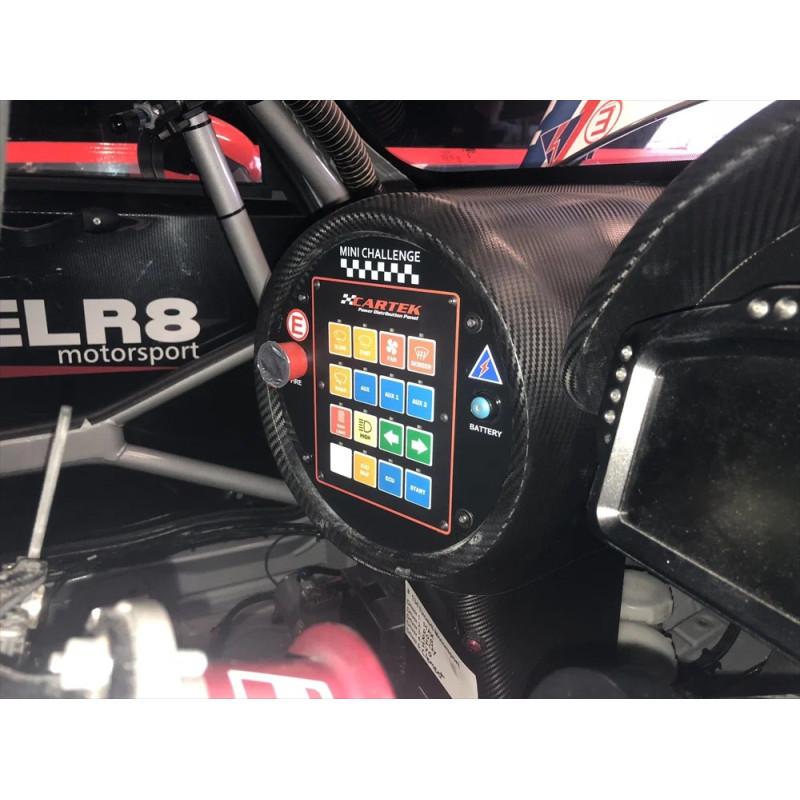

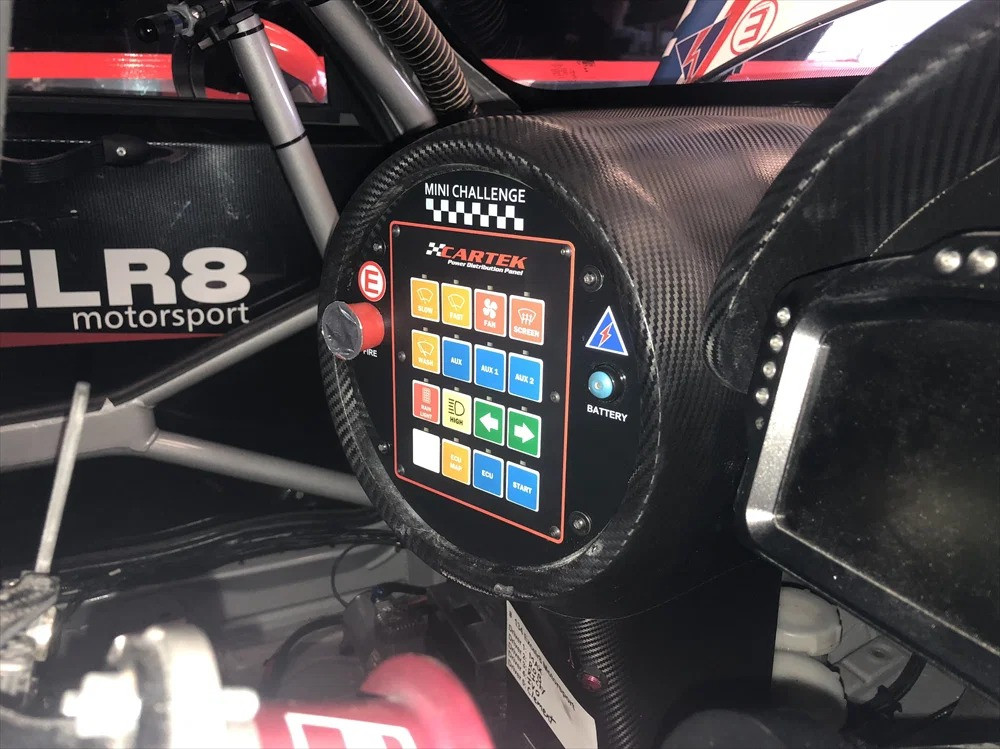

Instalación y accesorios necesarios

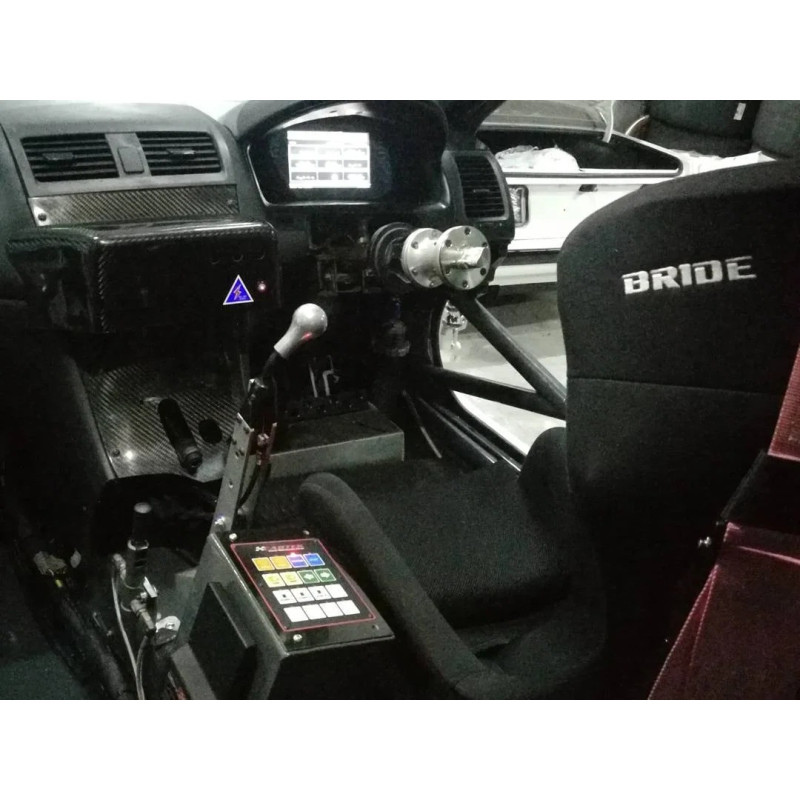

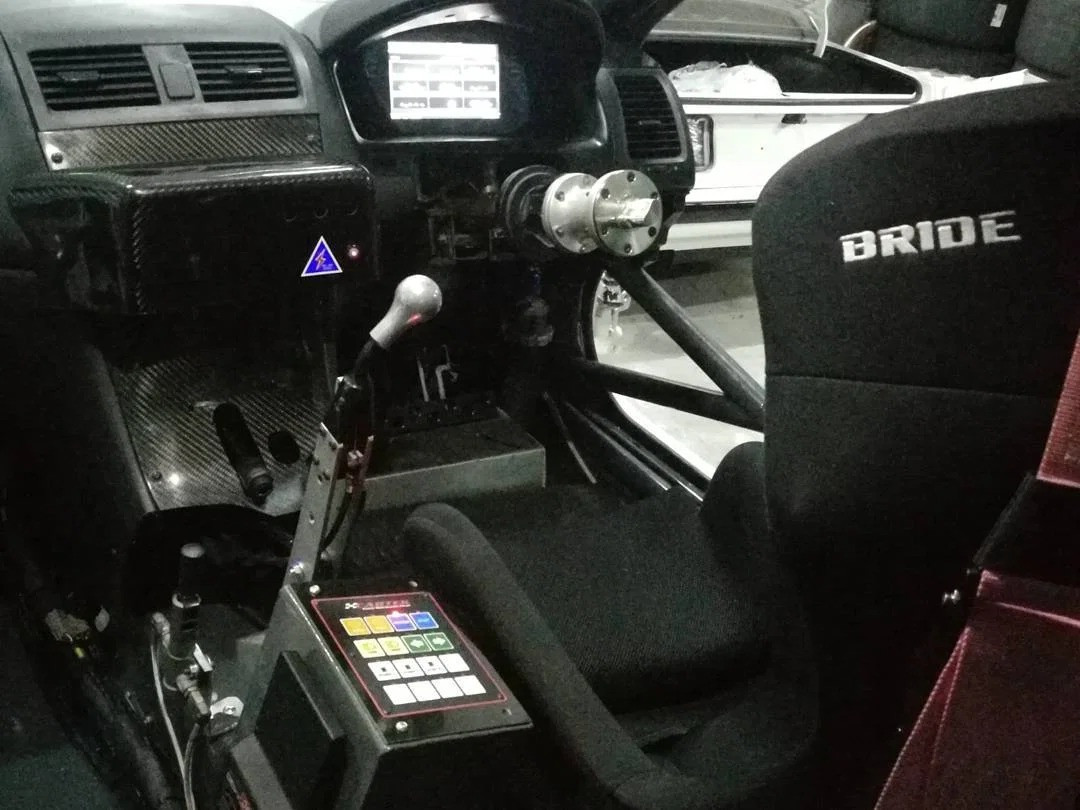

Instale el panel en una zona ventilada, alejada de fuentes de calor. Dimensione el cableado y los ajustes de protección en función del consumo de los equipos conectados, siguiendo las instrucciones de Cartek.

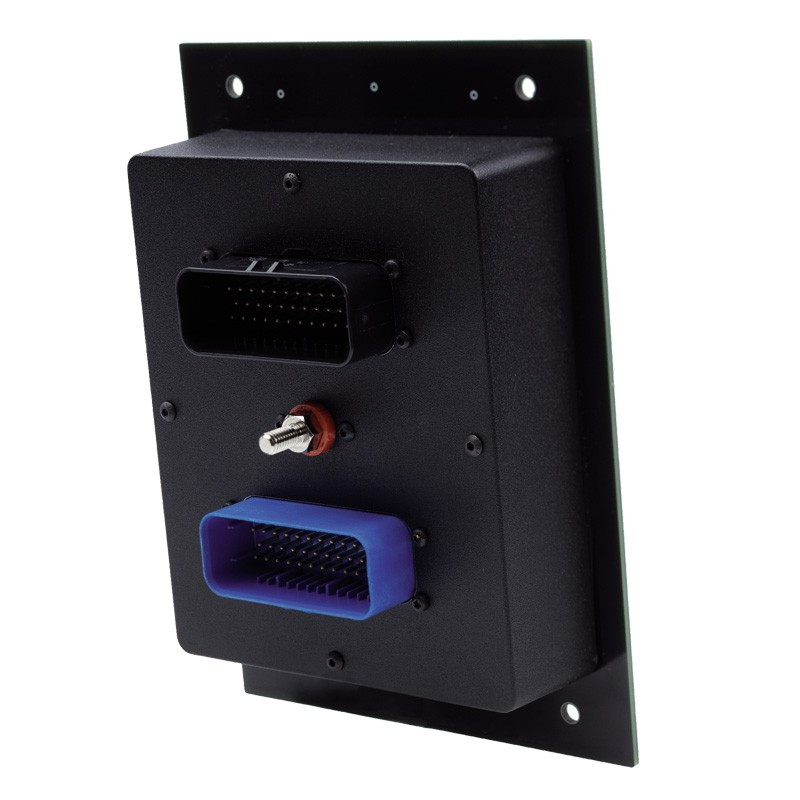

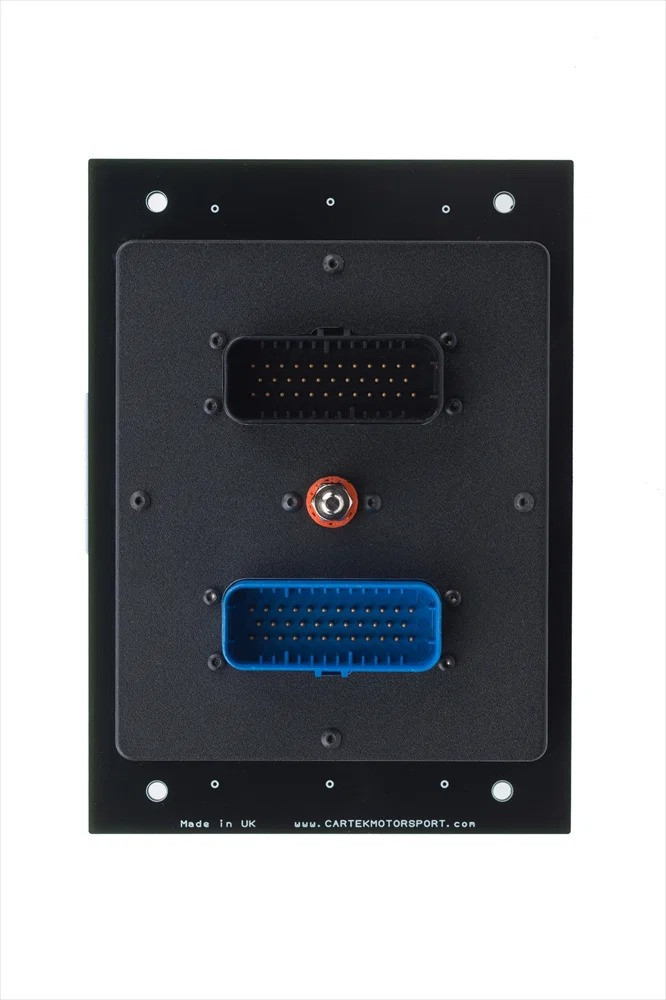

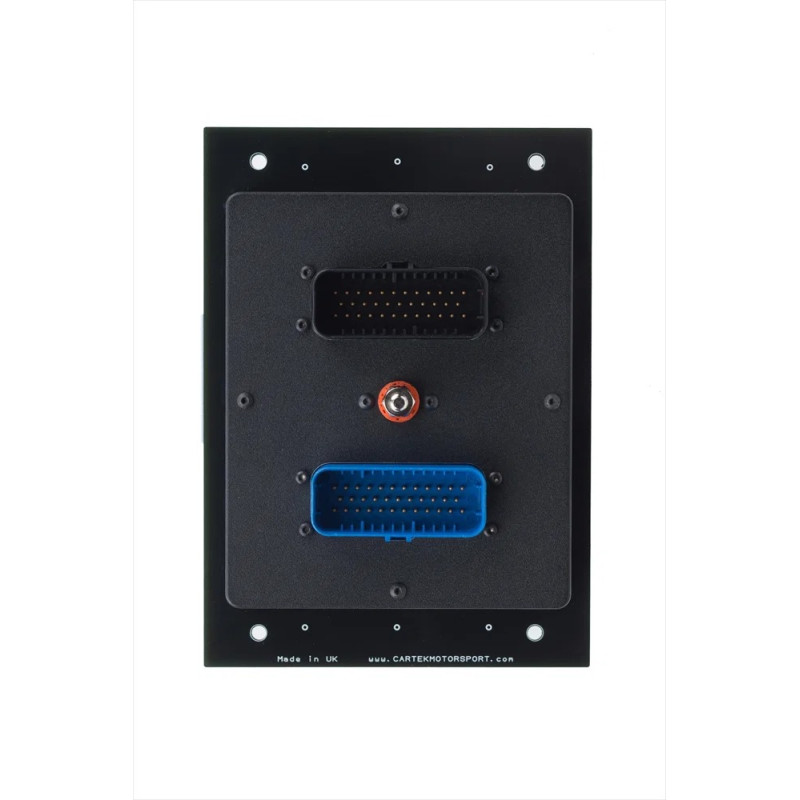

Los conectores de conexión no están incluidos. Para realizar el mazo de cables, utilice uno de los kits que se venden por separado:

• CK-PDP-CC: conectores con cables precrimpados.
• CK-PDP-LF: dos conectores con contactos para crimpar; se necesitan cableado y herramientas adecuados.

Contenido incluido

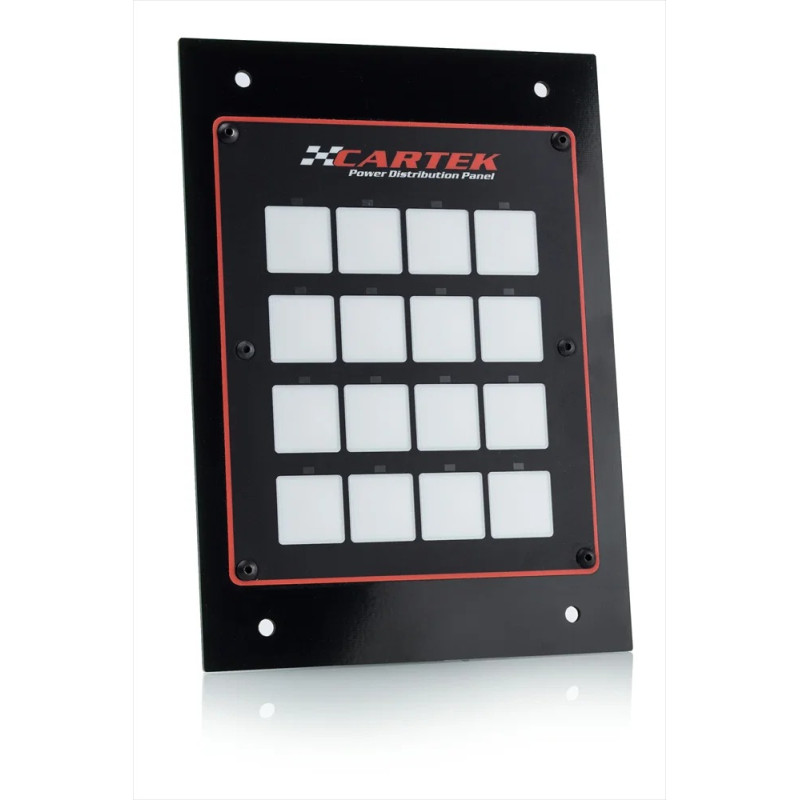

• Un panel de distribución de electricidad Cartek PDP-16.

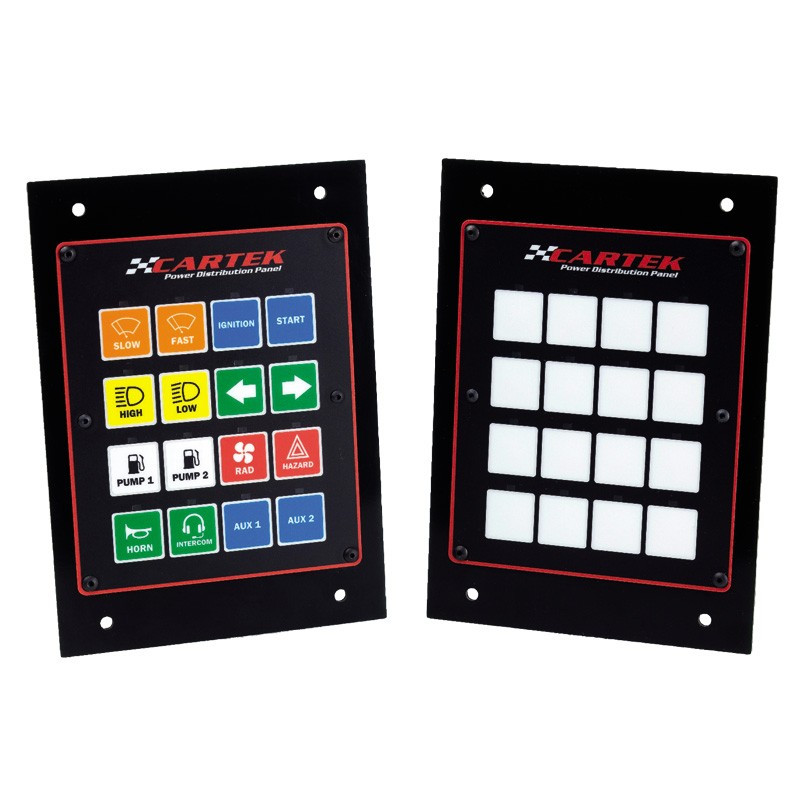

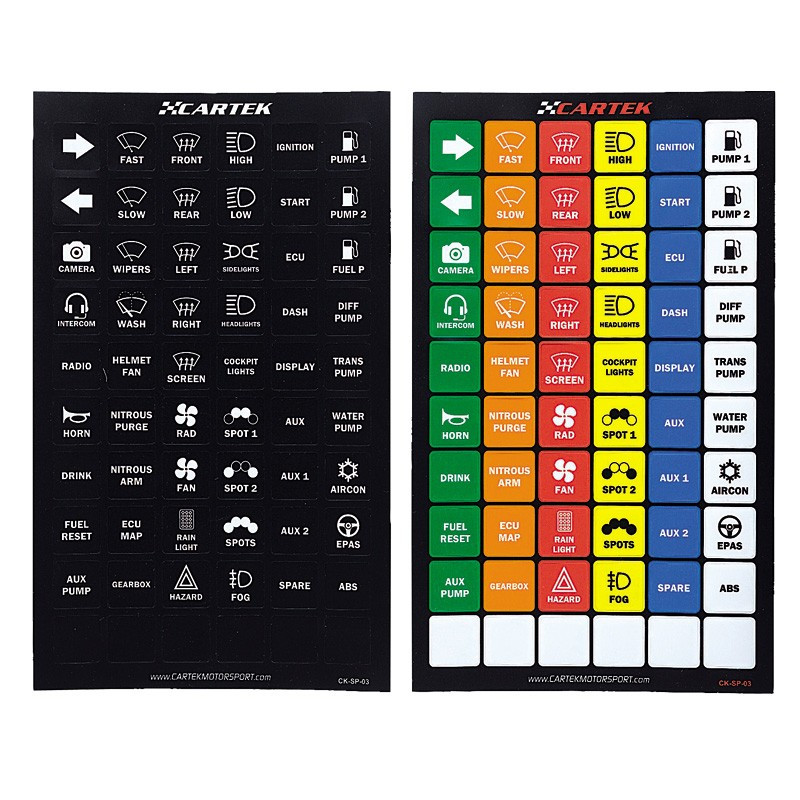

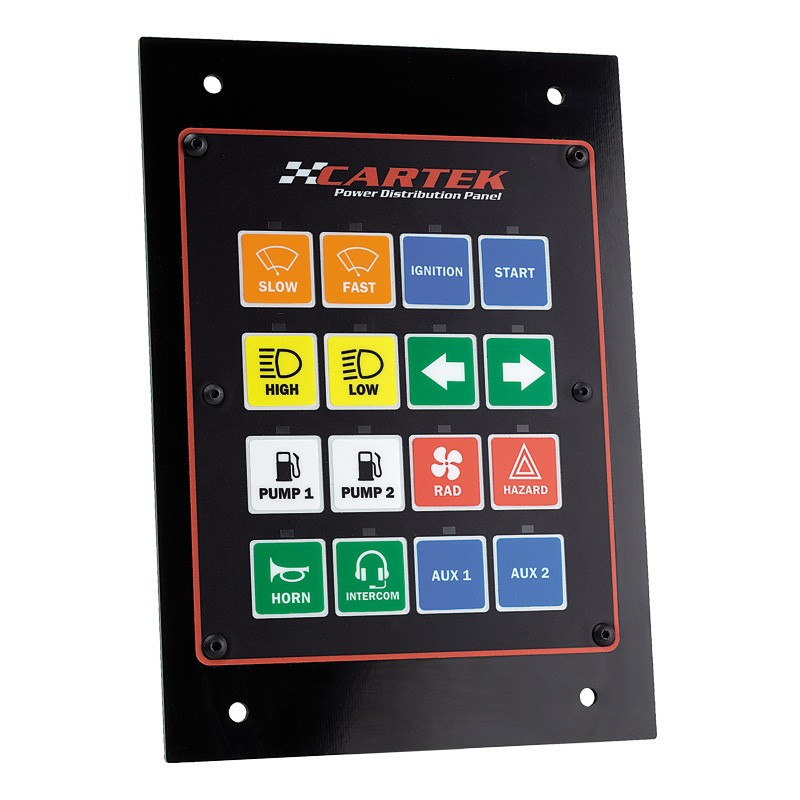

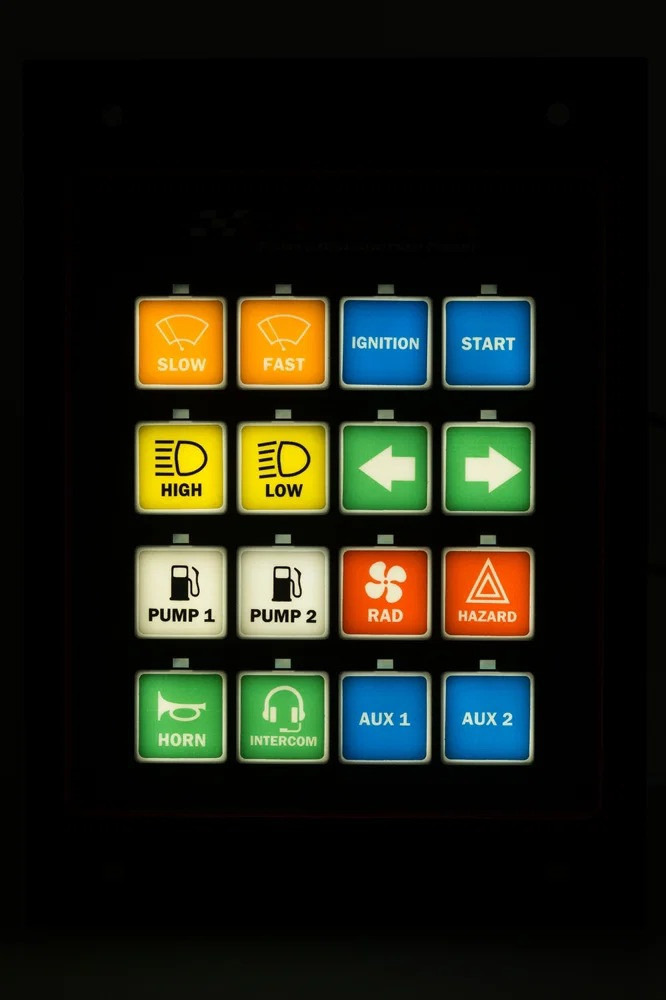

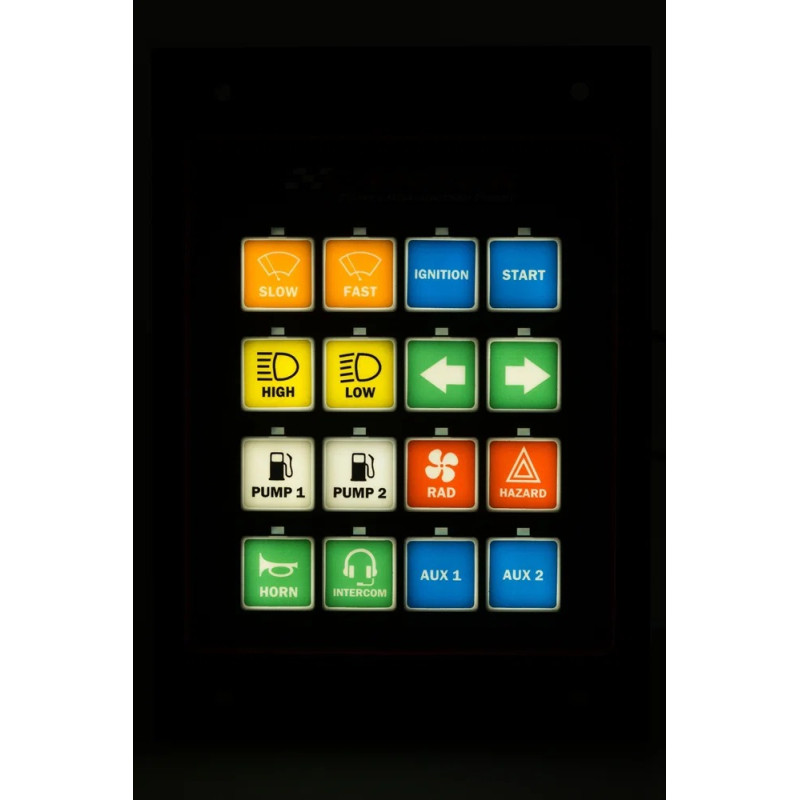

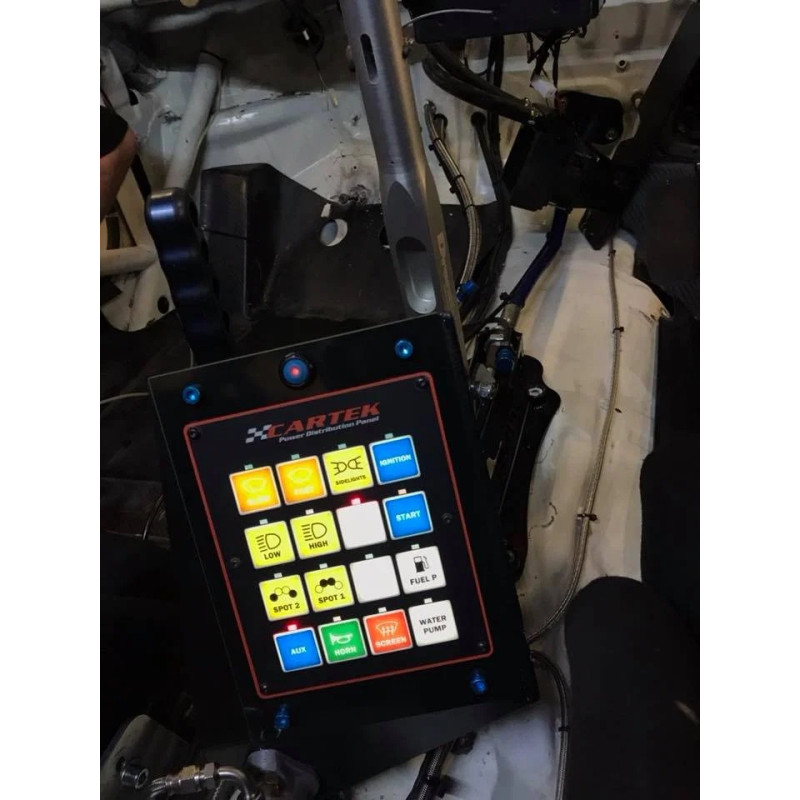

• Dos juegos de etiquetas: multicolores y en blanco y negro, compatibles con la retroiluminación.

Puntos fuertes

• Distribución de potencia y controles reunidos en un único panel.
• Configuración sin ordenador.
• Protección electrónica y diagnóstico mediante LED.
• Control desde el panel frontal, mediante botones externos o desde la unidad central.
• Gestión integrada de los limpiaparabrisas con señal de posición de reposo.
