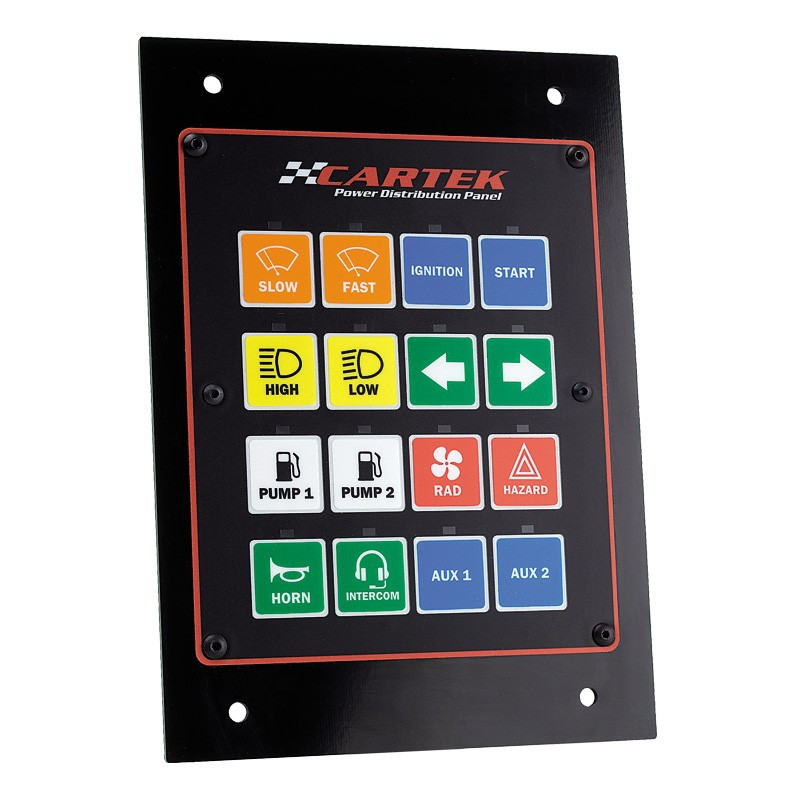

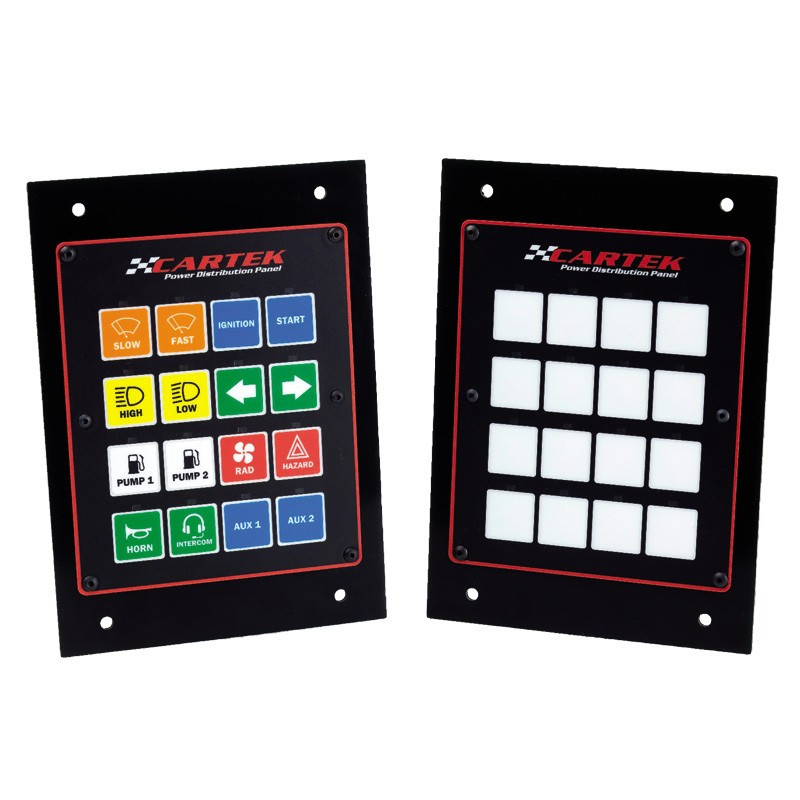

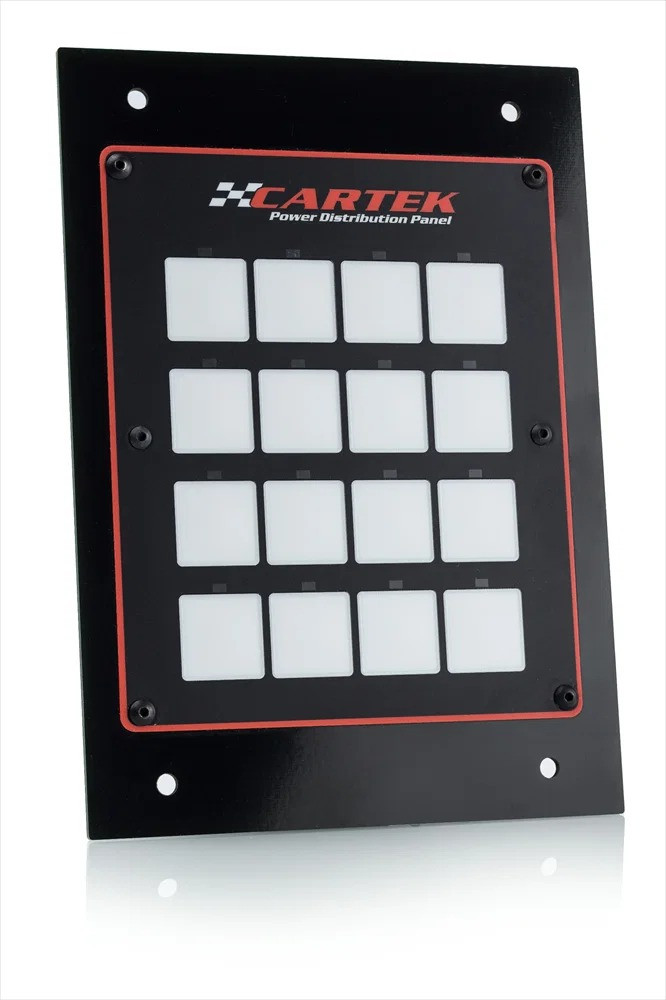

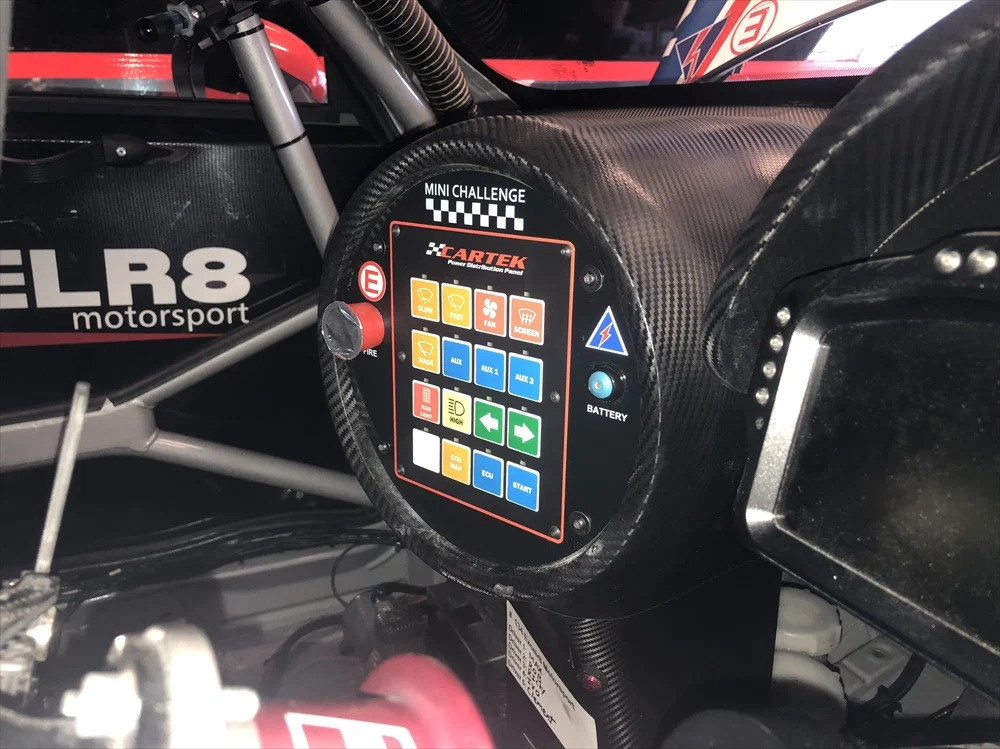

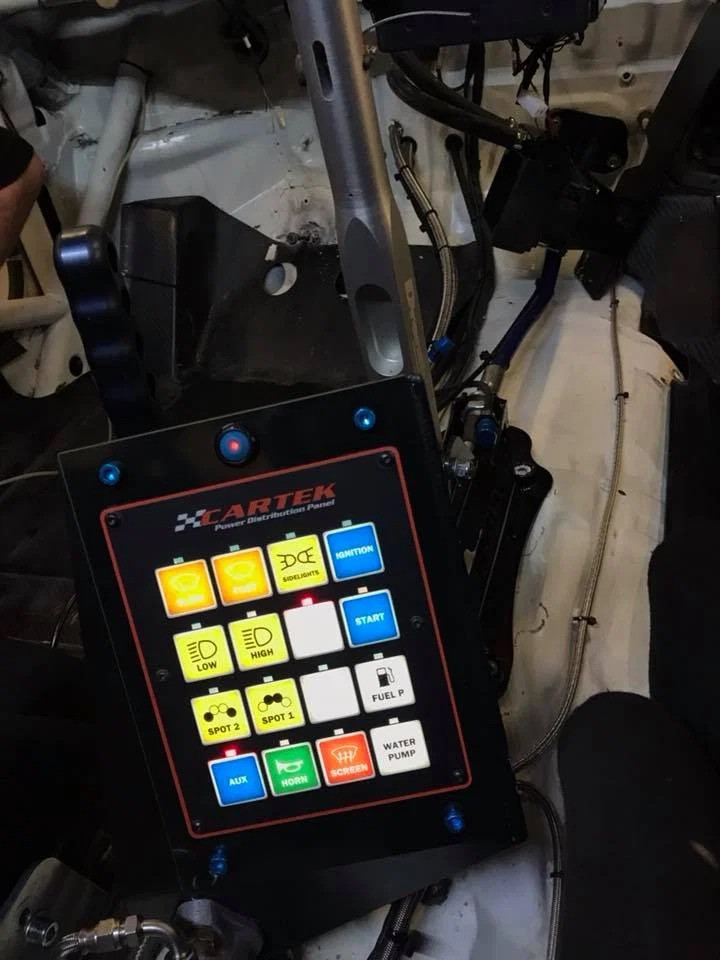

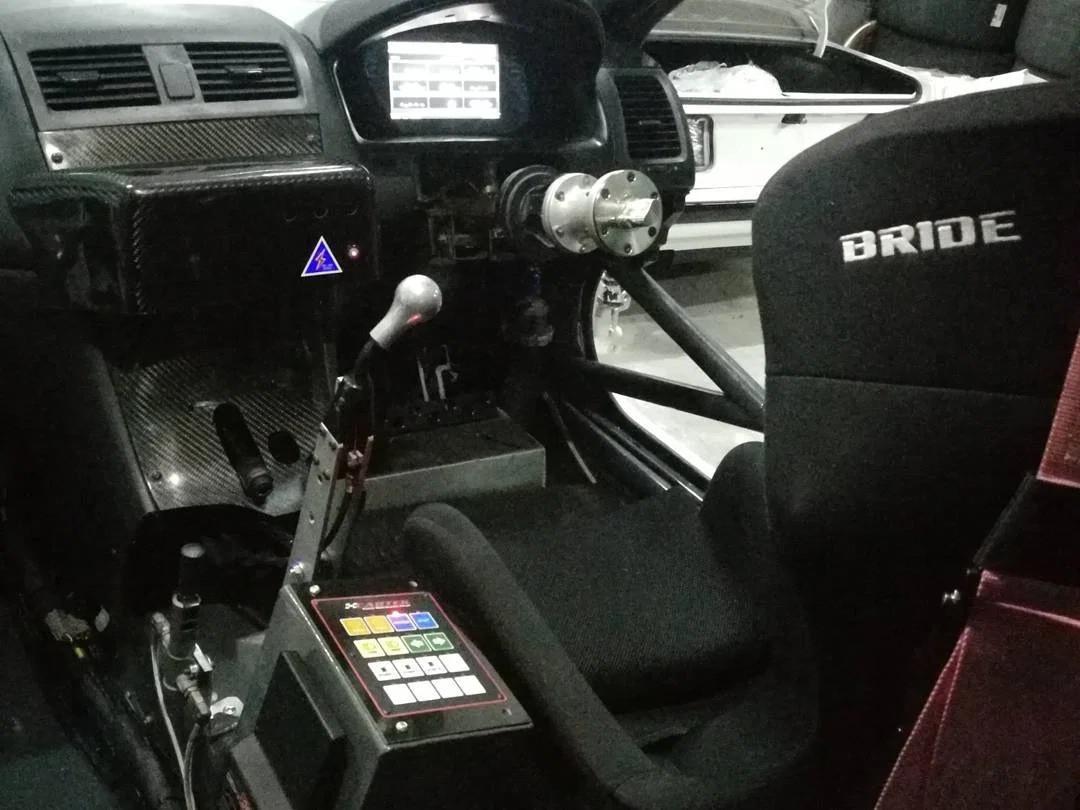

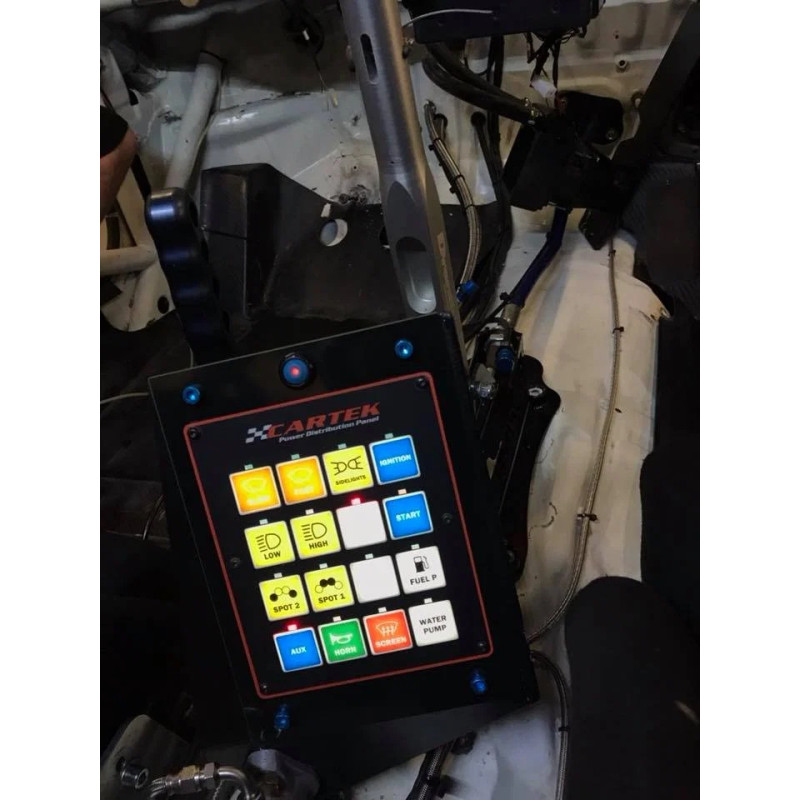

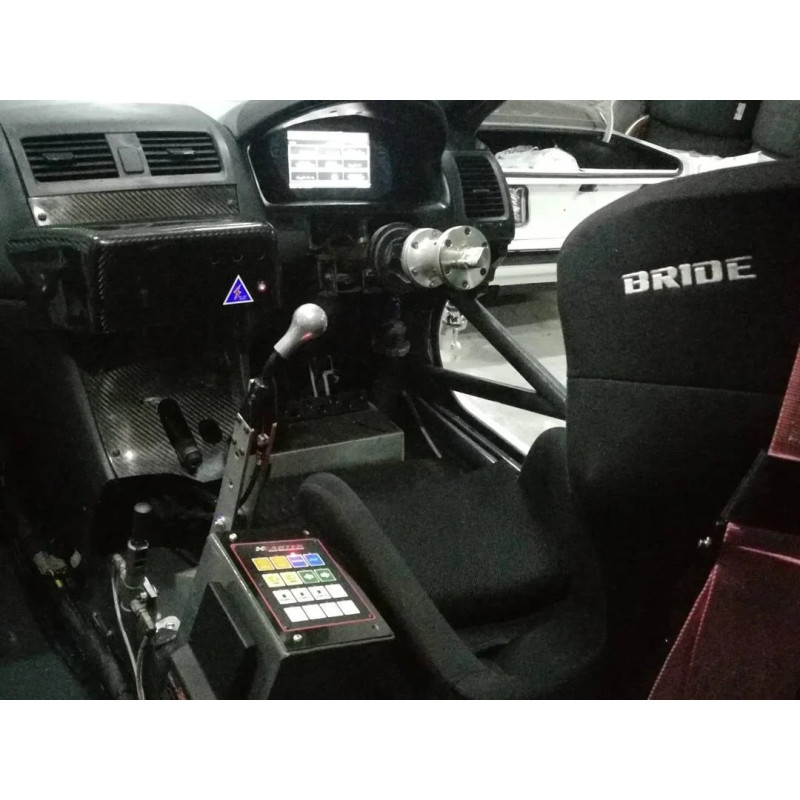

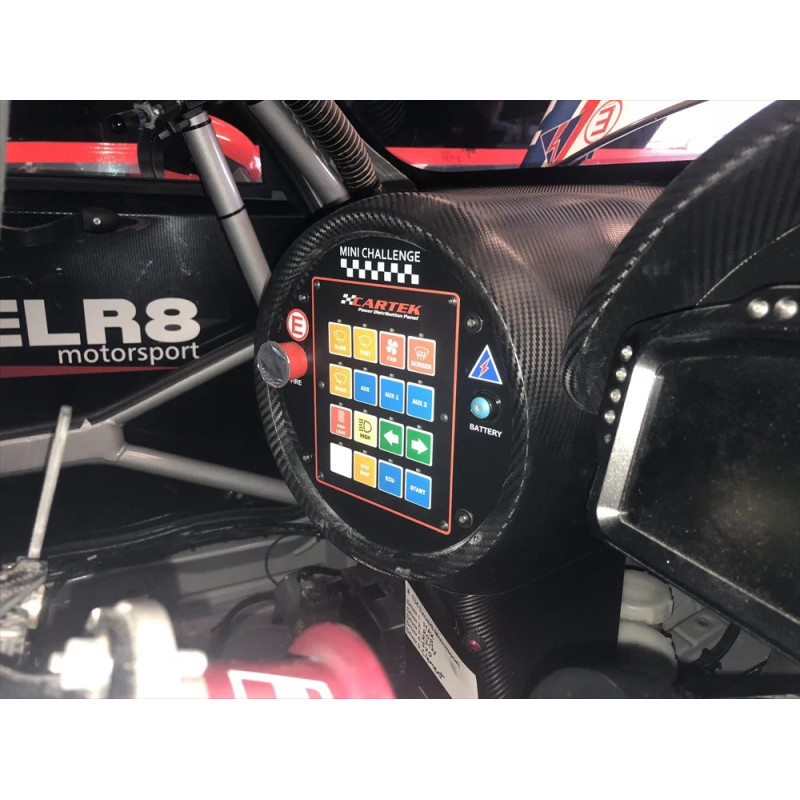

Painel de distribuição elétrica Cartek PDP-16 de 16 canais

O painel de distribuição elétrica Cartek PDP-16, com 16 canais, centraliza a alimentação e o controlo dos equipamentos elétricos de um carro de competição. Substitui os fusíveis, relés e interruptores dos circuitos que gere, de forma a simplificar o chicote elétrico e a sua instalação.

Alimentado pela bateria do veículo, distribui a corrente aos equipamentos ligados: centralina do motor, bombas, ventiladores, iluminação ou limpa-vidros. Cada canal é controlado a partir dos botões de pressão integrados ou por comandos externos compatíveis. A configuração é efetuada diretamente no painel, sem necessidade de computador.

Características técnicas

• Marca: Cartek
• Modelo: PDP-16
• Referência do fabricante: CK-PDP-16
• Número de saídas de potência: 16
• Alimentação nominal: 12 V
• Intervalo de funcionamento indicado: 6 a 12 V
• Corrente total máxima declarada: 160 A em contínuo
• Regulações dos canais de potência: 0, 5, 10 ou 15 A
• Correntes obtidas através da combinação de dois canais do mesmo módulo: 20, 25 ou 30 A
• Canais A1/A2: 0 ou 7,5 A, com funções dedicadas aos limpa-vidros
• Entradas de comando da central de controlo: 16
• Entradas/saídas de comando por interruptores: 16
• Entradas de sinal de paragem para o interruptor corta-circuito Cartek XR: 2

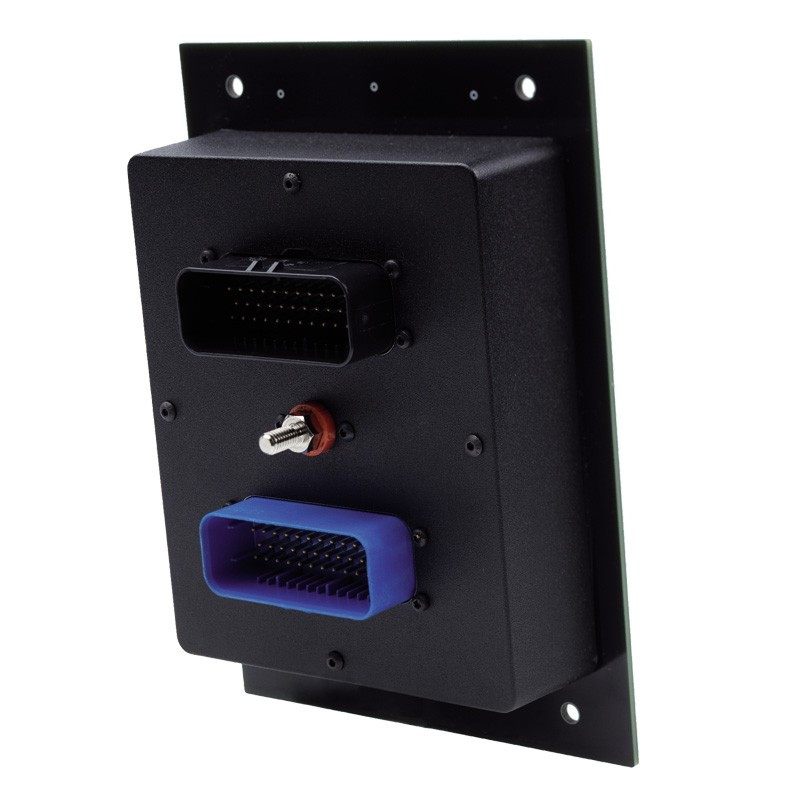

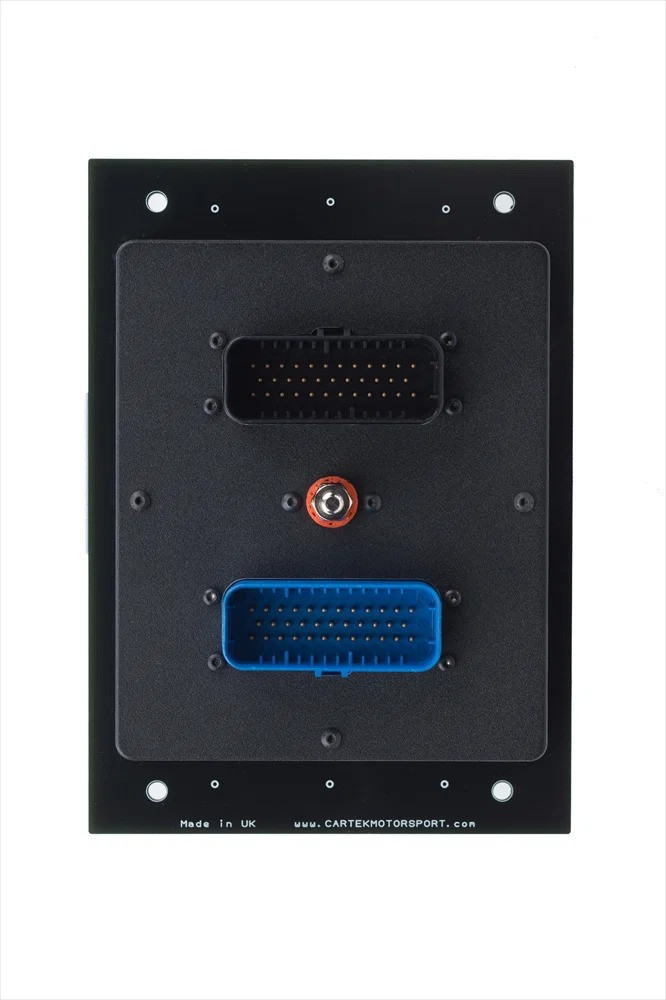

• Ligação da alimentação positiva: terminal roscado M6

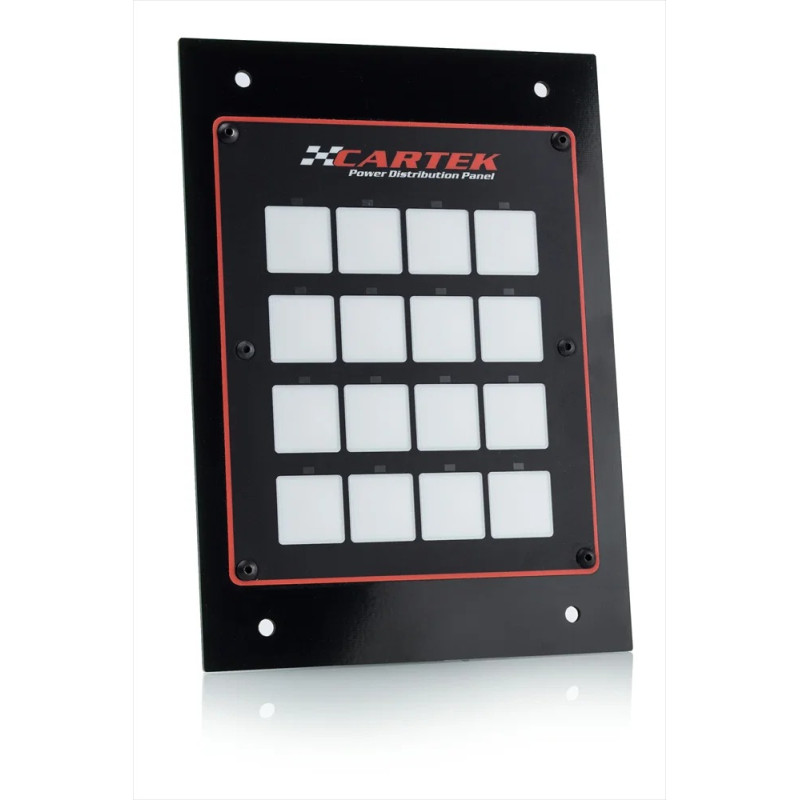

• Dimensões da parte frontal: 195 × 140 mm
• Temperatura de funcionamento: -10 °C a +85 °C

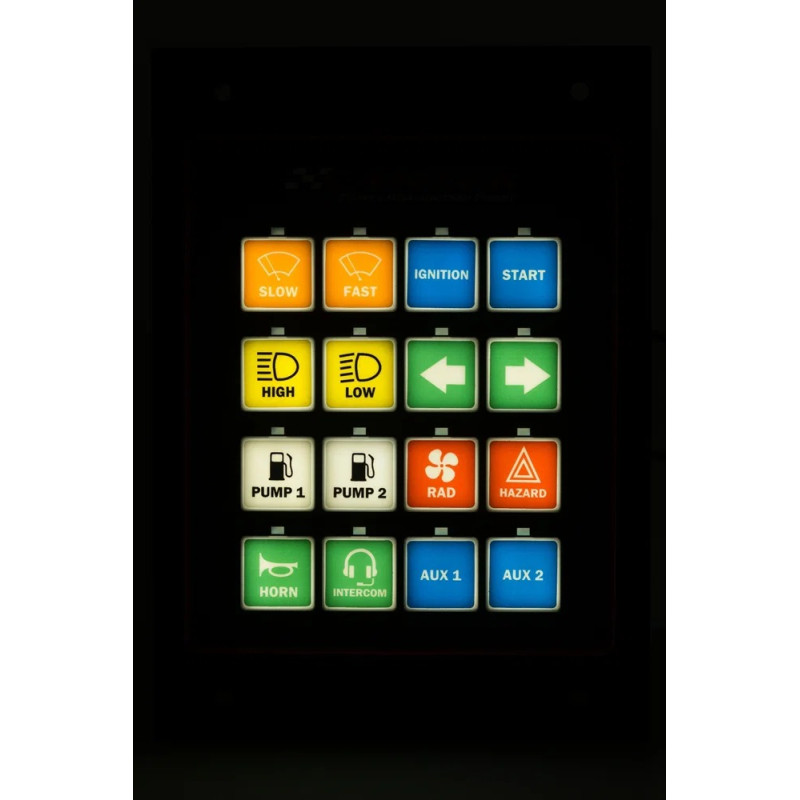

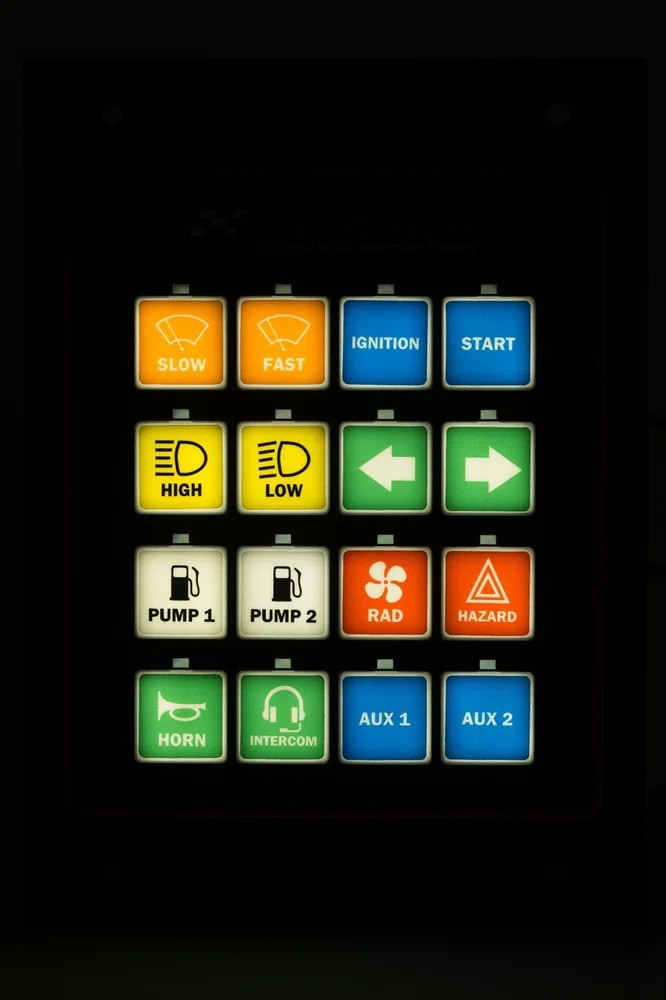

• Retroiluminação: dois níveis de intensidade

Funções configuráveis

• Ligar/desligar com memória: restabelecimento do estado do canal após um corte de alimentação.
• Ligar/desligar sem memória: o canal fica desligado quando a alimentação é restabelecida.
• Comando momentâneo: saída ativa enquanto o botão estiver pressionado, por exemplo, para o comando do solenóide do motor de arranque.
• Temporização de 30 segundos.
• Temporização de 5 minutos.
• Temporização de 10 minutos.
• Piscar: comando dos indicadores de direção e funções associadas.
• Comutação alternada: seleção entre duas saídas, nomeadamente para os faróis de cruzamento/estrada ou as rotações por minuto dos limpa-vidros.

Um comando momentâneo a 0 V permite também utilizar um botão de controle para determinadas funções externas, como a seleção do mapa de parâmetros da central de controlo.

Proteções e indicadores de funcionamento

As saídas dispõem de proteção eletrônica contra sobreintensidades e curto-circuitos. Quando uma avaria provoca o corte de um canal, o respetivo indicador LED pisca para facilitar o diagnóstico. Está igualmente integrada uma proteção contra o sobreaquecimento.

Cada botão dispõe de um indicador de estado: apagado quando o canal está desativado, aceso quando está ativo e com indicador de direção em caso de falha.

Instalação e acessórios necessários

Instale o painel numa zona ventilada, afastada de fontes de calor. Dimensiona a cablagem e as configurações de proteção de acordo com o consumo dos equipamentos ligados, respeitando as instruções da Cartek.

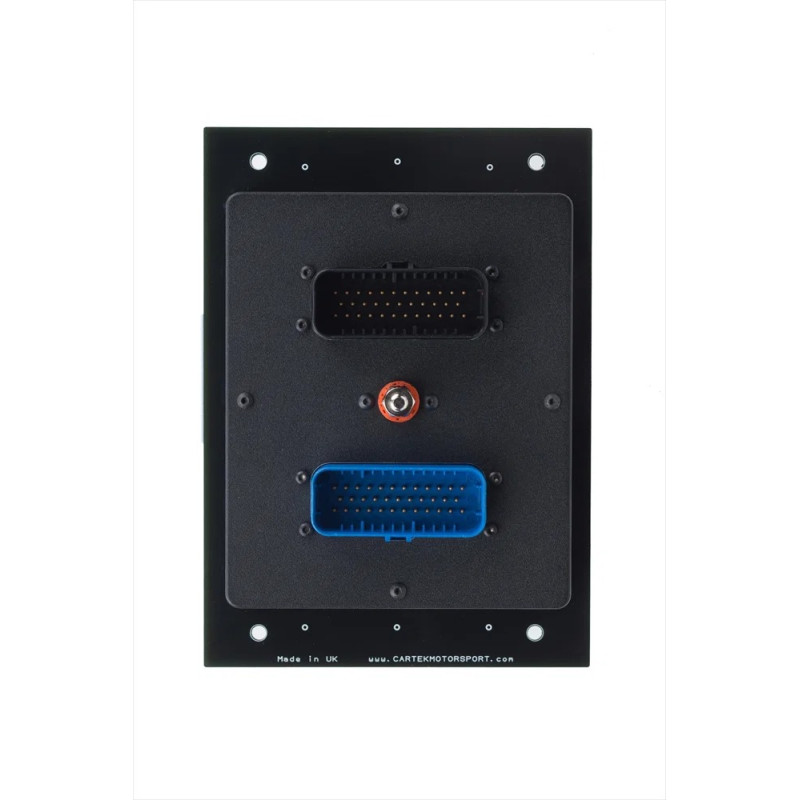

Os conectores de ligação não estão incluídos. Para realizar o feixe de cabos, utilize um dos kits vendidos separadamente:

• CK-PDP-CC: dois conectores com fios pré-crimpados.
• CK-PDP-LF: dois conectores com contatos para cravar; são necessários cablagem e ferramentas adequadas.

Conteúdo fornecido

• Um painel de distribuição elétrica Cartek PDP-16.

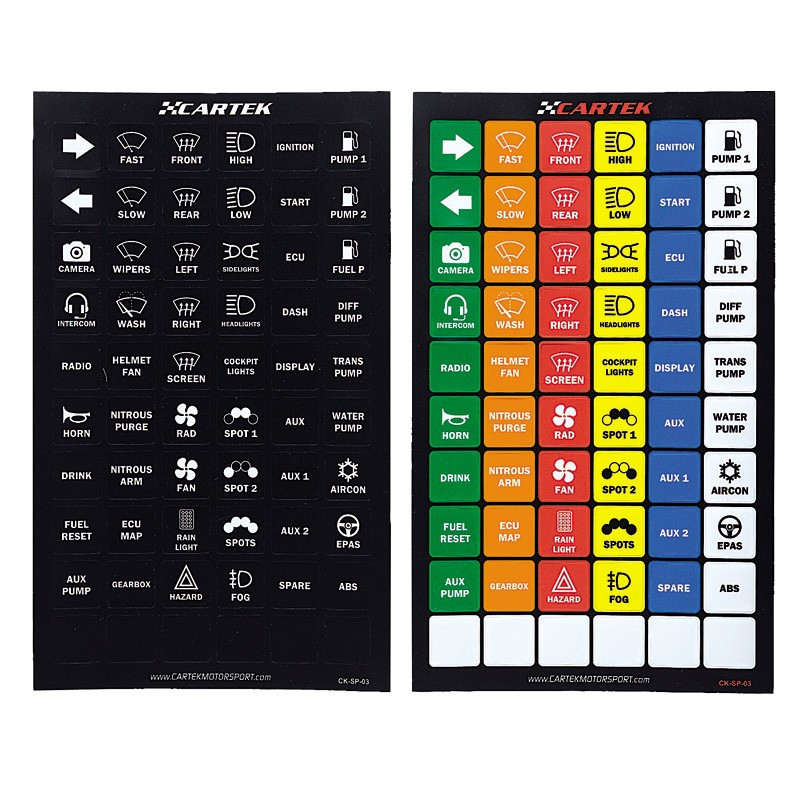

• Dois conjuntos de etiquetas: multicoloridas e a preto e branco, compatíveis com a retroiluminação.

Pontos fortes

• Distribuição de potência e comandos reunidos num único painel.
• Configuração sem computador.
• Proteção eletrônica e diagnóstico por LED.
• Controlo a partir do painel frontal, de botões externos ou da unidade de controlo.
• Gestão integrada dos limpa-vidros com sinal de posição de repouso.
