Conjunto de 2 conectores Cartek com 50 contatos para cravar, para painel PDP-16

O kit de conectores Cartek para o painel PDP-16 permite efetuar a ligação do feixe de cabos ao painel de distribuição elétrica Cartek de 16 canais. Inclui dois conectores traseiros e 50 contatos para crimpagem, para a confeção de uma cablagem adaptada aos equipamentos do veículo.

Os conectores preto e azul correspondem às duas tomadas traseiras do painel. Os contatos são fornecidos separadamente para preparar os fios antes da sua inserção nas carcaças do conector.

Características técnicas

• Marca: Cartek
• Referência do fabricante: CK-PDP-LF
• Tipo: kit de conectores com contatos para crimpagem
• Compatibilidade: painel de distribuição elétrica Cartek CK-PDP-16
• Número de conectores: 2
• Cores: preto e azul
• Número de contatos a cravar: 50
• Manual de instruções: incluído
• Fios de eletricidade: não incluídos
• Ferramenta de crimpagem: não incluída

Instalação

A Cartek recomenda a utilização da ferramenta de crimpagem TE 58529-1 (ferramenta de crimpagem TE Connectivity Pro-Crimper III para contatos Multimate Tipo III+ e contatos Multimate Tipo VI). Uma crimpagem realizada com uma ferramenta inadequada pode impedir que os contatos se posicionem corretamente nos conectores.

Prepare os fios, crimpem os contatos e, em seguida, insira-os de acordo com a disposição dos pinos indicada no manual do painel PDP-16. Verifique o bloqueio de segurança do acionamento do câmbio antes de ligar à corrente.

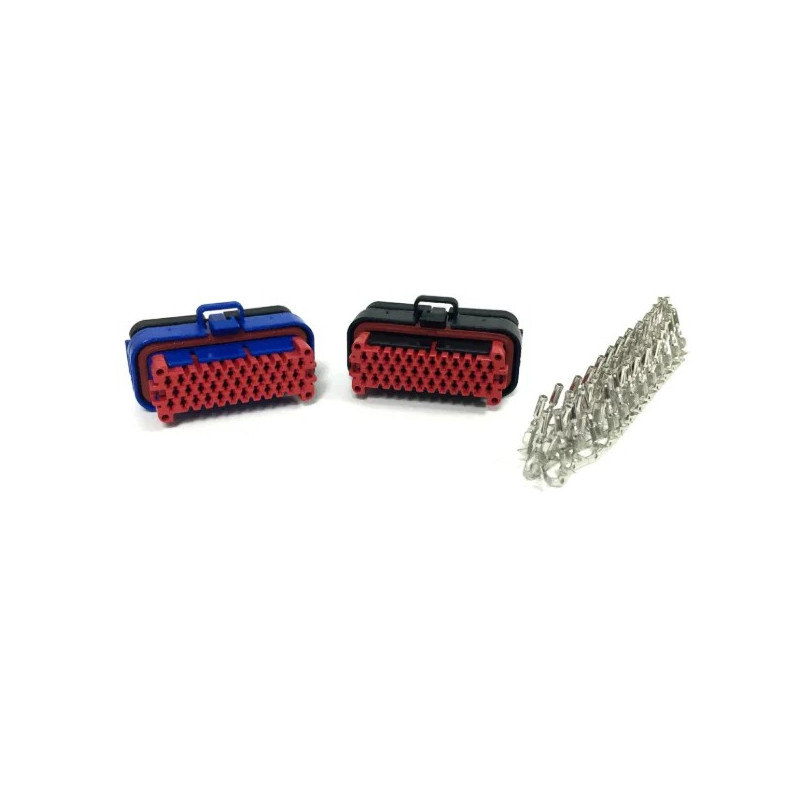

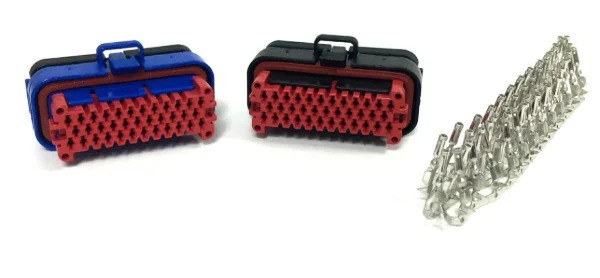

Conteúdo fornecido

• Um conector traseiro preto.
• Um conector traseiro azul.
• 50 contactos para cravar.
• Um manual de instruções.
