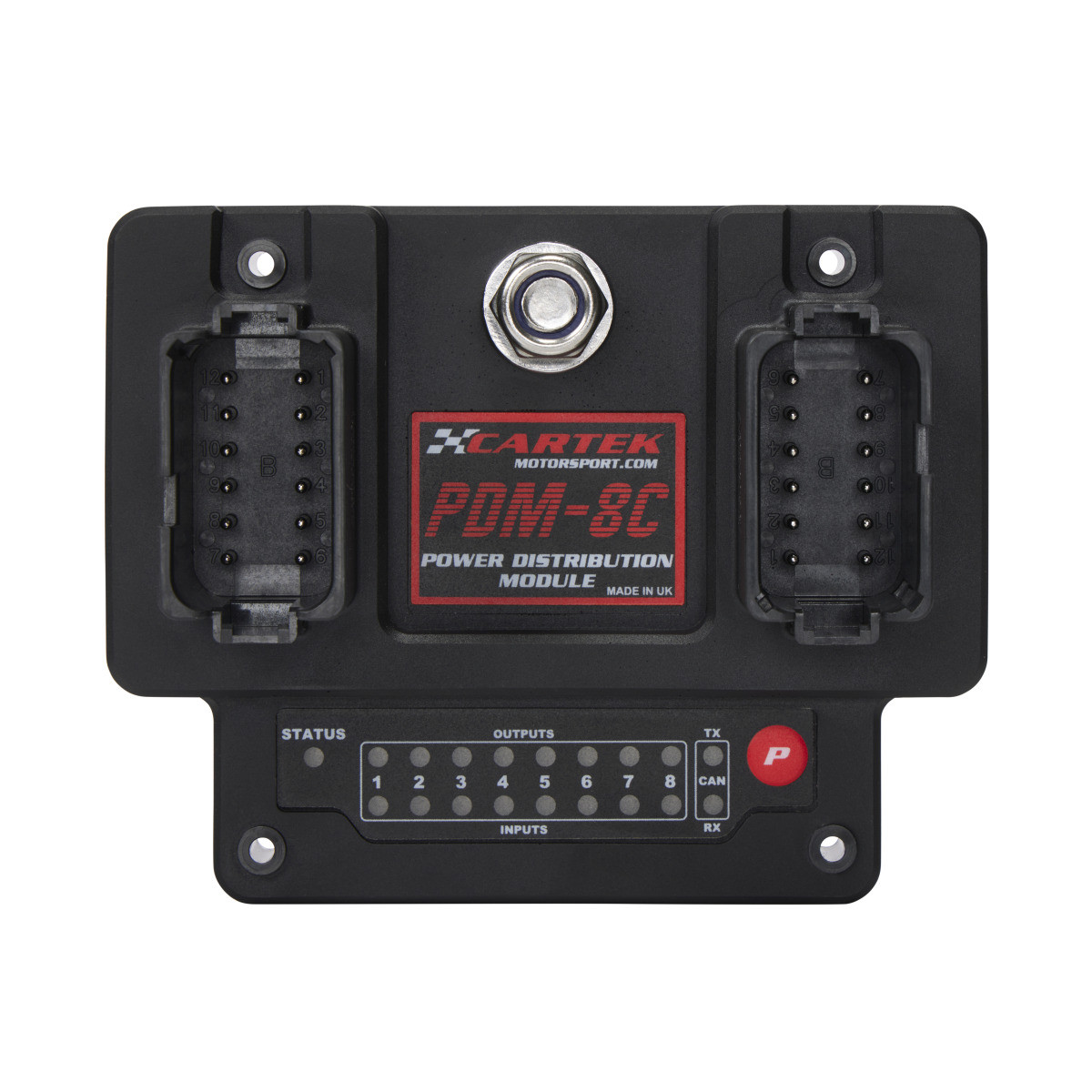

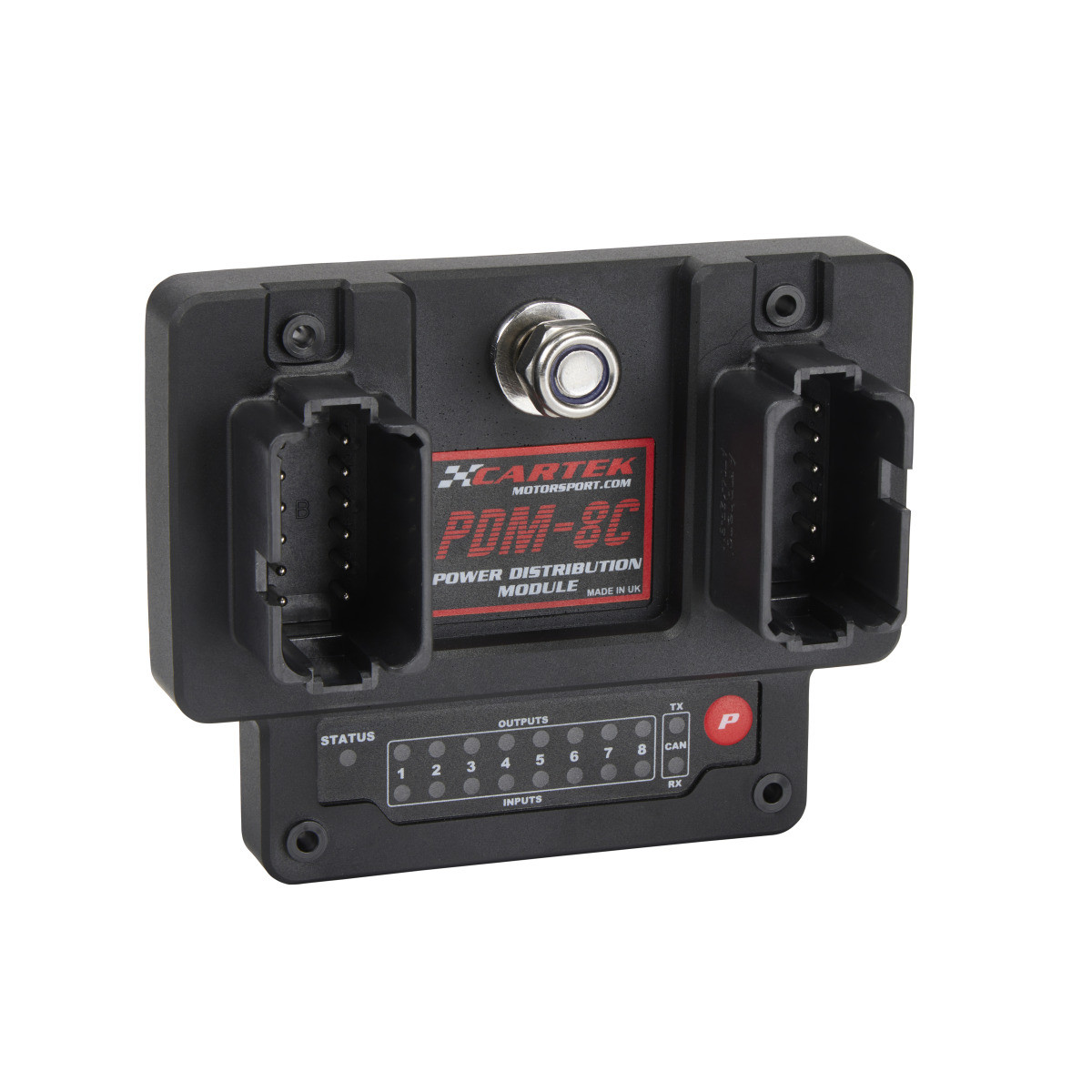

Módulo de Distribuição de Potência CARTEK PDM-8C de 8 canais CAN

O módulo de distribuição de potência Cartek PDM-8C de 8 canais com CAN centraliza a alimentação e o controlo dos equipamentos elétricos de um veículo de competição. As suas saídas protegidas permitem gerir, nomeadamente, as bombas de combustível, os ventiladores de arrefecimento, os pára-brisas aquecidos, as luzes e os motores dos limpa-para-brisas.

O módulo combina limiares de corrente configuráveis, funções predefinidas e comunicação CAN para adaptar o funcionamento de cada equipamento. A sua configuração é efetuada através do botão integrado e das luzes de aviso, sem necessidade de computador, ou por meio de mensagens CAN.

Saídas de potência e proteção

• Duas saídas de alta potência: limiar máximo de 40 A por saída, com 30 A em contínuo recomendado.
• Quatro saídas padrão: limite máximo de 20 A por saída, com 15 A em contínuo recomendado.
• Duas saídas otimizadas para limpa-vidros: limite máximo de 15 A por saída, com 10 A em contínuo recomendado.

A corrente total máxima do módulo está limitada a 120 A. Os limites individuais não devem, portanto, ser somados para determinar a sua capacidade total.

A proteção eletrônica desliga automaticamente uma saída em caso de sobreintensidade ou curto-circuito. É possível selecionar uma função de arranque progressivo (Soft Start ) para equipamentos com uma corrente de arranque elevada, como bombas e ventiladores.

Características técnicas

• Marca: Cartek.
• Modelo: PDM-8C.
• Referência do fabricante: CK-PDM-08C.
• Saídas de potência: 8.
• Corrente total máxima: 120 A.
• Tensão de funcionamento: 8 a 18 V.
• Entradas configuráveis: 8.
• Entradas auxiliares: 3.
• Modos de entrada: ativo baixo, ativo alto, disparo por flanco, ativação permanente ou sinal PWM.
• Frequência máxima do sinal PWM de entrada: 200 Hz.
• Comunicação: CAN Bus, comando e diagnóstico.
• Indicação de estado: luzes de aviso RGB para entradas e saídas.
• Dimensões anunciadas: 108 × 86 mm.
• Peso: 220 g.
• Construção: eletrônica totalmente encapsulada para resistir à água, à sujidade, aos choques e às vibrações.
• Ligações: dois conectores estanques de 12 pinos do tipo Deutsch DT.

Funções de controlo

As funções padrão incluem o comando por entrada, o piscar a 1 Hz, uma ativação temporizada de 5 ou 10 minutos e uma manutenção do funcionamento de 5 ou 10 minutos após o comando ser desligado.

A lógica de iluminação permite controlar as luzes traseiras, os médios, os máximos e os faróis de longo alcance. Pode ativar automaticamente as luzes traseiras juntamente com os médios ou os máximos, e condicionar a ignição dos faróis de longo alcance à dos máximos.

A gestão dos limpa-para-brisas inclui as duas velocidades, a posição de repouso e um lavador de para-brisas que pode ativar automaticamente a velocidade elevada.

Comunicação CAN e diagnóstico

O CAN Bus permite controlar as saídas e transmitir dados de diagnóstico: estado das saídas, tensão, corrente e parâmetros de configuração. As três entradas auxiliares podem, nomeadamente, servir para o comando de ignição, para a posição de repouso dos limpa-vidros ou para a ativação dos faróis de chamada.

Conteúdo fornecido

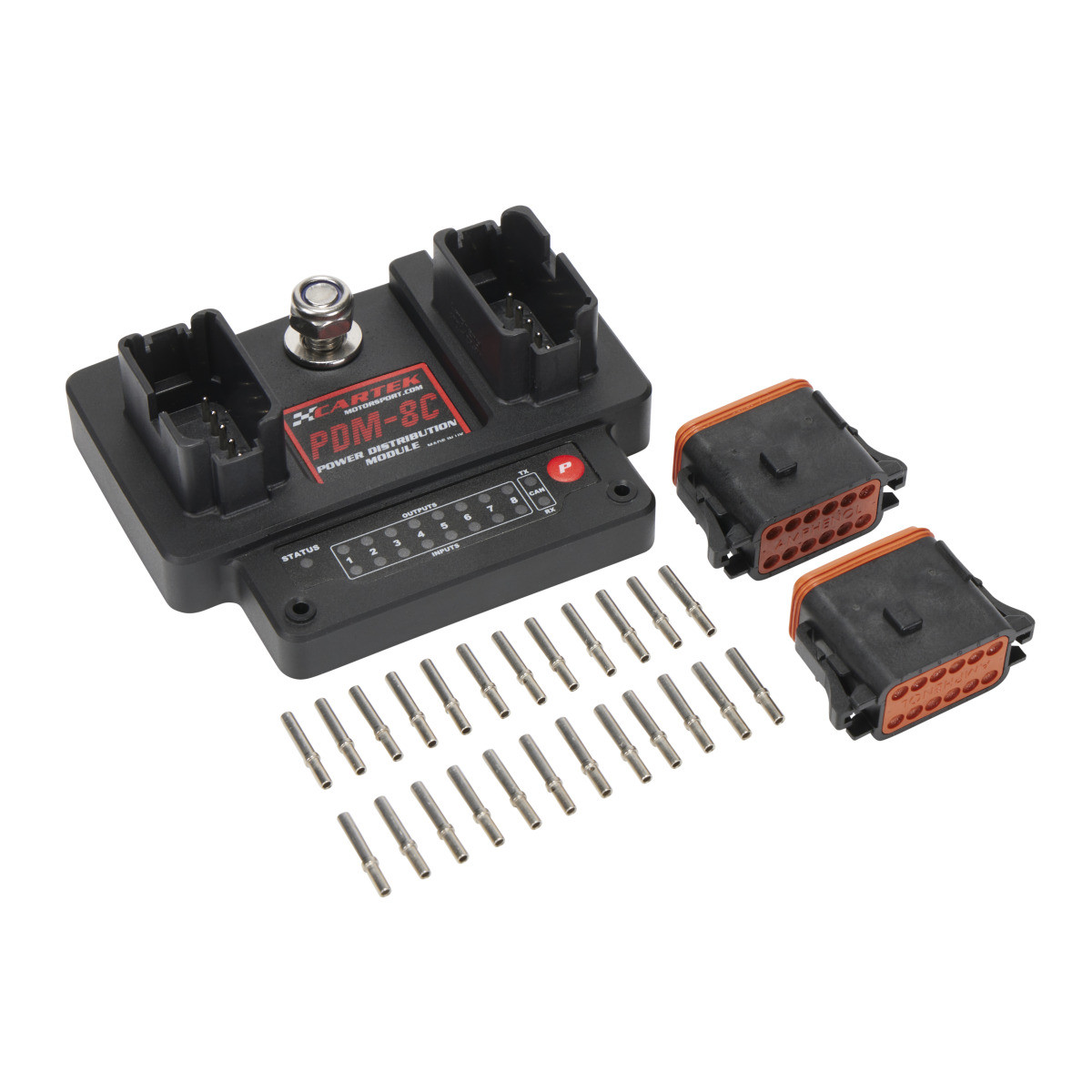

• Um módulo de distribuição de potência Cartek PDM-8C.
• Duas carcaças do conector de cablagem compatíveis.
• 24 contatos para crimpagem.

Adapte as secções dos cabos, os limiares de proteção e as funções selecionadas aos equipamentos ligados, de acordo com as instruções da Cartek.
