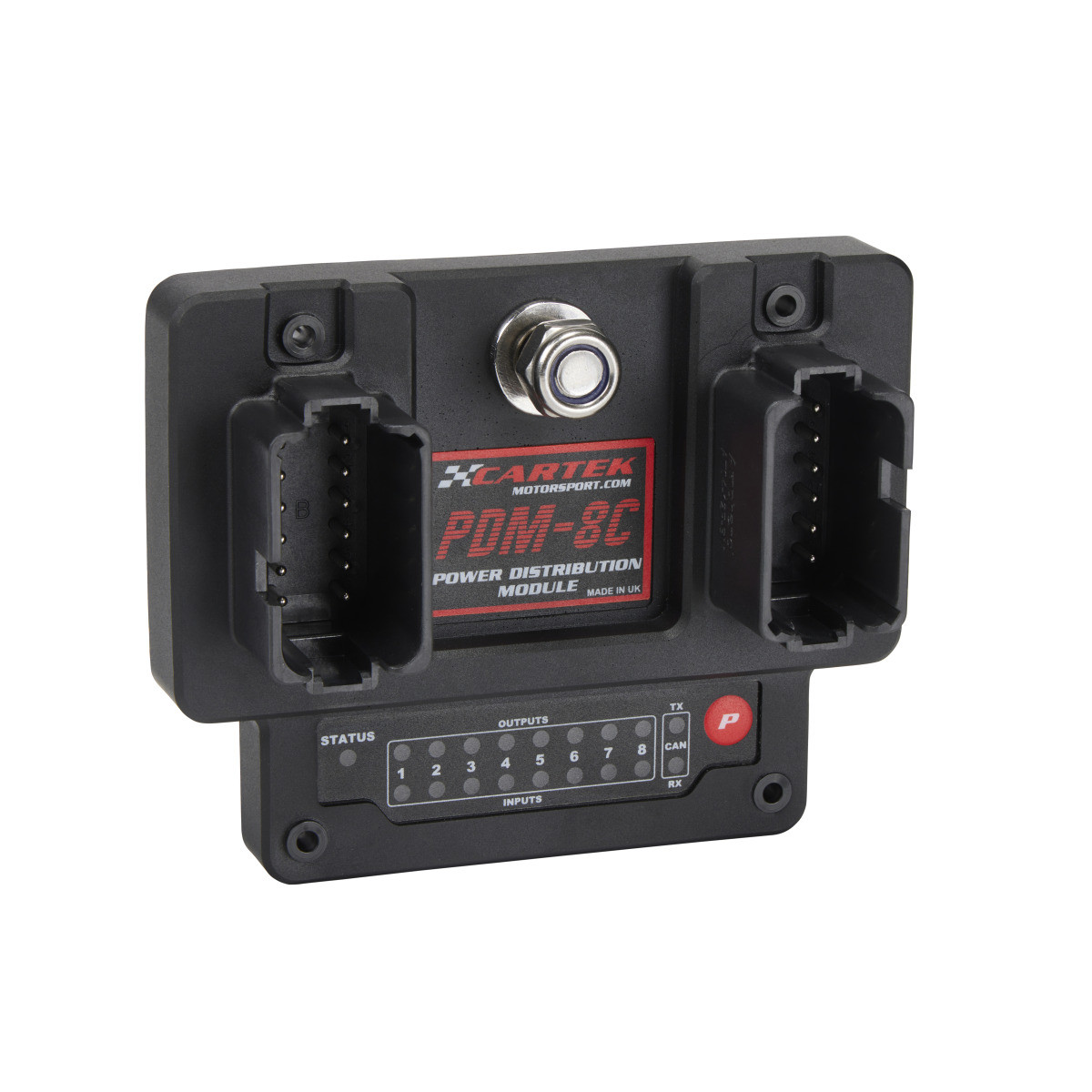

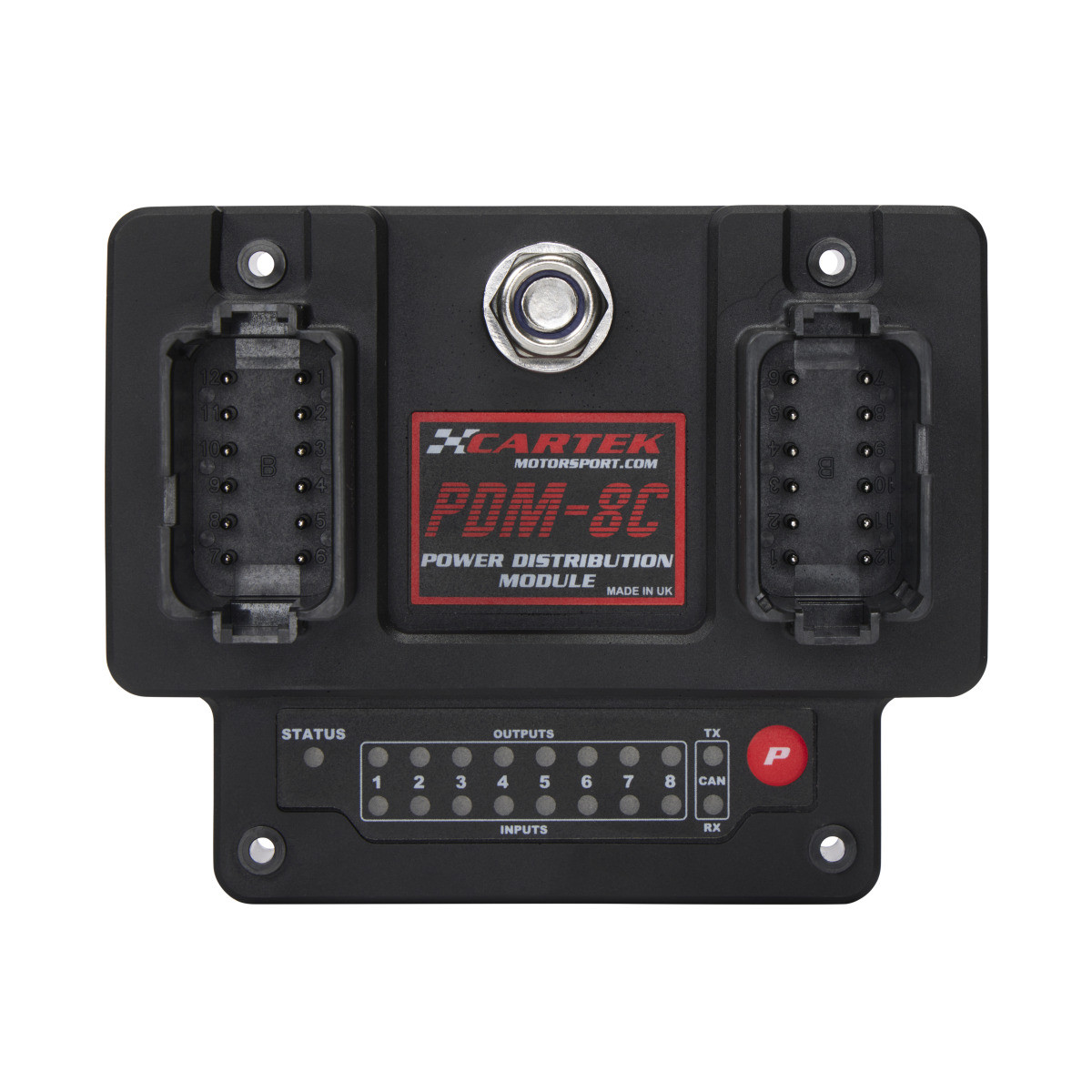

Módulo de distribución de potencia CARTEK PDM-8C de 8 canales CAN

El módulo de distribución de potencia Cartek PDM-8C de 8 canales con CAN centraliza la alimentación y el control de los equipos eléctricos de un vehículo de competición. Sus salidas protegidas permiten gestionar, entre otros, las bombas de combustible, los ventiladores de refrigeración, los parabrisas calefactables, las luces y los motores de los limpiaparabrisas.

El módulo combina umbrales de corriente configurables, funciones predefinidas y comunicación CAN para adaptar el funcionamiento de cada equipo. Su configuración se realiza mediante el botón integrado y los indicadores LED, sin necesidad de ordenador, o mediante mensajes CAN.

Salidas de potencia y protección

• Dos salidas de alta potencia: umbral máximo de 40 A por salida, con 30 A recomendados en continuo.
• Cuatro salidas estándar: umbral máximo de 20 A por salida, con 15 A recomendados en continuo.
• Dos salidas optimizadas para limpiaparabrisas: umbral máximo de 15 A por salida, con una corriente continua recomendada de 10 A.

La corriente total máxima del módulo está limitada a 120 A. Por lo tanto, los umbrales individuales no deben sumarse para determinar su capacidad total.

La protección electrónica desconecta automáticamente una salida en caso de sobreintensidad o cortocircuito. Se puede seleccionar una función de arranque progresivo (Soft Start ) para equipos que presenten una corriente de arranque elevada, como bombas y ventiladores.

Características técnicas

• Marca: Cartek.
• Modelo: PDM-8C.
• Referencia del fabricante: CK-PDM-08C.
• Salidas de potencia: 8.
• Corriente total máxima: 120 A.
• Tensión de funcionamiento: de 8 a 18 V.
• Entradas configurables: 8.
• Entradas auxiliares: 3.
• Modos de entrada: activo bajo, activo alto, activación por flanco, activación permanente o señal PWM.
• Frecuencia máxima de la señal PWM de entrada: 200 Hz.
• Comunicación: bus CAN, control y diagnóstico.
• Indicación de estado: indicadores LED RGB para entradas y salidas.
• Medidas declaradas: 108 × 86 mm.
• Peso: 220 g.
• Construcción: electrónica totalmente encapsulada para resistir el agua, la suciedad, los golpes y las vibraciones.
• Conexiones: dos conectores estancos de 12 pines tipo Deutsch DT.

Funciones de control

Las funciones estándar incluyen el control por entrada, el parpadeo a 1 Hz, una activación temporizada de 5 o 10 minutos y un mantenimiento del funcionamiento de 5 o 10 minutos tras la interrupción del control.

La lógica de iluminación permite controlar las luces traseras, las luces de cruce, las luces de carretera y las luces de largo alcance. Puede activar automáticamente las luces traseras junto con las luces de cruce o de carretera, y condicionar el encendido de las luces de largo alcance al de las luces de carretera.

La gestión de los limpiaparabrisas incluye las dos velocidades, la posición de reposo y una función de lavaparabrisas que puede activar automáticamente la velocidad alta.

Comunicación CAN y diagnóstico

El bus CAN permite controlar las salidas y transmitir datos de diagnóstico: estado de las salidas, tensión, corriente y parámetros de configuración. Las tres entradas auxiliares pueden utilizarse, entre otras cosas, para el control del encendido, la posición de reposo de los limpiaparabrisas o la señal de faros.

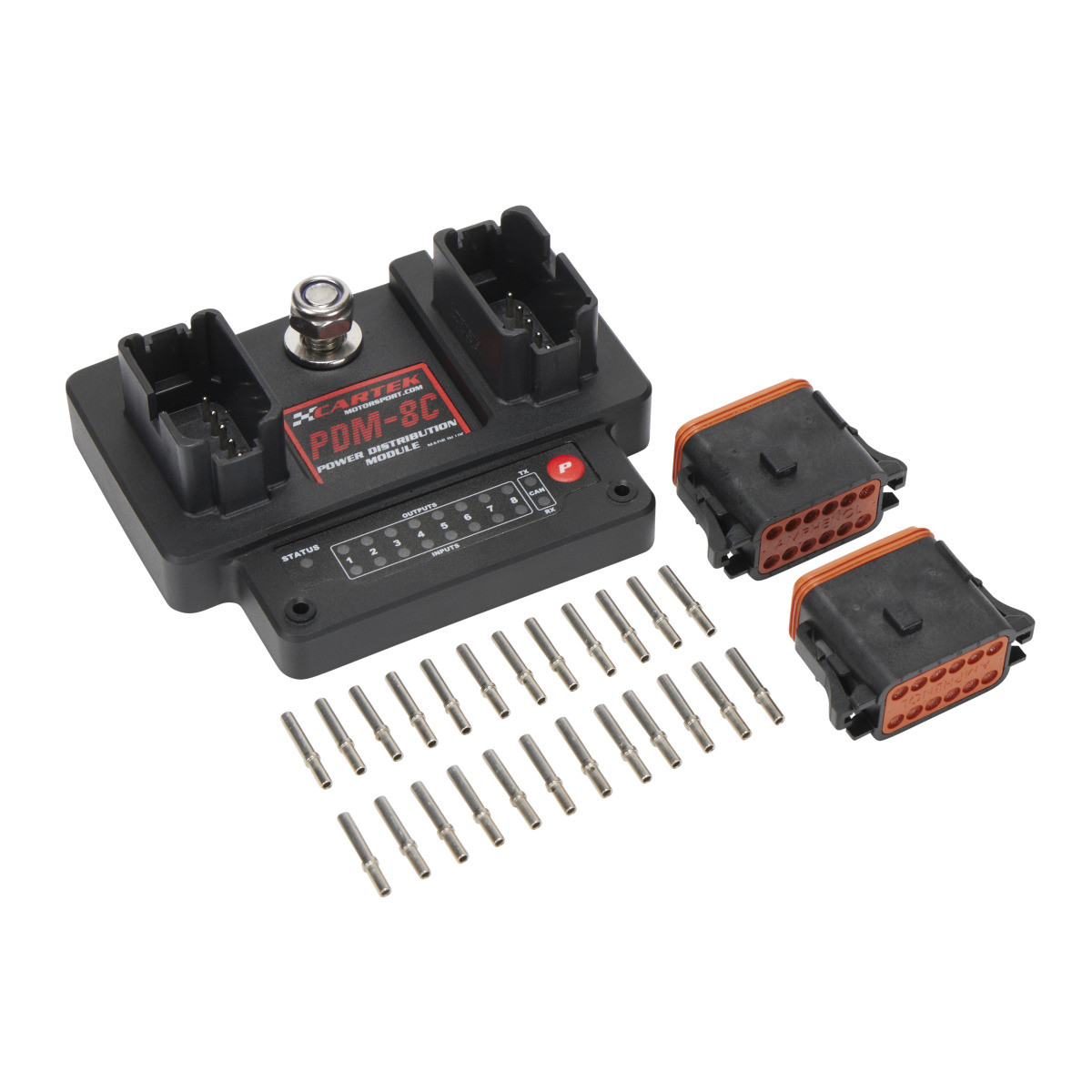

Contenido incluido

• Un módulo de distribución de potencia Cartek PDM-8C.
• Dos cajas de conexión de mazo compatibles.
• 24 contactos para crimpar.

Adapta las secciones de los cables, los umbrales de protección y las funciones seleccionadas a los equipos conectados, de acuerdo con las instrucciones de Cartek.
