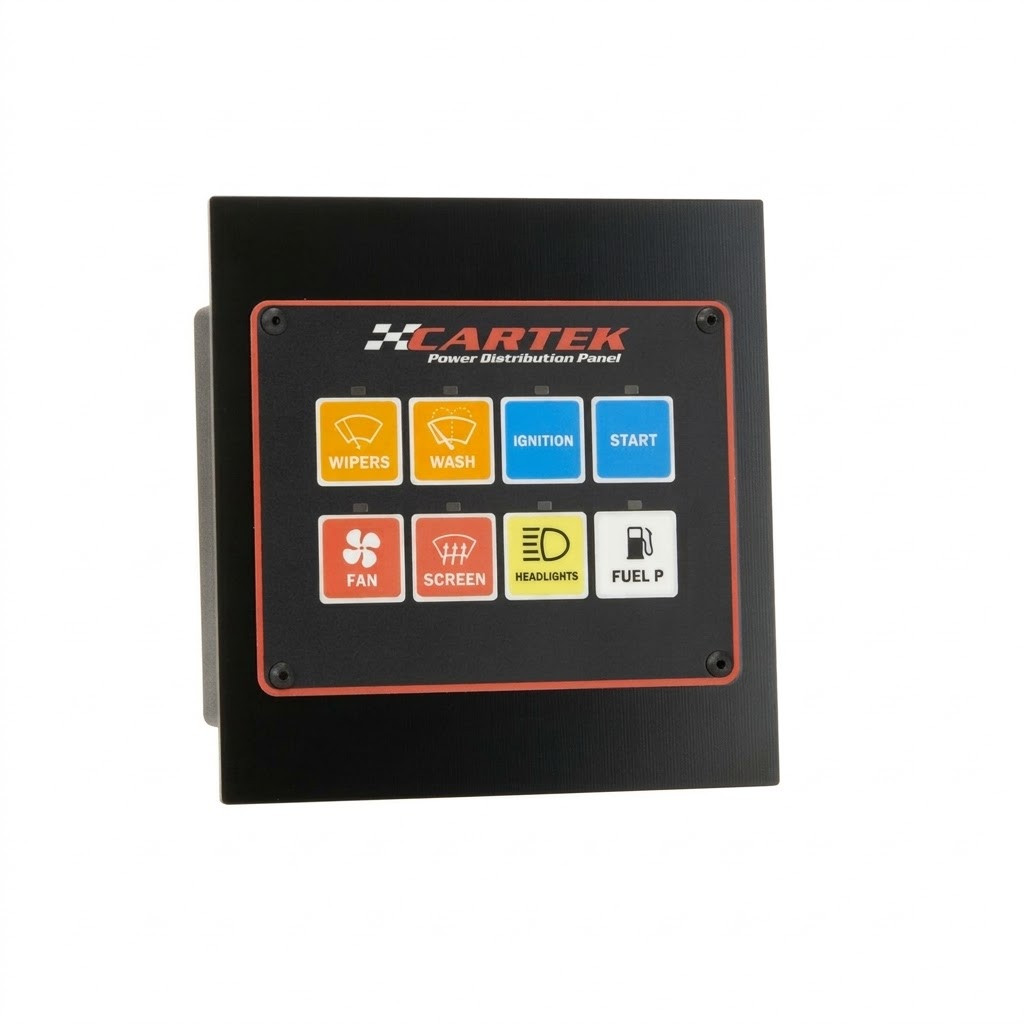

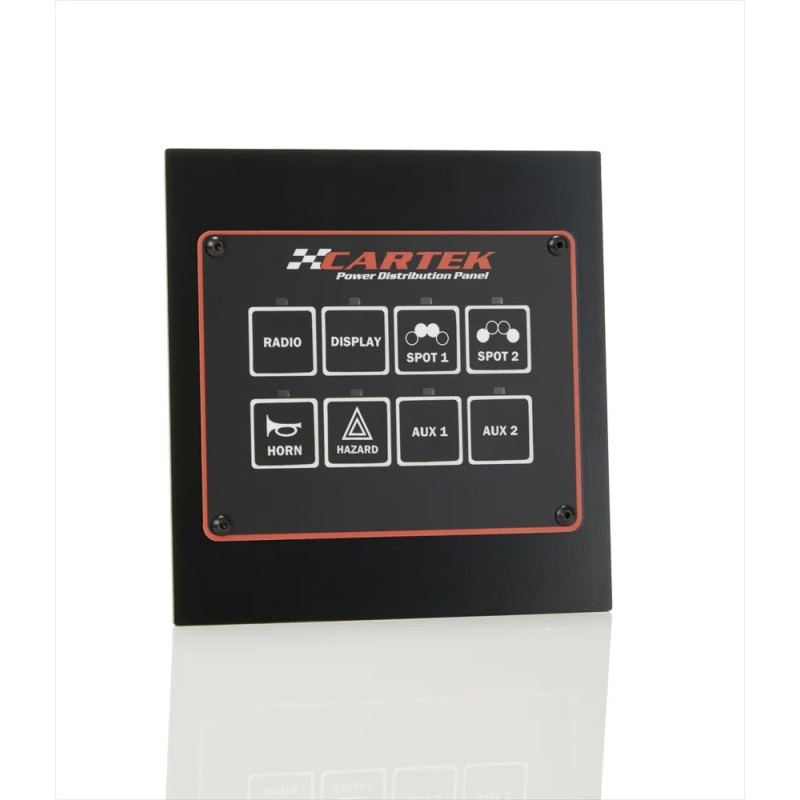

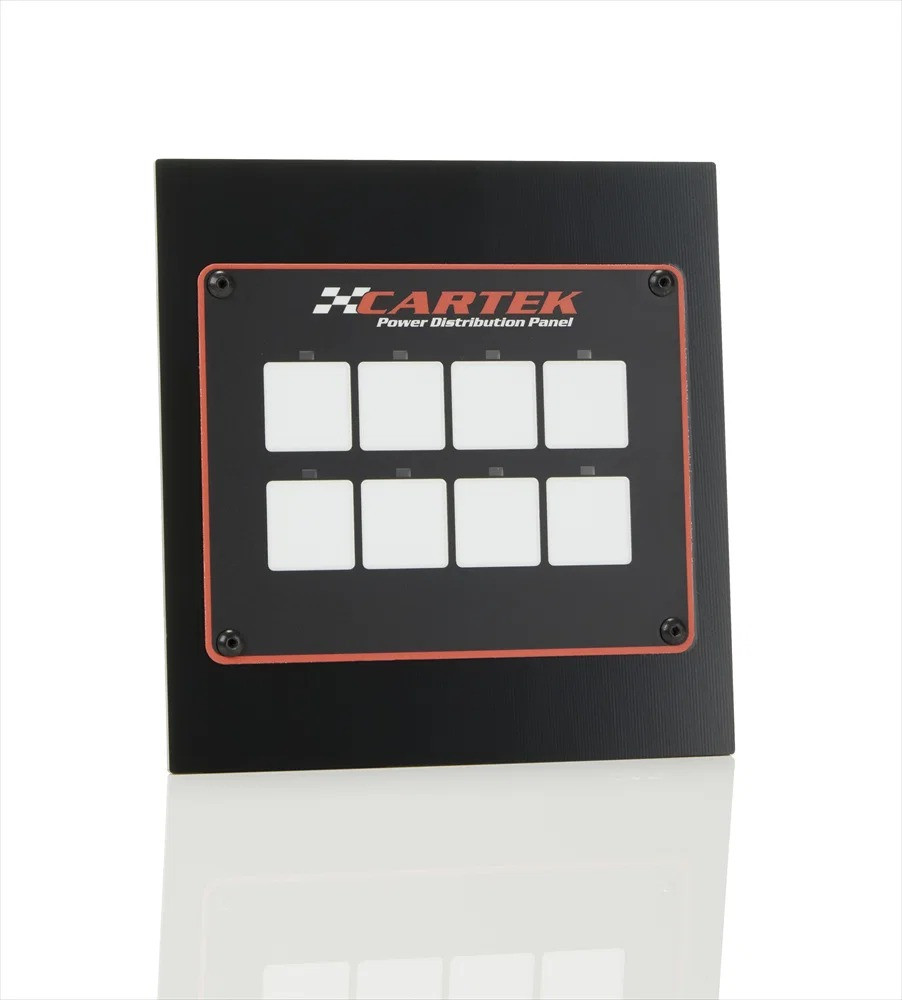

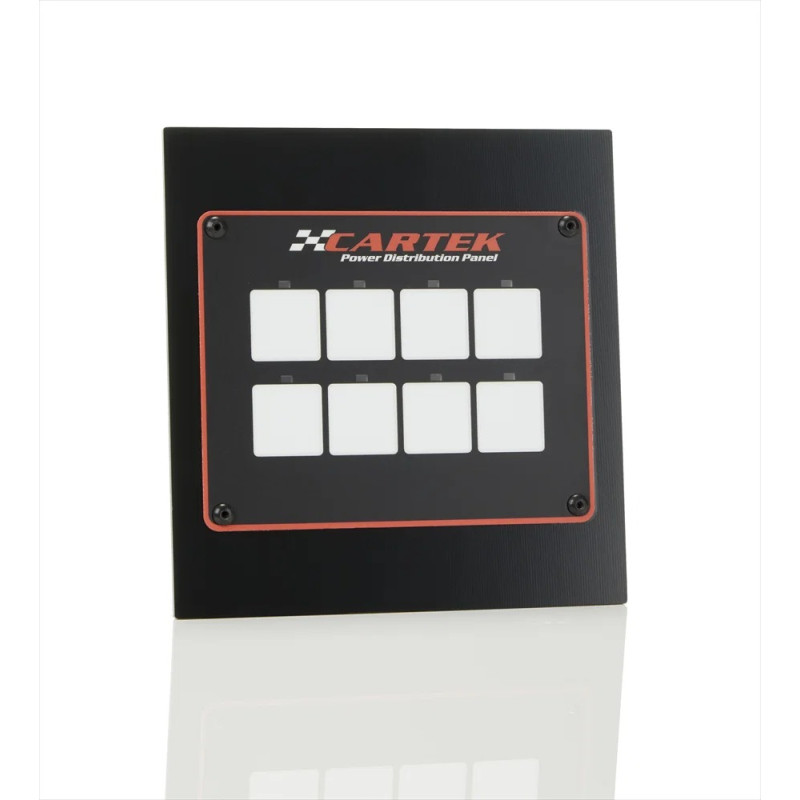

Panel de distribución de electricidad Cartek PDP-08 de 8 canales

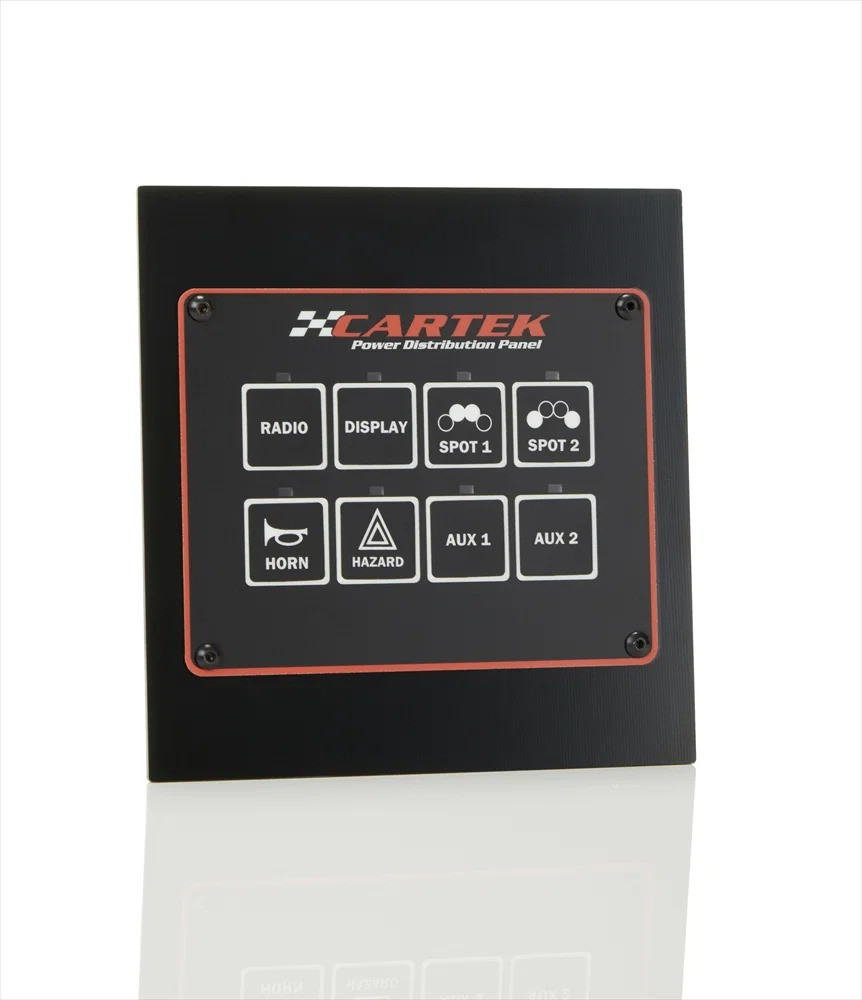

El panel de distribución de electricidad Cartek PDP-08 de 8 canales centraliza la alimentación y el control de los equipos eléctricos de un vehículo de competición. Reúne en una misma carcasa un módulo de distribución de potencia y un panel de botones, para simplificar el mazo de cables y sustituir los fusibles, relés e interruptores de los circuitos que controla.

Cada canal cuenta con una protección electrónica contra sobrecorrientes y cortocircuitos. La función y el umbral de corriente se configuran directamente desde los botones del panel, sin necesidad de ordenador. A continuación, los equipos pueden controlarse desde el panel frontal, mediante interruptores remotos o a través de las entradas de la unidad de control del motor.

Características técnicas

• Marca: Cartek.
• Modelo: PDP-08.
• Referencia del fabricante: CK-PDP-08.
• Salidas de potencia: 8 canales configurables.
• Corriente total disponible en continuo: 80 A.
• Umbrales de corriente por canal: 5, 10 o 15 A.
• Asociación de dos canales: ajustes de 20, 25 o 30 A.
• Entradas de la unidad de control del motor: 8.
• Entradas/salidas de control: 8.
• Entrada dedicada al interruptor de puesta en marcha electrónico Cartek XR: 1.
• Control de los limpiaparabrisas: función específica con entrada de posición de reposo.
• Retroiluminación: dos niveles de intensidad.
• Medidas del panel frontal: 145 × 140 mm.
• Peso: 450 g.
• Temperatura de funcionamiento: de −10 a +85 °C.

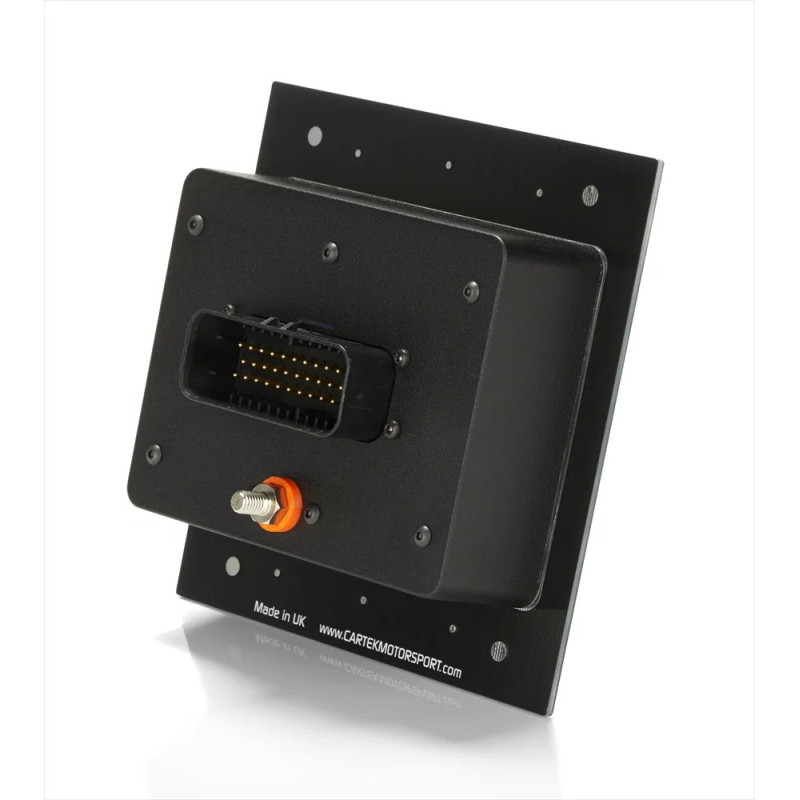

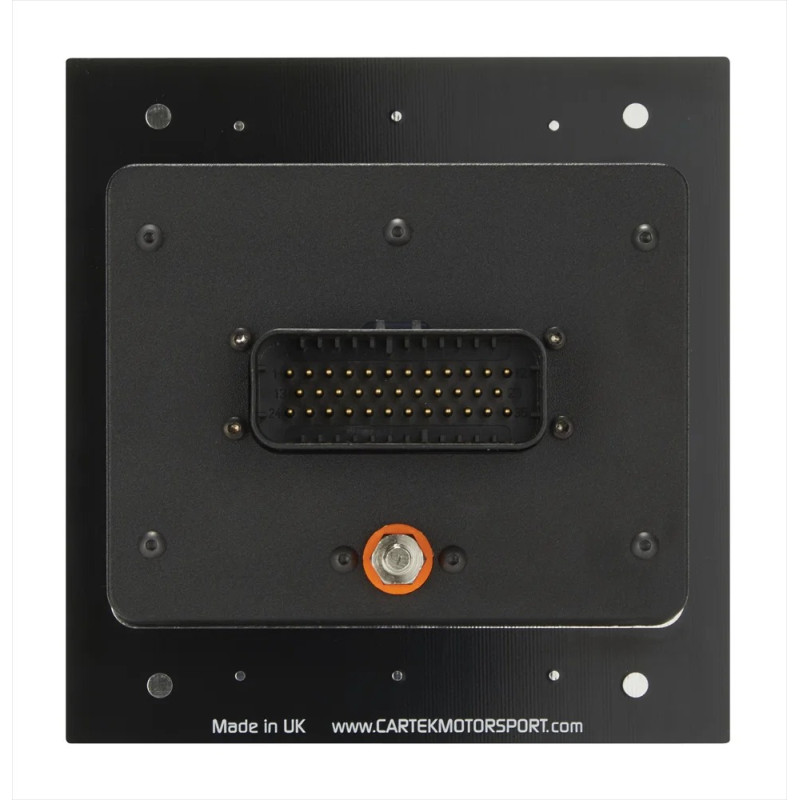

• Alimentación principal: polo positivo de la batería mediante espárrago M6.

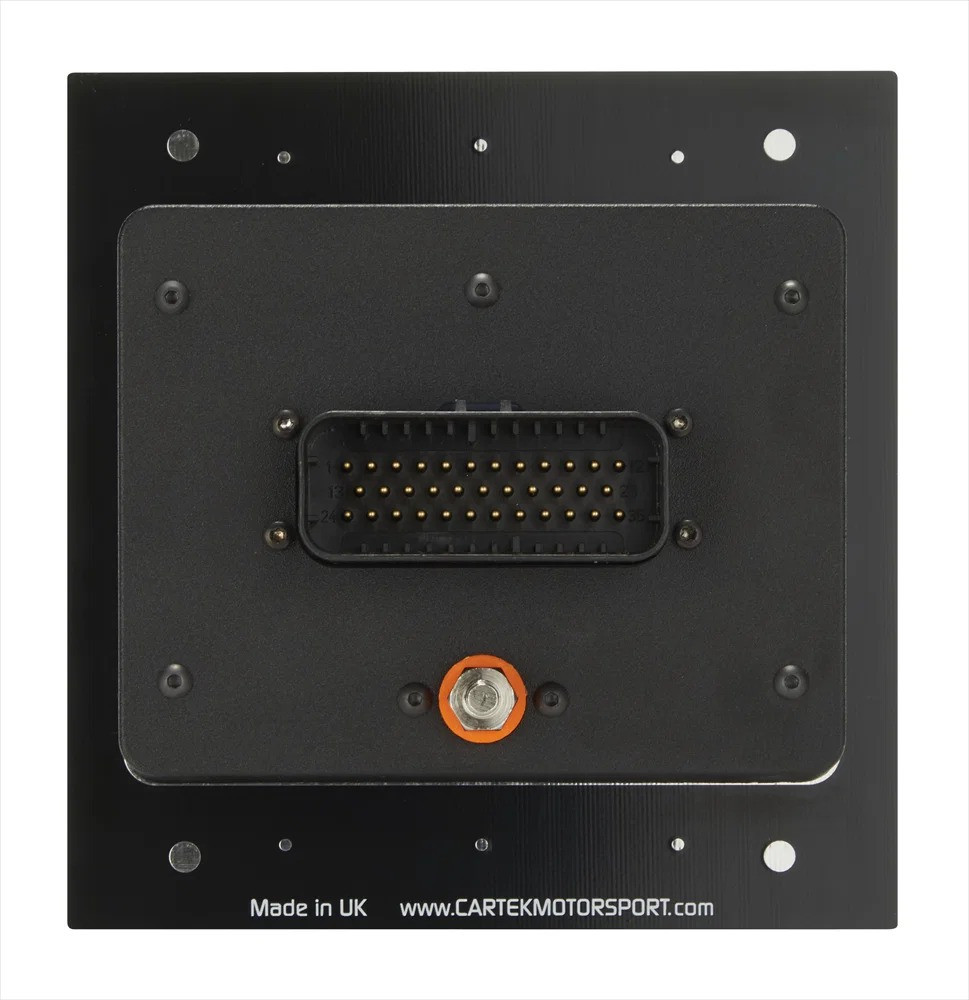

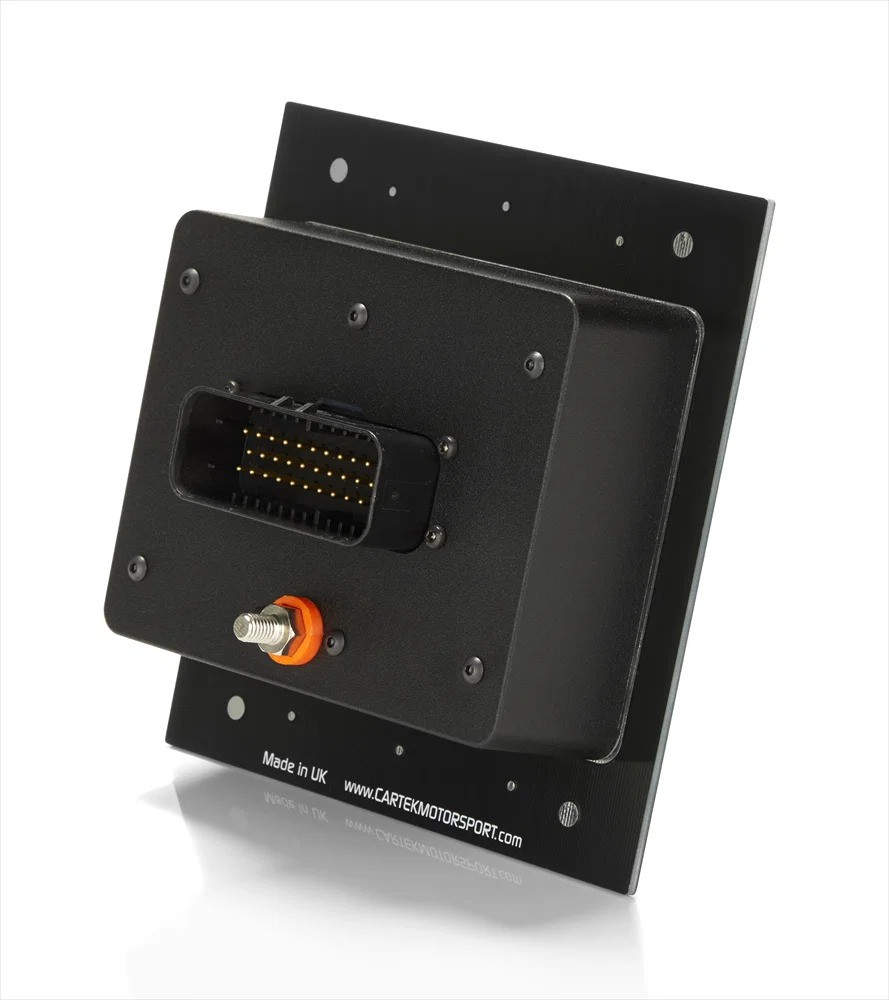

• Conector de cableado compatible: AMPSEAL negro 776164-1, no incluido.
• Protección contra la suciedad: juntas delantera y trasera.

Funciones configurables

• Control momentáneo: para una bomba de limpiaparabrisas o el control de un solenoide de arranque.
• Encendido/apagado con memoria: se mantiene el estado del canal tras un corte de alimentación.
• Encendido/apagado sin memoria: vuelve a apagarse tras un corte de alimentación.
• Comando temporizador: especialmente indicado para un parabrisas calefactado.
• Parpadeo: para el control de los intermitentes.
• Conmutación alterna: para la selección entre luces de cruce y luces de carretera.
• Control momentáneo a masa: para una entrada de la centralita, como la selección de un mapa de ajustes.

Control y diagnóstico

Los indicadores de estado permiten controlar cada canal: apagado cuando la salida está desactivada, encendido cuando la salida está activa y intermitente cuando se detecta una sobreintensidad o un cortocircuito.

Las entradas externas permiten mantener mandos remotos y autorizar a la unidad de control del motor a controlar determinados equipos, como una bomba de combustible.

Contenido y conexión

• Un panel de distribución de electricidad Cartek PDP-08.

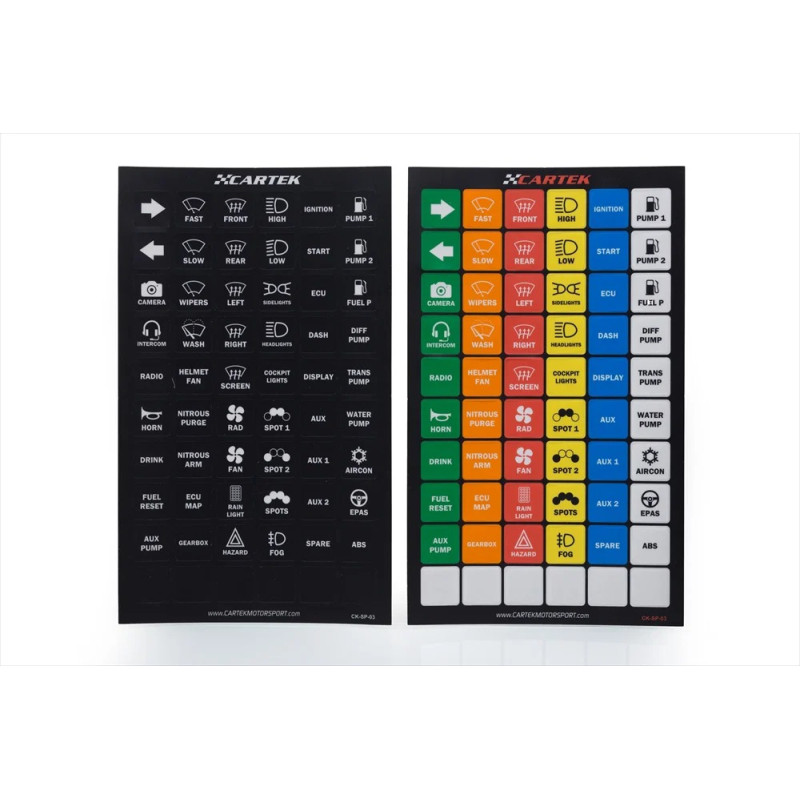

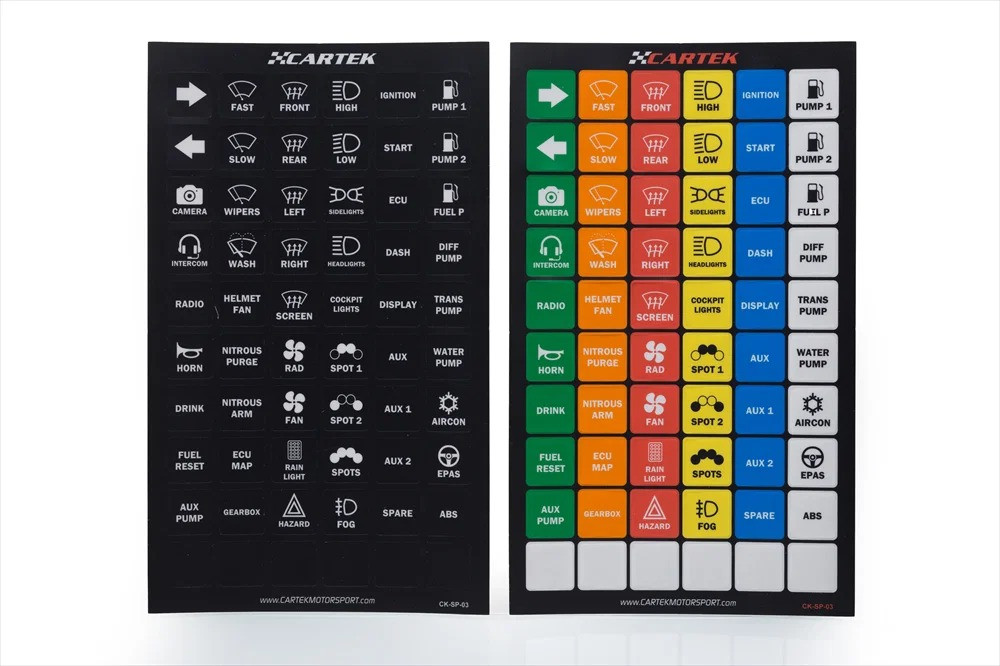

• Dos juegos de etiquetas: uno multicolor y otro en blanco y negro.

El conector del mazo de cables y los contactos no están incluidos. La conexión requiere un kit que se vende por separado: CK-PDP-CA con conector y cables precrimpados, o CK-PDP-LD con conector y contactos para crimpar.

Dimensiona el cableado en función de los equipos alimentados y respeta el límite total de 80 A en continuo. Los ajustes de 20 a 30 A requieren la combinación de dos canales, de acuerdo con las instrucciones de Cartek.
