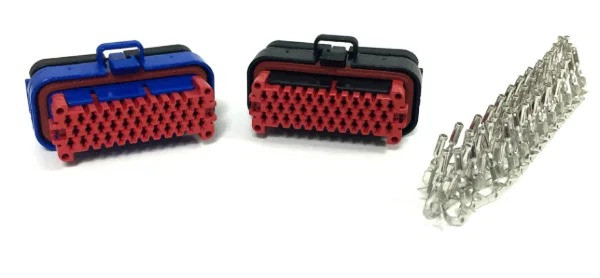

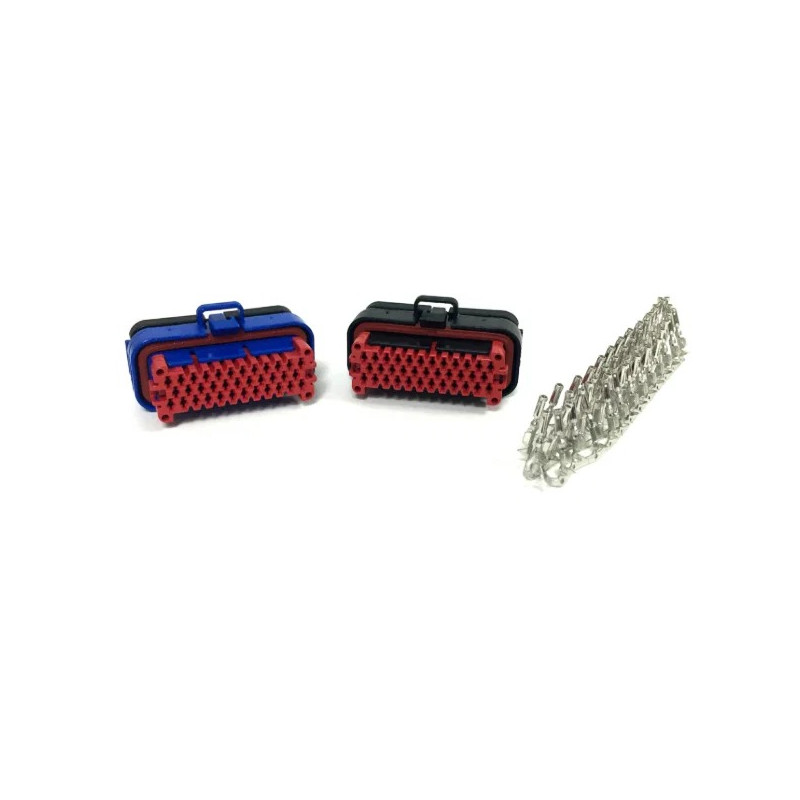

El kit de conectores Cartek para el panel PDP-16 permite realizar la conexión del mazo de cables al panel de distribución de electricidad Cartek de 16 canales. Incluye dos conectores traseros y 50 contactos a crimpar para confeccionar un cableado adaptado a los equipos del vehículo.
Los conectores negro y azul corresponden a las dos tomas traseras del panel. Los contactos se suministran por separado para preparar los cables antes de su inserción en las cajas de conexión del conector.
Cartek recomienda utilizar la herramienta de crimpado TE 58529-1 (herramienta de crimpado TE Connectivity Pro-Crimper III para contactos Multimate Tipo III+ y contactos Multimate Tipo VI). Un crimpado realizado con una herramienta inadecuada puede impedir que los contactos se coloquen correctamente en los conectores.
Prepare los cables, crimpe los contactos e insértelos según la disposición de pines indicada en el manual del panel PDP-16. Compruebe el retenedor de cada contacto y la correspondencia del cableado antes de conectar la alimentación.
