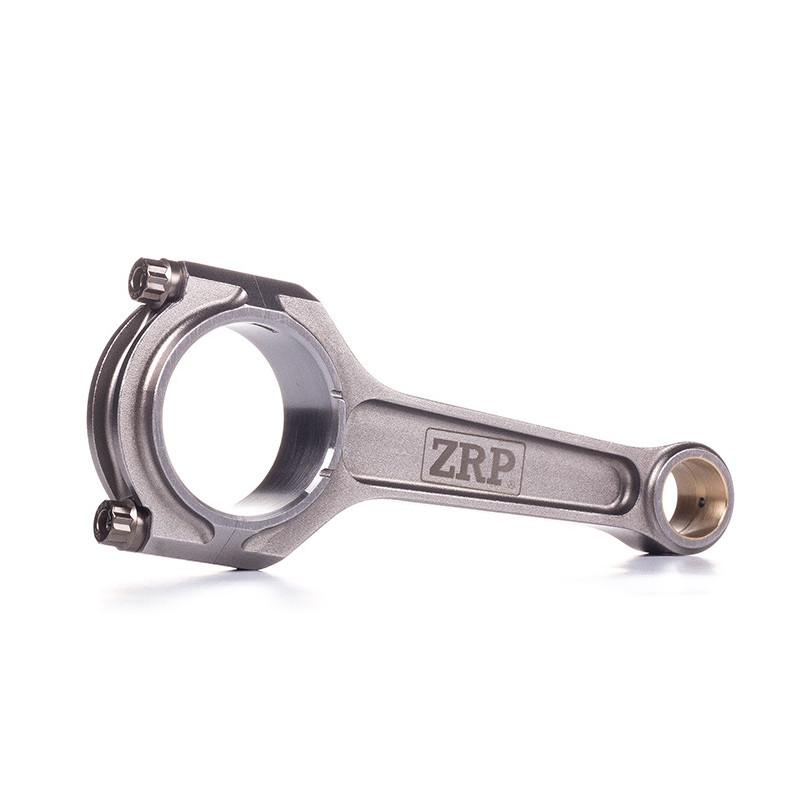

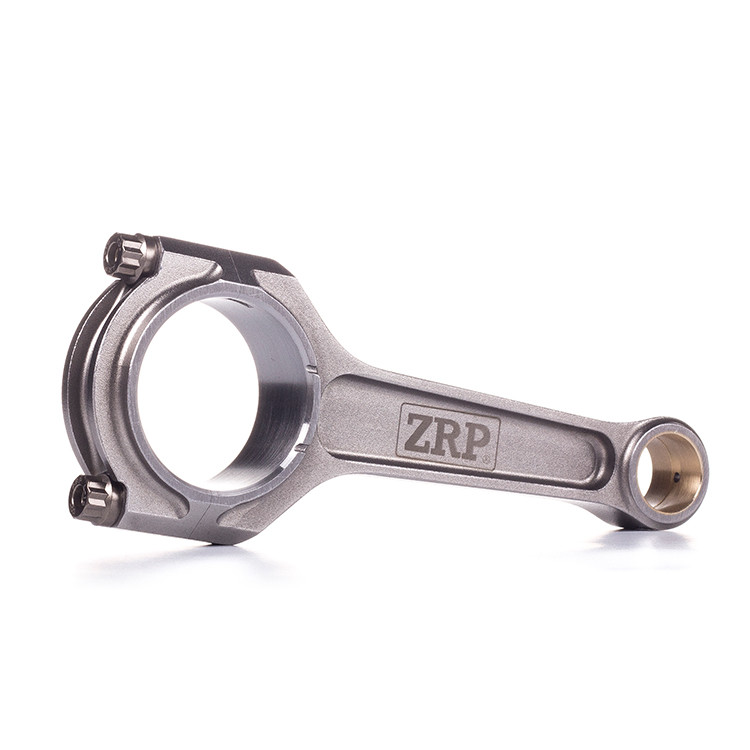

Bielas forjadas en I ZRP Volvo 740 940 B230 B234F 152 mm – juego de 4

Las bielas forjadas en perfil en I de ZRP para los Volvo 740 y 940 con motores B230 y B234F están destinadas a preparaciones de motor que utilicen un entre-eje de 152 mm. Su construcción en acero 4340 de alta resistencia y su perfil en I están diseñados para ofrecer una elevada rigidez y resistir las solicitaciones mecánicas repetidas.

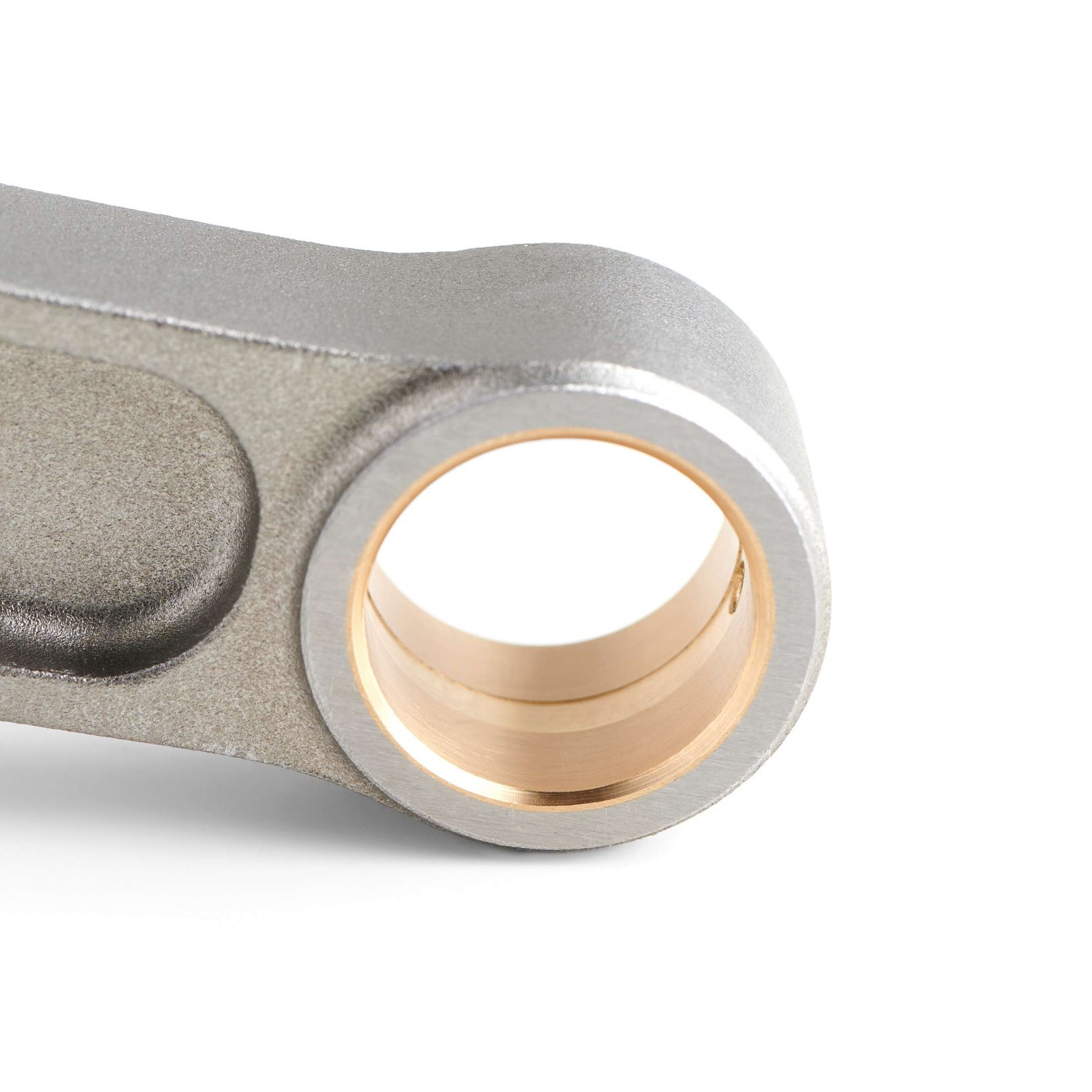

Los casquillos de talón de biela de AMPCO 18 incorporan una ranura radial que sirve de reserva de aceite para el eje del pistón de 23 mm. La referencia R-VOL-003-I incluye 4 bielas con tornillos y pernos ARP2000 de 3/8", lubricante de montaje ARP e instrucciones.

Características técnicas

• Marca: ZRP
• Referencia del fabricante: R-VOL-003-I
• Aplicaciones: Volvo 740 y 940 según motorización
• Códigos de motor: B230 y B234F
• Gama: Serie Estándar
• Perfil: en I, viga en I
• Materia: acero forjado 4340
• Longitud entre ejes: 152,00 mm
• Diámetro del eje del pistón: 23,00 mm
• Diámetro del alojamiento de los cojinetes de biela: 52,00 mm
• Ancho de la cabeza de biela: 29,46 mm
• Anillos de talón de biela: AMPCO 18
• Tornillos y pernos: ARP2000 de 3/8"
• Peso indicado por biela: 618 g
• Emparejamiento por peso: ± 1 g

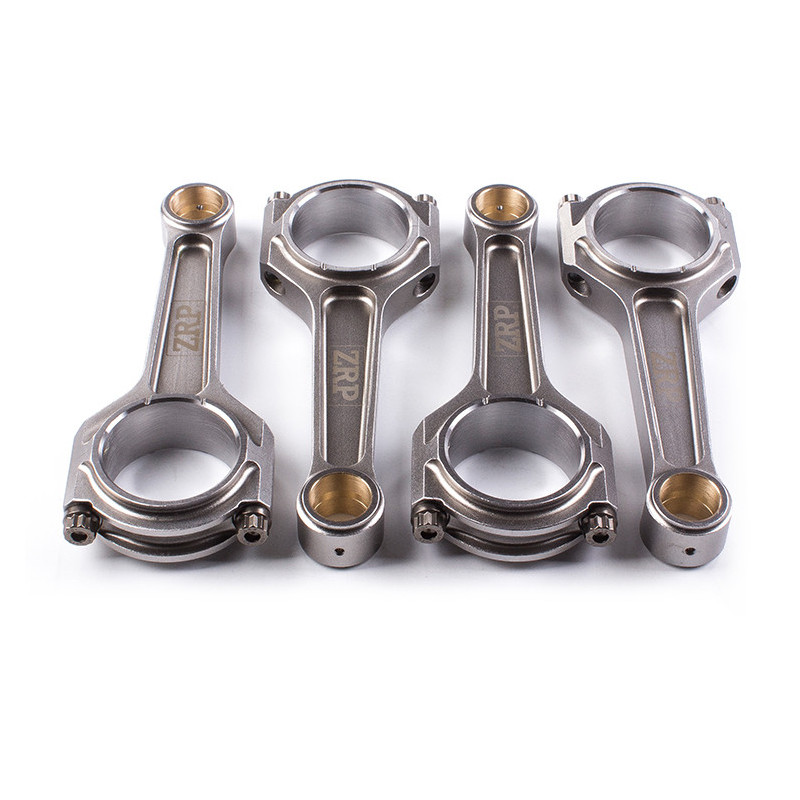

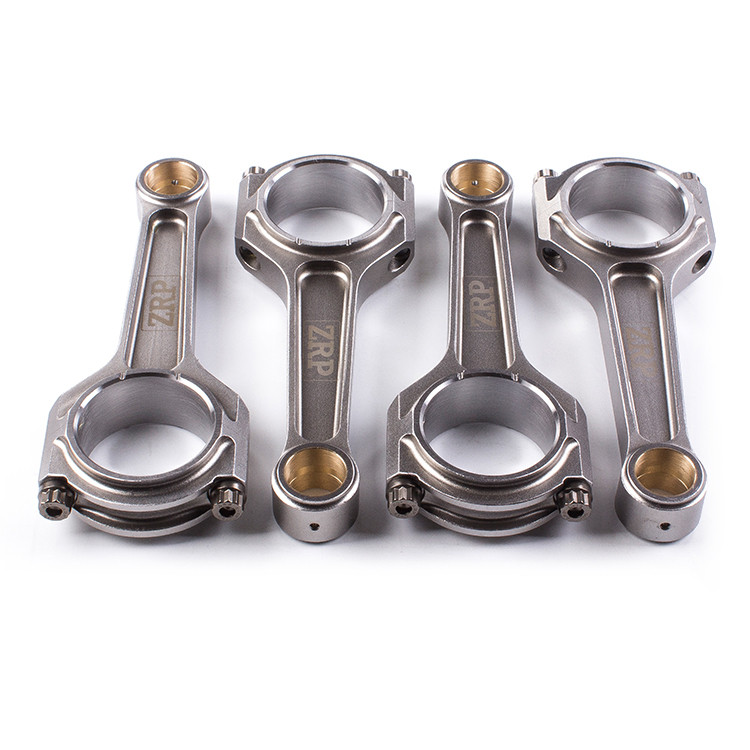

• Embalaje: juego de 4 bielas

Diseño y fabricación

• Cuerpo y tapa forjados por separado: construcción en dos piezas.
• Perfil en I: geometría que favorece la rigidez.
• Tapas con doble nervadura y espalda: armadura de la cabeza de biela.
• Vasos de centrado: reposicionamiento preciso de la tapa durante el montaje.
• Ranuras en los flancos de tope: aligeramiento de las zonas afectadas.
• Tratamientos térmicos en varias etapas: resistencia, estabilidad dimensional y resistencia a la fatiga.
• Granallado: mejora de la resistencia a la fatiga.
• Control por magnetoscopia: detección de defectos en las piezas forjadas.
• Mecanizado CNC: precisión declarada de hasta 0,0002", es decir, aproximadamente 0,005 mm.
• Tolerancia entre-eje: inferior a 0,001", es decir, 0,0254 mm.
• Control de flexión y torsión: verificación de la geometría.
• Análisis por elementos finitos: estudio informático de las tensiones.

Montaje en motores Volvo B230 y B234F

Comprueba que el entre-eje de 152 mm se ajuste a los pistones y a la carrera del cigüeñal utilizados. Comprueba las medidas de los árboles, los cojinetes, las holguras de funcionamiento y los espacios libres antes del montaje. Sigue las instrucciones de engrasado y sujeción específicas para los tornillos y pernos ARP2000 suministrados.

Puntos fuertes

• Acero forjado 4340 y perfil en I.
• Entre-eje de 152 mm y eje del pistón de 23 mm.
• Anillos AMPCO 18 con reserva de aceite.
• Tornillos y pernos ARP2000 incluidos.
• Juego de 4 bielas emparejadas en peso con una tolerancia de ± 1 g.
