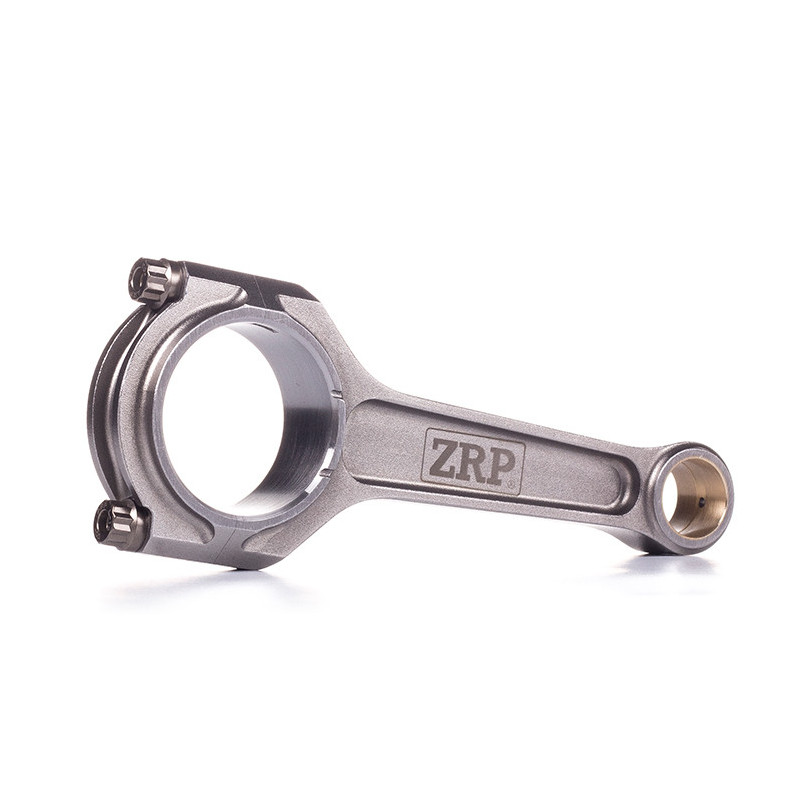

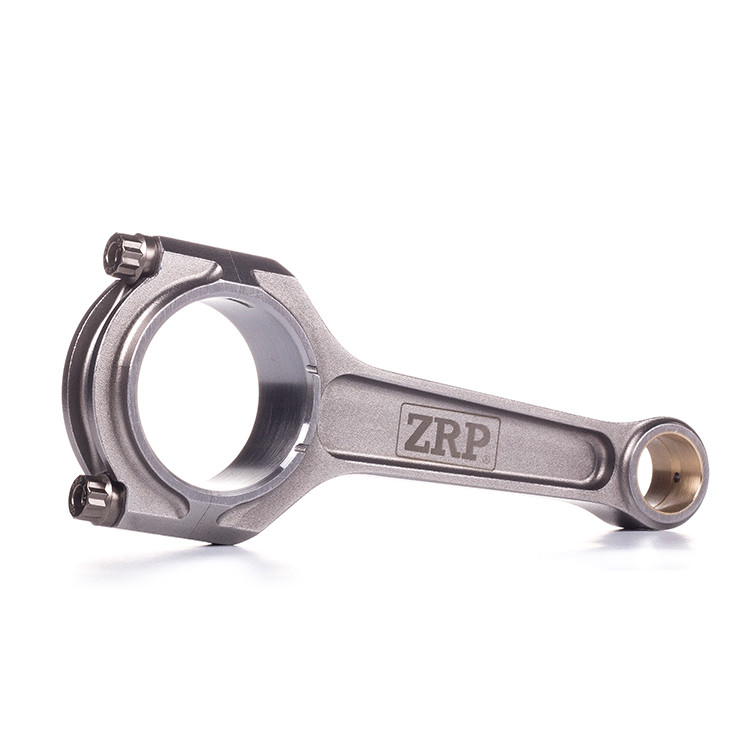

Bielas forjadas en I ZRP para Volvo 740, 940, B230 e B234F, 152 mm – conjunto de 4

As bielas forjadas em I ZRP para os Volvo 740 e 940 com motores B230 e B234F destinam-se a preparações de motor que utilizam uma distância entre centros de 152 mm. A sua construção em aço 4340 de alta resistência e o seu perfil em I foram concebidos para oferecer uma elevada rigidez e resistir a solicitações mecânicas repetidas.

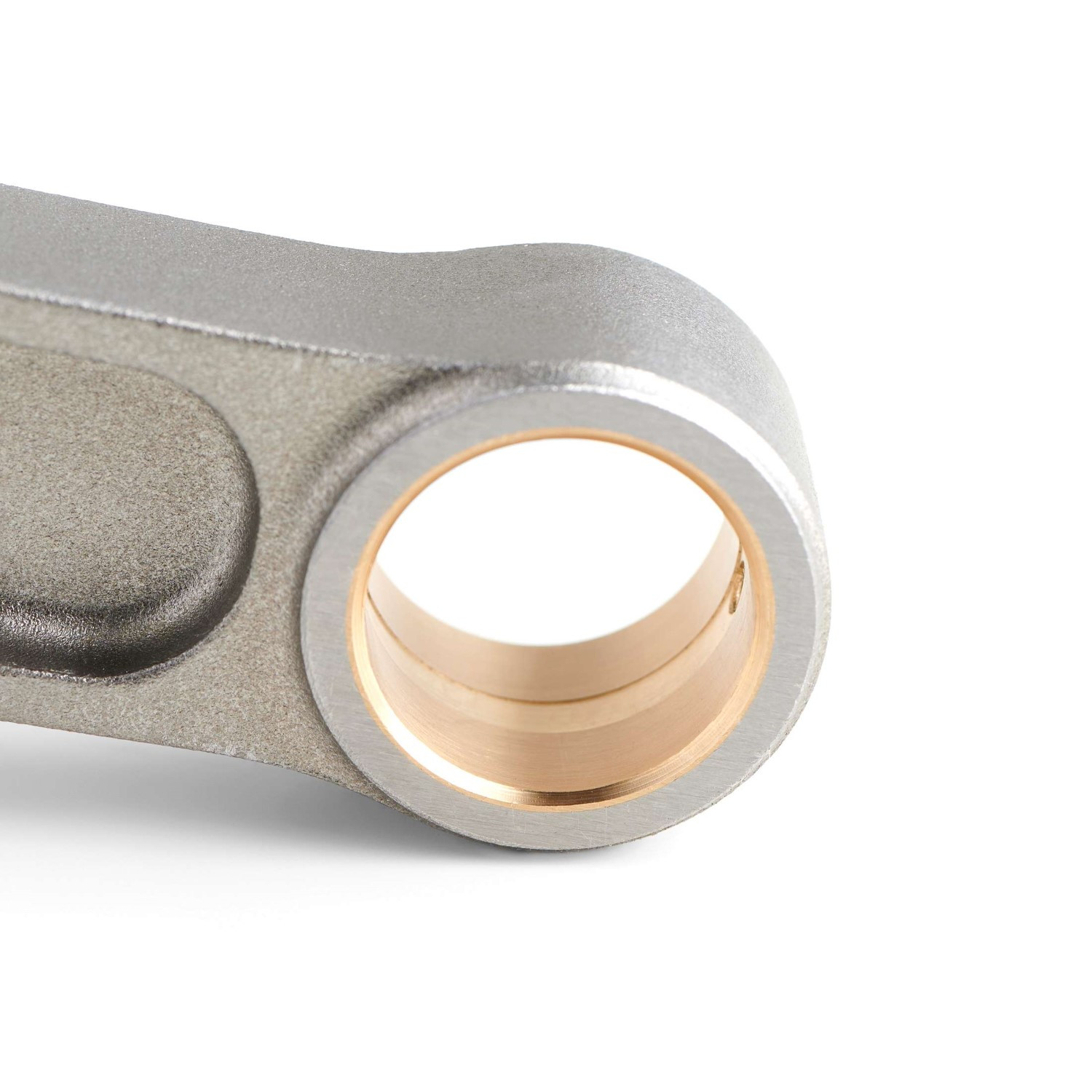

As anilhas do pé de biela em AMPCO 18 incluem uma ranhura radial que funciona como reservatório de óleo para o eixo do pistão de 23 mm. A referência R-VOL-003-I inclui 4 bielas com parafusos ARP2000 de 3/8", lubrificante de montagem ARP e instruções.

Características técnicas

• Marca: ZRP
• Referência do fabricante: R-VOL-003-I
• Aplicações: Volvo 740 e 940, consoante a motorização
• Códigos do motor: B230 e B234F
• Gama: Série Standard
• Perfil: em I, viga em I
• Material: aço forjado 4340
• Comprimento entre eixos: 152,00 mm
• Diâmetro do eixo do pistão: 23,00 mm
• Diâmetro do alojamento dos casquilhos de biela: 52,00 mm
• Largura da cabeça de biela: 29,46 mm
• Anéis do pé de biela: AMPCO 18
• Parafusos: ARP2000 de 3/8"
• Peso indicado por biela: 618 g
• Paridade de peso: ± 1 g

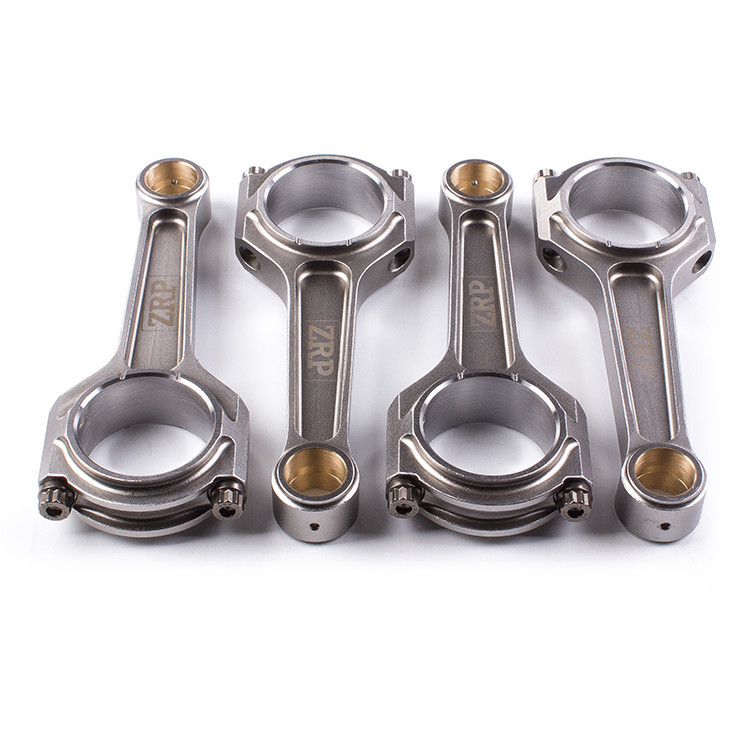

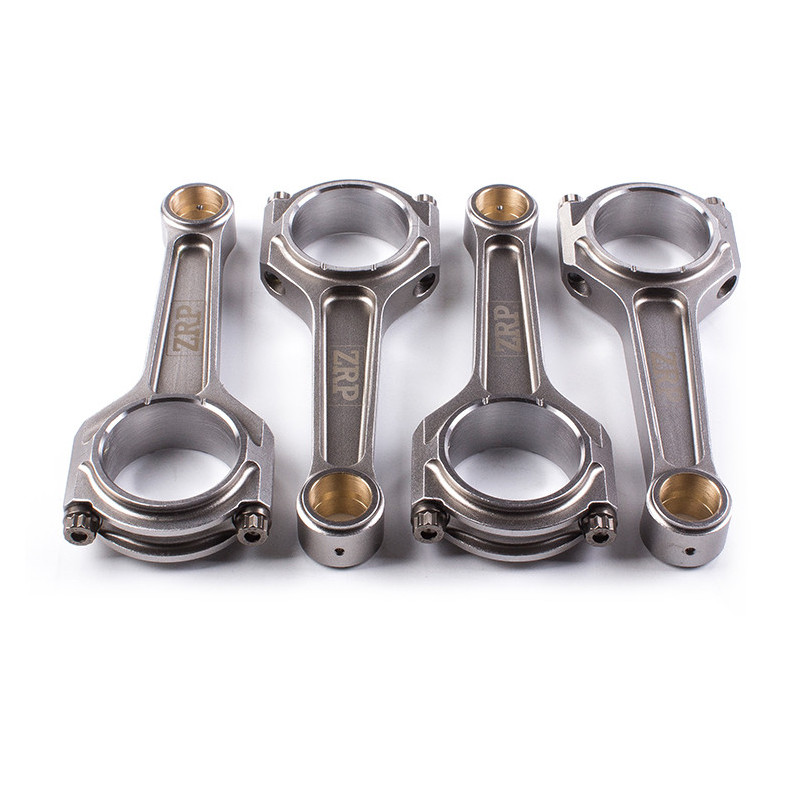

• Embalagem: conjunto de 4 bielas

Conceção e fabrico

• Corpo e tampa forjados separadamente: construção em duas peças.
• Perfil em I: geometria que favorece a rigidez.
• Capas com nervuras duplas e espádua: reforço da cabeça de biela.
• Soquetes de centragem: reposicionamento preciso da tampa na remontagem.
• Ranhuras nos flancos de encosto: redução do peso nas zonas em questão.
• Tratamentos térmicos em várias etapas: resistência, estabilidade dimensional e resistência à fadiga.
• Granalhagem: melhoria da resistência à fadiga.
• Controlo por magnetoscopia: deteção de defeitos nas peças forjadas.
• Maquinação CNC: precisão declarada até 0,0002", ou seja, cerca de 0,005 mm.
• Tolerância da distância entre centros: inferior a 0,001", ou seja, 0,0254 mm.
• Controlo de flexão e torção: verificação da geometria.
• Análise por elementos finitos: estudo computacional das tensões.

Montagem em motores Volvo B230 e B234F

Verifique se a distância entre centros de 152 mm corresponde aos pistões e ao curso do virabrequim utilizado. Verifique as dimensões dos eixos, as buchas, as folgas de funcionamento e as distâncias de segurança antes da montagem. Respeite as instruções de lubrificação e de aperto específicas para os parafusos ARP2000 fornecidos.

Pontos fortes

• Aço forjado 4340 e perfil em I.
• Distância entre centros de 152 mm e eixo do pistão de 23 mm.
• Anéis AMPCO 18 com reserva de óleo.
• Parafusos ARP2000 incluídos.
• Conjunto de 4 bielas emparelhadas com uma diferença de peso de ± 1 g.
