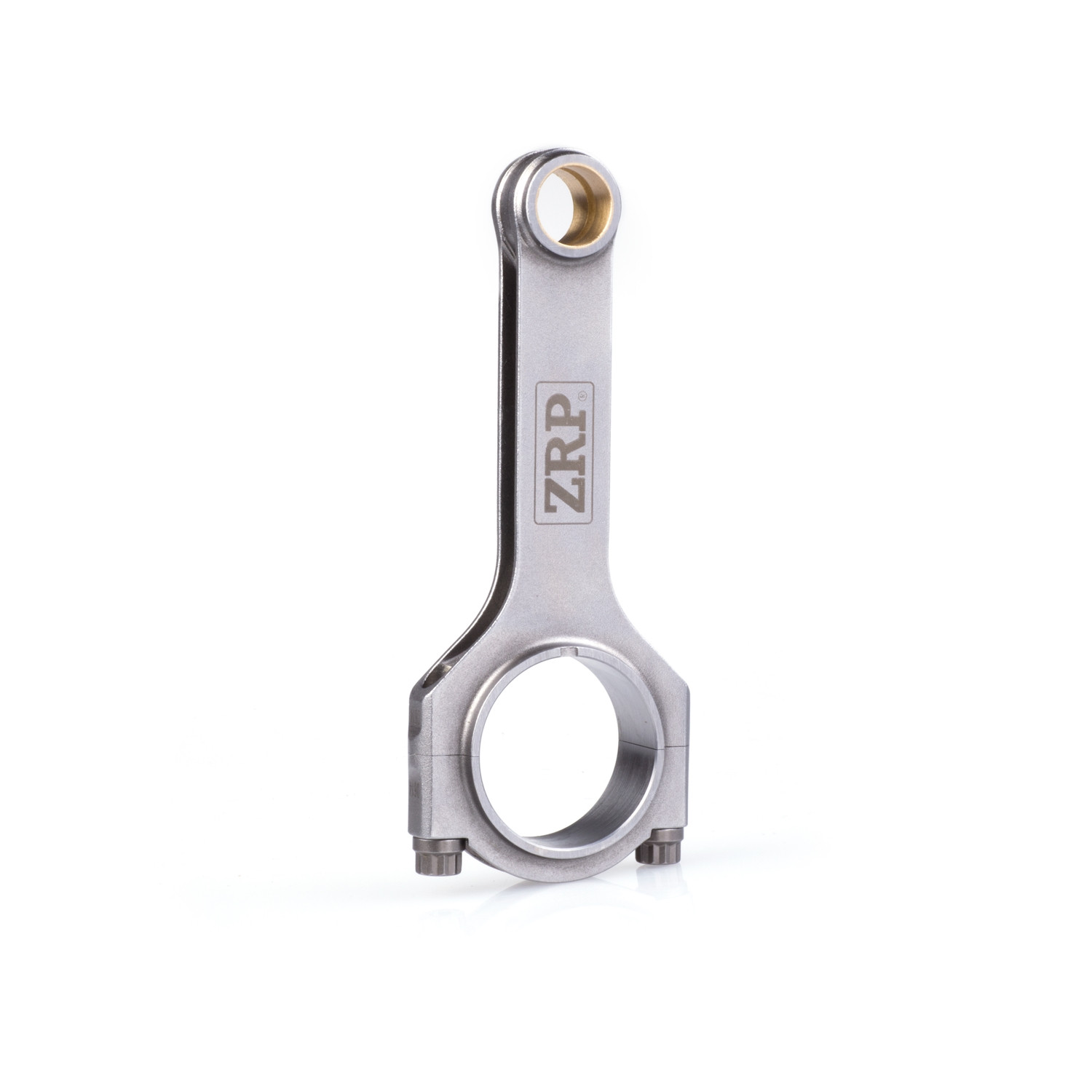

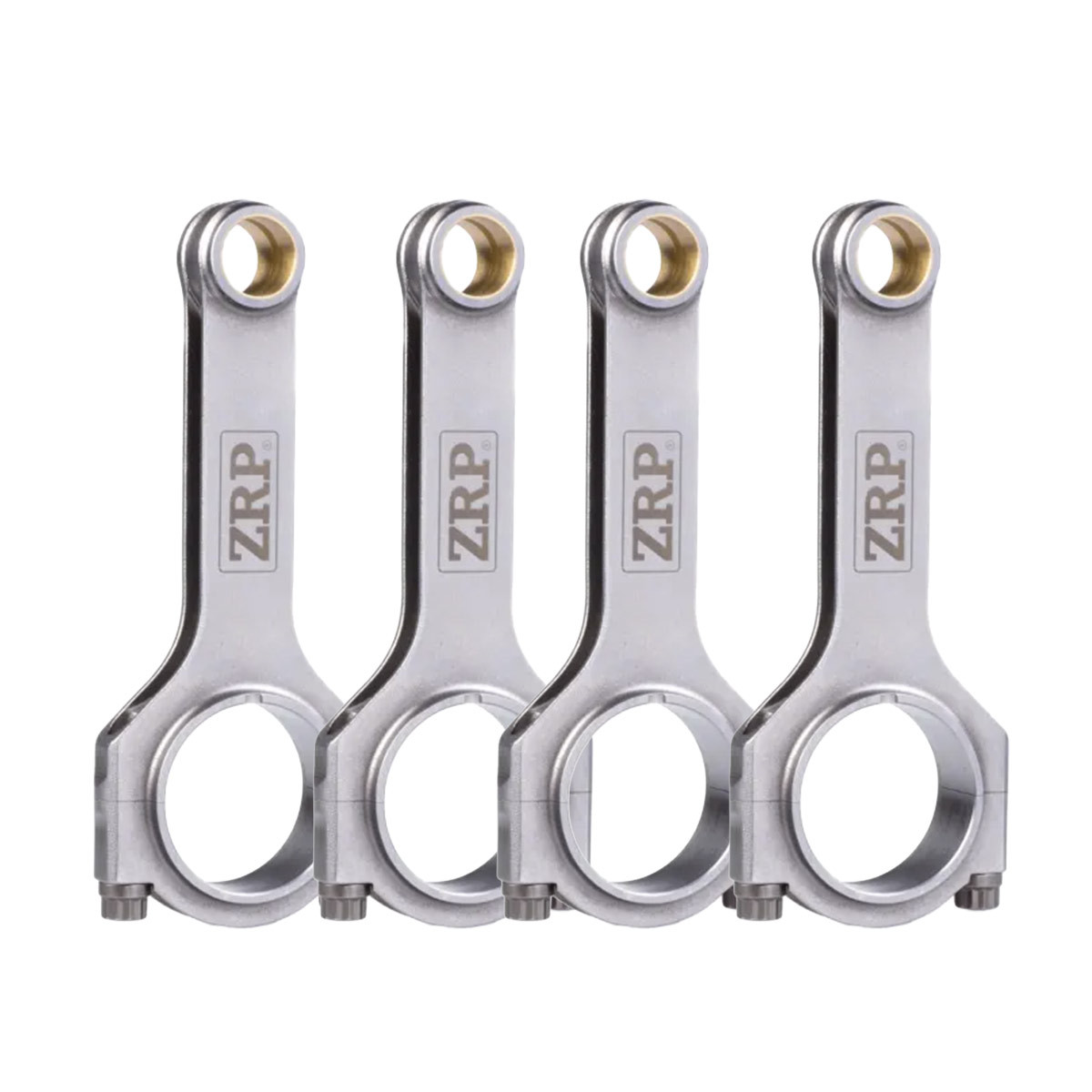

Bielas forjadas en H ZRP Peugeot 206 RC 2.0 16V EW10J4S – juego de 4

Las bielas forjadas en H ZRP para el Peugeot 206 RC 2,0 L 16V con motor EW10J4S (RFK) están diseñadas para preparaciones de motor que requieren resistencia mecánica y rendimiento a altas revoluciones. Fabricadas en acero 4340 de alta resistencia, presentan un entre-eje de 139 mm y admiten ejes del pistón de 21 mm.

El talón de biela nervado limita las deformaciones bajo los esfuerzos de inercia, al tiempo que controla la masa. Los anillos de biela cuentan con una ranura radial que sirve de reserva de aceite. El juego de 4 bielas R-PEU-003H incluye los tornillos y pernos ARP2000 de 3/8", el lubricante de montaje ARP y las instrucciones.

Características técnicas

• Marca: ZRP
• Referencia del fabricante: R-PEU-003H
• Aplicación: Peugeot 206 RC 2,0 L 16V
• Código del motor: EW10J4S (RFK)
• Gama: Standard Series
• Perfil: en H, viga en H
• Materia: acero forjado 4340
• Longitud entre ejes: 139,00 mm
• Diámetro del eje del pistón: 21,00 mm
• Ancho de la cabeza de biela: 24,18 mm
• Talón de biela: acanalado
• Anillos del talón de biela: bronce aleado con ranura de engrasado
• Tornillos y pernos: ARP2000 de 3/8"
• Resistencia a la tracción declarada de los tornillos y pernos: 220 000 psi
• Peso declarado por biela: 493 g
• Emparejamiento por peso: ± 1 g
• Embalaje: juego de 4 bielas

Diseño y fabricación

• Cuerpo y tapa forjados por separado: construcción de dos piezas.
• Talón de biela acanalado: mayor resistencia a los esfuerzos de inercia.
• Tapas con doble nervadura y espalda: armadura de la cabeza de biela.
• Vasos de centrado: reposicionamiento preciso de la tapa durante el montaje.
• Ranuras en los flancos de apoyo: aligeramiento de las zonas afectadas.
• Tratamientos térmicos en varias etapas: resistencia, estabilidad dimensional y resistencia a la fatiga.
• Granallado: mejora de la resistencia a la fatiga.
• Control por magnetoscopia: detección de defectos en las piezas forjadas.
• Mecanizado CNC: precisión declarada de hasta 0,0002", es decir, aproximadamente 0,005 mm.
• Tolerancia entre-eje: inferior a 0,001", es decir, 0,0254 mm.
• Control de flexión y torsión: verificación de la geometría.
• Análisis por elementos finitos: estudio informático de las tensiones.

Montaje en el motor EW10J4S

Antes del montaje, comprueba que los pistones, árboles, cojinetes y muñones se ajusten a las medidas de las bielas. Comprueba las holguras de funcionamiento y los espacios libres del conjunto móvil. Sigue las instrucciones de engrasado y sujeción de los tornillos y pernos ARP2000 suministrados.

Puntos fuertes

• Acero forjado 4340 y perfil en H.
• Talón de biela acanalado.
• Entre-eje de 139 mm y eje del pistón de 21 mm.
• Tornillos y pernos ARP2000 incluidos.
• Juego de 4 bielas emparejadas en peso con una tolerancia de ± 1 g.
