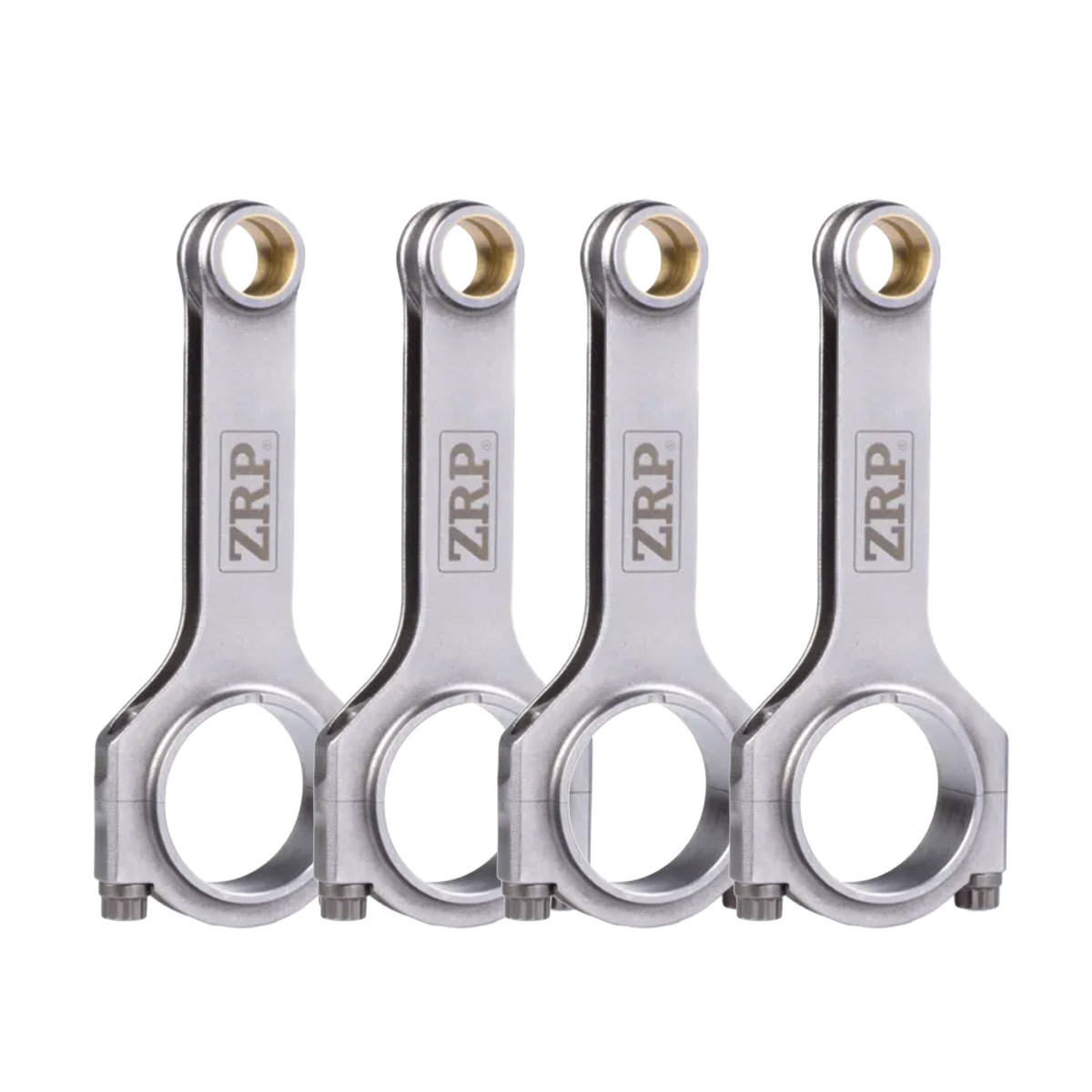

Bielas forjadas en H ZRP Peugeot 206 RC 2.0 16V EW10J4S – conjunto de 4

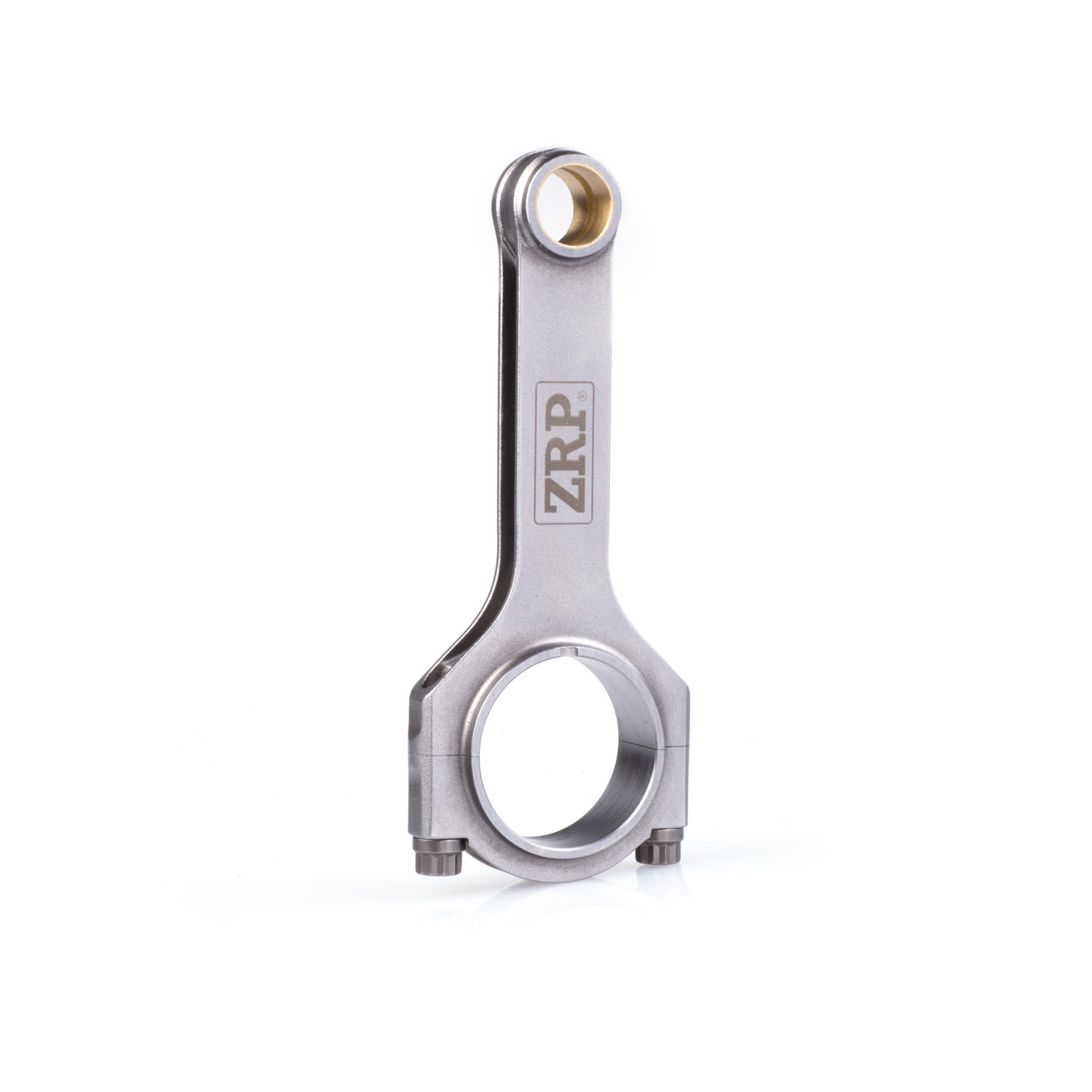

As bielas forjadas em H ZRP para o Peugeot 206 RC 2,0 L 16V com motor EW10J4S (RFK) foram concebidas para preparações de motor que exigem resistência mecânica e desempenho a altos regimes. Fabricadas em aço 4340 de alta resistência, apresentam uma distância entre centros de 139 mm e acomodam eixos do pistão de 21 mm.

O pé de biela nervurado limita as deformações sob esforços de inércia, ao mesmo tempo que controla a massa. Os anéis possuem uma ranhura radial que serve de reserva de óleo. O conjunto de 4 bielas R-PEU-003H inclui os parafusos ARP2000 de 3/8", o lubrificante de montagem ARP e as instruções.

Características técnicas

• Marca: ZRP
• Referência do fabricante: R-PEU-003H
• Aplicação: Peugeot 206 RC 2,0 L 16V
• Código do motor: EW10J4S (RFK)
• Gama: Série Standard
• Perfil: em H, H-Beam
• Material: aço forjado 4340
• Comprimento entre eixos: 139,00 mm
• Diâmetro do eixo do pistão: 21,00 mm
• Largura da cabeça de biela: 24,18 mm
• Pé de biela: nervurado
• Anéis do pé de biela: liga de bronze com ranhura de lubrificação
• Parafusos: ARP2000 de 3/8"
• Resistência à tração declarada dos parafusos: 220 000 psi
• Peso indicado por biela: 493 g
• Paridade de peso: ± 1 g
• Embalagem: conjunto de 4 bielas

Conceção e fabrico

• Corpo e tampa forjados separadamente: construção em duas peças.
• Pé de biela nervurado: melhor resistência aos esforços de inércia.
• Capas com nervuras duplas e espádua: reforço da cabeça de biela.
• Soquetes de centragem: reposicionamento preciso da tampa na remontagem.
• Ranhuras nos flancos de encosto: redução do peso nas zonas afetadas.
• Tratamentos térmicos em várias etapas: resistência, estabilidade dimensional e resistência à fadiga.
• Granalhagem: melhoria da resistência à fadiga.
• Controlo por magnetoscopia: deteção de defeitos nas peças forjadas.
• Maquinação CNC: precisão declarada até 0,0002", ou seja, cerca de 0,005 mm.
• Tolerância da distância entre centros: inferior a 0,001", ou seja, 0,0254 mm.
• Controlo de flexão e torção: verificação da geometria.
• Análise por elementos finitos: estudo computacional das tensões.

Montagem no motor EW10J4S

Antes da montagem, verifique se os pistões, eixos, mancais e bielas correspondem às dimensões das bielas. Verifique as folgas de funcionamento e as distâncias de segurança do conjunto móvel. Respeite as instruções de lubrificação e de aperto dos parafusos ARP2000 fornecidos.

Pontos fortes

• Aço forjado 4340 e perfil em H.
• Pé de biela nervurado.
• Distância entre centros de 139 mm e eixo do pistão de 21 mm.
• Parafusos ARP2000 incluídos.
• Conjunto de 4 bielas emparelhadas em peso com uma tolerância de ± 1 g.
