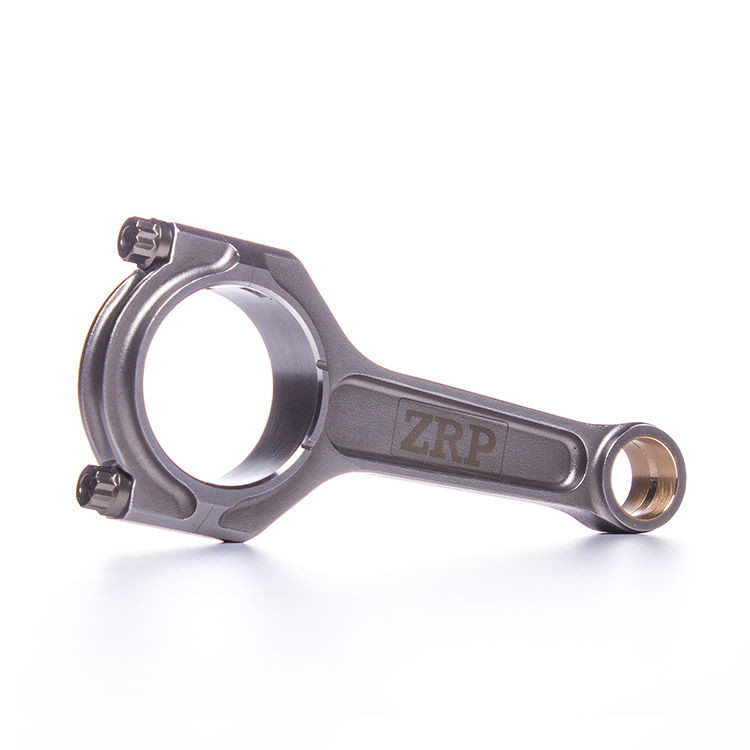

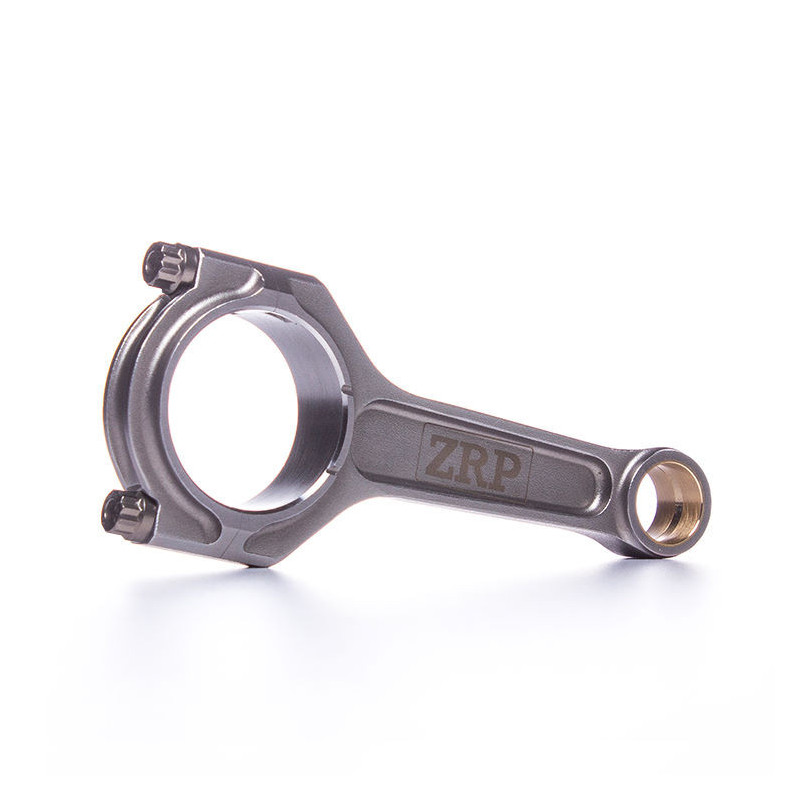

Bielas forjadas en I ZRP Volvo S40 V40 B4204T B4194 – conjunto de 4

As bielas forjadas em I ZRP para os modelos Volvo S40 e V40 com motores B4204T e B4194 destinam-se a preparações que procuram uma melhor resistência a solicitações mecânicas repetidas. A sua construção em aço 4340 de alta resistência combina um perfil rígido com cabeças com reforços.

A referência R-VOL-005-I-4 inclui 4 bielas com 139,50 mm entre eixos, concebidas para eixos do pistão de 23 mm. As anéis do pé de biela em AMPCO 18 possuem uma ranhura radial que funciona como reservatório de óleo. O conjunto é fornecido com parafusos ARP2000 de 3/8", o lubrificante de montagem ARP e as instruções.

Características técnicas

• Marca: ZRP
• Referência do fabricante: R-VOL-005-I-4
• Aplicações: Volvo S40 e V40
• Códigos do motor: B4204T e B4194
• Distribuição dos motores em questão: 16 válvulas
• Gama: Série Standard
• Perfil: em I, I-Beam
• Material: aço forjado 4340
• Comprimento entre eixos: 139,50 mm
• Diâmetro do eixo do pistão: 23,00 mm
• Diâmetro do alojamento dos casquilhos de biela: 53,00 mm
• Largura da cabeça de biela: 25,65 mm

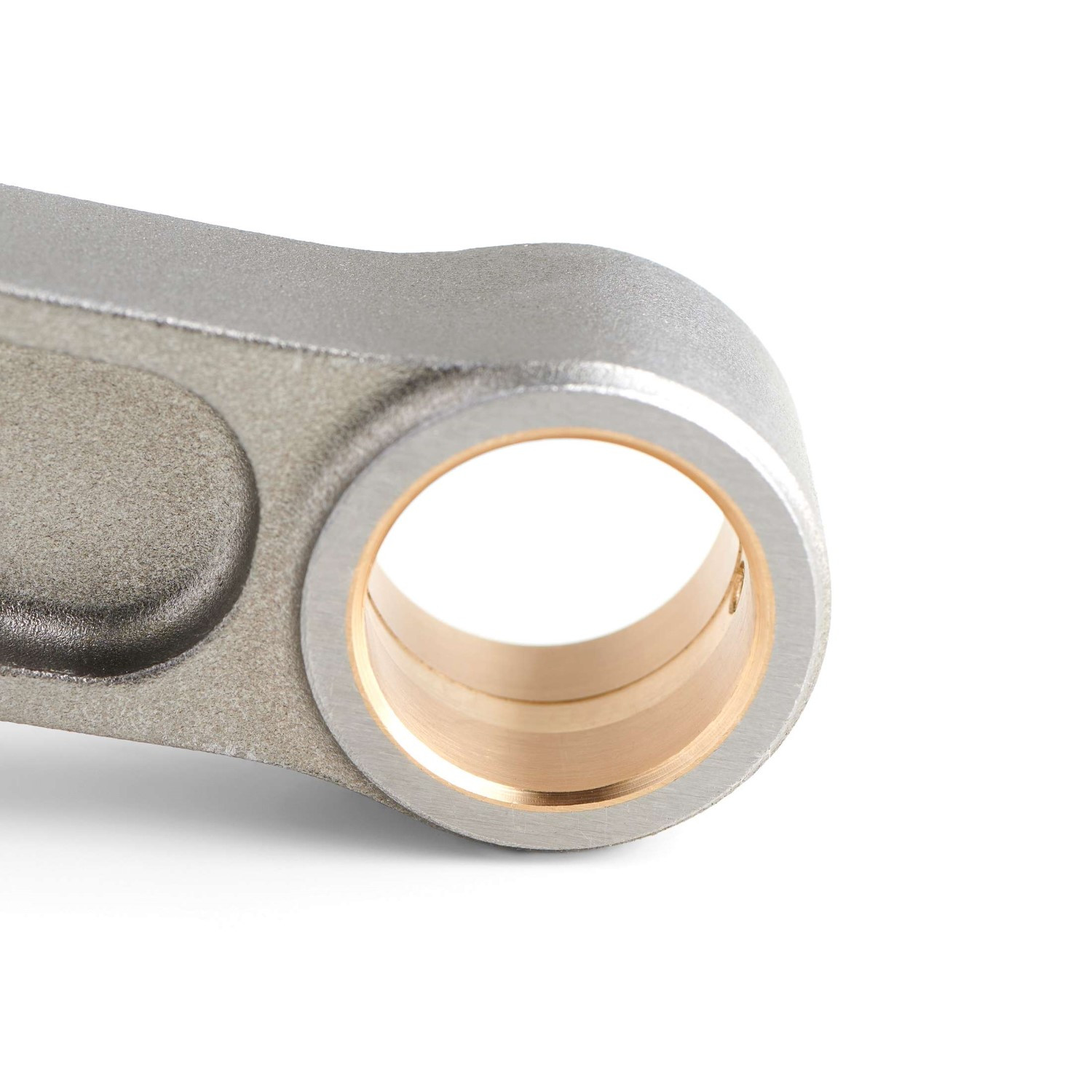

• Anéis do pé de biela: AMPCO 18
• Parafusos: ARP2000 de 3/8"
• Resistência à tração declarada dos parafusos: 220 000 psi
• Peso declarado por biela: 531 g
• Equilíbrio de peso: ± 1 g

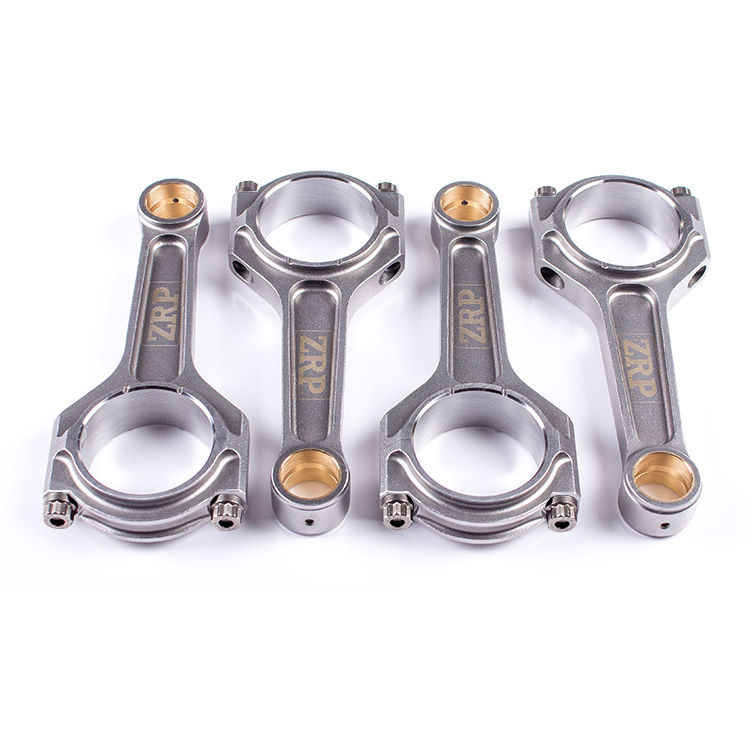

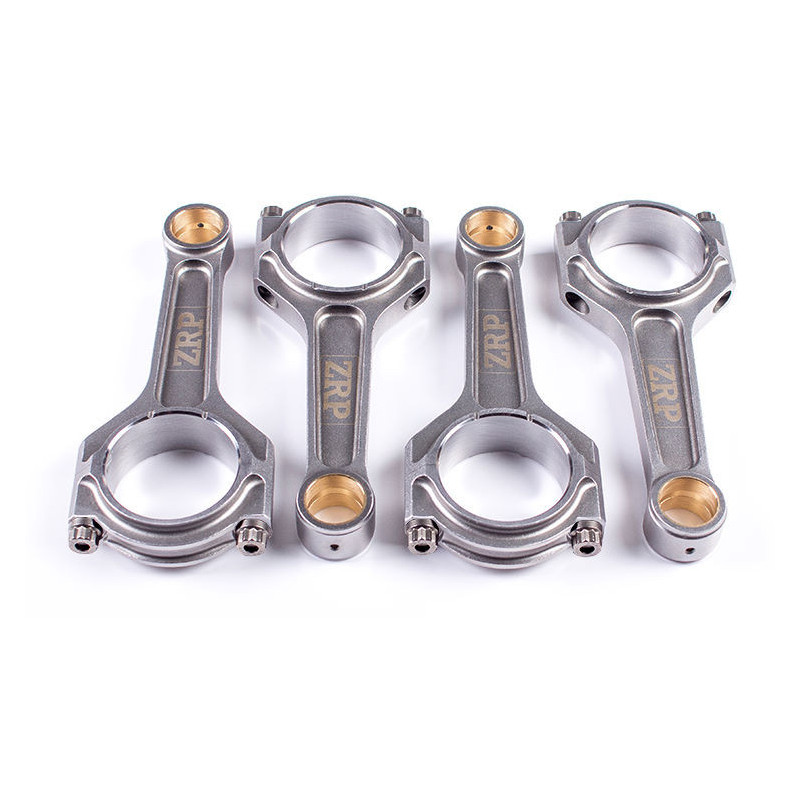

• Embalagem: conjunto de 4 bielas

Conceção e fabrico

• Corpo e tampa forjados separadamente: construção em duas peças.
• Perfil em I: geometria que favorece a rigidez.
• Capas com nervuras duplas e espádua: reforço da cabeça de biela.
• Soquetes de centragem: reposicionamento preciso da tampa na remontagem.
• Ranhuras nos flancos de encosto: redução do peso nas zonas em questão.
• Tratamentos térmicos em várias etapas: resistência, estabilidade dimensional e resistência à fadiga.
• Granalhagem: melhoria da resistência à fadiga.
• Controlo por magnetoscopia: deteção de defeitos nas peças forjadas.
• Maquinação CNC: precisão declarada até 0,0002", ou seja, cerca de 0,005 mm.
• Tolerância da distância entre centros: inferior a 0,001", ou seja, 0,0254 mm.
• Controlo de flexão e torção: verificação da geometria.
• Análise por elementos finitos: estudo computacional das tensões.

Montagem em motores B4204T e B4194

Antes da montagem, verifique se os pistões, eixos, mancais e manivelas correspondem às dimensões das bielas. Verifique as folgas de funcionamento e respeite as instruções de lubrificação e de aperto dos parafusos ARP2000 fornecidos.

Pontos fortes

• Aço forjado 4340 e perfil em I.
• Anéis AMPCO 18 com reserva de óleo.
• Parafusos ARP2000 de 3/8" incluídos.
• Conjunto de 4 bielas emparelhadas em peso com uma tolerância de ± 1 g.
