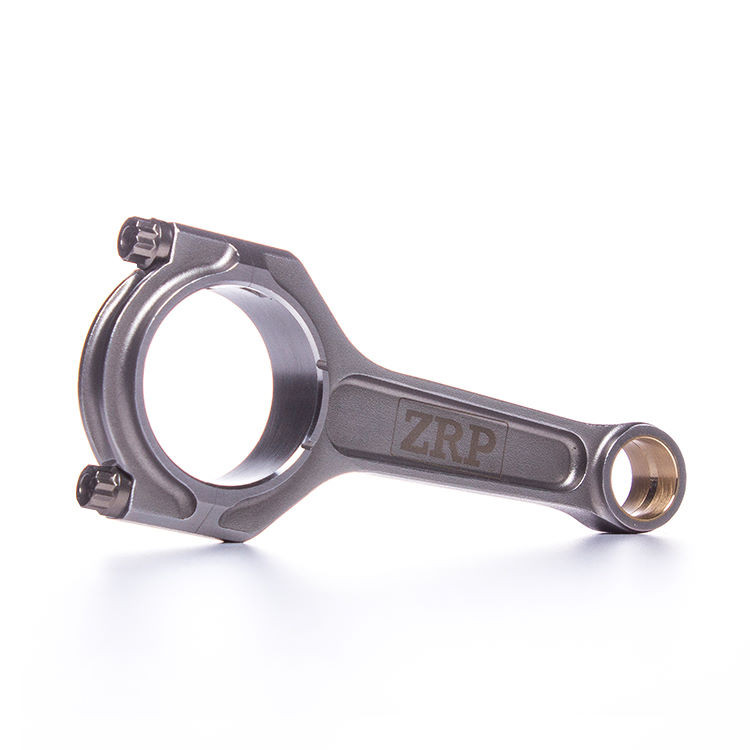

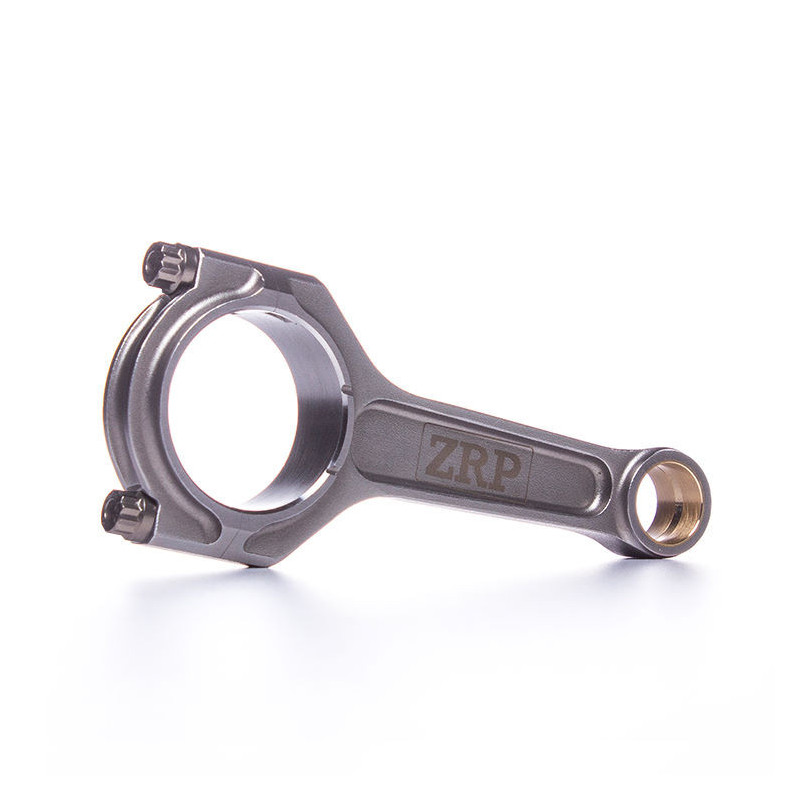

Bielas forjadas en I ZRP Volvo S40 V40 B4204T B4194 – juego de 4

Las bielas forjadas en I ZRP para los Volvo S40 y V40 con motores B4204T y B4194 están destinadas a preparaciones que buscan una mayor resistencia a las solicitaciones mecánicas repetidas. Su construcción en acero 4340 de alta resistencia combina un perfil rígido con cabezas reforzadas.

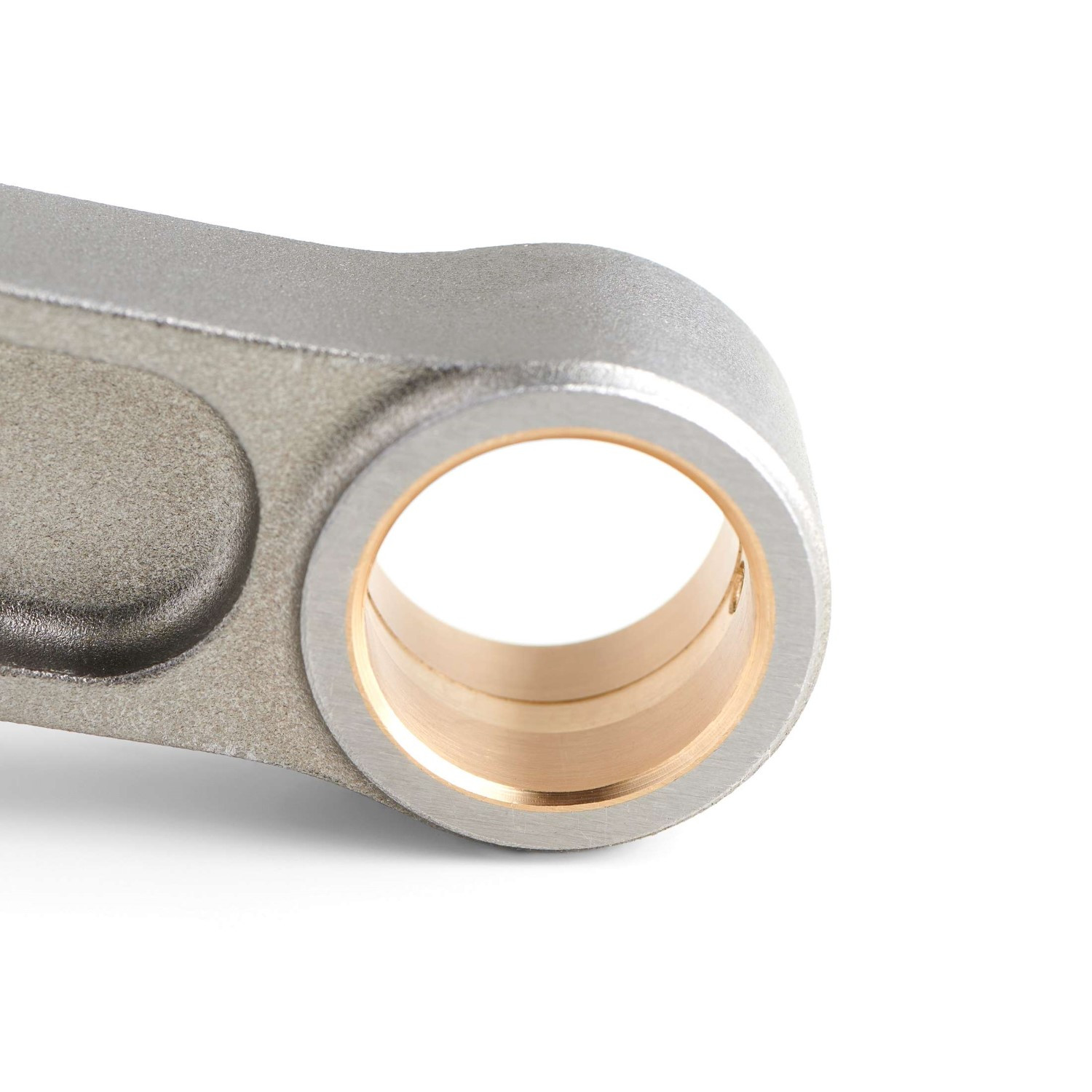

La referencia R-VOL-005-I-4 incluye 4 bielas con una distancia entre árboles de 139,50 mm, diseñadas para ejes del pistón de 23 mm. Los casquillos del talón de biela, fabricados en AMPCO 18, cuentan con una ranura radial que sirve de reserva de aceite. El juego se suministra con tornillos y pernos ARP2000 de 3/8", el lubricante de montaje ARP y las instrucciones.

Características técnicas

• Marca: ZRP
• Referencia del fabricante: R-VOL-005-I-4
• Aplicaciones: Volvo S40 y V40
• Códigos de motor: B4204T y B4194
• Distribución de los motores correspondientes: 16 válvulas
• Gama: Standard Series
• Perfil: en I, viga en I
• Materia: acero forjado 4340
• Longitud entre ejes: 139,50 mm
• Diámetro del eje del pistón: 23,00 mm
• Diámetro del alojamiento de los cojinetes de biela: 53,00 mm
• Ancho de la cabeza de biela: 25,65 mm
• Anillos de talón de biela: AMPCO 18
• Tornillos y pernos: ARP2000 de 3/8"
• Resistencia a la tracción declarada de los tornillos y pernos: 220 000 psi
• Peso declarado por biela: 531 g
• Emparejamiento por peso: ± 1 g

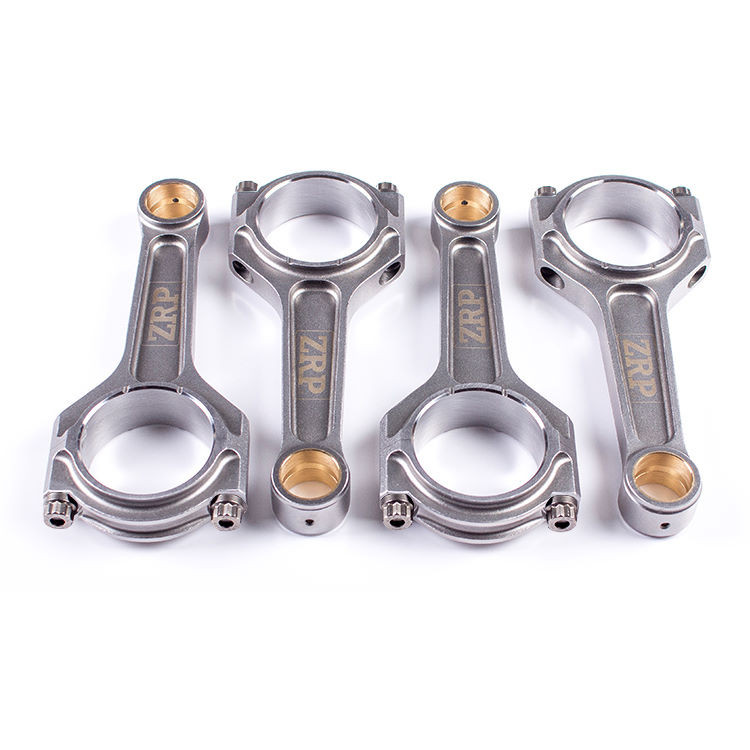

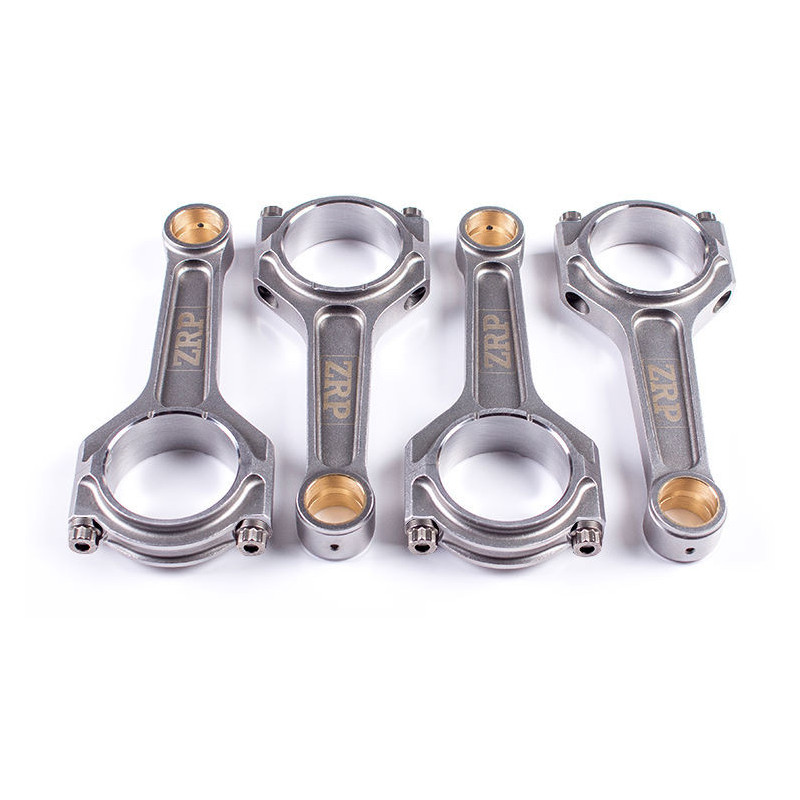

• Embalaje: juego de 4 bielas

Diseño y fabricación

• Cuerpo y tapa forjados por separado: construcción de dos piezas.
• Perfil en I: geometría que favorece la rigidez.
• Tapas con doble nervadura y espalda: armadura de la cabeza de biela.
• Vasos de centrado: reposicionamiento preciso de la tapa durante el montaje.
• Ranuras en los flancos de tope: aligeramiento de las zonas afectadas.
• Tratamientos térmicos en varias etapas: resistencia, estabilidad dimensional y resistencia a la fatiga.
• Granallado: mejora de la resistencia a la fatiga.
• Control por magnetoscopia: detección de defectos en las piezas forjadas.
• Mecanizado CNC: precisión declarada de hasta 0,0002", es decir, aproximadamente 0,005 mm.
• Tolerancia entre-eje: inferior a 0,001", es decir, 0,0254 mm.
• Control de flexión y torsión: verificación de la geometría.
• Análisis por elementos finitos: estudio informático de las tensiones.

Montaje en motores B4204T y B4194

Antes del montaje, compruebe que los pistones, árboles, cojinetes y muñones se ajusten a las medidas de las bielas. Compruebe las holguras de funcionamiento y respete las instrucciones de engrasado y sujeción de los tornillos y pernos ARP2000 suministrados.

Puntos fuertes

• Acero forjado 4340 y perfil en I.
• Anillos AMPCO 18 con reserva de aceite.
• Tornillos y pernos ARP2000 de 3/8" incluidos.
• Juego de 4 bielas emparejadas en peso con una tolerancia de ± 1 g.
