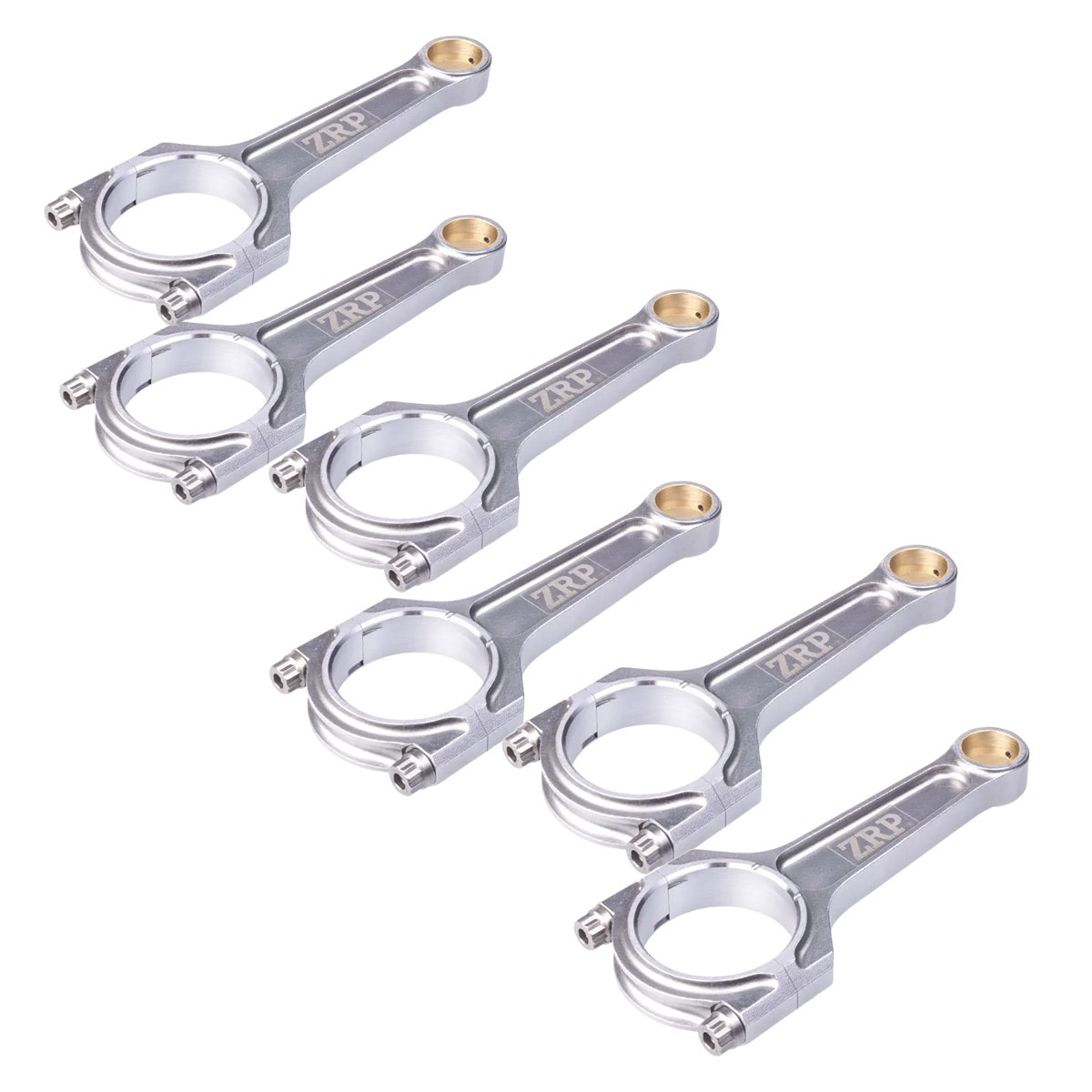

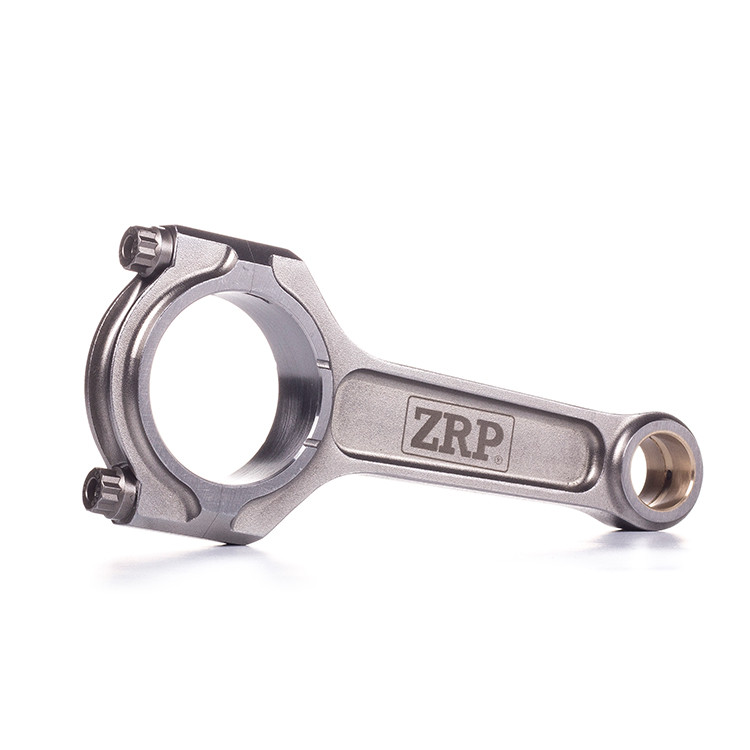

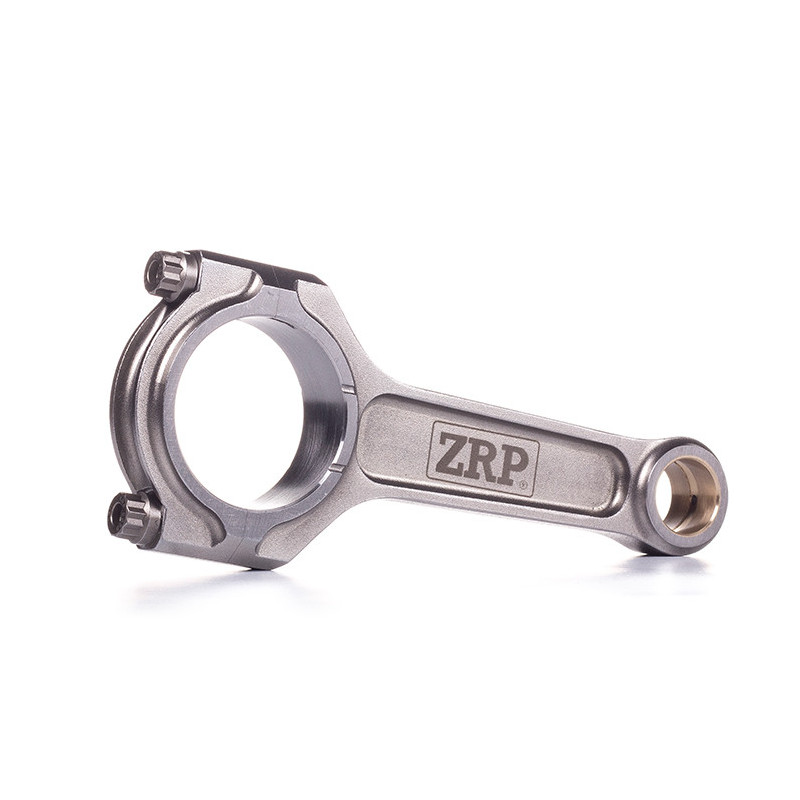

Las bielas forjadas en I ZRP para el BMW M5 E34 con motor S38B36 están destinadas a preparaciones de motor que requieren una elevada resistencia mecánica y rigidez. Fabricadas en acero 4340 de alta resistencia, presentan un entre-eje de 144 mm y admiten ejes del pistón de 22 mm.

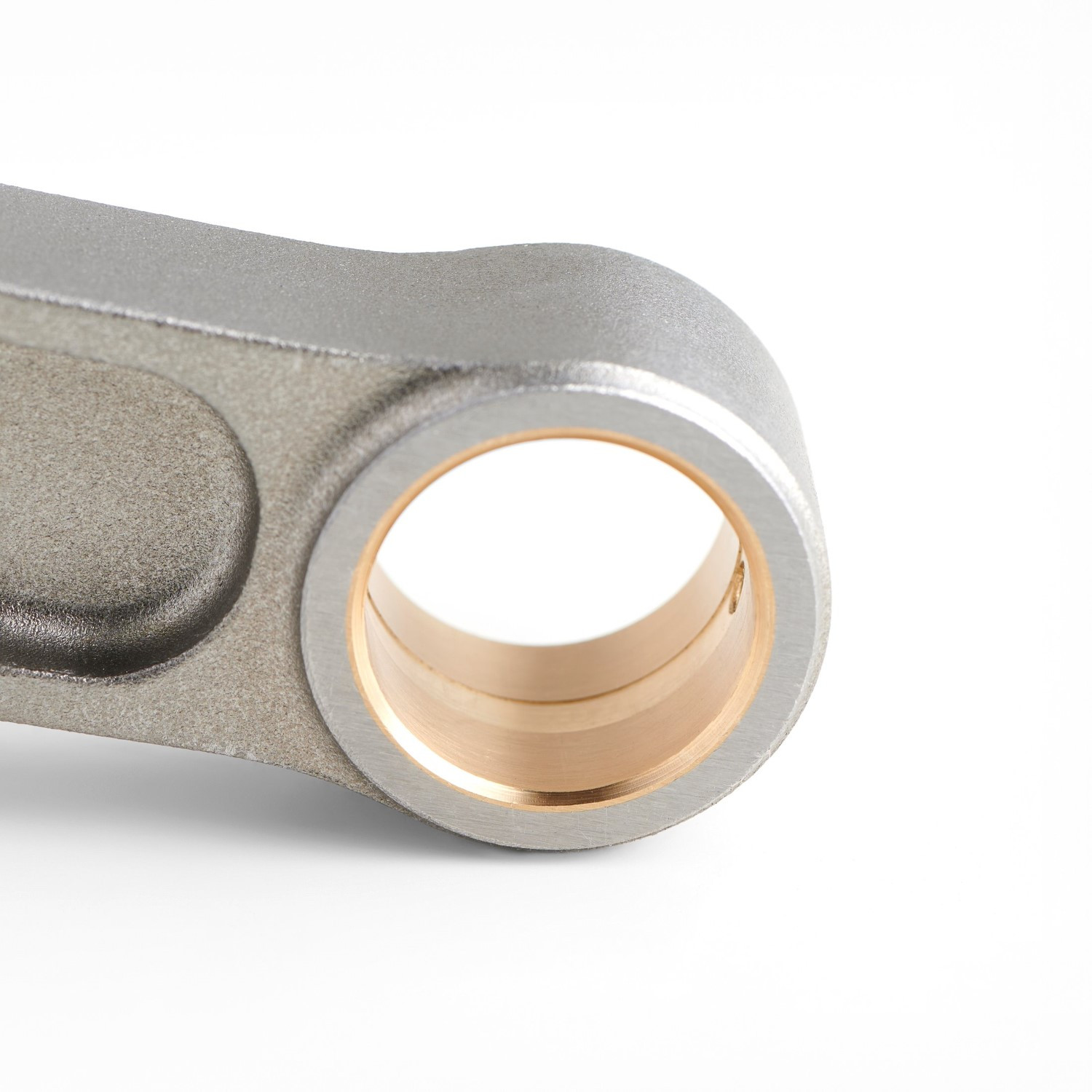

Sus anillos de talón de biela, de AMPCO 18, cuentan con una ranura radial que sirve de reserva de aceite. El juego de 6 bielas R-BMW-001-I-6 incluye los tornillos y pernos ARP2000 de 3/8", el lubricante de montaje ARP y las instrucciones.
Características técnicas
- Marca: ZRP
- Referencia del fabricante: R-BMW-001-I-6
- Aplicación: BMW M5 E34
- Código del motor: S38B36
- Perfil: en I, viga en I
- Materia: acero forjado 4340
- Longitud entre ejes: 144,00 mm
- Diámetro del eje del pistón: 22,00 mm
- Diámetro del alojamiento de los cojinetes de biela: 52,00 mm
- Ancho de la cabeza de biela: 23,90 mm
- Anillos de talón de biela: AMPCO 18
- Tornillos y pernos: ARP2000 de 3/8"
- Resistencia a la tracción declarada de los tornillos y pernos: 220 000 psi
- Peso declarado por biela: 566 g
- Emparejamiento por peso: ± 1 g
- Embalaje: juego de 6 bielas
Diseño y fabricación
- Cuerpo y tapa forjados por separado: construcción de dos piezas.
- Perfil en I: geometría que favorece la rigidez.
- Tapas con doble nervadura y espalda: armadura de la cabeza de biela.
- Vasos de centrado: reposicionamiento preciso de la tapa durante el montaje.
- Ranuras en los flancos de tope: aligeramiento de las zonas afectadas.
- Tratamientos térmicos en varias etapas: resistencia, estabilidad dimensional y resistencia a la fatiga.
- Granallado: mejora de la resistencia a la fatiga.
- Control por magnetoscopia: detección de defectos en las piezas forjadas.
- Mecanizado CNC: precisión declarada de hasta 0,0002", es decir, aproximadamente 0,005 mm.
- Tolerancia entre-eje: inferior a 0,001", es decir, 0,0254 mm.
- Control de flexión y torsión: verificación de la geometría.
- Análisis por elementos finitos: estudio informático de las tensiones.
Montaje en motor BMW S38B36
Antes del montaje, comprueba que los pistones, árboles, cojinetes y bielas se ajusten a las medidas de las bielas. Comprueba las holguras de funcionamiento y los espacios libres del conjunto móvil. Sigue las instrucciones de engrasado y sujeción específicas para los tornillos y pernos ARP2000 suministrados.
Puntos fuertes
- Acero forjado 4340 y perfil en I.
- Entre-eje de 144 mm y eje del pistón de 22 mm.
- Anillos AMPCO 18 con reserva de aceite.
- Tornillos y pernos ARP2000 incluidos.
- Juego de 6 bielas emparejadas en peso con una tolerancia de ± 1 g.
