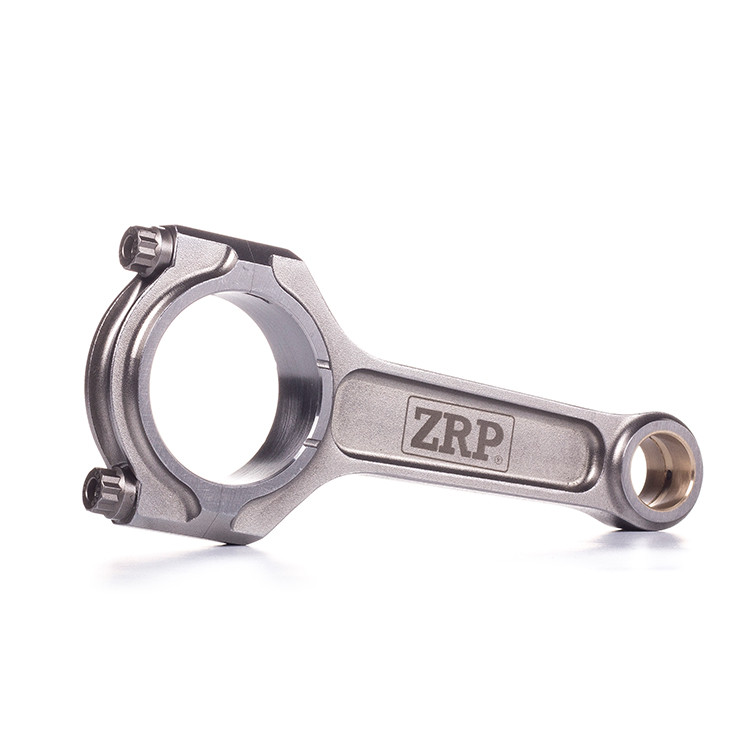

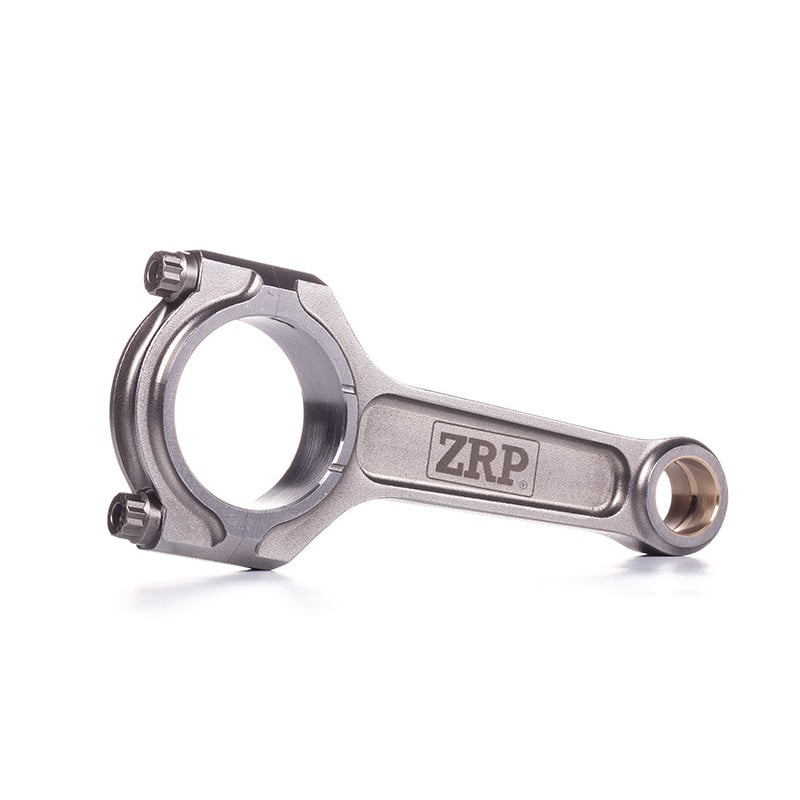

Bielas forjadas en I ZRP BMW M5 E34 S38B36 – conjunto de 6

As bielas forjadas em I ZRP para o BMW M5 E34 com motor S38B36 destinam-se a preparações de motor que exigem elevada resistência mecânica e rigidez. Fabricadas em aço 4340 de alta resistência, apresentam uma distância entre centros de 144 mm e acomodam eixos do pistão de 22 mm.

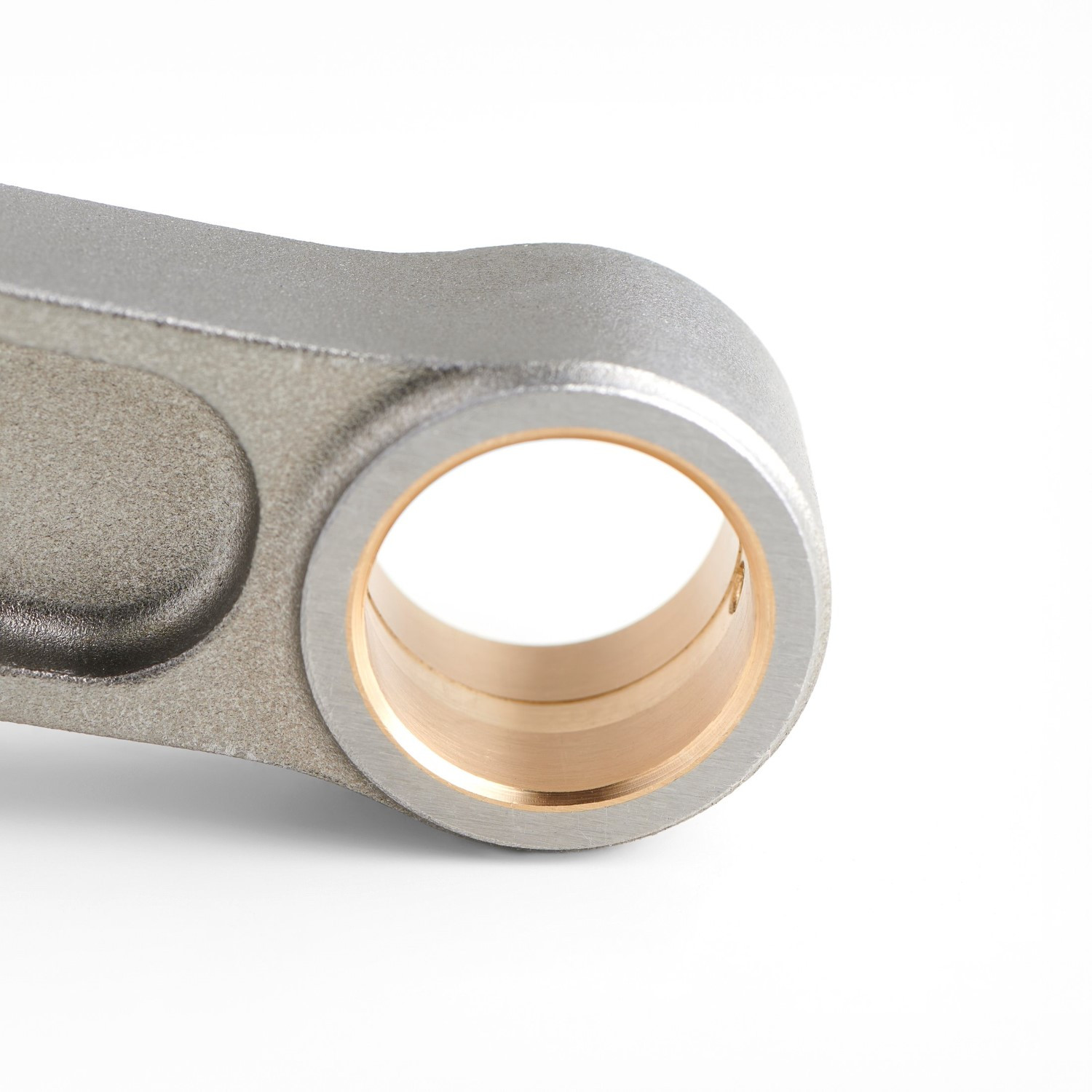

Os seus anéis de pé de biela em AMPCO 18 incluem uma ranhura radial que funciona como reservatório de óleo. O conjunto de 6 bielas R-BMW-001-I-6 inclui os parafusos ARP2000 de 3/8", o lubrificante de montagem ARP e as instruções.

Características técnicas

• Marca: ZRP
• Referência do fabricante: R-BMW-001-I-6
• Aplicação: BMW M5 E34
• Código do motor: S38B36
• Perfil: em I, I-Beam
• Material: aço forjado 4340
• Comprimento entre eixos: 144,00 mm
• Diâmetro do eixo do pistão: 22,00 mm
• Diâmetro do alojamento dos casquilhos de biela: 52,00 mm
• Largura da cabeça de biela: 23,90 mm
• Anéis do pé de biela: AMPCO 18
• Parafusos: ARP2000 de 3/8"
• Resistência à tração declarada dos parafusos: 220 000 psi
• Peso declarado por biela: 566 g
• Equilíbrio de peso: ± 1 g

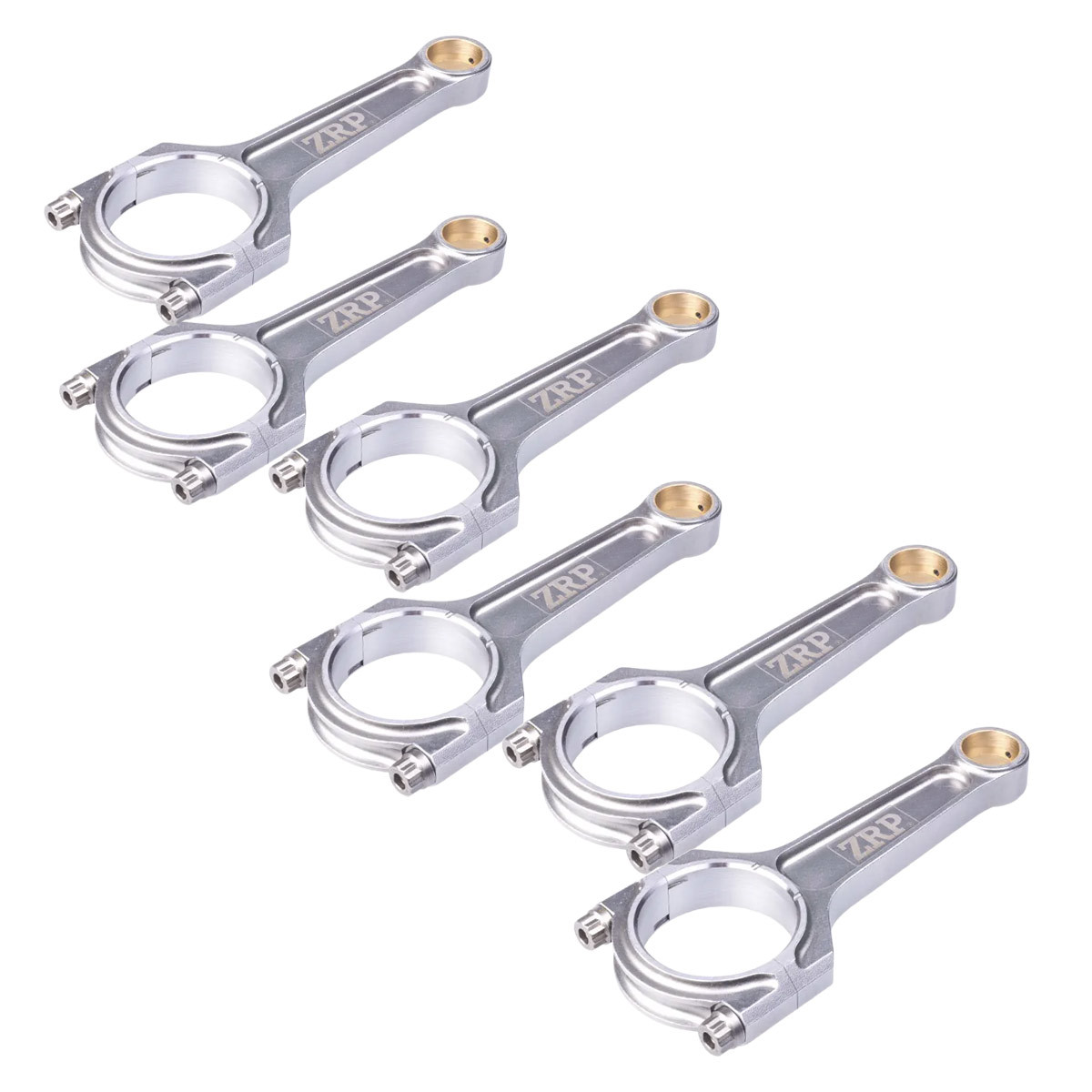

• Embalagem: conjunto de 6 bielas

Conceção e fabrico

• Corpo e tampa forjados separadamente: construção em duas peças.
• Perfil em I: geometria que favorece a rigidez.
• Capas com nervuras duplas e espádua: reforço da cabeça de biela.
• Soquetes de centragem: reposicionamento preciso da tampa na remontagem.
• Ranhuras nos flancos de encosto: redução do peso nas zonas em questão.
• Tratamentos térmicos em várias etapas: resistência, estabilidade dimensional e resistência à fadiga.
• Granalhagem: melhoria da resistência à fadiga.
• Controlo por magnetoscopia: deteção de defeitos nas peças forjadas.
• Maquinação CNC: precisão declarada até 0,0002", ou seja, cerca de 0,005 mm.
• Tolerância da distância entre centros: inferior a 0,001", ou seja, 0,0254 mm.
• Controlo de flexão e torção: verificação da geometria.
• Análise por elementos finitos: estudo computacional das tensões.

Montagem no motor BMW S38B36

Antes da montagem, verifique se os pistões, eixos, mancais e bielas correspondem às dimensões das bielas. Verifique as folgas de funcionamento e as distâncias de segurança do conjunto móvel. Respeite as instruções de lubrificação e aperto específicas para os parafusos ARP2000 fornecidos.

Pontos fortes

• Aço forjado 4340 e perfil em I.
• Distância entre centros de 144 mm e eixo do pistão de 22 mm.
• Anéis AMPCO 18 com reserva de óleo.
• Parafusos ARP2000 incluídos.
• Conjunto de 6 bielas emparelhadas com uma diferença de peso de ± 1 g.
