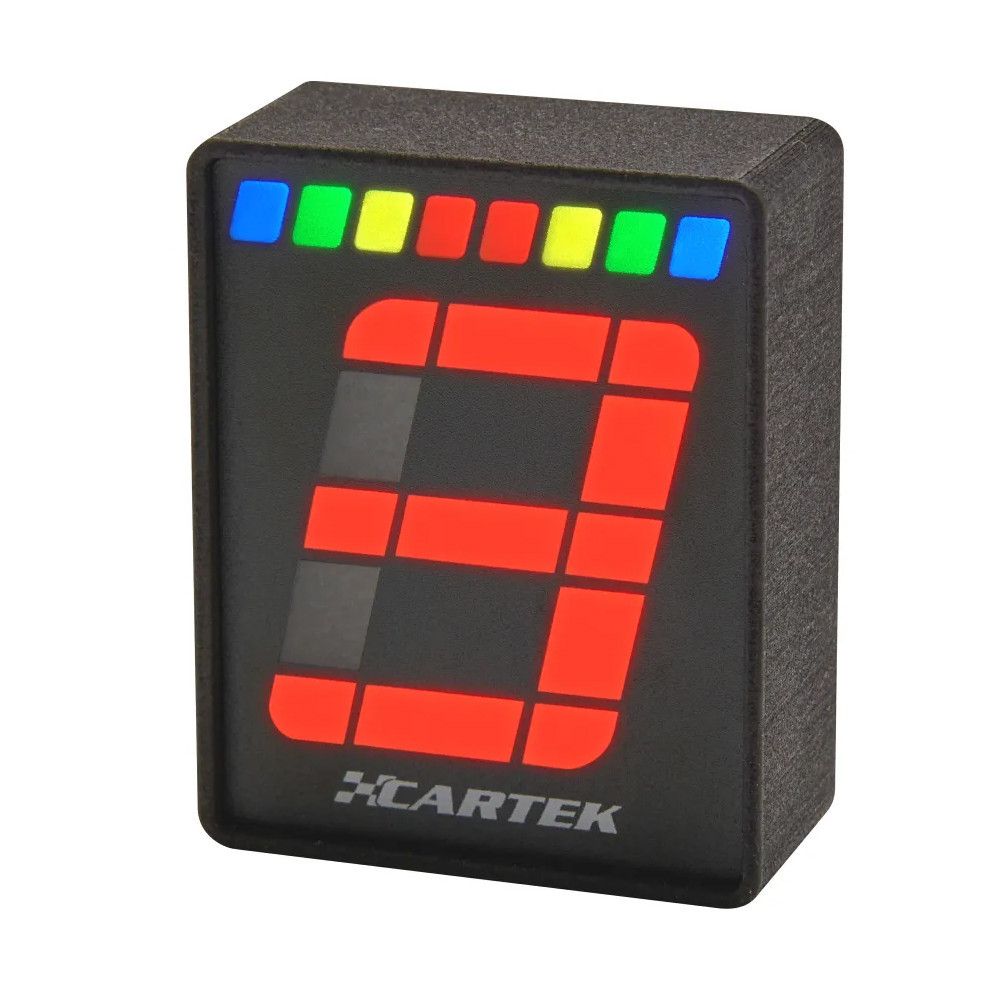

Indicador de marcha engranada Cartek Club con shift light de 8 LED

El indicador de marcha engranada Cartek Club con shift light reúne dos datos en una carcasa compacta: la relación de desmultiplicación seleccionada y la aproximación al régimen elegido para subir a la marcha larga. Permite al piloto consultar esta información desde el panel de instrumentos durante su uso en rallies o en circuito.

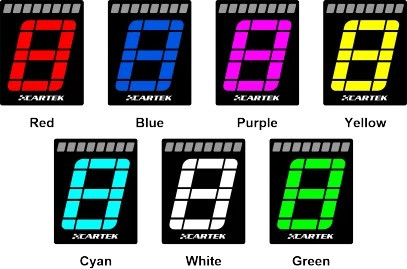

La marcha seleccionada aparece en unos indicadores digitales de 7 segmentos, con siete colores a elegir. En la parte superior, los 8 LED multicolores del shift light se encienden progresivamente según los umbrales de revoluciones configurados. Seis secuencias luminosas y ajustes de luminosidad para el día y la noche permiten personalizar la pantalla.

Características técnicas

• Marca: Cartek
• Modelo: Gear Indicator Club
• Referencia del fabricante: CK-LG-CL
• Funciones: visualización de la marcha seleccionada y shift light secuencial

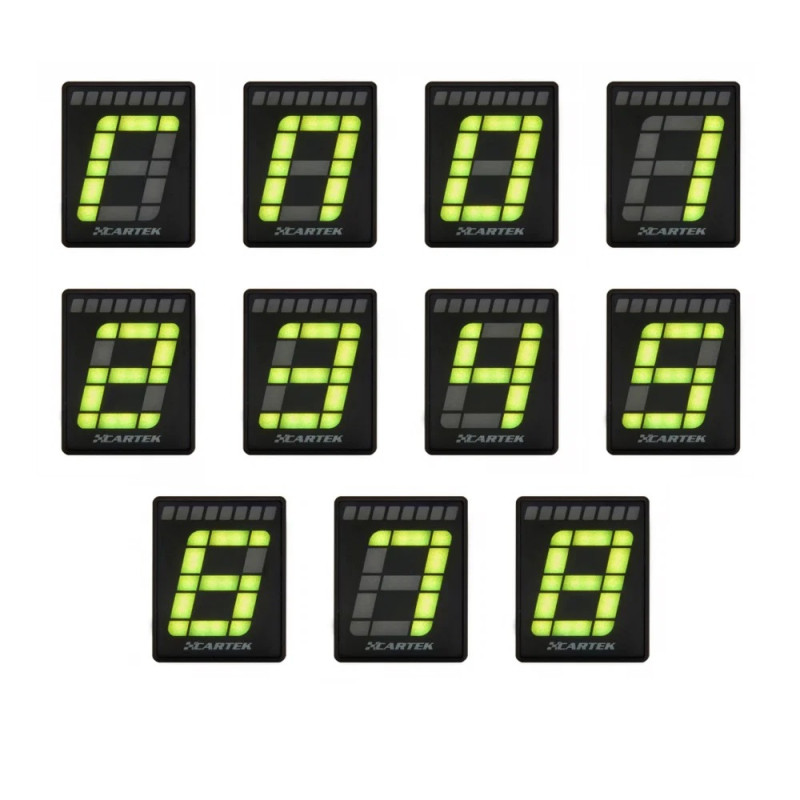

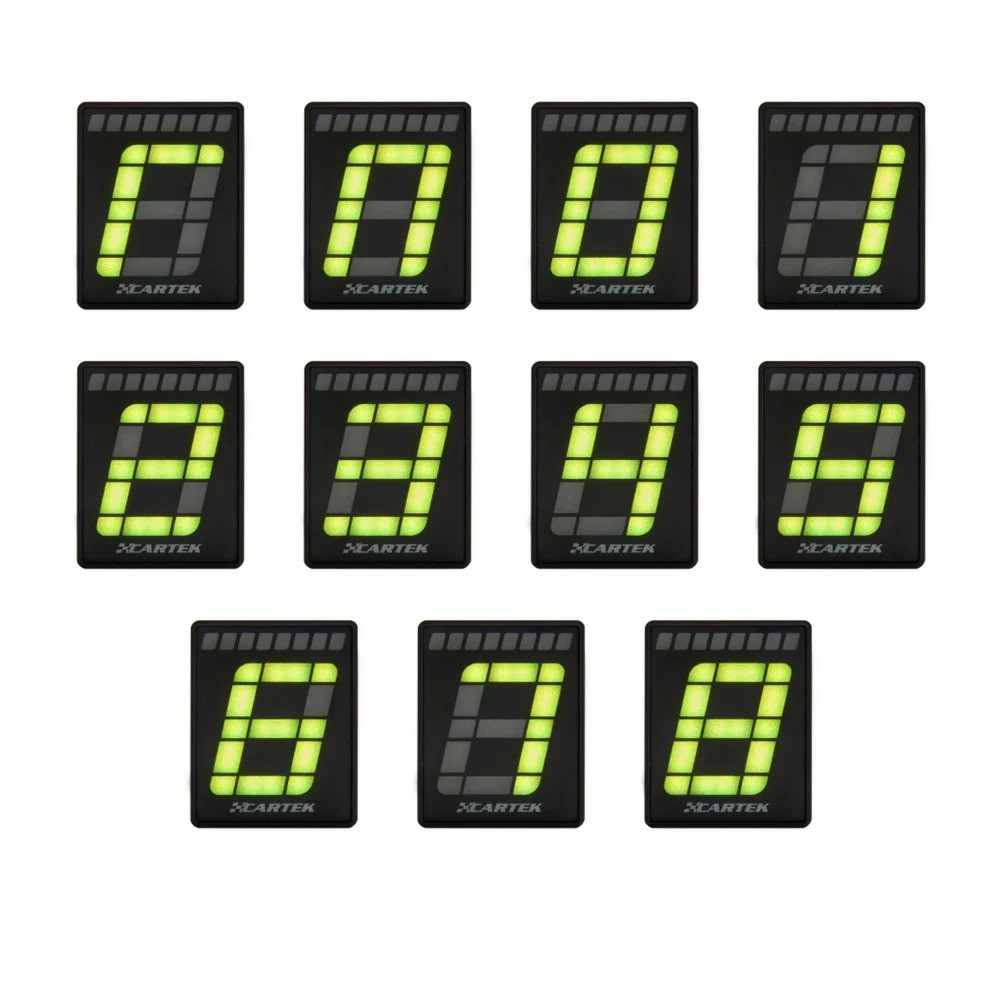

• Indicadores de marcha: digital de 7 segmentos

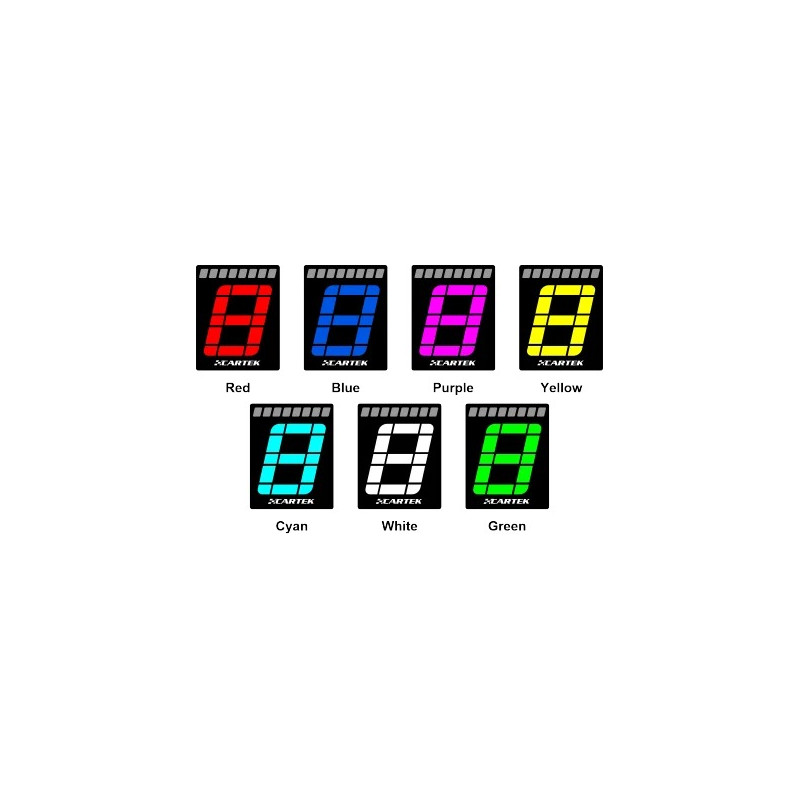

• Colores de los indicadores: 7 a elegir
• Número de marchas adelante configurables: de 2 a 8
• Indicación del punto muerto y de la marcha atrás: N y R, según el método de detección y las señales disponibles

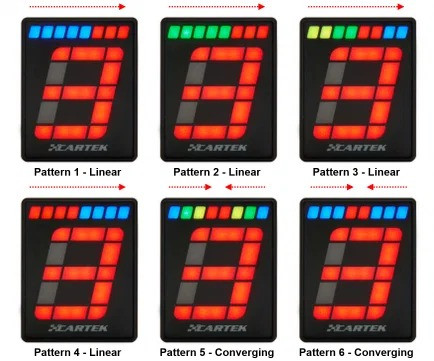

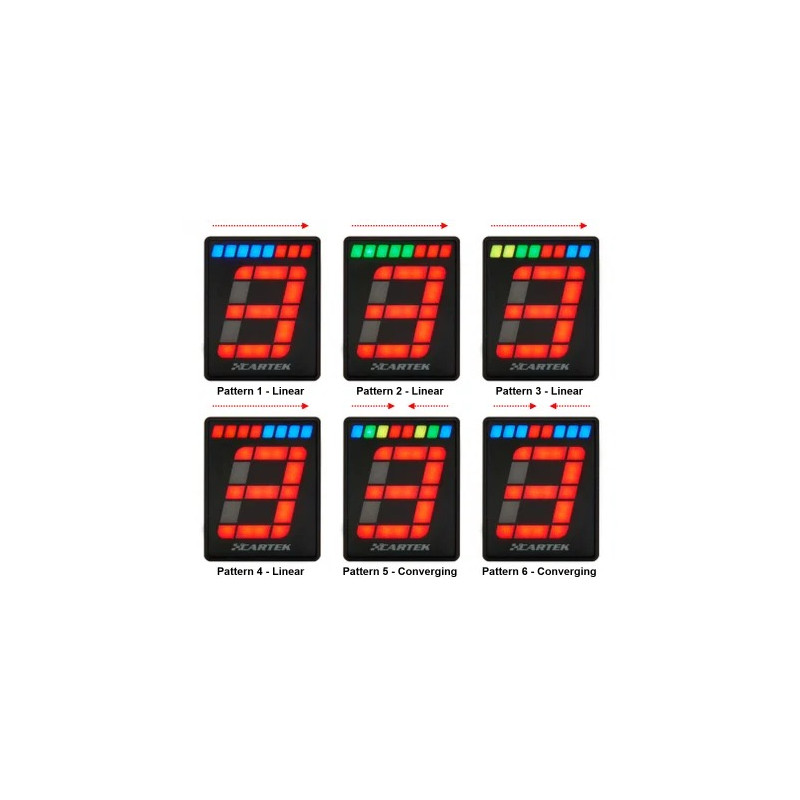

• Shift light: 8 LED multicolores, 6 secuencias a elegir
• Ajustes: umbrales de revoluciones mínimo y máximo, colores y luminosidad diurna/nocturna
• Detección de la marcha: cálculo a partir de la velocidad de rotación del motor y la velocidad del vehículo, o señal analógica de posición de la caja de cambios
• Tensión de funcionamiento: de 7 a 18 V

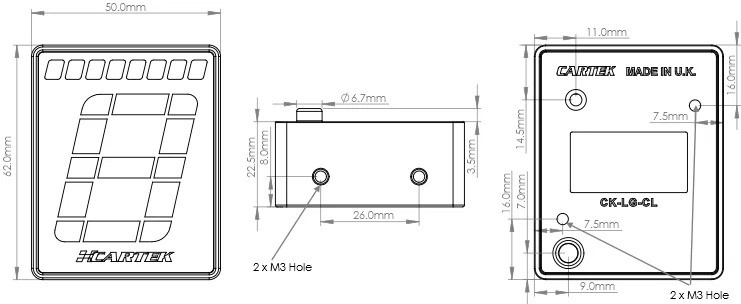

• Medidas: altura 62 mm, ancho aprox. 50 mm, profundidad (mm) 22,5 mm
• Longitud del cable: 70 cm
• Carcasa: nailon PA 2200, electrónica encapsulada
• Índice de protección: IP64
• Temperatura de funcionamiento: de -10 °C a +85 °C
• Temperatura de almacenamiento: de -40 °C a +125 °C

Detección de marcha engranada

La versión Club ofrece dos modos de funcionamiento:

• Cálculo de la relación entre la velocidad de rotación del motor y la velocidad del vehículo: el dispositivo compara la velocidad de rotación del motor con la velocidad del vehículo tras una fase de aprendizaje de las marchas.
• Lectura de un sensor de posición: en una caja de cambios secuencial equipada con un sensor compatible, la entrada analógica permite identificar la marcha a partir de la tensión medida.

El dispositivo puede utilizarse con cajas de cambios manuales en H, secuenciales, DSG o automáticas, siempre que se disponga de las señales necesarias y se realice la configuración adecuada.

Ajustes de la shift light

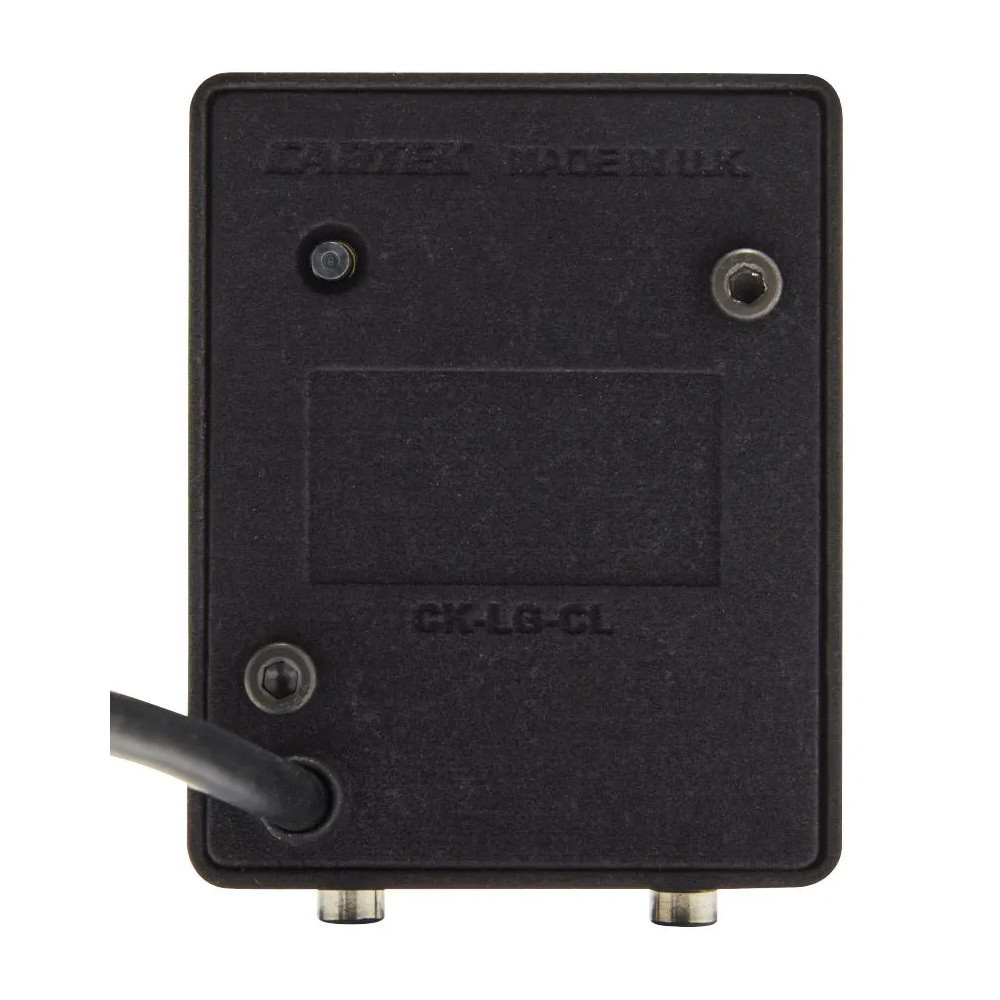

Los umbrales de inicio y fin de secuencia se pueden configurar con o sin el motor en marcha. El botón trasero permite introducir los valores de régimen y seleccionar la animación luminosa.

Hay disponible un ajuste de filtrado de la señal de revoluciones para aplicaciones clásicas. El brillo de los indicadores de marcha y de la shift light se pueden ajustar por separado para el día y la noche.

Instalación y compatibilidad

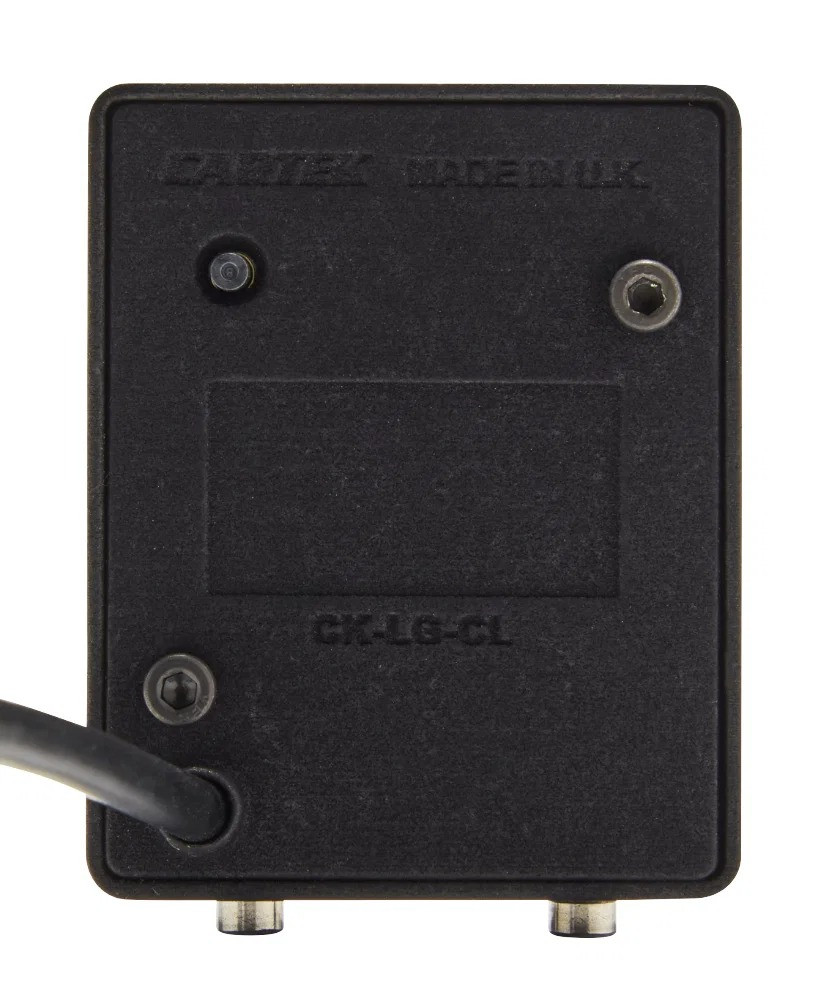

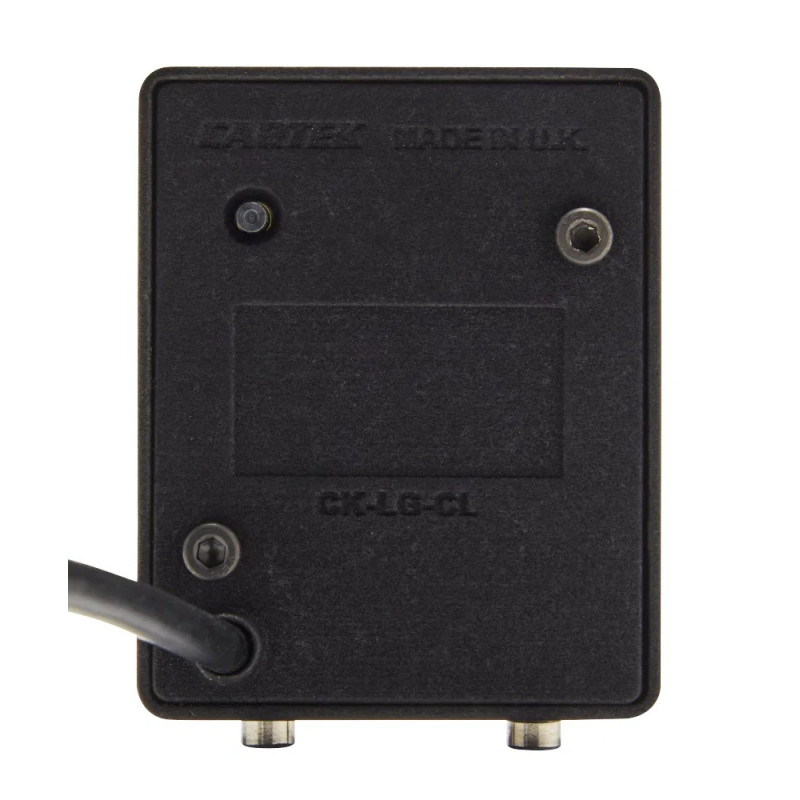

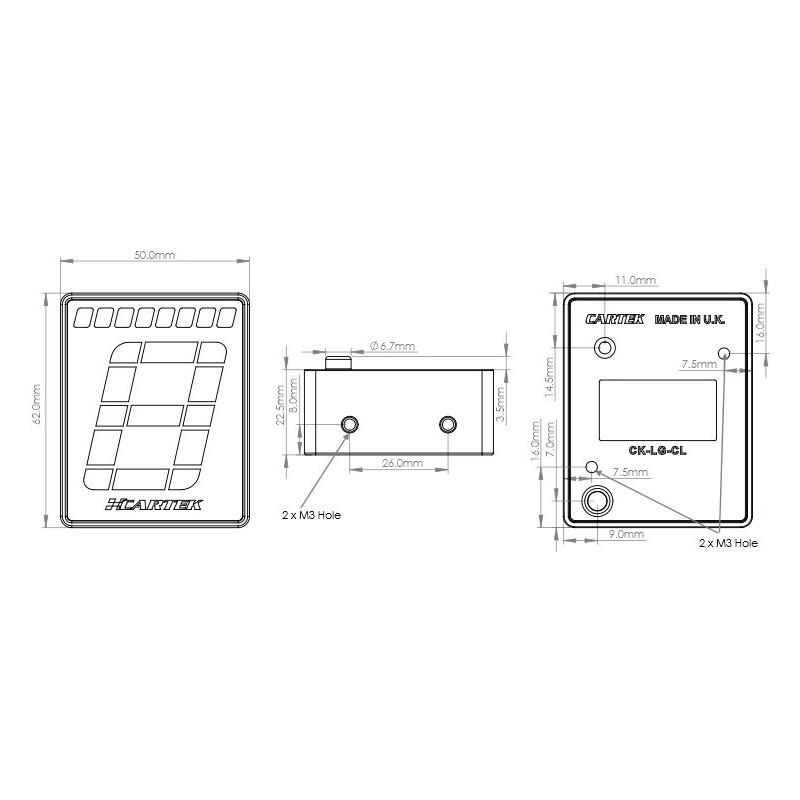

Fije el indicador en el campo de visión del conductor mediante dos tornillos M3 desde la parte inferior o desde la parte trasera. Para la fijación desde la parte inferior, la profundidad máxima de atornillado es de 8 mm.

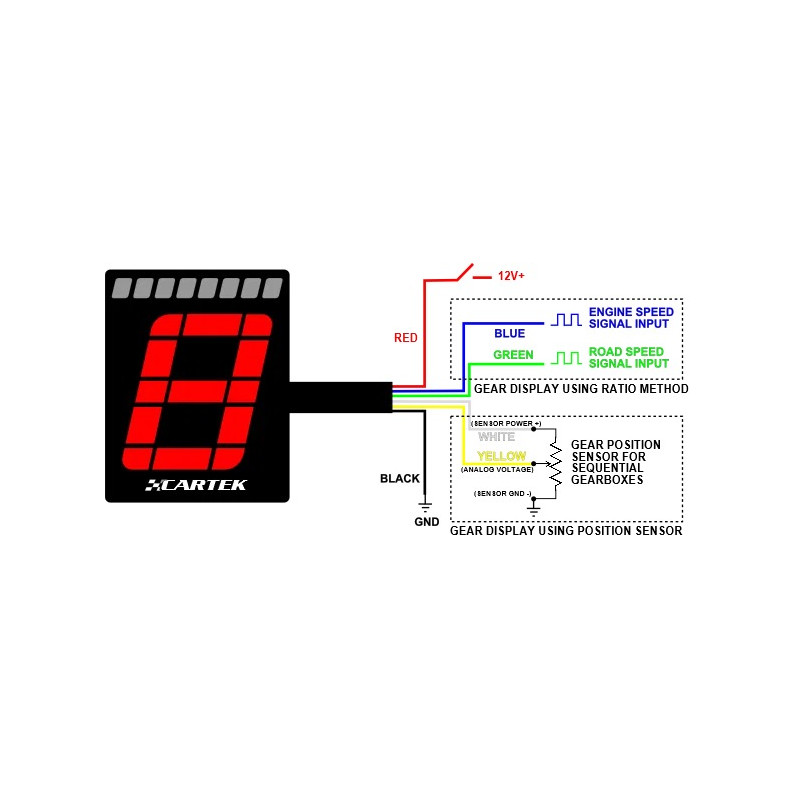

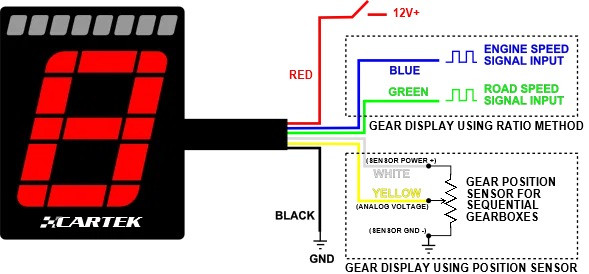

Conecta la alimentación, la masa y las señales necesarias para el método de detección elegido, de acuerdo con las instrucciones de Cartek. A continuación, realiza el aprendizaje de las marchas o de las posiciones del sensor.

Este modelo no es adecuado para motores equipados con antiguos sistemas de encendido CDI de descarga capacitiva.

Puntos fuertes

• Marcha engranada e indicación de cambio de marcha reunidas en una sola carcasa.
• Dos métodos de detección para diferentes configuraciones de caja de cambios.
• Pantalla personalizable: 7 colores y 6 secuencias de shift light.
• Brillo ajustable para el día y la noche.
• Caja compacta con protección IP64.
