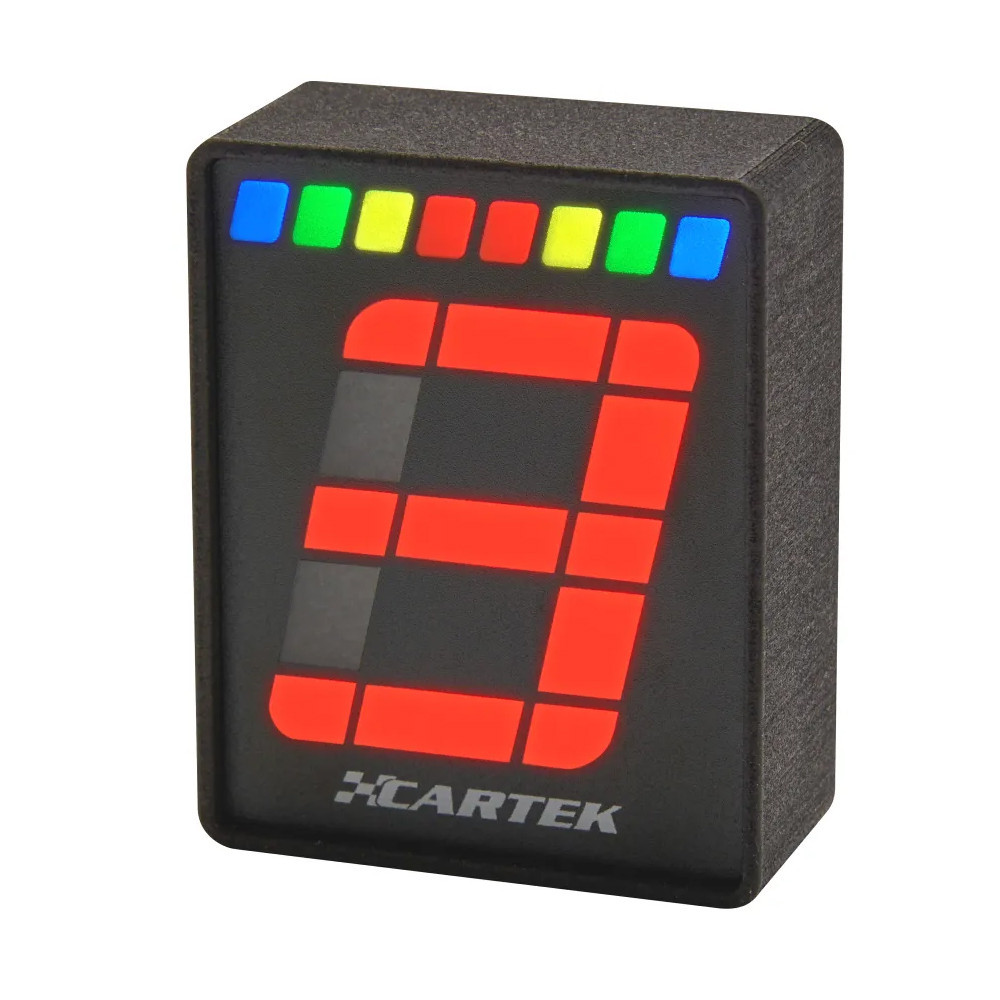

Indicador de marcha engatada Cartek Club com luz de mudança de caixa com 8 LED

O indicador de marcha engatada Cartek Club com luz de mudança de caixa reúne duas informações num dispositivo compacto: a relaçâo de câmbio selecionada e a aproximação do regime definido para subir para a marcha alta. Permite ao piloto consultar estas indicações no painel de instrumentos durante a condução em ralis ou em circuito.

A marcha engatada é apresentada em instrumentos de bordo digitais de 7 segmentos, com sete cores à escolha. Na parte superior, os 8 LED multicoloridos da luz de mudança de caixa acendem-se progressivamente de acordo com os limiares de regime configurados. Seis sequências luminosas e ajustes de luminosidade para o dia e para a noite permitem personalizar os instrumentos de bordo.

Características técnicas

• Marca: Cartek
• Modelo: Gear Indicator Club
• Referência do fabricante: CK-LG-CL
• Funções: indicação da mudança engatada e luz de mudança de caixa sequencial
• Instrumento de bordo: digital de 7 segmentos

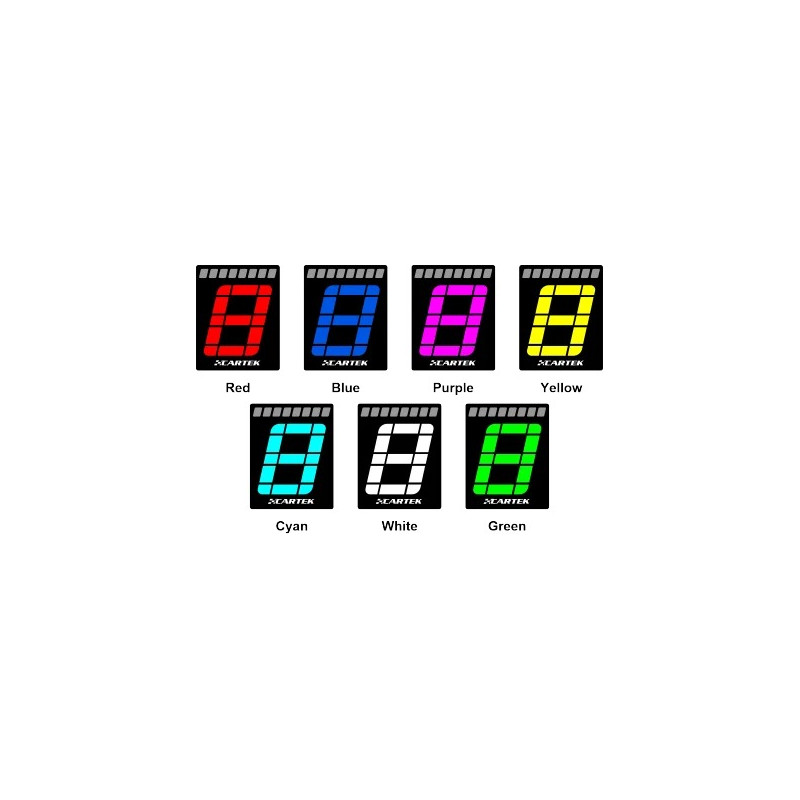

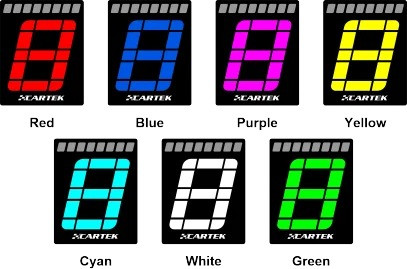

• Cores dos instrumentos de bordo: 7 à escolha

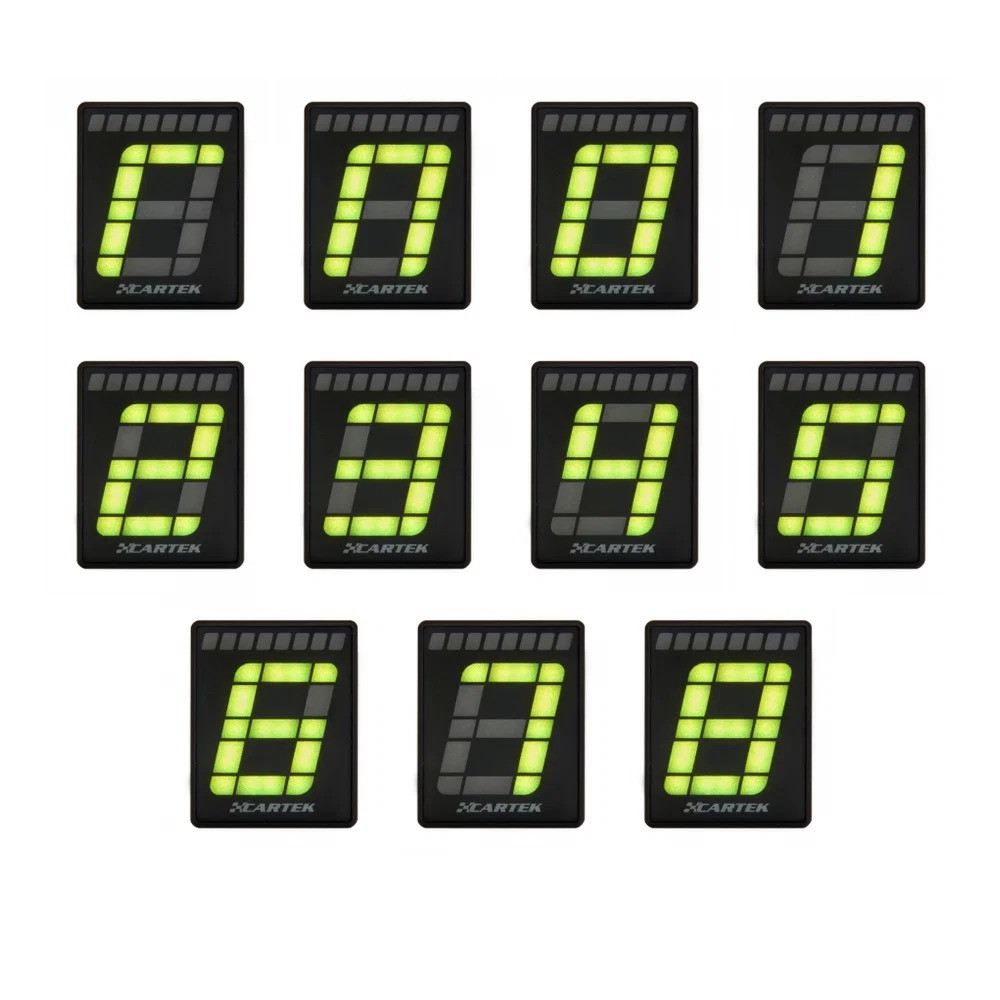

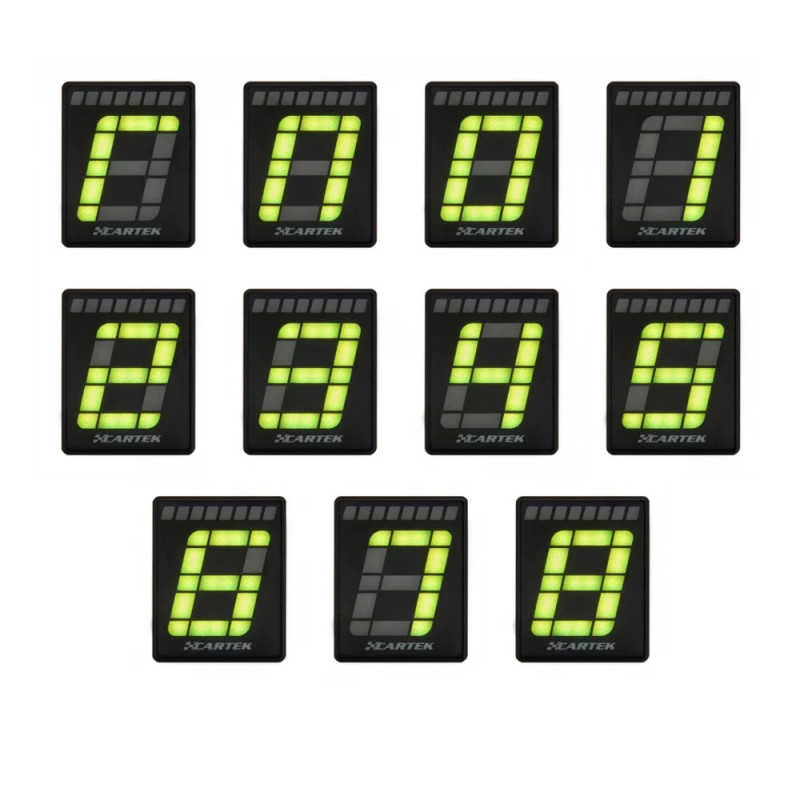

• Número de velocidades à frente configuráveis: de 2 a 8
• Indicação do ponto morto e da marcha-à-ré: N e R, consoante o método de deteção e os sinais disponíveis

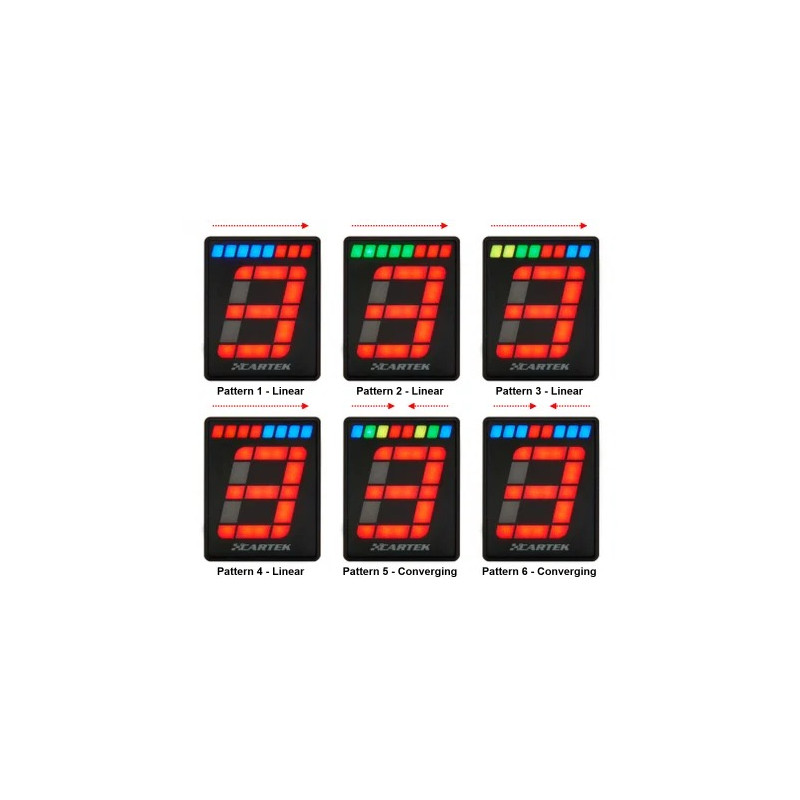

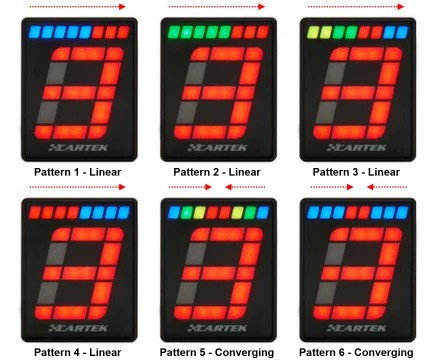

• Luz de mudança de caixa: 8 LED multicoloridos, 6 sequências à escolha
• Ajustes: limites do regime mínimo e máximo, cores e luminosidade dia/noite
• Detecção da mudança de velocidade: cálculo com base no regime do motor e na velocidade do veículo, ou sinal analógico da posição da caixa de câmbio
• Tensão de funcionamento: 7 a 18 V

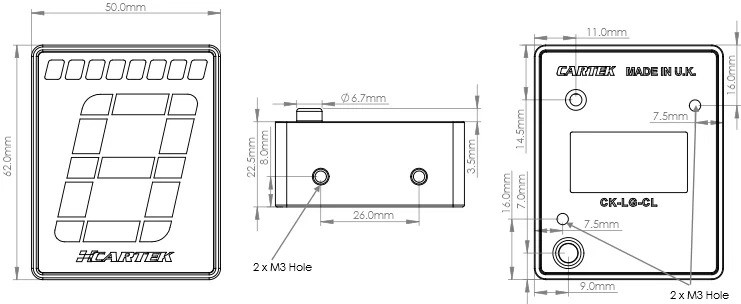

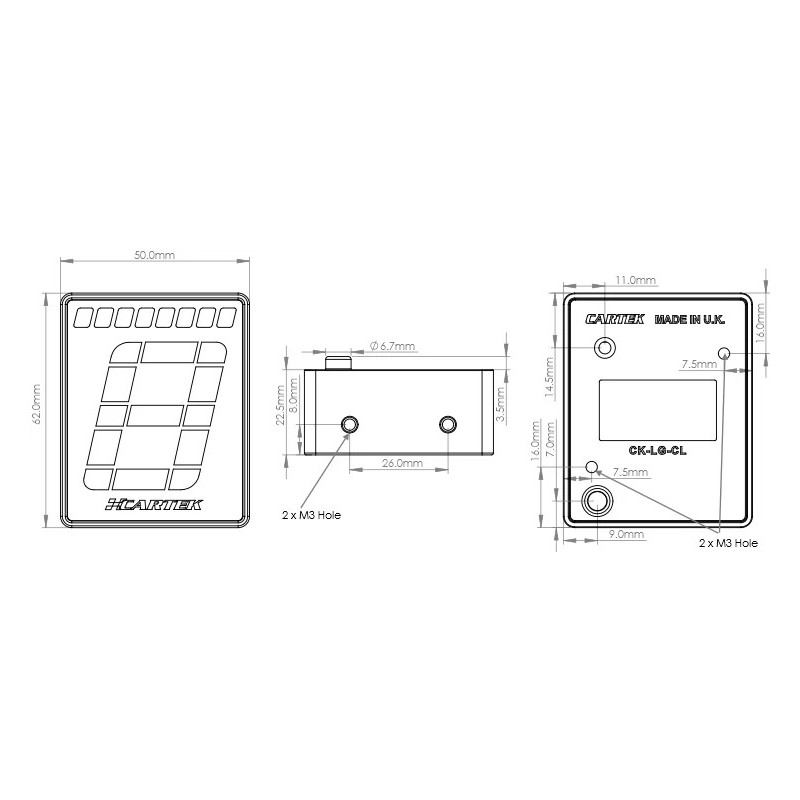

• Dimensões: altura 62 mm, largura cerca de 50 mm, profundidade 22,5 mm
• Comprimento do cabo: 70 cm
• Caixa: nylon PA 2200, eletrônica encapsulada
• Índice de proteção: IP64
• Temperatura de funcionamento: -10 °C a +85 °C
• Temperatura de armazenamento: -40 °C a +125 °C

Detecção da mudança engatada

A versão Club oferece dois modos de funcionamento:

• Cálculo da relação regime do motor/velocidade: o aparelho compara o regime do motor com as rotações por minuto do veículo após uma fase de aprendizagem das mudanças.
• Leitura de um sensor de posição: numa caixa sequencial equipada com um sensor compatível, a entrada analógica permite identificar a mudança a partir da tensão medida.

O dispositivo pode ser utilizado com caixas de câmbio manuais em H, sequenciais, DSG ou automáticas, desde que disponha dos sinais necessários e seja efetuada a configuração adequada.

Regulações da luz de mudança de caixa

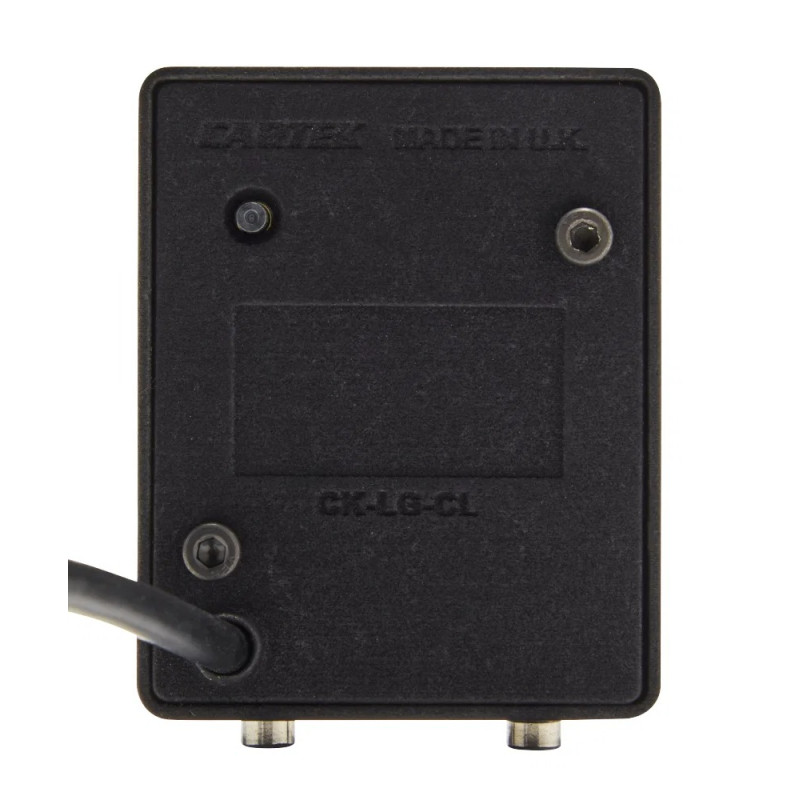

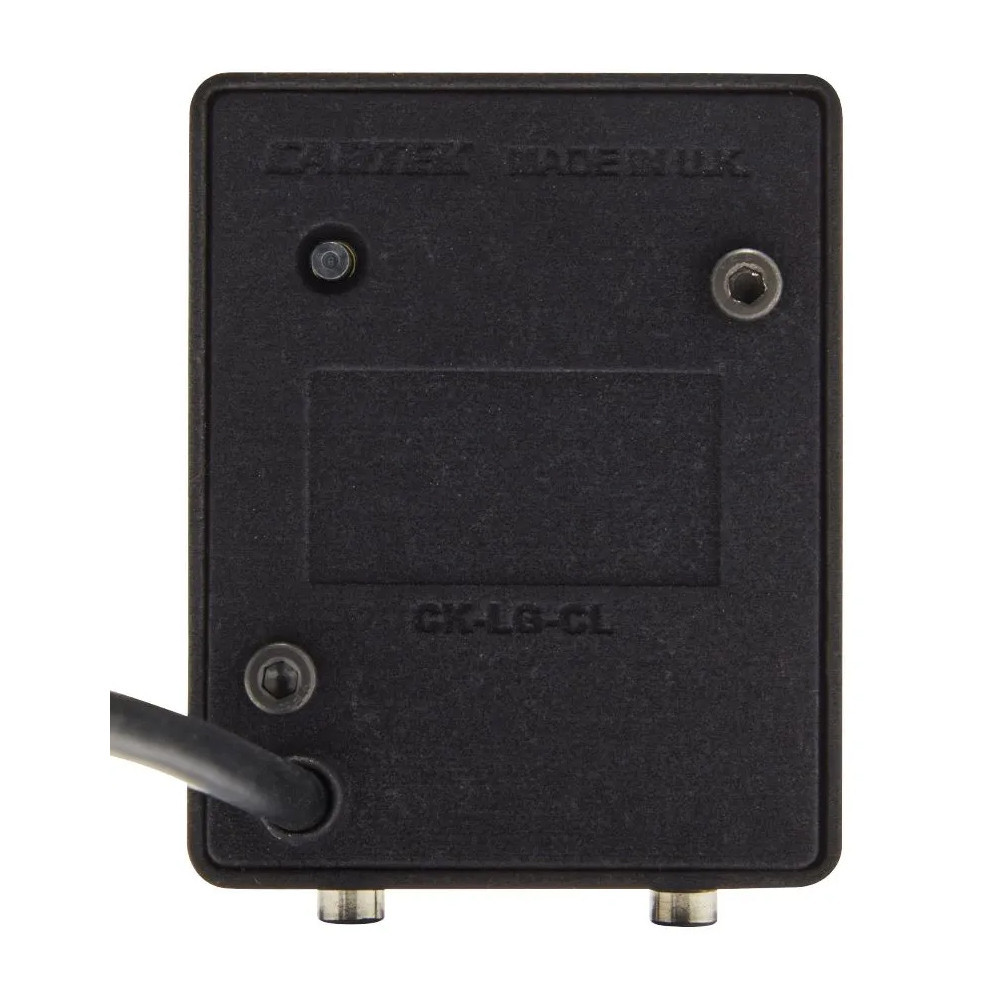

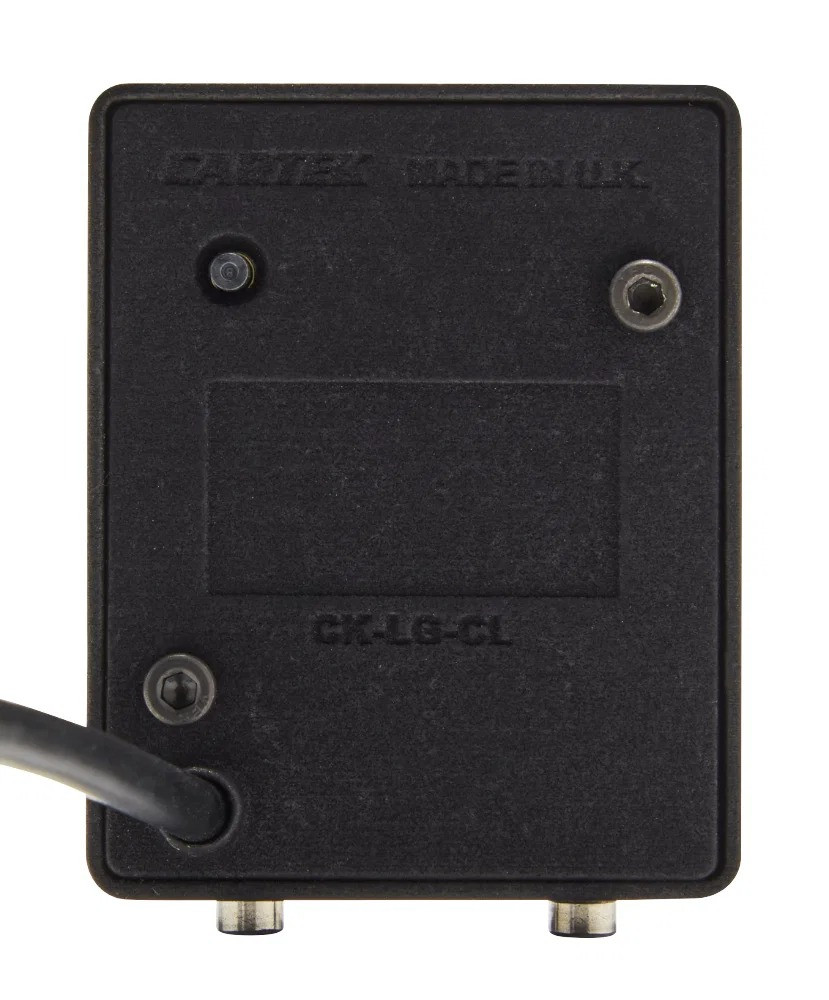

Os limiares de início e fim da sequência são configuráveis com ou sem o motor em funcionamento. O botão traseiro permite introduzir os valores de regime e selecionar a animação luminosa.

Está disponível uma configuração de filtragem do sinal de regime para aplicações de veículos clássicos. A luminosidade dos instrumentos de bordo para a mudança de regime e a da luz de mudança de caixa podem ser ajustadas separadamente para o dia e para a noite.

Instalação e compatibilidade

Fixe o indicador no campo de visão do condutor utilizando dois parafusos M3 pela parte inferior ou pela parte traseira. Para uma fixação pela parte inferior, a profundidade máxima de aparafusamento é de 8 mm.

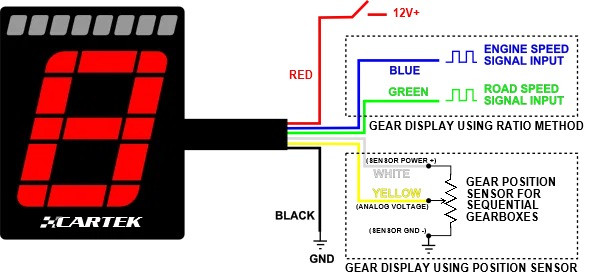

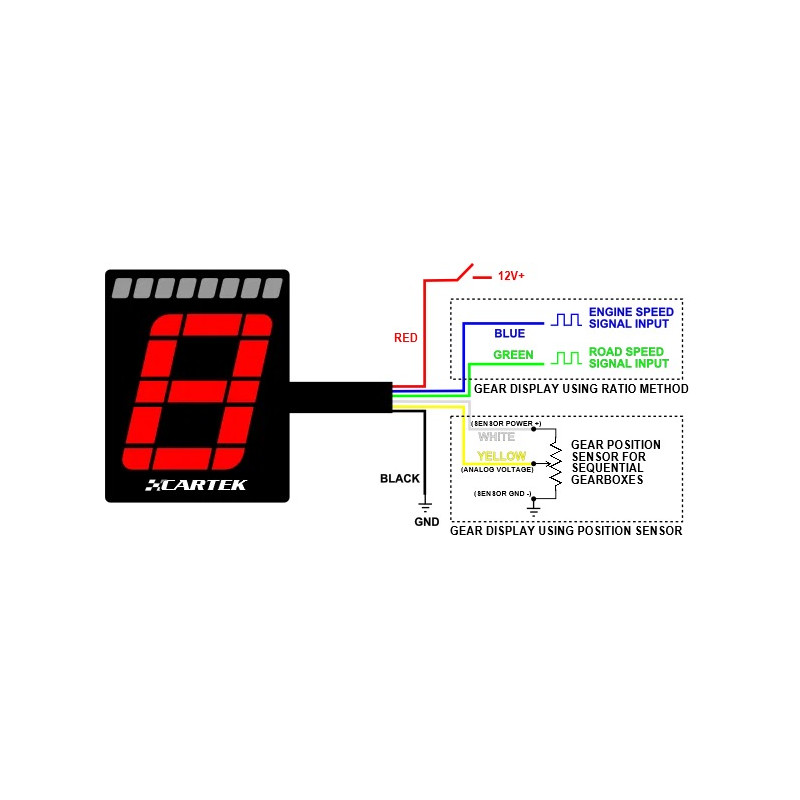

Ligue a alimentação, o terra e os sinais necessários ao método de deteção escolhido, de acordo com o manual da Cartek. Em seguida, efetue a aprendizagem das mudanças de velocidade ou das posições do sensor.

Este modelo não é adequado para motores equipados com sistemas de ignição CDI antigos, de descarga capacitiva.

Pontos fortes

• Marcha engatada e indicação de mudança de marcha reunidas numa única caixa.
• Dois métodos de deteção para diferentes configurações de caixa de velocidades.
• Visor personalizável: 7 cores e 6 sequências de luz de mudança de caixa.
• Luminosidade ajustável para o dia e para a noite.
• Unidade compacta com proteção IP64.
