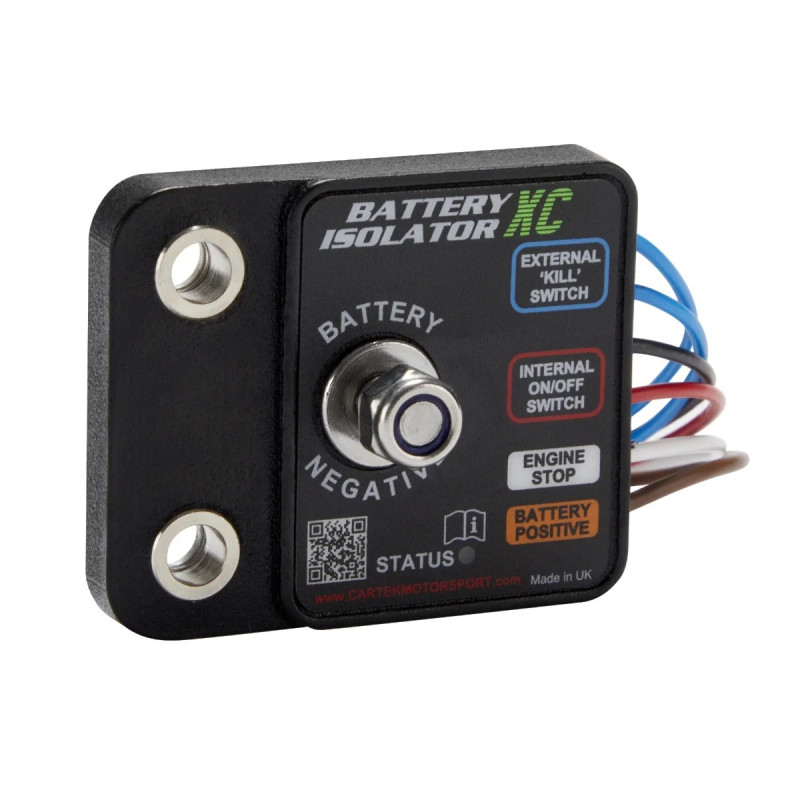

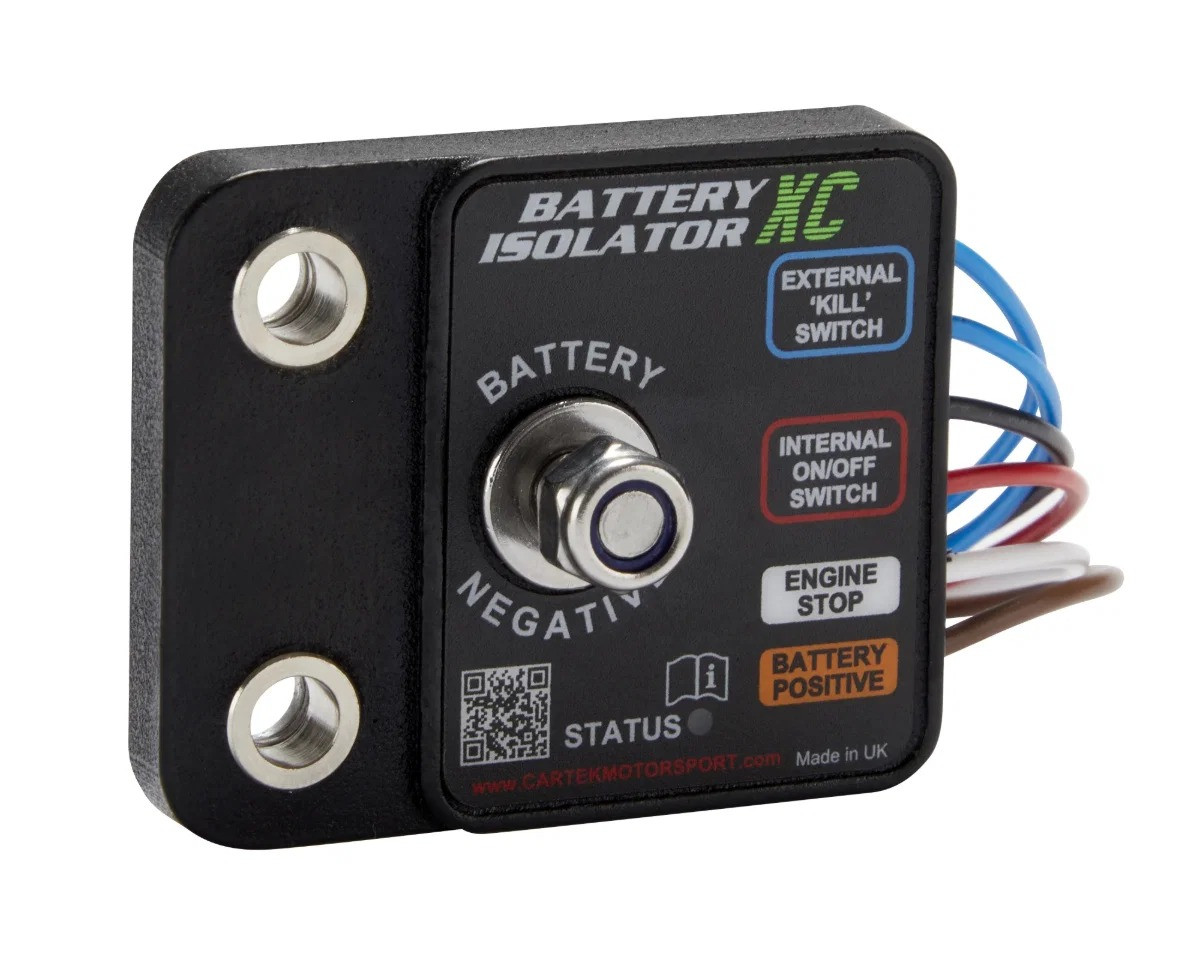

Kit de interruptor corta-circuito eletrônico Cartek X-Club com botão exterior

O kit de interruptor corta-circuito eletrônico Cartek X-Club com botão exterior destina-se a veículos de competição equipados com um motor derivado da série, de série ou ligeiramente modificado, com até 3 litros e um máximo de 6 cilindros. Inclui o interruptor corta-circuito e os seus comandos interiores e exteriores, com um botão exterior vermelho ou azul à escolha.

O X-Club desempenha duas funções: desligar o motor e, em seguida, isolar a bateria de todos os circuitos de eletricidade. O seu design eletrônico integra uma proteção contra sobretensões relacionadas com o corte do alternador, bem como um diagnóstico através de uma luz de aviso LED RGB.

Funcionamento do interruptor corta-circuito

No momento do corte, o dispositivo interrompe primeiro a alimentação do circuito necessário ao funcionamento do motor, por exemplo, a ignição ou um comando da centralina do motor. Em seguida, desliga o pólo negativo da bateria da massa do veículo.

Esta sequência permite desligar o motor antes de isolar a bateria, para que o alternador não continue a alimentar os equipamentos elétricos.

Características técnicas

• Marca: Cartek.
• Modelo: X-Club.
• Tipo: interruptor corta-circuito eletrônico com comandos internos e externos.
• Tensão de funcionamento: 7 a 18 V.
• Corrente admissível no arranque: 450 A.
• Corrente di picco: 1 500 A.
• Saída de paragem do motor: saída de alimentação protegida de 10 A.
• Consumo em funcionamento: 50 mA.
• Consumo em repouso: 7 mA.
• Isolamento da bateria: corte do pólo negativo.
• Ligação ao pólo negativo da bateria: parafuso M6.
• Ligação dos comandos: cabos de ligação.
• Diagnóstico: luz de aviso RGB integrada.
• Proteções: sobreintensidade, sobreaquecimento e sobretensões de corte do alternador.
• Construção: caixa selada à prova de água e sujidade, resistente a choques e vibrações.
• Cor do botão exterior: vermelha ou azul, consoante a variante selecionada.

Comandos internos e externos

• Interruptor interior: permite ao condutor ligar ou desligar o interruptor corta-circuito.
• Botão exterior: permite apenas o corte, para uma intervenção a partir do exterior do veículo.

Aplicações e limitações

O X-Club foi concebido para carros de corrida e de rali que utilizem um motor de série ou ligeiramente preparado, atmosférico ou turbocomprimido, com um limite de 3 litros e 6 cilindros.

Não é adequado para motores V8, nem para veículos elétricos ou híbridos. A escolha do dispositivo deve também ter em conta a corrente de arranque e o consumo do circuito ligado à saída de paragem do motor.

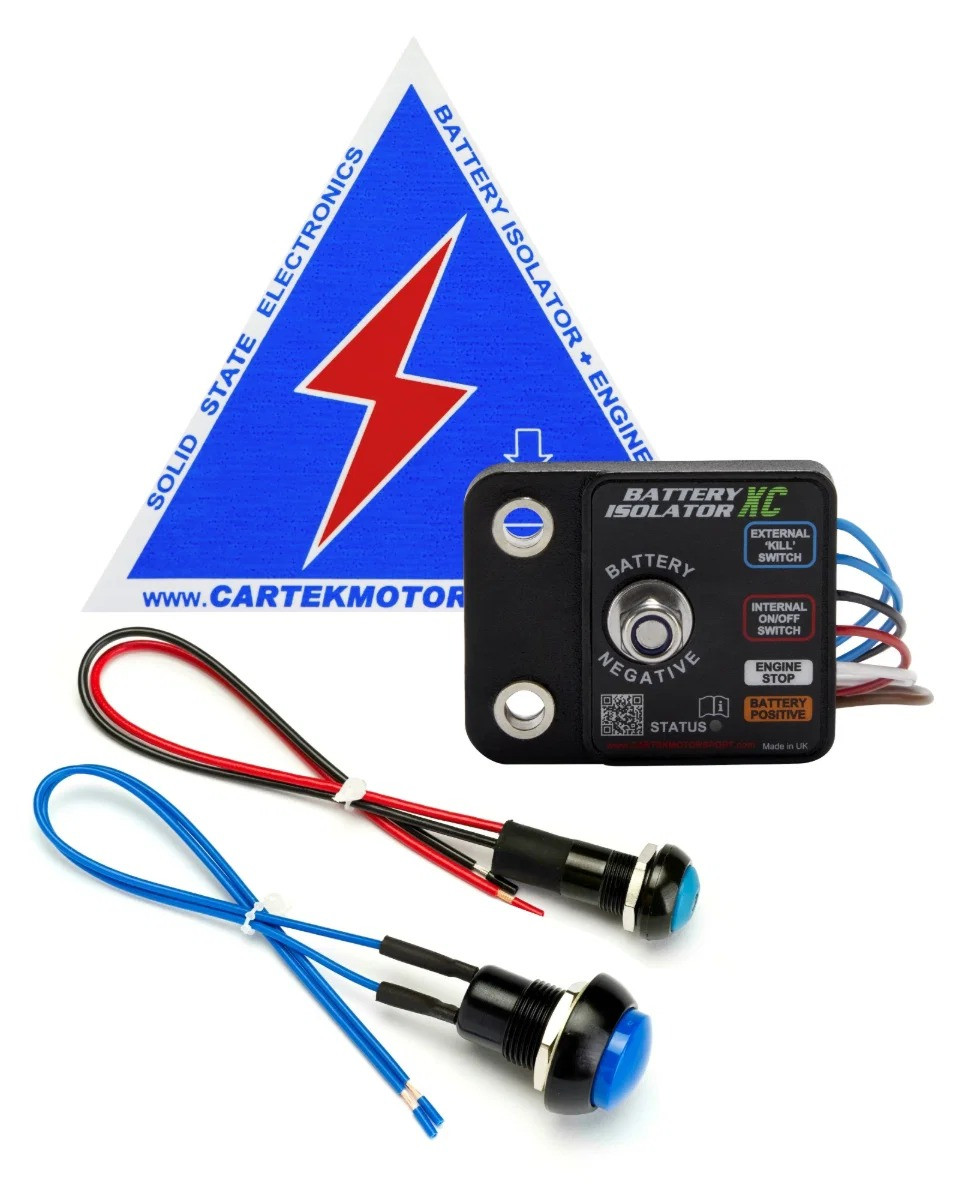

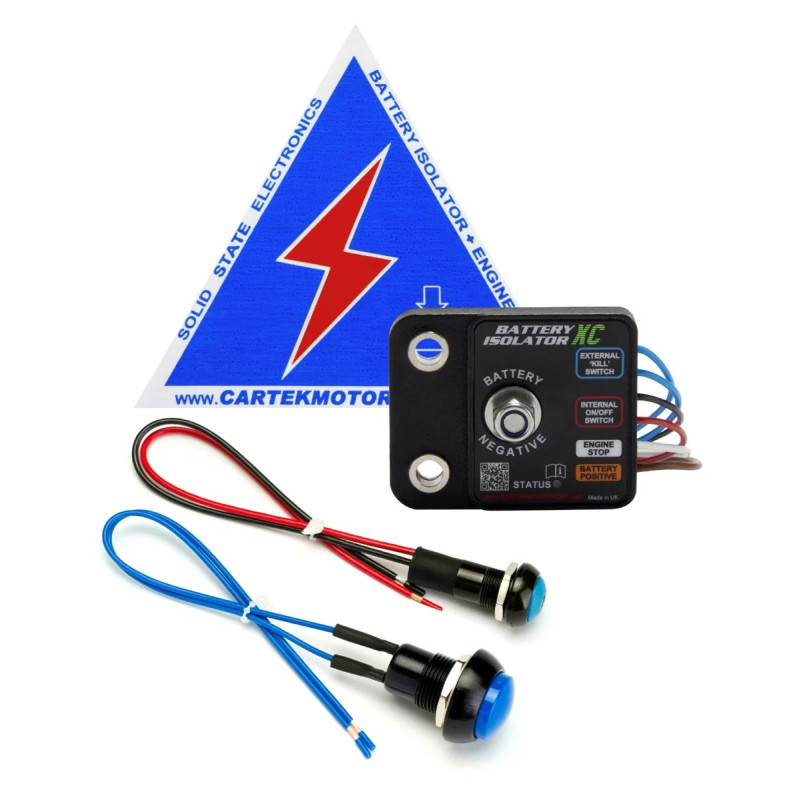

Conteúdo do kit

• Um interruptor corta-circuito eletrônico Cartek X-Club.
• Um interruptor interior de ligar/desligar.
• Um botão de corte exterior na cor selecionada.
• Um autocolante de sinalização do interruptor corta-circuito.

Montagem e ligação

Instale o interruptor corta-circuito junto à bateria, com uma ligação elétrica correta à massa do chassi. É obrigatório ligar a função de paragem do motor de acordo com o manual da Cartek e respeitar o limite de 10 A desta saída.

Num veículo equipado com um alternador, a simples desconexão da bateria não é suficiente para parar o motor: a ligação da função de paragem do motor é indispensável.
