Kit de interruptor corta-circuito eletrônico Cartek X-Pro com botão exterior

O kit de interruptor corta-circuito eletrônico Cartek X-Pro com botão exterior foi concebido para veículos de corrida e de rali, nomeadamente aqueles equipados com motores de grande cilindrada ou altamente modificados, incluindo os V8. Inclui os comandos interior e exterior, com um botão exterior vermelho ou azul à escolha.

O X-Pro suporta uma corrente de arranque de 650 A e até 2 000 A em picos. A sua saída de desligamento do motor possui um limiar de proteção ajustável para 5, 10, 15 ou 20 A, para adaptar o dispositivo ao circuito ligado.

Paragem do motor e isolamento da bateria

O interruptor corta-circuito interrompe, em primeiro lugar, a alimentação do circuito necessário ao funcionamento do motor. Em seguida, desliga o pólo negativo da bateria da massa do veículo, isolando a bateria de todos os equipamentos elétricos.

Está integrada uma proteção contra sobretensões de corte do alternador. A saída de paragem do motor pode ser ligada a uma entrada da unidade de controlo ou do módulo de distribuição de potência, a um relé do motor ou a um sistema de ignição, de acordo com o manual da Cartek.

Características técnicas

• Marca: Cartek.
• Modelo: X-Pro.
• Tipo: interruptor corta-circuito eletrônico com comandos internos e externos.
• Tensão de funcionamento: 7 a 18 V.
• Corrente admissível no arranque: 650 A.
• Corrente de pico: 2 000 A.
• Saída de paragem do motor: saída de alimentação protegida, regulável para 5, 10, 15 ou 20 A.
• Consumo em funcionamento: 50 mA.
• Consumo em repouso: 7 mA.
• Peso do interruptor corta-circuito: 110 g.
• Isolamento da bateria: corte do pólo negativo.

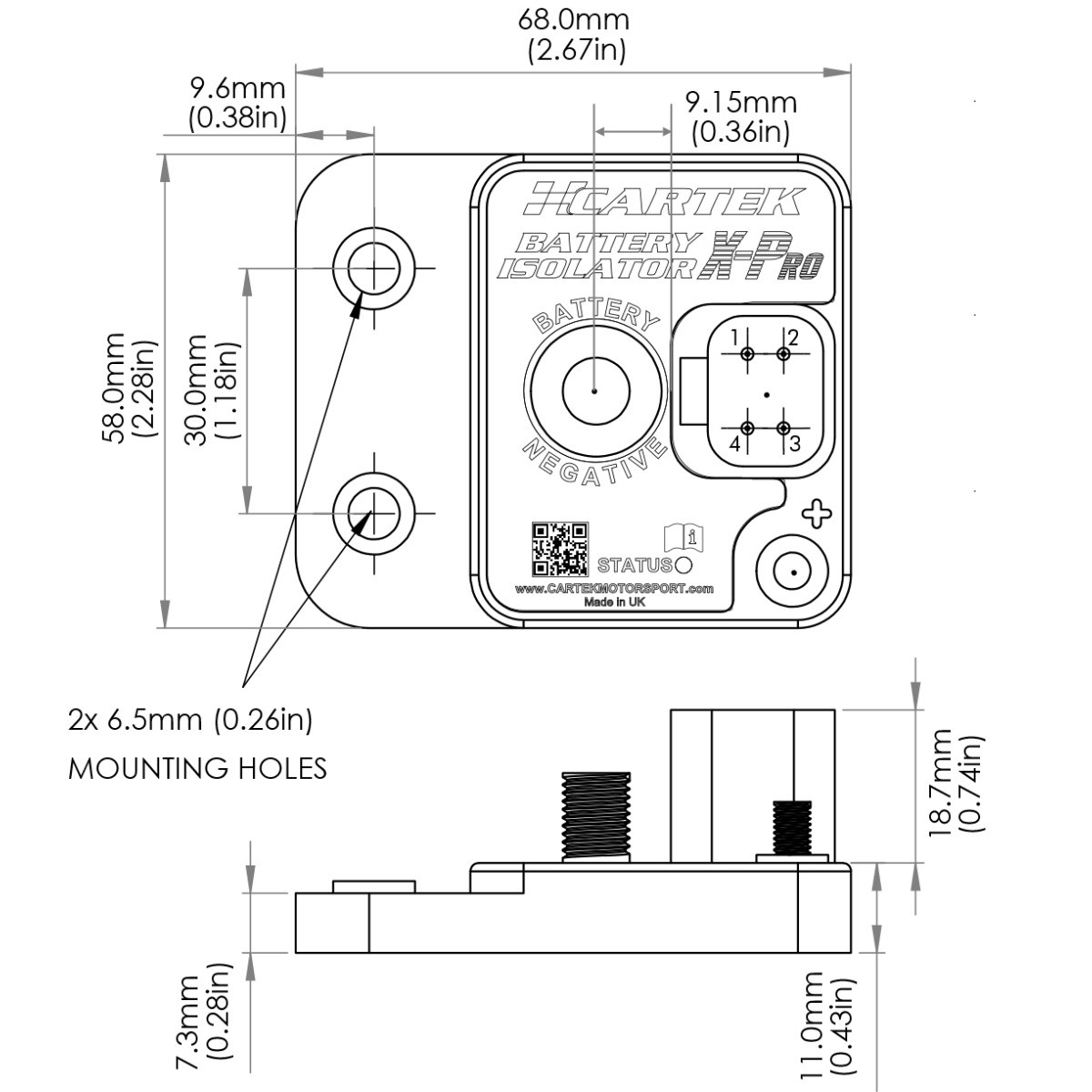

• Ligação ao pólo negativo da bateria: parafuso M8.
• Ligação ao pólo positivo da bateria: parafuso M4.

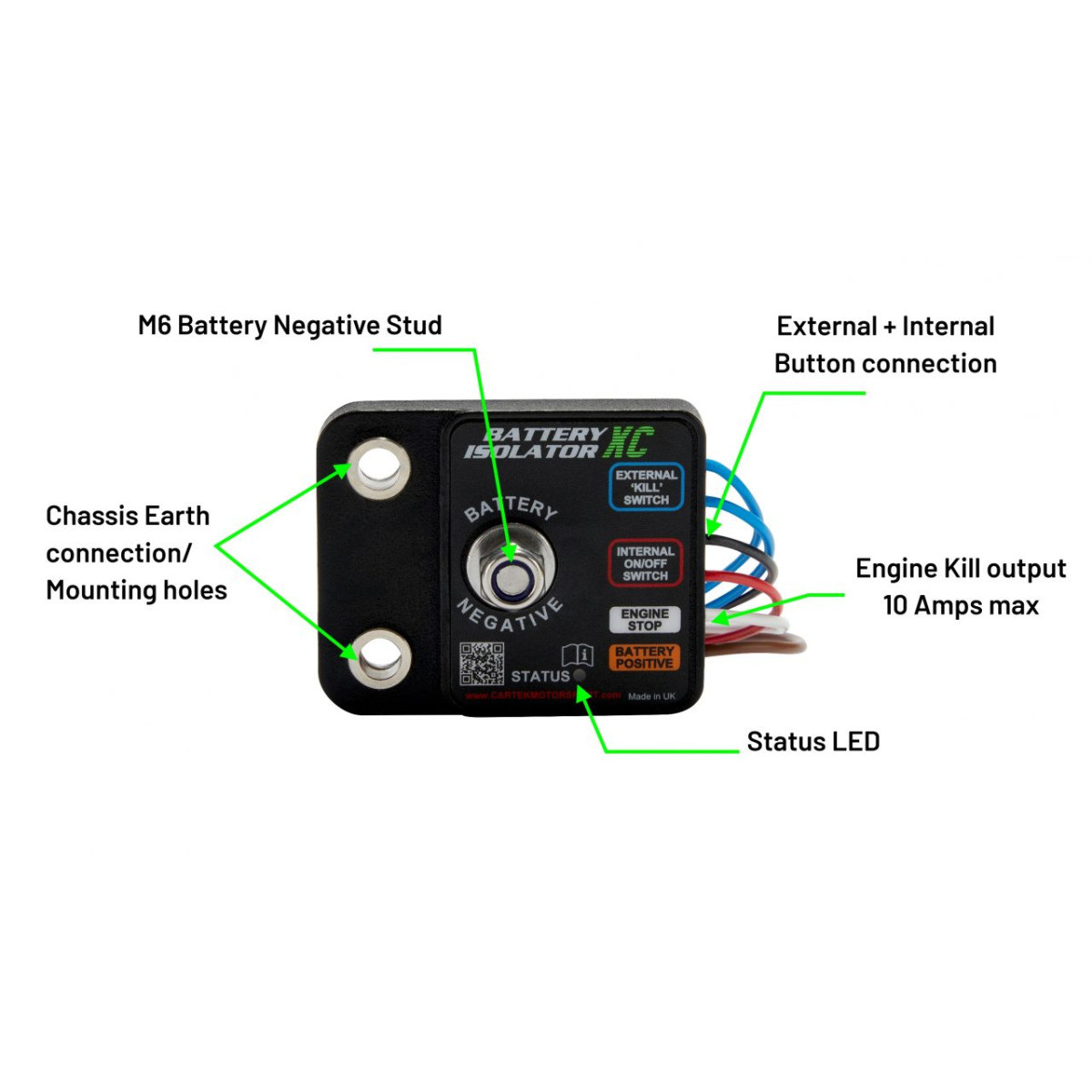

• Conectores de comando: conector Deutsch DT estanque de 4 pinos.
• Diagnóstico: luz de aviso RGB integrada.
• Proteções: sobreintensidade, sobreaquecimento e sobretensões com corte do alternador.
• Construção: caixa vedada contra água e sujidade, resistente a choques e vibrações.
• Cor do botão exterior: vermelha ou azul, consoante a variante selecionada.

Comandos internos e externos

• Interruptor interior: controla o ligar e desligar do interruptor corta-circuito a partir do habitáculo.
• Botão exterior: permite apenas o corte a partir do exterior do veículo.

Aplicações

O X-Pro é adequado para instalações de competição que exijam uma elevada capacidade de arranque, nomeadamente com motores de grande cilindrada e preparações significativas. O limiar de proteção da saída de paragem do motor deve ser selecionado de acordo com o consumo do circuito alimentado.

Este dispositivo não é adequado para veículos elétricos ou híbridos.

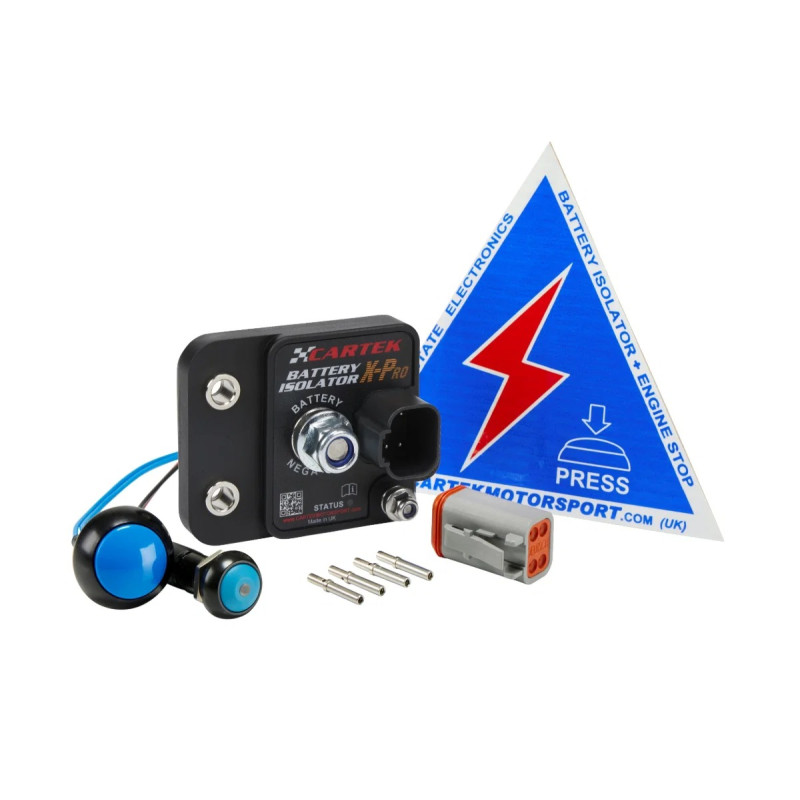

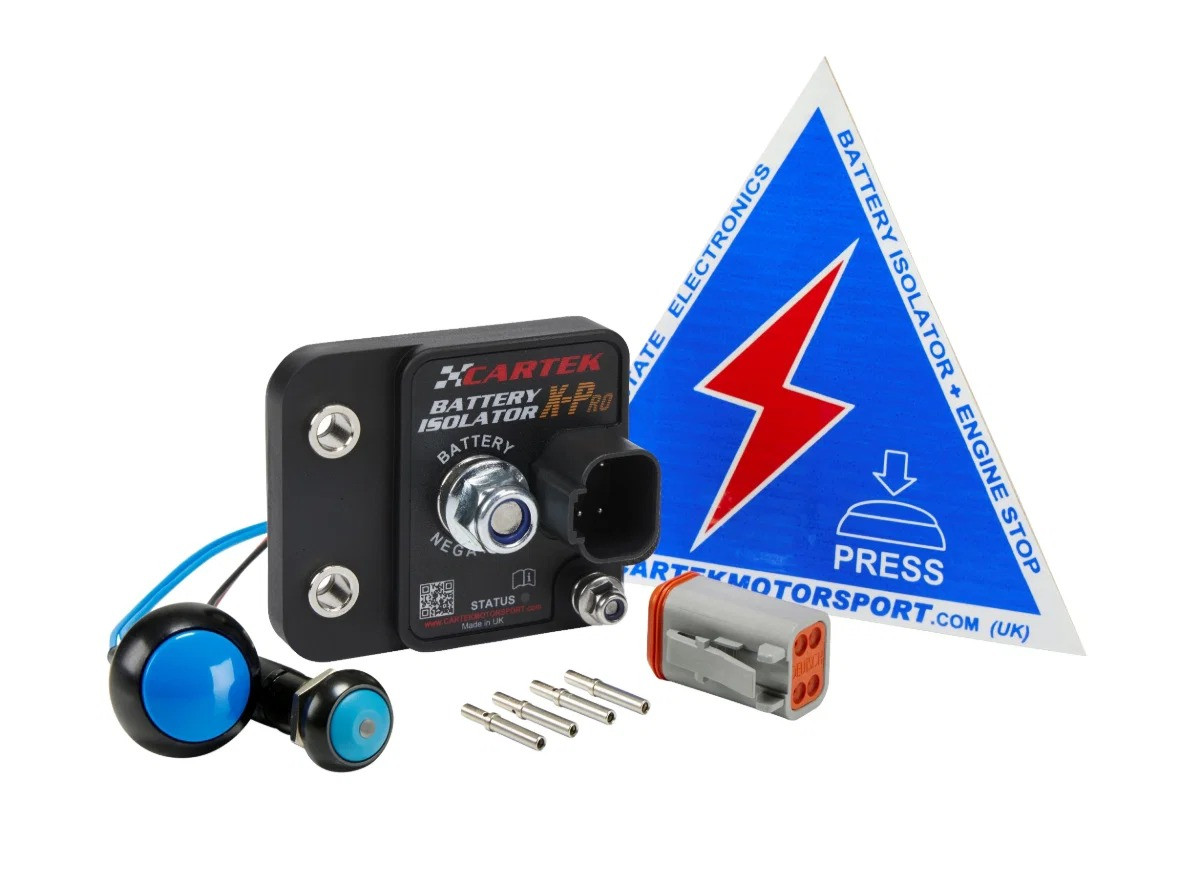

Conteúdo do kit

• Um interruptor corta-circuito eletrônico Cartek X-Pro.
• Um interruptor interior de ligar/desligar.
• Um botão de corte exterior na cor selecionada.
• Um autocolante de sinalização do interruptor corta-circuito.

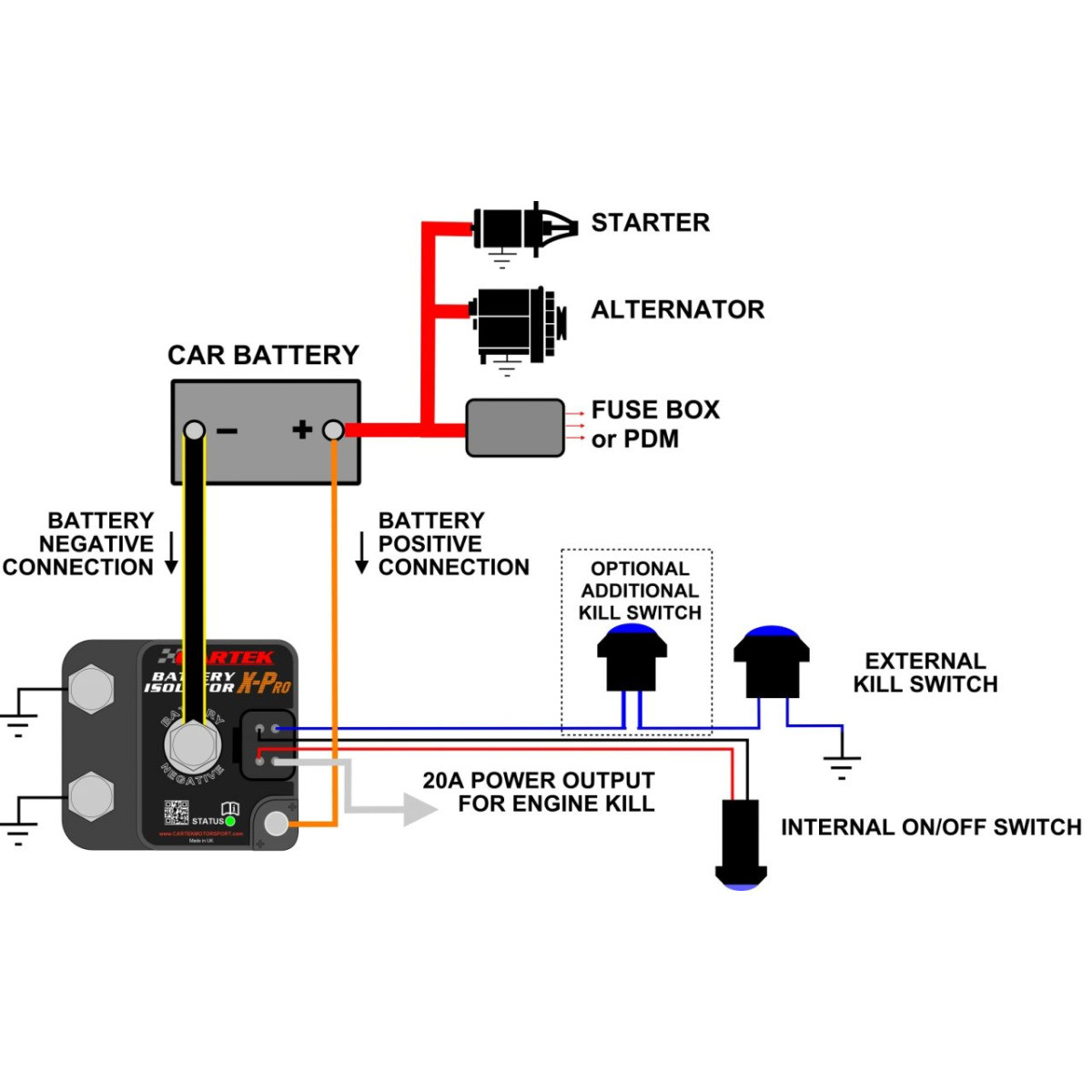

Montagem e ligação

Instale o interruptor corta-circuito junto à bateria e assegure uma ligação elétrica correta à massa do chassi. Efetue as ligações e o ajuste da saída de paragem do motor de acordo com as instruções da Cartek.

Num veículo equipado com um alternador, a ligação da função de paragem do motor é indispensável: o simples isolamento da bateria não é suficiente para parar o motor.
