Indicador de marcha engranada Cartek OBD2 con shift light de 8 LED
Referencia:
CK-LG-OBD
Ref. proveedor:
CK-LG-OBD

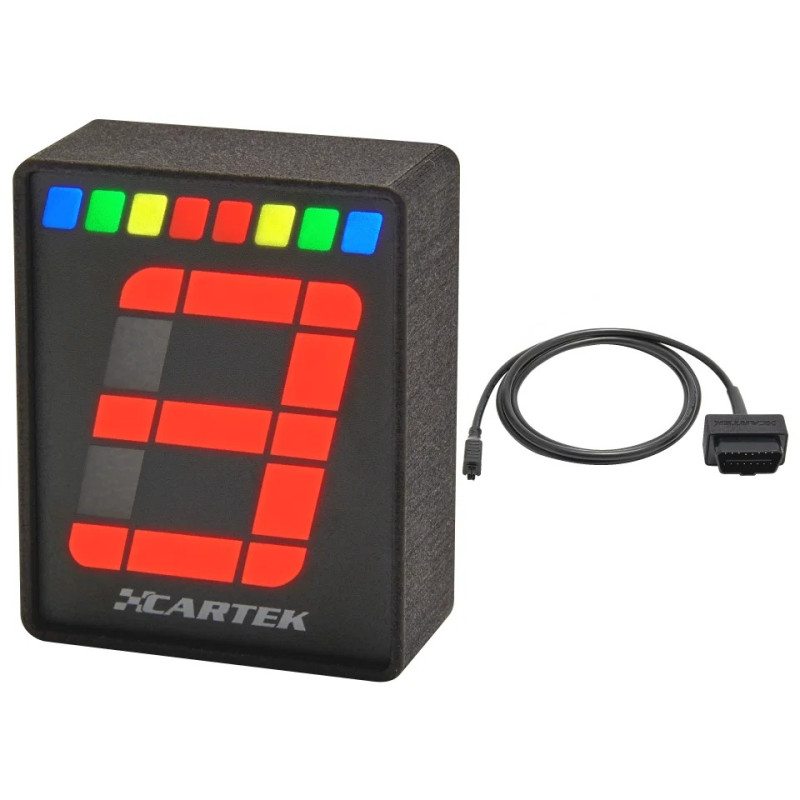

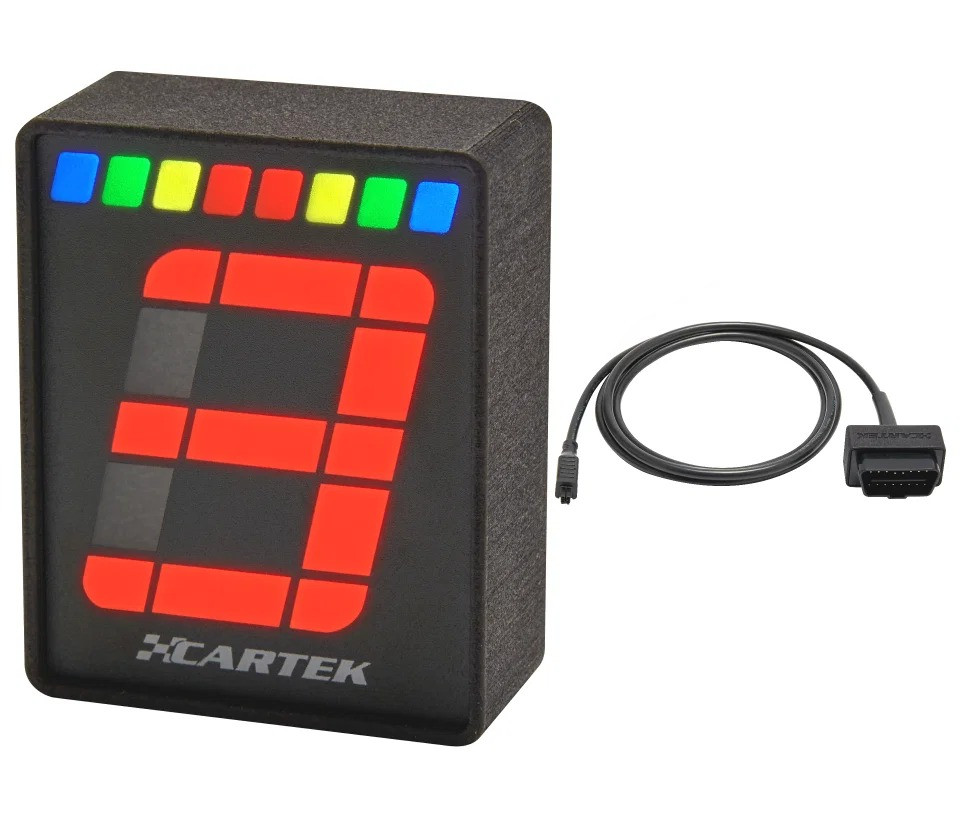

El indicador de marcha engranada Cartek OBD2 con shift light muestra la relación de desmultiplicación seleccionada e indica cuando se acerca el régimen de revoluciones elegido para cambiar a la marcha larga. Su conexión directa a la toma OBD2 permite recuperar los datos necesarios sin necesidad de cableado adicional.

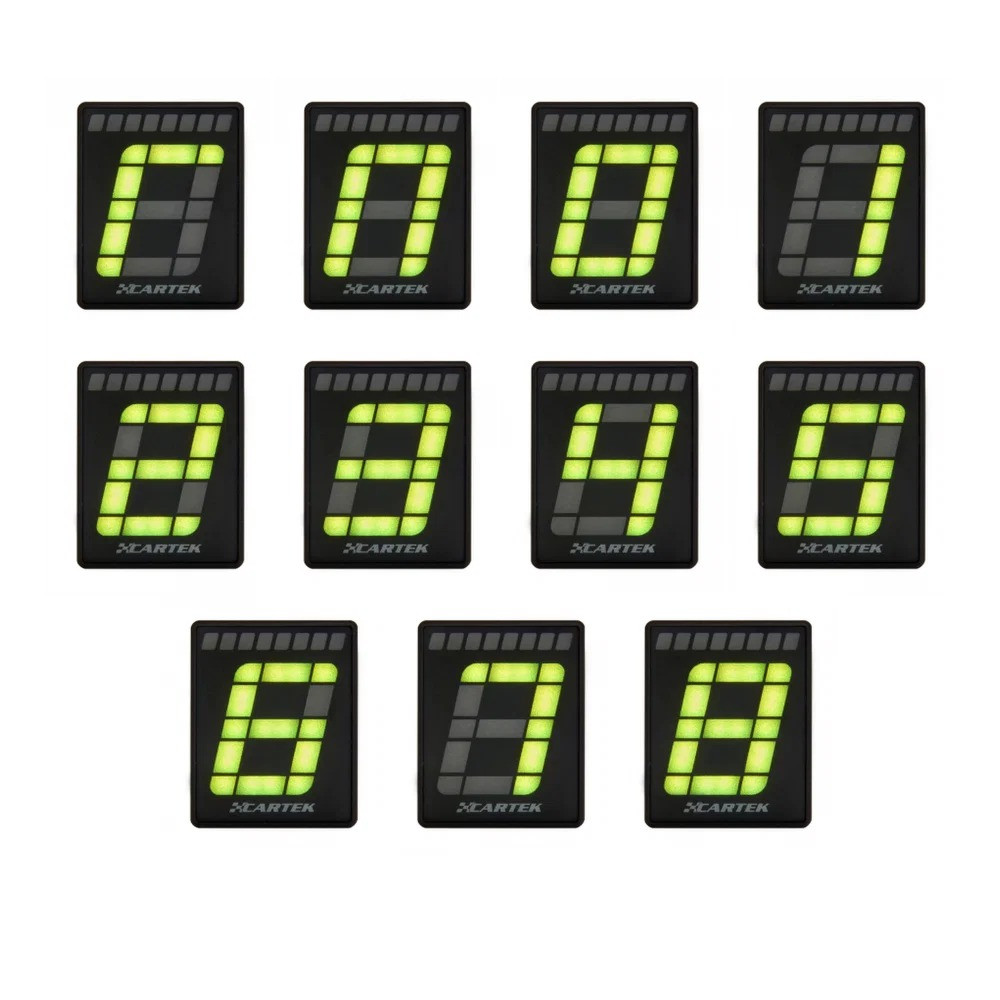

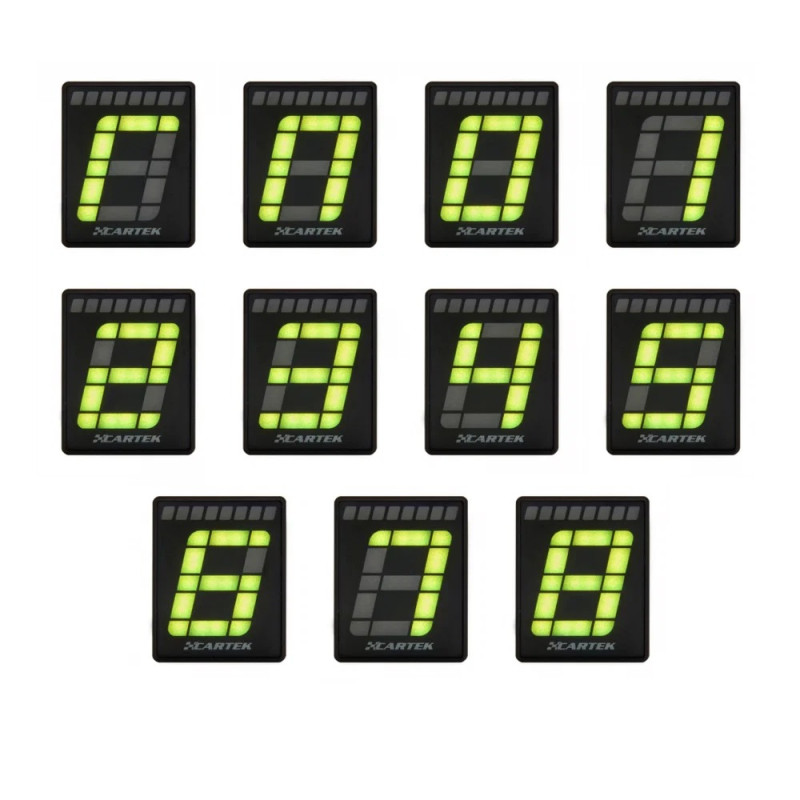

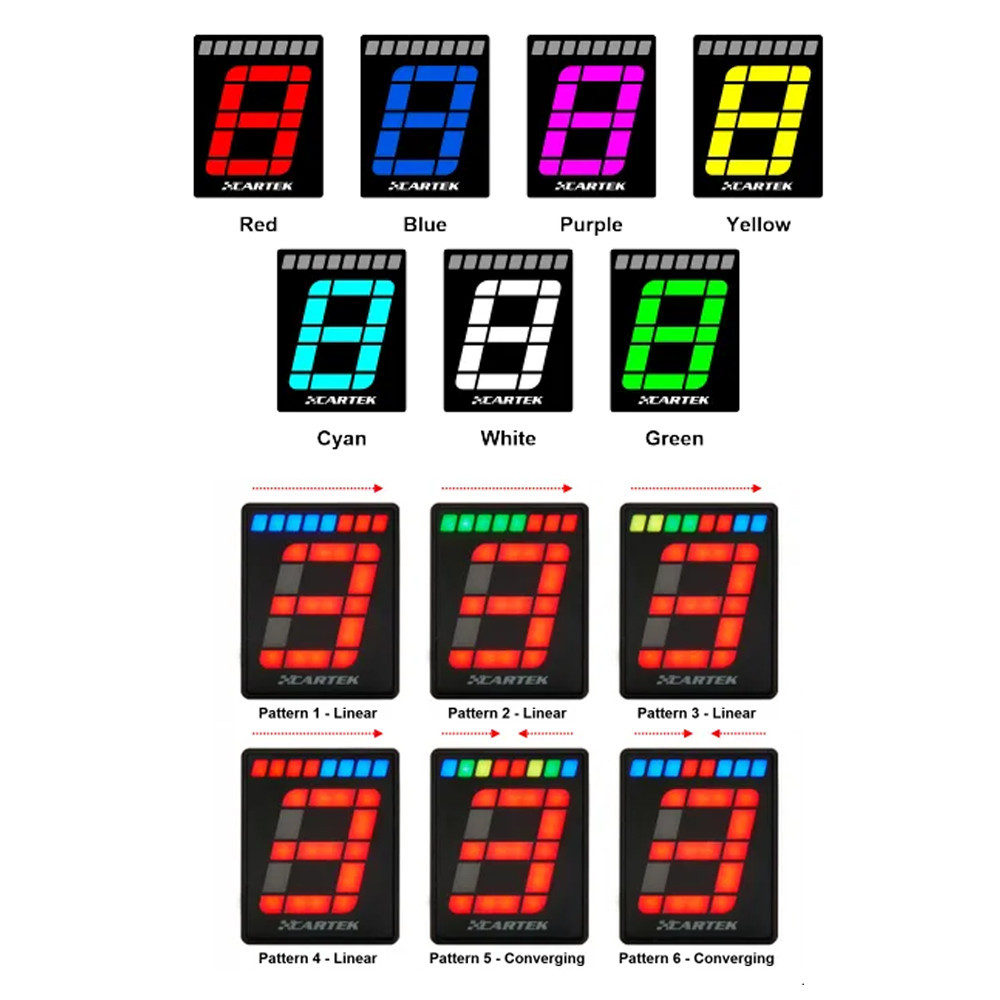

La marcha aparece en indicadores digitales de 7 segmentos, con siete colores a elegir. Los 8 LED multicolores del shift light se encienden progresivamente según los umbrales configurados. Seis secuencias luminosas y ajustes de luminosidad para el día y la noche permiten personalizar la visualización.
Características técnicas
- Marca: Cartek
- Modelo: Gear Indicator OBD2
- Referencia del fabricante: CK-LG-OBD
- Funciones: visualización de la marcha engranada y shift light secuencial
- Indicadores de marcha: digital de 7 segmentos, 7 colores a elegir
- Número de marchas configurables: de 2 a 8
- Shift light: 8 LED multicolores, 6 secuencias a elegir
- Detección de la marcha: cálculo a partir de la velocidad de rotación del motor y la velocidad del vehículo, tras el proceso de aprendizaje
- Conexión: conector OBD2
- Longitud del cable incluido: 1,5 m
- Ajustes: umbrales de revoluciones, color de los indicadores y brillo diurno/nocturno
- Tensión de funcionamiento: de 7 a 18 V

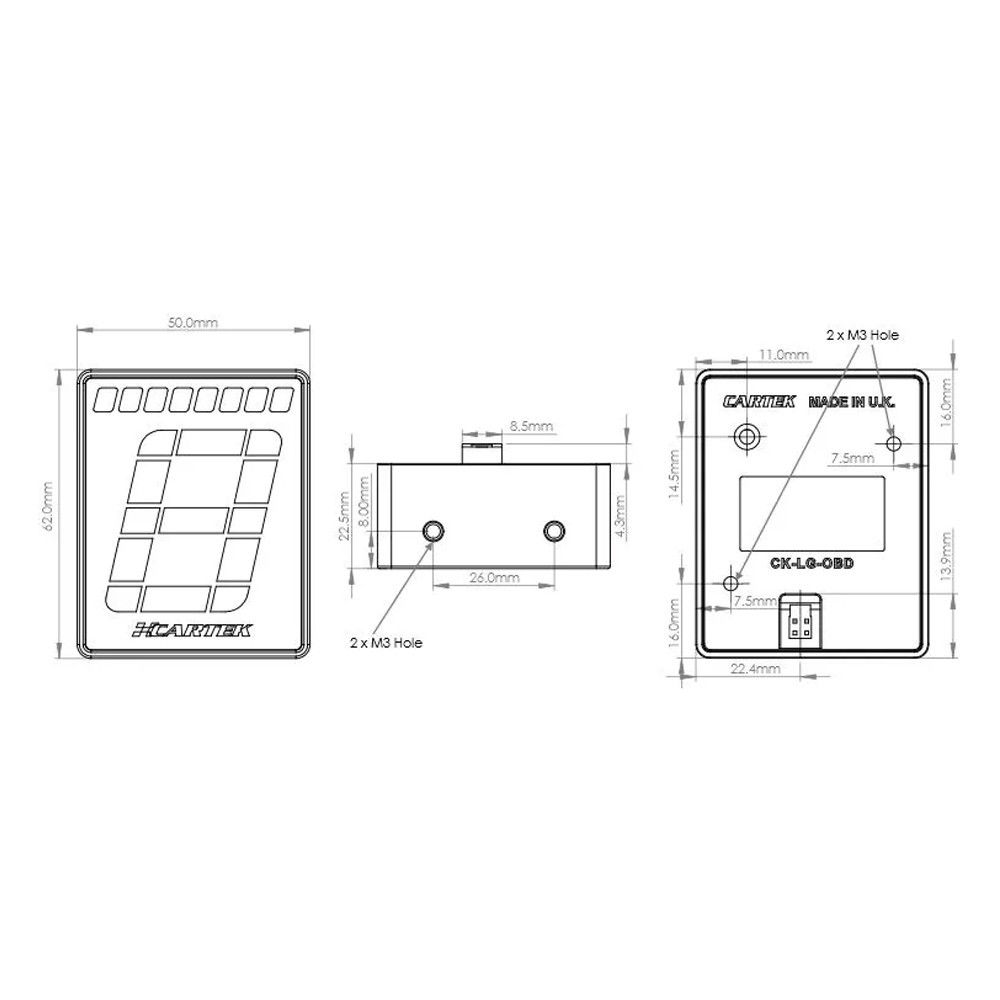

- Medidas indicadas en la ficha del producto: altura 62 mm, ancho 50 mm, profundidad (mm) 23 mm
- Carcasa: nailon PA 2200, electrónica encapsulada
- Índice de protección: IP64
- Temperatura de funcionamiento: de -10 °C a +85 °C
- Temperatura de almacenamiento: de -40 °C a +125 °C
Funcionamiento y aprendizaje de las marchas
El dispositivo utiliza los datos de velocidad de rotación del motor y de velocidad del vehículo transmitidos a través del conector OBD2. Calcula la marcha engranada a partir de la relación entre ambos, en lugar de leer directamente la información sobre la posición de la caja de cambios.
Es necesaria una fase de aprendizaje para registrar cada marcha. Tras la conexión, el dispositivo busca automáticamente el protocolo del vehículo. Cuando el motor está parado, pasa a modo de espera para reducir su consumo y se reactiva al volver a arrancar.
Protocolos compatibles
- SAE J1850 PWM: 41,6 kbaud.
- SAE J1850 VPW: 10,4 kbaud.
- ISO 9141-2.
- ISO 14230-4 KWP: inicialización lenta o rápida.
- ISO 15765-4 CAN: identificadores de 11 o 29 bits, a 250 o 500 kbaud.
- SAE J1939 CAN: identificadores de 29 bits, a 250 kbaud.
La compatibilidad requiere que el protocolo sea compatible y que se disponga de datos sobre la velocidad de rotación del motor y la velocidad del vehículo.
Instalación y ajustes

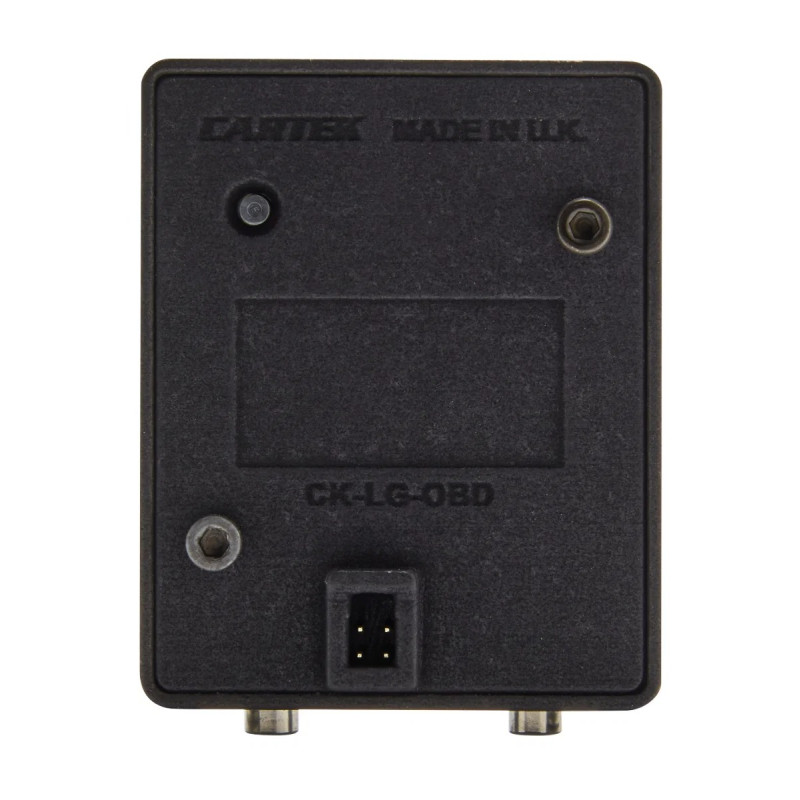

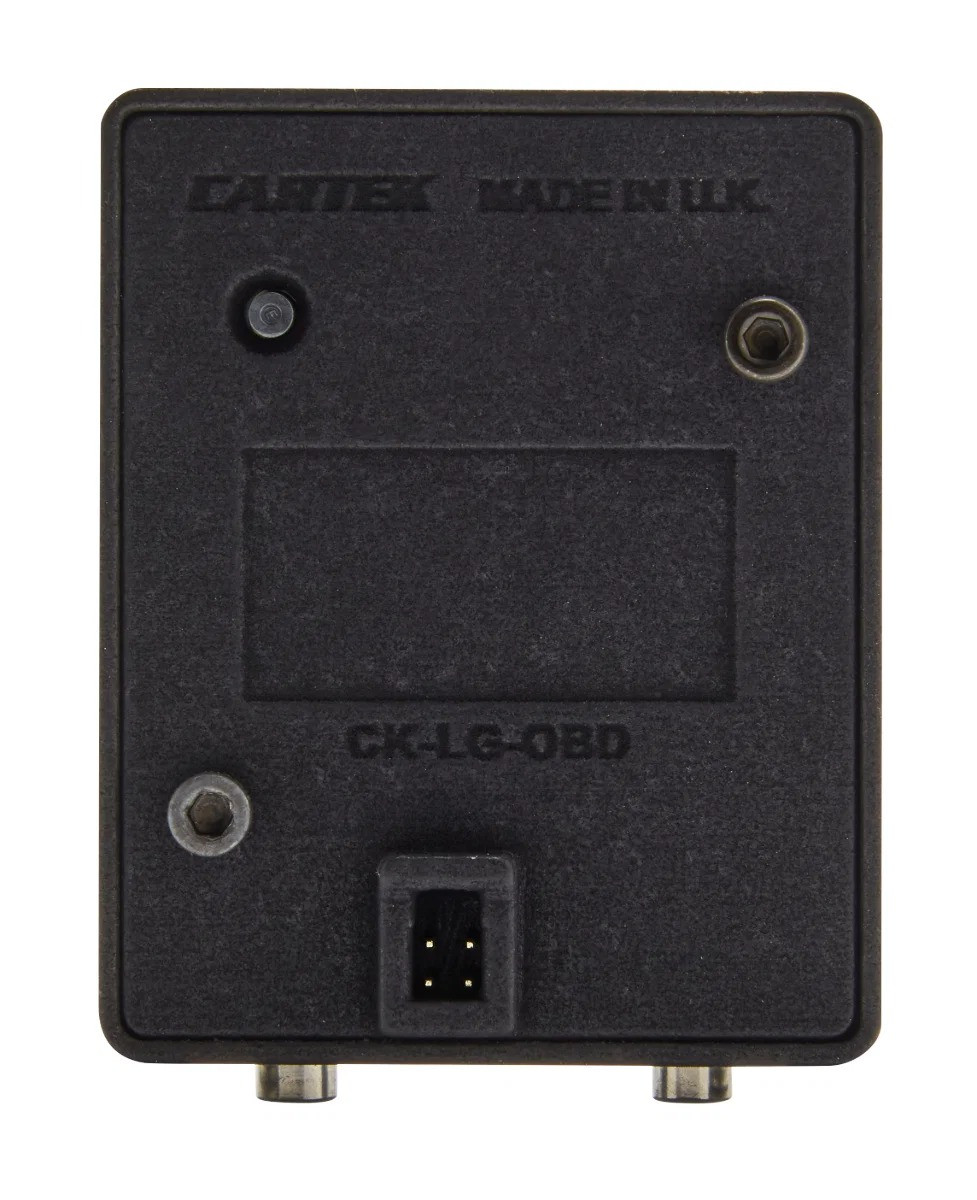

Fija el indicador en el campo de visión del conductor mediante dos tornillos M3 por la parte inferior o por la parte trasera y, a continuación, conecta el cable suministrado a la toma OBD2. Para la fijación por la parte inferior, la profundidad máxima de atornillado es de 8 mm.
El botón trasero permite configurar la pantalla, el aprendizaje de marchas y los umbrales de la shift light. Estos umbrales pueden introducirse con el motor parado o ajustarse con el motor en marcha, según el procedimiento de Cartek.
El indicador debe ser el único dispositivo conectado a la toma OBD2. No es compatible con los distribuidores OBD2 y no debe conectarse directamente a la red de electricidad del vehículo.
Puntos fuertes
- Marcha seleccionada y shift light reunidas en una carcasa compacta.
- Conexión OBD2 sin cableado adicional.
- Reconocimiento automático del protocolo.
- Pantalla y brillo personalizables.
- Modo de espera automático cuando se apaga el motor.
