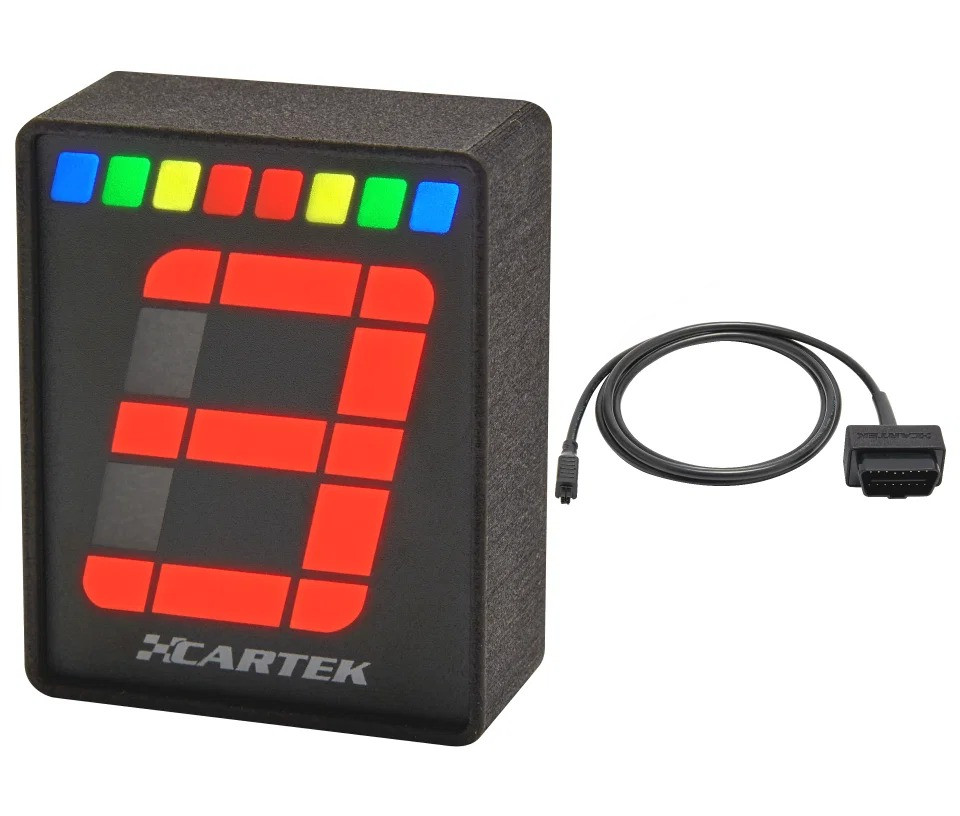

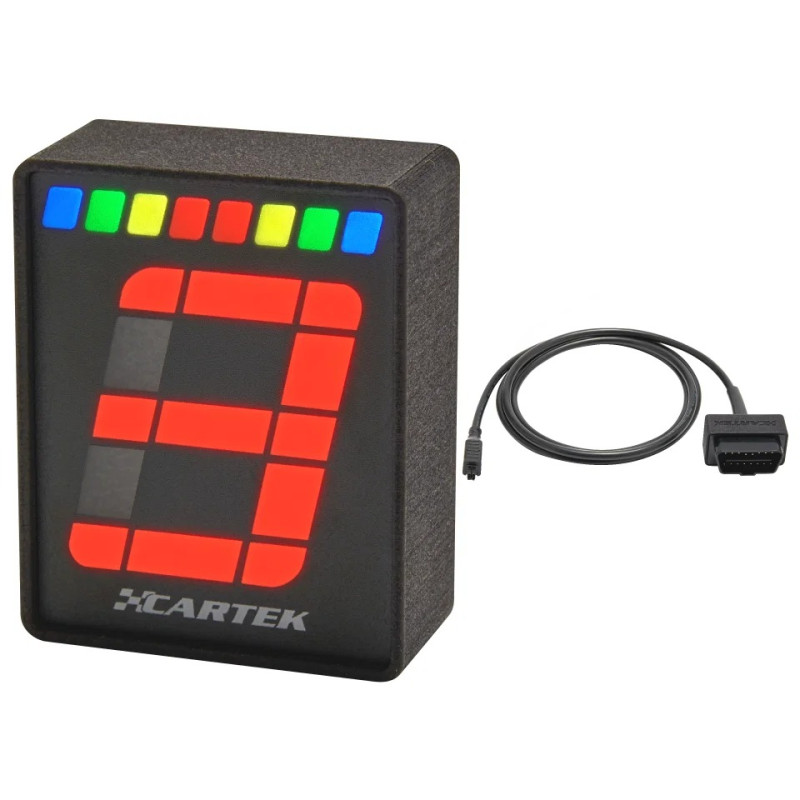

Indicador de marcha engatada Cartek OBD2 com luz de mudança de caixa de 8 LED

O indicador de marcha engatada Cartek OBD2 com luz de mudança de caixa apresenta a relaçâo de câmbio selecionada e sinaliza quando se aproxima o regime definido para subir para a marcha alta. A sua ligação direta à tomada OBD2 permite recolher os dados necessários sem necessidade de cablagem adicional.

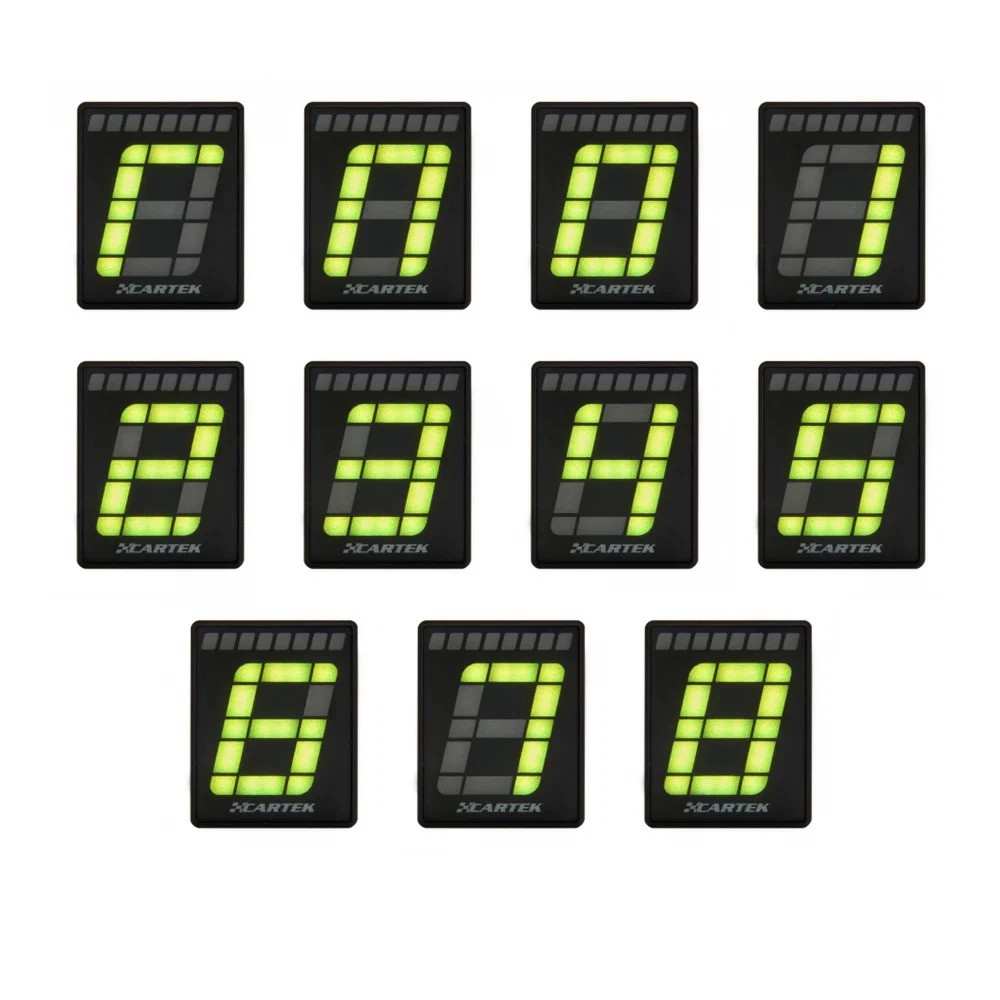

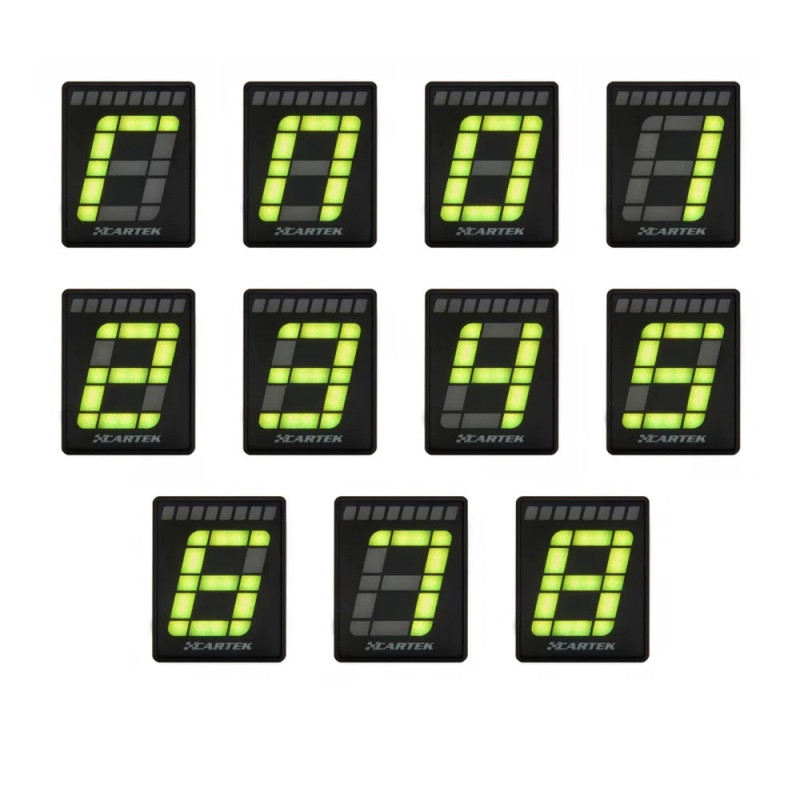

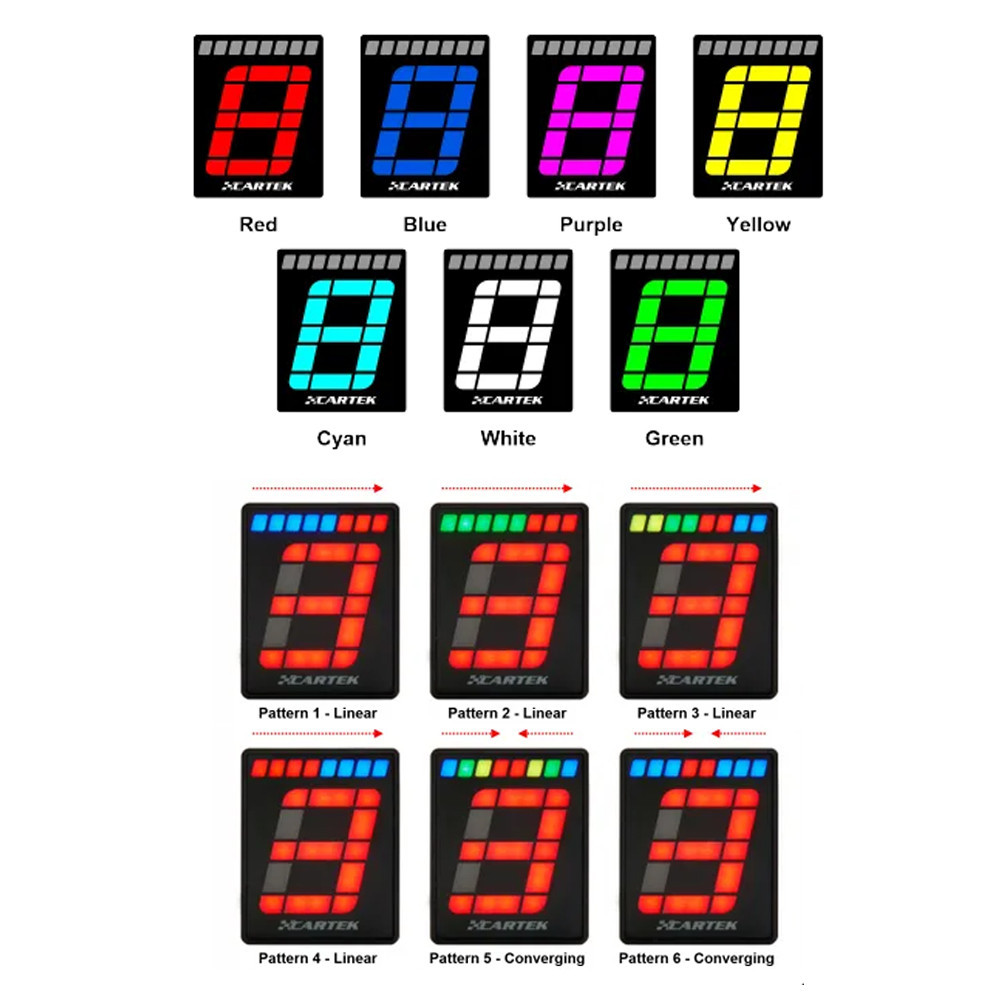

A mudança de velocidade é apresentada em um visor digital de 7 segmentos, com sete cores à escolha. Os 8 LED multicoloridos da luz de mudança de caixa acendem-se progressivamente de acordo com os limiares configurados. Seis sequências luminosas e ajustes de luminosidade dia/noite permitem personalizar a leitura.

Características técnicas

• Marca: Cartek
• Modelo: Gear Indicator OBD2
• Referência do fabricante: CK-LG-OBD
• Funções: indicação da mudança engatada e luz de mudança de caixa sequencial
• Visor da mudança: digital de 7 anéis de pistão, 7 cores à escolha
• Número de velocidades à frente configuráveis: de 2 a 8
• Luz de mudança de caixa: 8 LED multicoloridos, 6 sequências à escolha
• Detecção da mudança: cálculo com base no regime do motor e na velocidade do veículo, após aprendizagem
• Ligação: tomada OBD2
• Comprimento do cabo fornecido: 1,5 m
• Ajustes: limiares de rotação, cor dos instrumentos de bordo e luminosidade dia/noite
• Tensão de funcionamento: 7 a 18 V

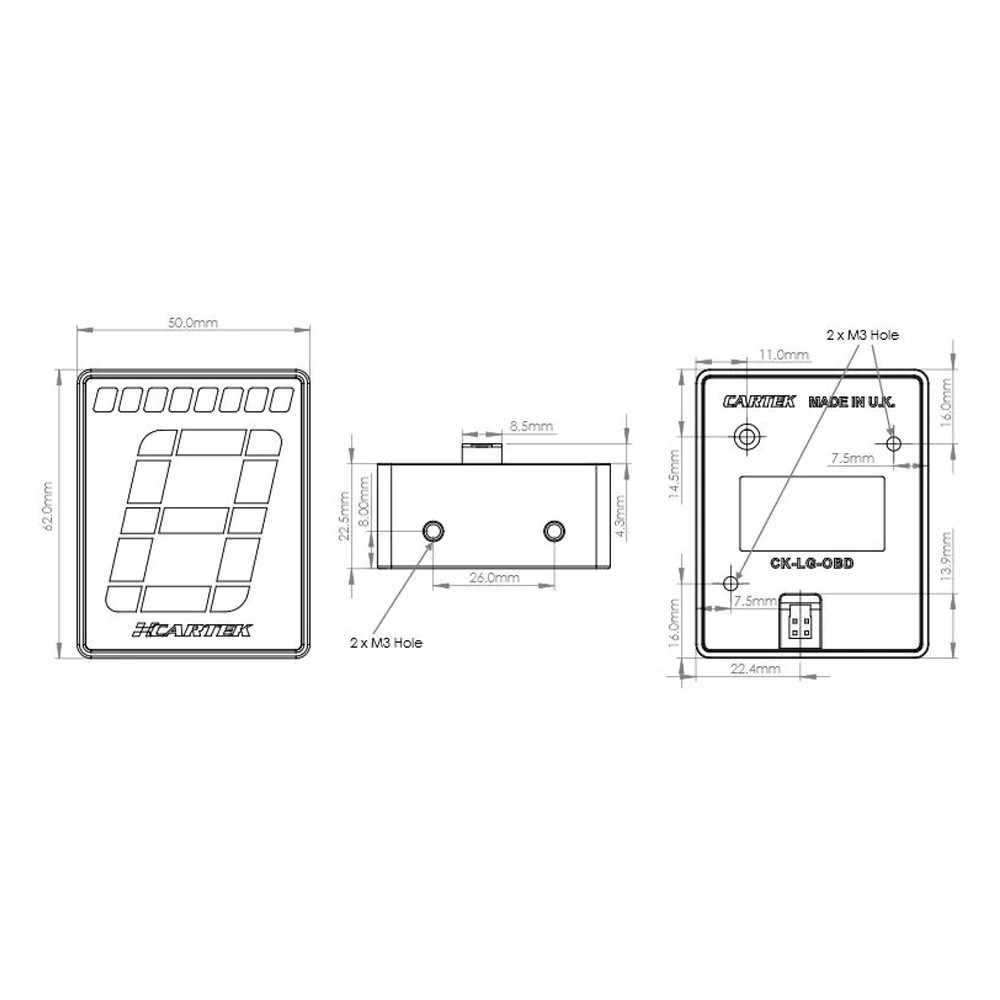

• Dimensões indicadas na ficha do produto: altura 62 mm, largura 50 mm, profundidade 23 mm
• Caixa: nylon PA 2200, componentes eletrônicos encapsulados
• Índice de proteção: IP64
• Temperatura de funcionamento: -10 °C a +85 °C
• Temperatura de armazenamento: -40 °C a +125 °C

Funcionamento e aprendizagem das mudanças

O dispositivo utiliza os dados relativos ao regime do motor e às rotações por minuto do veículo transmitidos pela tomada OBD2. Calcula a mudança engatada com base na relação entre estes valores, em vez de ler diretamente a informação relativa à posição da caixa de câmbio.

É necessária uma fase de aprendizagem para registar cada mudança. Após a ligação, o dispositivo procura automaticamente o protocolo do veículo. Quando o motor está desligado, entra em modo de espera para reduzir o consumo e, em seguida, reativa-se quando o motor é ligado novamente.

Protocolos compatíveis

• SAE J1850 PWM: 41,6 kbaud.
• SAE J1850 VPW: 10,4 kbaud.
• ISO 9141-2.
• ISO 14230-4 KWP: inicialização lenta ou rápida.
• ISO 15765-4 CAN: identificadores de 11 ou 29 bits, a 250 ou 500 kbaud.
• SAE J1939 CAN: identificadores de 29 bits, a 250 kbaud.

A compatibilidade requer um protocolo suportado e a disponibilidade de dados relativos ao regime do motor e às rotações por minuto do veículo.

Instalação e configurações

Fixe o indicador no campo de visão do condutor utilizando dois parafusos M3 pela parte inferior ou pela parte traseira e, em seguida, ligue o cabo fornecido à tomada OBD2. Para uma fixação pela parte inferior, a profundidade máxima de aparafusamento é de 8 mm.

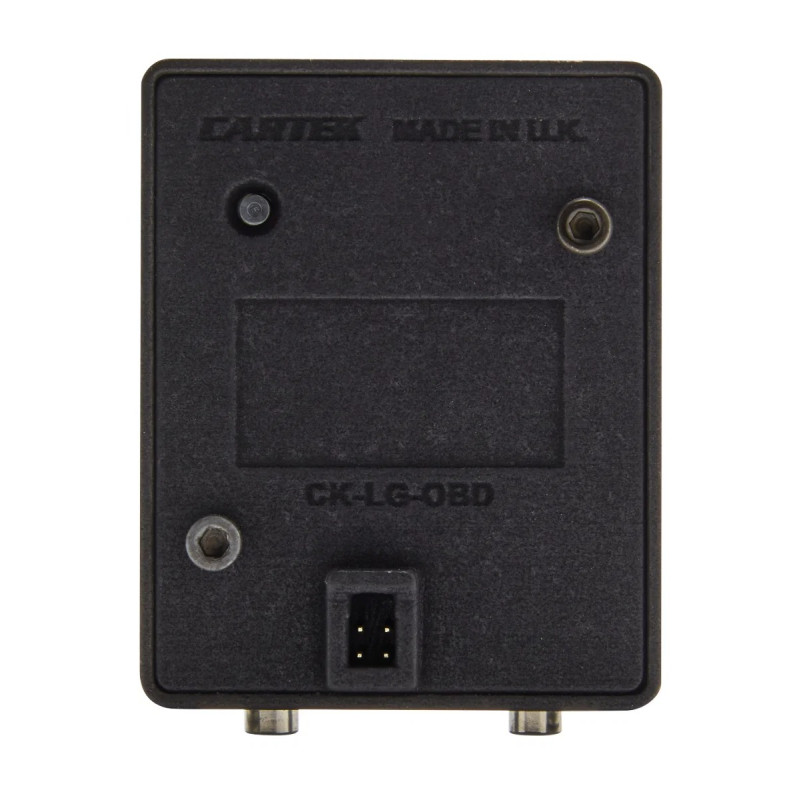

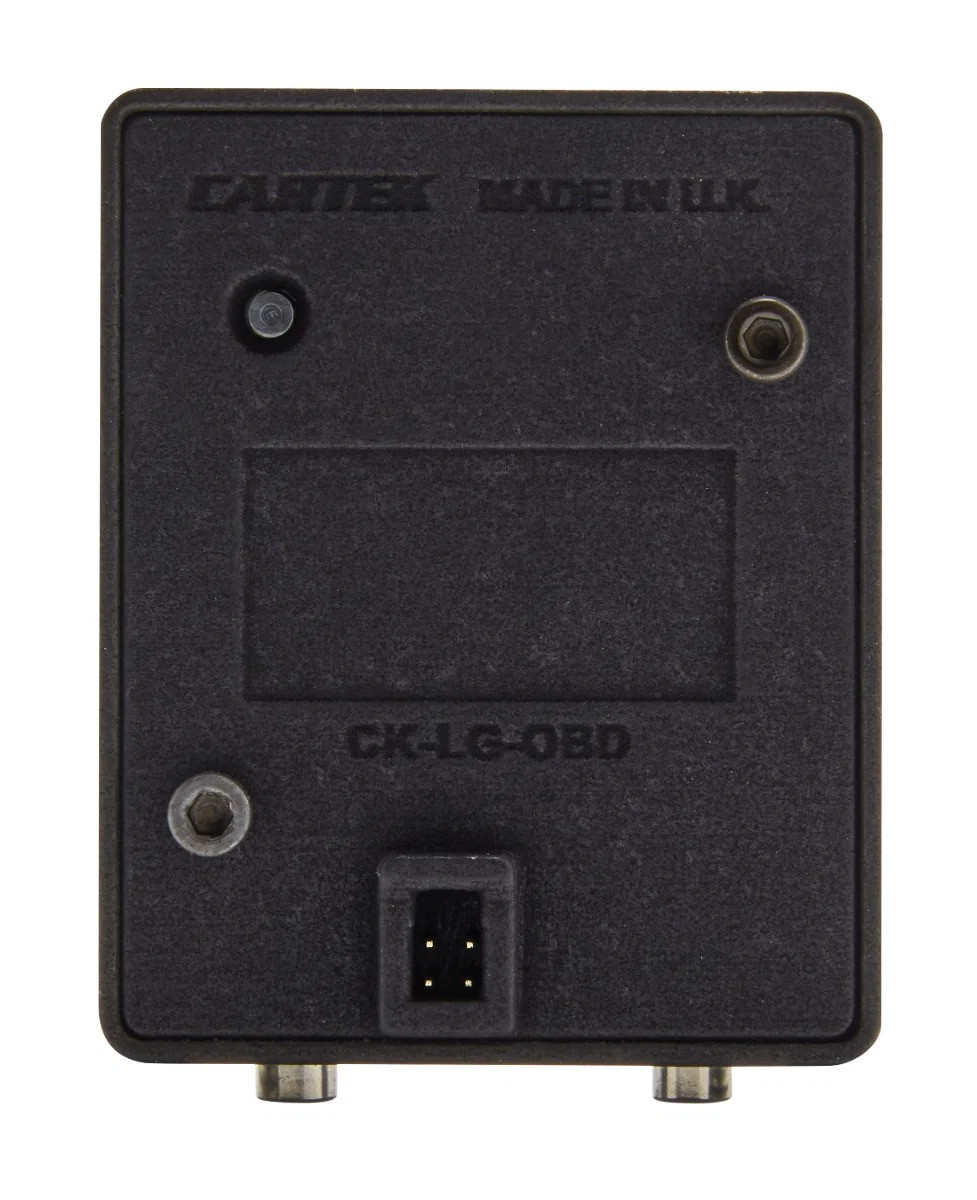

O botão traseiro permite configurar o ecrã, a aprendizagem das mudanças de velocidade e os limiares da luz de mudança de caixa. Estes limiares podem ser introduzidos com o motor desligado ou ajustados com o motor em funcionamento, de acordo com o procedimento da Cartek.

O indicador deve ser o único dispositivo ligado à tomada OBD2. Não é compatível com distribuidores OBD2 e não deve ser ligado diretamente à rede de eletricidade do veículo.

Pontos fortes

• Marcha engatada e luz de mudança de caixa reunidas numa caixa compacta.
• Ligação OBD2 sem cablagem adicional.
• Reconhecimento automático do protocolo.
• Ecrã e luminosidade personalizáveis.
• Entrada automática em modo de espera quando o motor é desligado.
