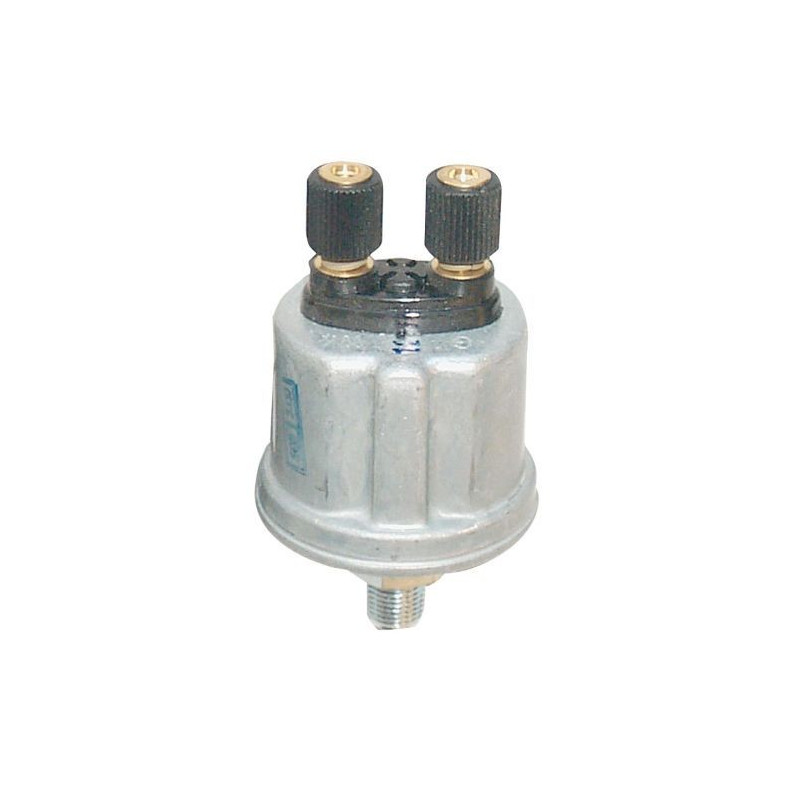

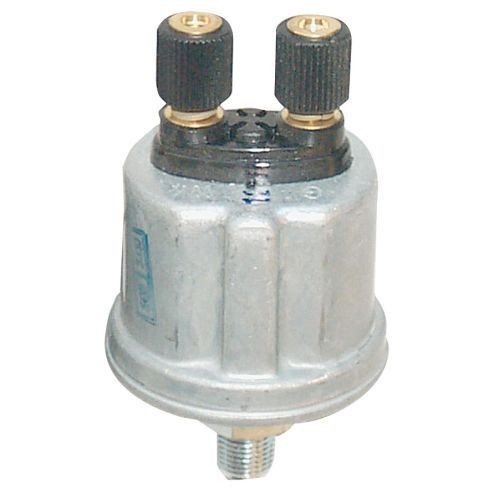

El sensor de la presión del aceite VDO de 0 a 10 bar transmite la información sobre la presión del aceite a un instrumento compatible. Su racor cónico corto M10x100 determina el montaje mecánico en el circuito.
La salida de 10 a 184 ? debe coincidir con las características eléctricas del manometro o del indicador utilizado. Un rango de visualización idéntico no basta para garantizar la compatibilidad. El contacto de alarma a 2,00 bar ± 0,30 bar ofrece una función independiente de la medición, para controlar un indicador compatible.
Características técnicas
- Marca: VDO
- Referencia del fabricante: 360-081-030-041C
- Tipo: Sensor de la presión del aceite
- Rango de medición: de 0 a 10 bar
- Rosca: M10x100 cónica corta

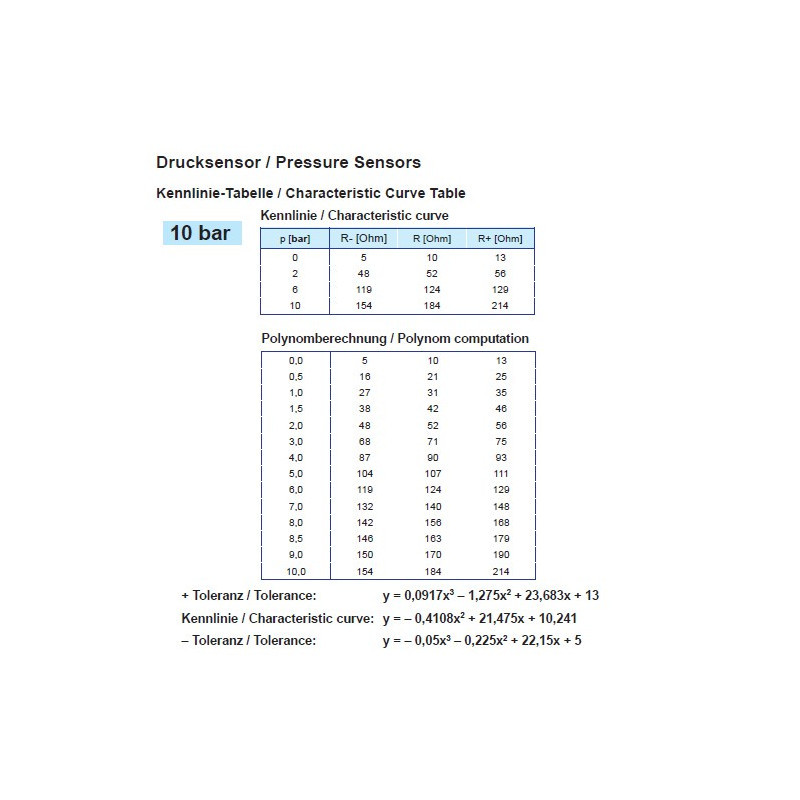

- Señal de resistencia: de 10 a 184 ?
- Tensión de funcionamiento: de 6 a 24 V CC
- Contacto de alarma: 2,00 bar ± 0,30 bar

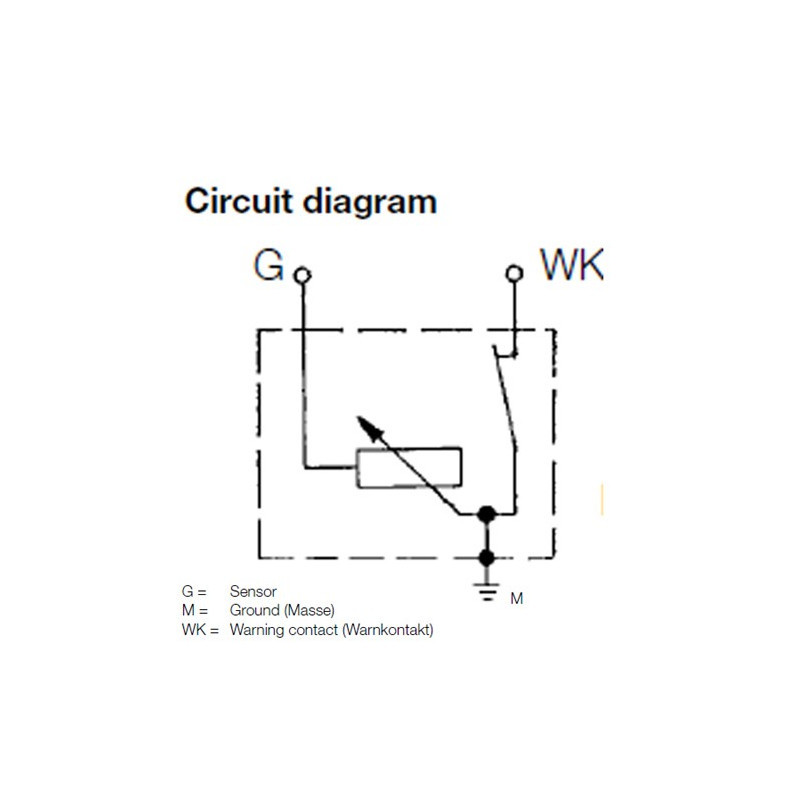

- Tipo de masa: Masa a través del cuerpo de la sonda
- Conexión de medición: M4, tuerca moleteada de plástico
- Conexión del contacto de alarma: tuerca moleteada de plástico M4

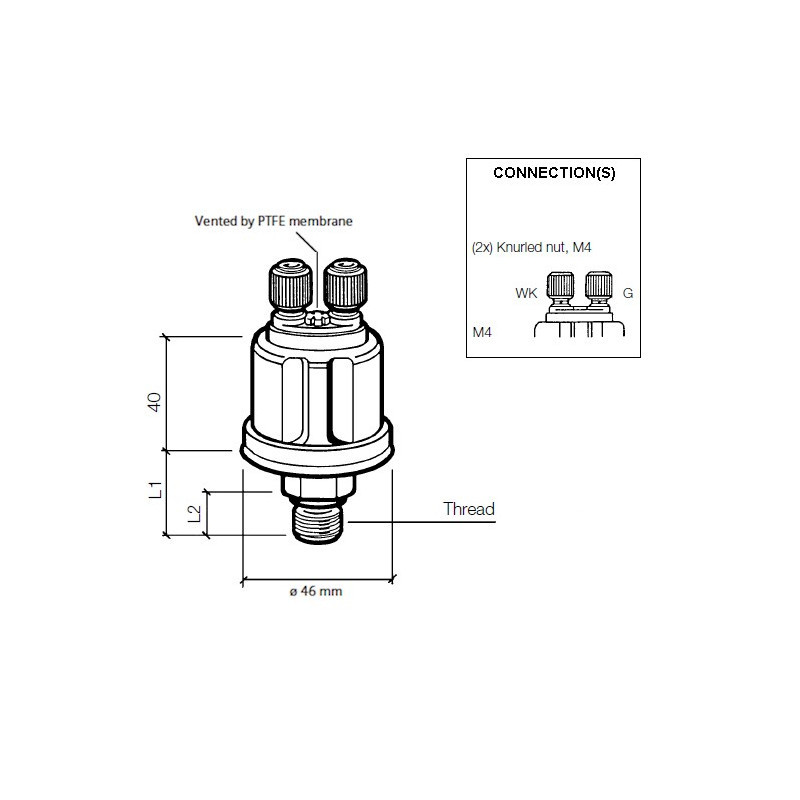

- Longitud roscada L2: 11 mm
- Longitud rosca y del hexágono L1: 19,5 mm
- Funcionamiento del contacto: Se cierra cuando hay una caída en la presión
Compatibilidad y montaje
Comprueba la rosca cónica corta M10x100, la curva de resistencia y la conexión antes del montaje. El cuerpo debe mantener su continuidad eléctrica con la masa del circuito.
