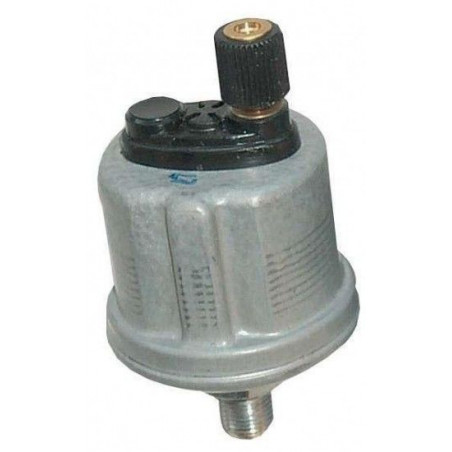

Sensor de la presión del aceite VDO de 0 a 10 bar, M14×150

La medición de la presión del aceite con este sensor de la presión del aceite VDO se basa en una señal resistiva de 10 a 184 ?. Esta referencia cubre un rango de 0 a 10 bar y utiliza una conexión M14×150.

La salida de 10 a 184 ? debe coincidir con las características eléctricas del manometro o del indicador utilizado. Un rango de visualización idéntico no basta para garantizar la compatibilidad. Esta versión no dispone de contacto de alarma.

Características técnicas

• Marca: VDO
• Referencia del fabricante: 360-081-029-033C
• Tipo: Sensor de la presión del aceite
• Rango de medición: de 0 a 10 bar
• Rosca: M14×150
• Señal de resistencia: de 10 a 184 ?
• Tensión de funcionamiento: de 6 a 24 V CC
• Contacto de alarma: Sin
• Tipo de puesta a tierra: Puesta a tierra a través del cuerpo de la sonda
• Conexión de medición: M4, tuerca moleteada de plástico
• Longitud roscada L2: 12 mm
• Longitud rosca y hexágono L1: 20,5 mm

Compatibilidad y montaje

Comprueba la rosca M14×150, la curva de resistencia y la conexión antes del montaje. El cuerpo debe mantener su continuidad eléctrica con la masa del circuito.
