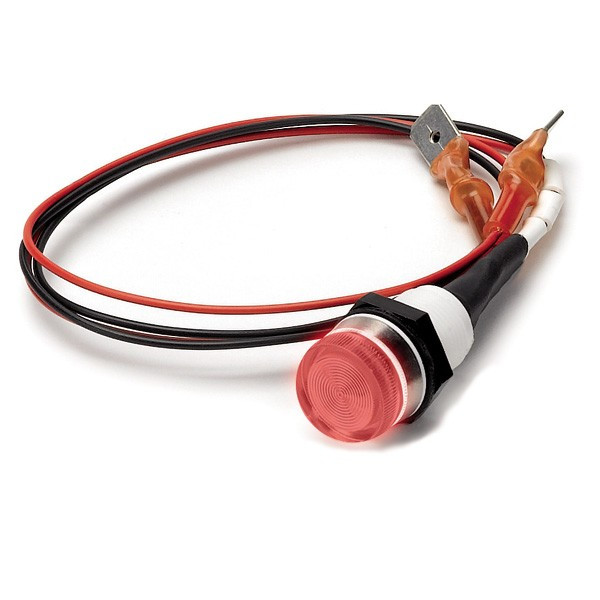

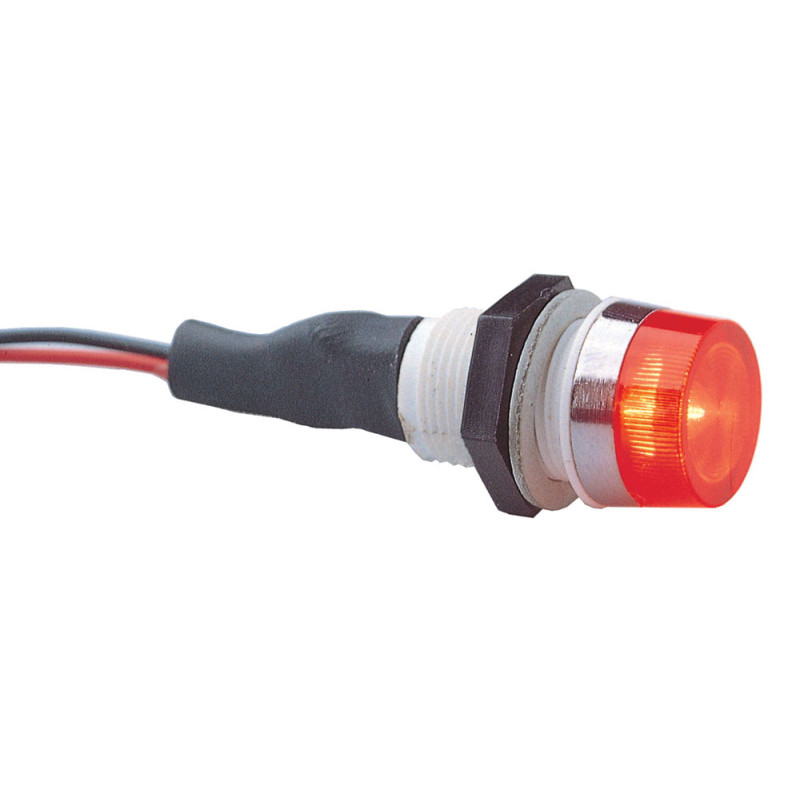

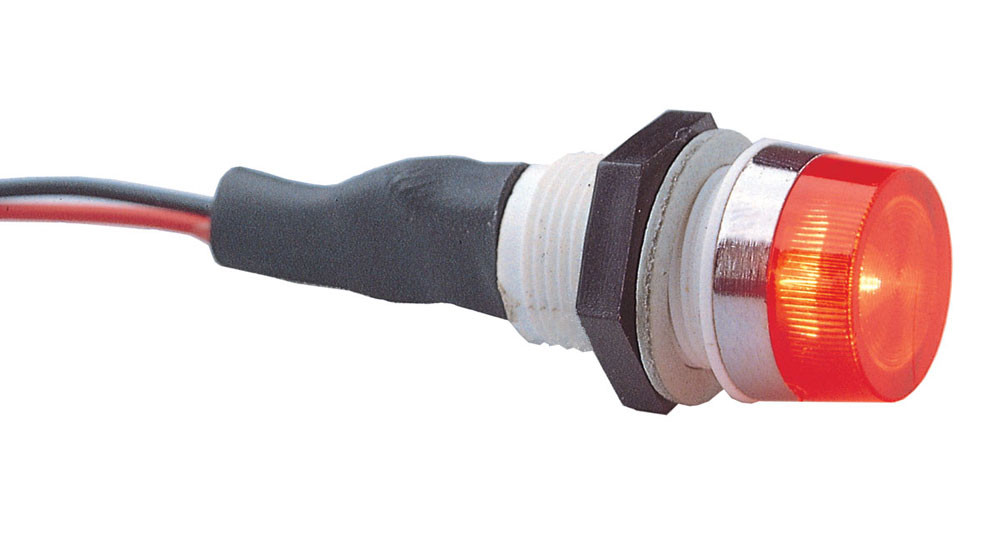

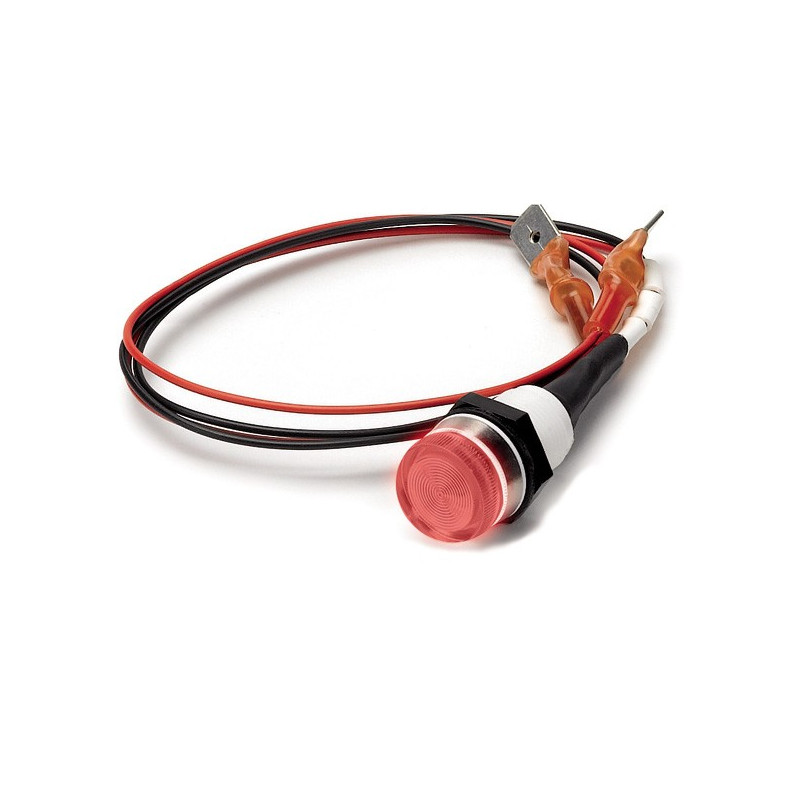

Indicador de aviso rojo Stack empotrable para panel de instrumentos

El indicador de alerta roja Stack ST537 está diseñado para su montaje empotrado en el panel de instrumentos. Permite señalar visualmente una alerta transmitida por los instrumentos a los que está conectada.

Su reborde de 14,7 mm de diámetro exterior y su saliente de tan solo 9,1 mm por encima del panel facilitan su integración en espacios reducidos. Es apto para instalaciones eléctricas de 12 V y 16 V, con un consumo de 100 mA cuando está encendido.

Características técnicas

• Marca: Stack
• Referencia del fabricante: ST537
• Tipo: indicador de aviso empotrable
• Color del indicador: rojo
• Diámetro exterior del reborde: 14,7 mm
• Saliente por encima del montaje: 9,1 mm
• Espesor máximo recomendado del panel: 9,6 mm
• Espacio libre mínimo necesario detrás del panel: 50 mm para el cableado y la instalación
• Alimentación: sistemas de 12 V y 16 V
• Consumo cuando está encendido: 100 mA

Montaje y conexión

Instale el indicador luminoso en un panel con un espesor máximo recomendado de 9,6 mm. Deje un espacio libre de al menos 50 mm detrás del panel para permitir el paso de los cables y la conexión.

El diámetro exterior del reborde no coincide con el diámetro del taladro. Comprueba las medidas de montaje y la compatibilidad eléctrica con los instrumentos utilizados antes de la instalación.

Puntos fuertes

• Señal luminosa roja para indicar una alerta en el panel de instrumentos.
• Montaje empotrado compacto con un saliente de 9,1 mm.
• Compatible con sistemas de 12 V y 16 V.
• Consumo de 100 mA cuando está encendido.
