Luz de aviso vermelha Stack para encastrar no painel de instrumentos

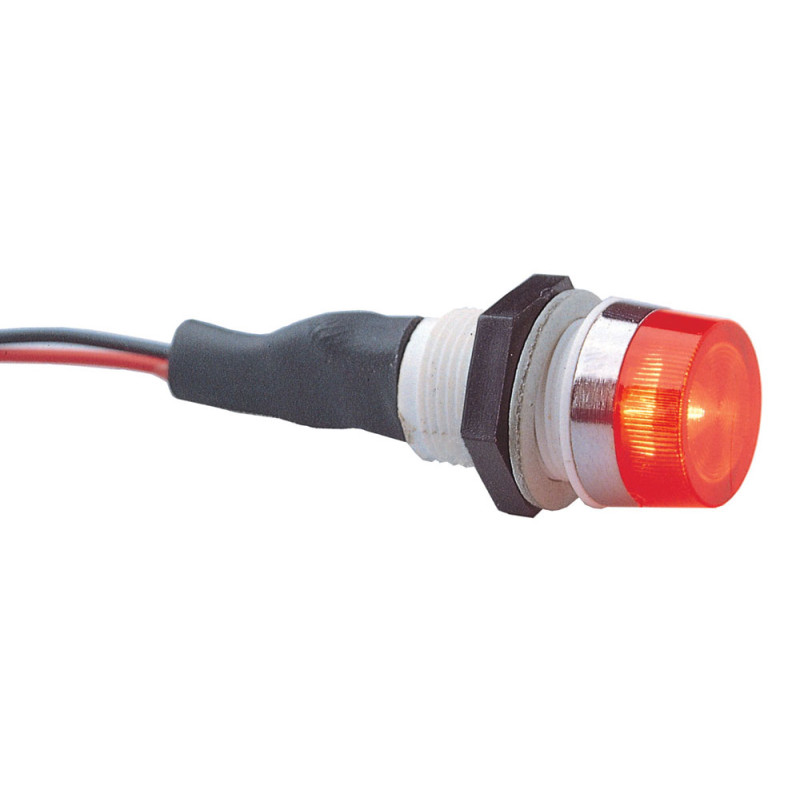

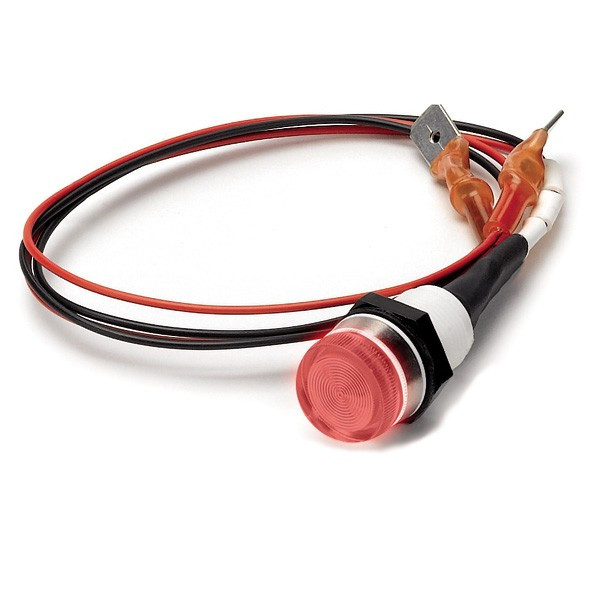

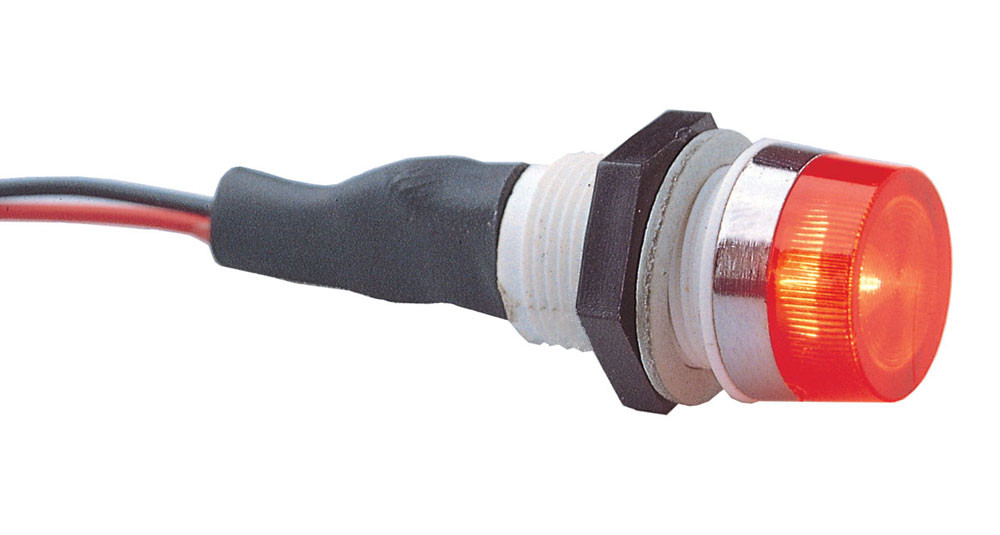

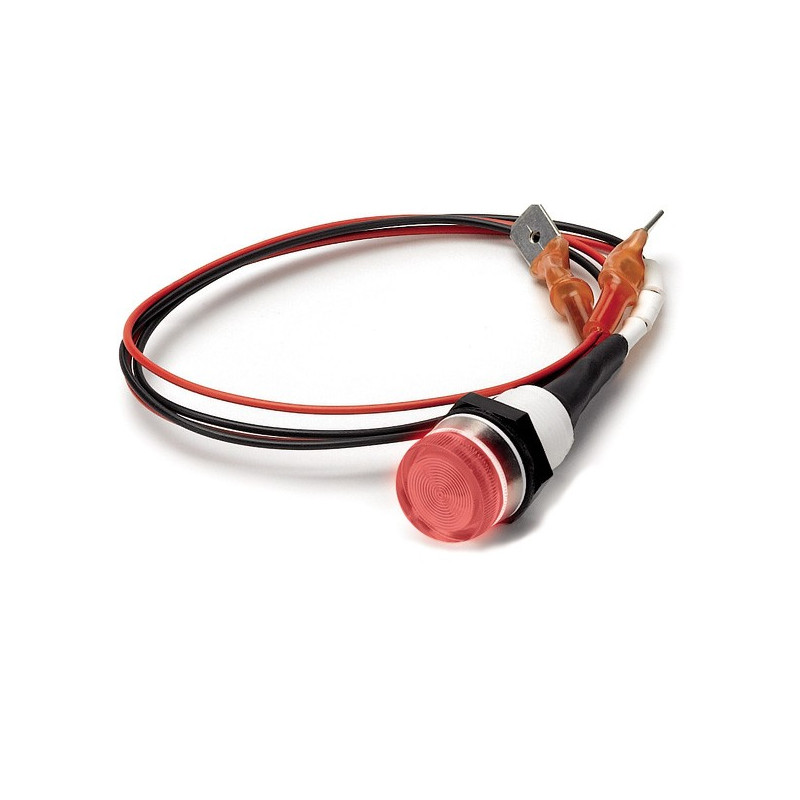

A luz de aviso vermelha Stack ST537 foi concebida para montagem embutida no painel de instrumentos. Permite sinalizar visualmente um aviso transmitido pelos instrumentos aos quais está ligada.

A sua flange com 14,7 mm de diâmetro exterior e a sua saliência de apenas 9,1 mm acima do painel facilitam a sua integração em espaços reduzidos. É adequado para instalações elétricas de 12 V e 16 V, com um consumo de 100 mA quando aceso.

Características técnicas

• Marca: Stack
• Referência do fabricante: ST537
• Tipo: luz de aviso embutida
• Cor da luz de aviso: vermelho
• Diâmetro exterior da flange: 14,7 mm
• Saliência acima da superfície de montagem: 9,1 mm
• Espessura máxima recomendada do painel: 9,6 mm
• Espaço livre mínimo a prever atrás do painel: 50 mm para a cablagem e a instalação
• Alimentação: sistemas de 12 V e 16 V
• Consumo quando aceso: 100 mA

Montagem e ligação

Instale a luz de aviso num painel com uma espessura máxima recomendada de 9,6 mm. Deixe um espaço livre de, pelo menos, 50 mm atrás do painel para permitir a passagem dos fios e a ligação.

O diâmetro exterior da flange não corresponde ao diâmetro dos buracos de montagem. Verifique as dimensões de montagem e a compatibilidade elétrica com a instrumentação utilizada antes da instalação.

Pontos fortes

• Sinal luminoso vermelho para a transmissão de um alerta ao painel de instrumentos.
• Montagem embutida compacta com uma saliência de 9,1 mm.
• Compatível com sistemas de 12 V e 16 V.
• Consumo de 100 mA quando aceso.
