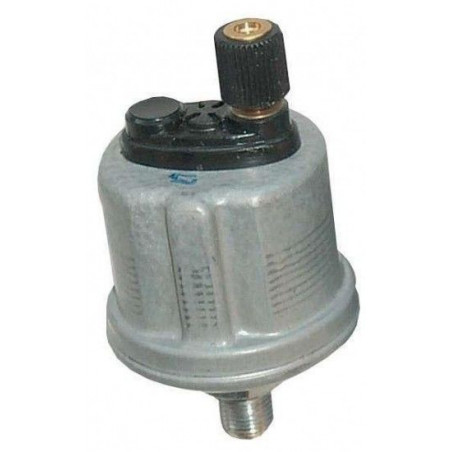

Sensor de la presión del aceite VDO de 0 a 5 bar, 1/8-27 NPTF

La medición de la presión del aceite con este sensor de la presión del aceite VDO se basa en una señal de resistencia de 10 a 184 ?. Esta referencia cubre un rango de 0 a 5 bar y utiliza una conexión de 1/8-27 NPTF.

La salida de 10 a 184 ? debe coincidir con las características eléctricas del manometro o del indicador utilizado. Un rango de visualización idéntico no basta para garantizar la compatibilidad. Esta versión no dispone de contacto de alarma.

Características técnicas

• Marca: VDO
• Referencia del fabricante: 360-081-029-004C
• Tipo: Sensor de la presión del aceite
• Rango de medición: de 0 a 5 bar
• Rosca: 1/8-27 NPTF
• Señal de resistencia: de 10 a 184 ?
• Tensión de funcionamiento: de 6 a 24 V CC
• Contacto de alarma: Sin
• Tipo de puesta a tierra: Puesta a tierra a través del cuerpo de la sonda
• Conexión de medición: M4, tuerca moleteada de plástico
• Longitud roscada L2: 11 mm
• Longitud rosca y hexágono L1: 19,5 mm

Compatibilidad y montaje

Comprueba la rosca 1/8-27 NPTF, la curva de resistencia y la conexión antes del montaje. El cuerpo debe mantener su continuidad eléctrica con la masa del circuito.
