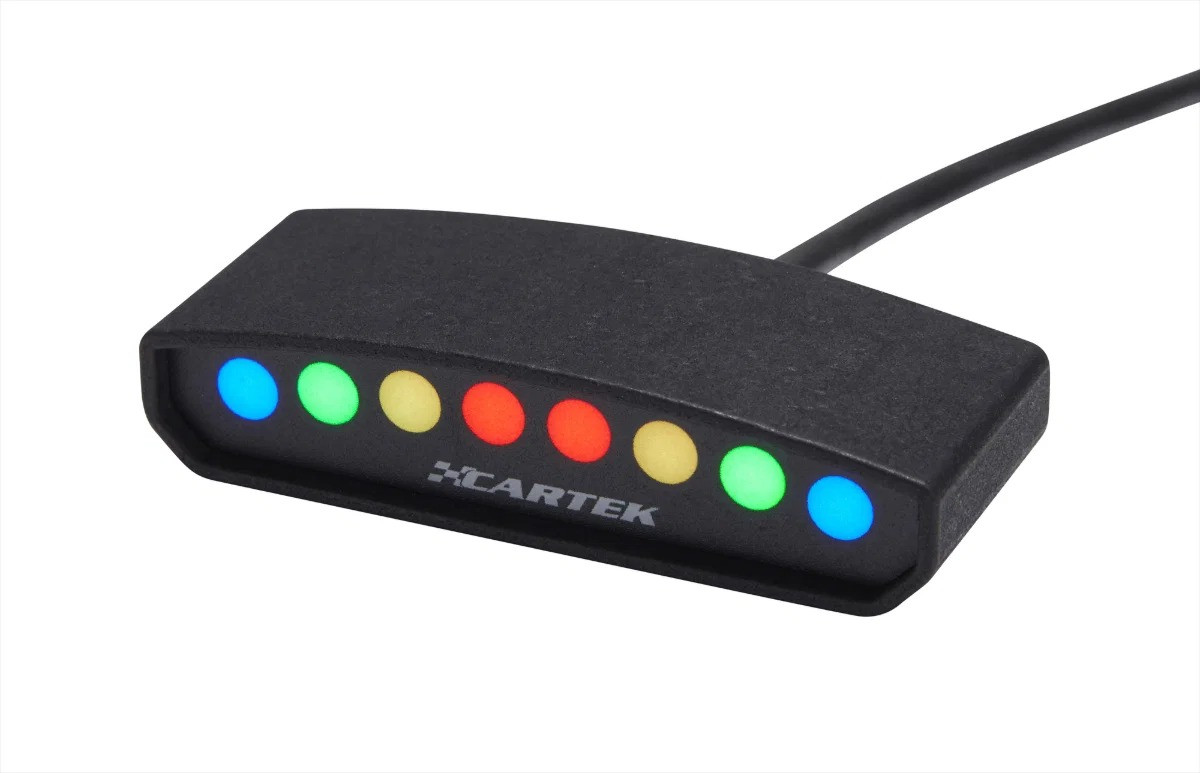

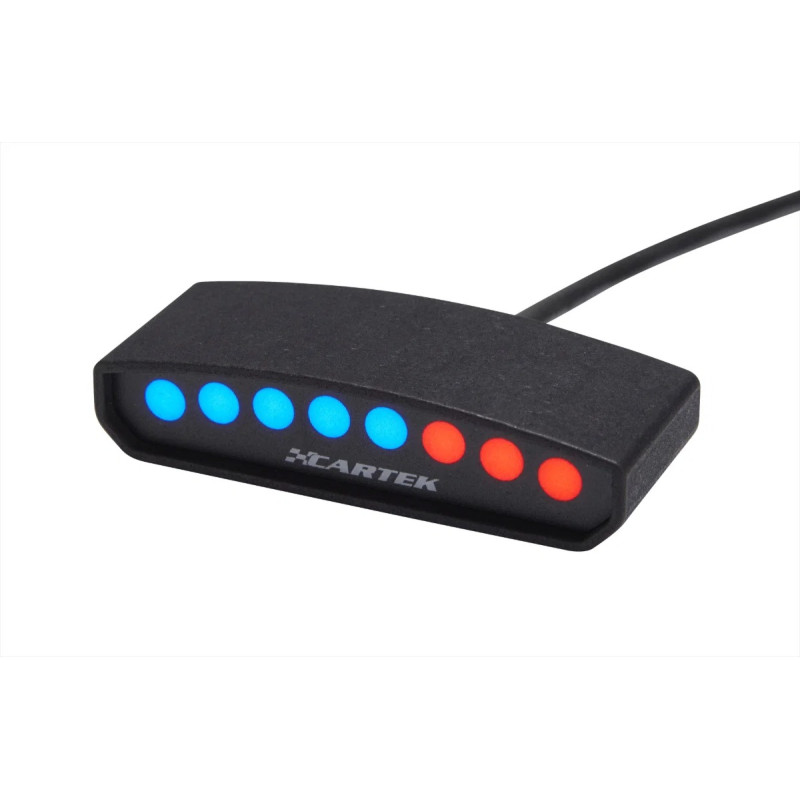

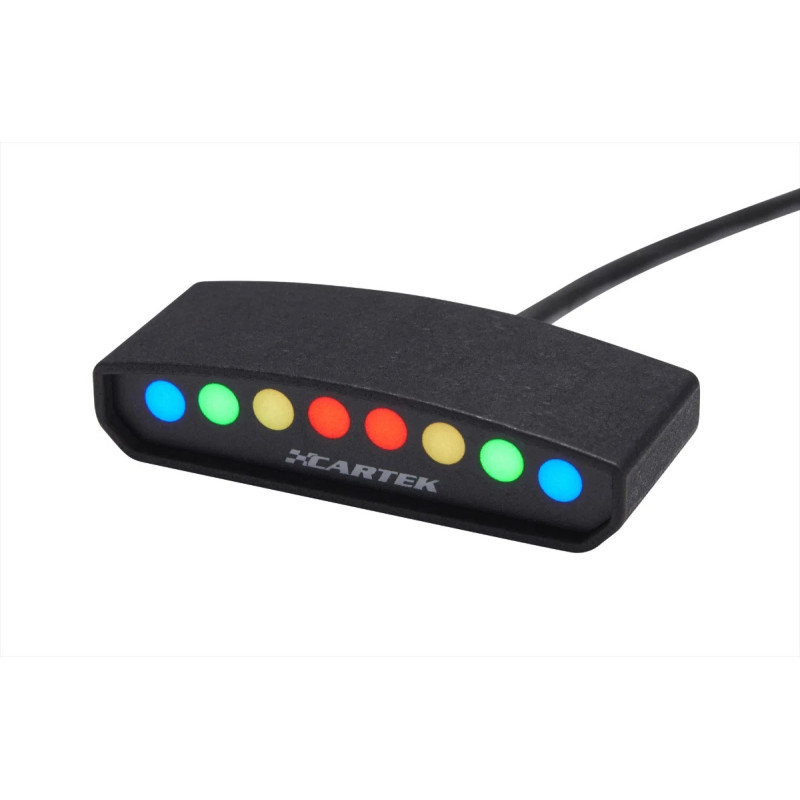

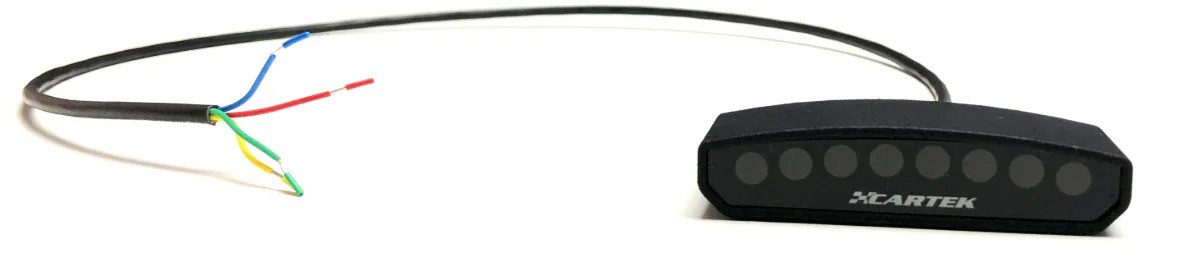

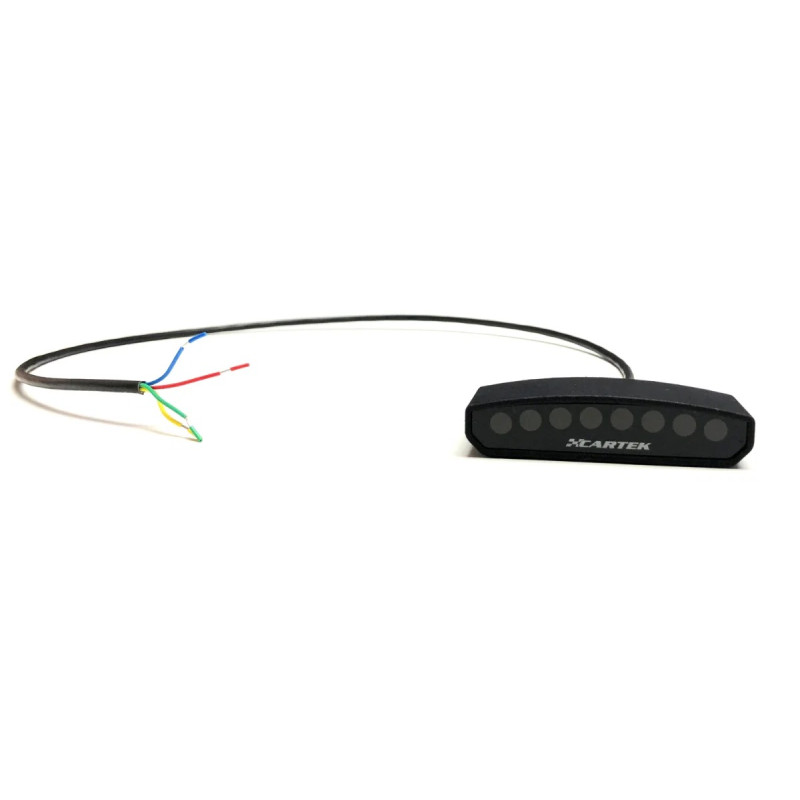

Shift light secuencial Cartek Club con 8 LED multicolores

La shift light secuencial Cartek Club con 8 LED multicolores indica al piloto que se está acercando al régimen de revoluciones seleccionado para subir a la marcha larga. Instalada en su campo de visión, permite seguir el aumento del régimen de revoluciones gracias a una secuencia luminosa progresiva, sin necesidad de estar pendiente constantemente del cuentarrevoluciones.

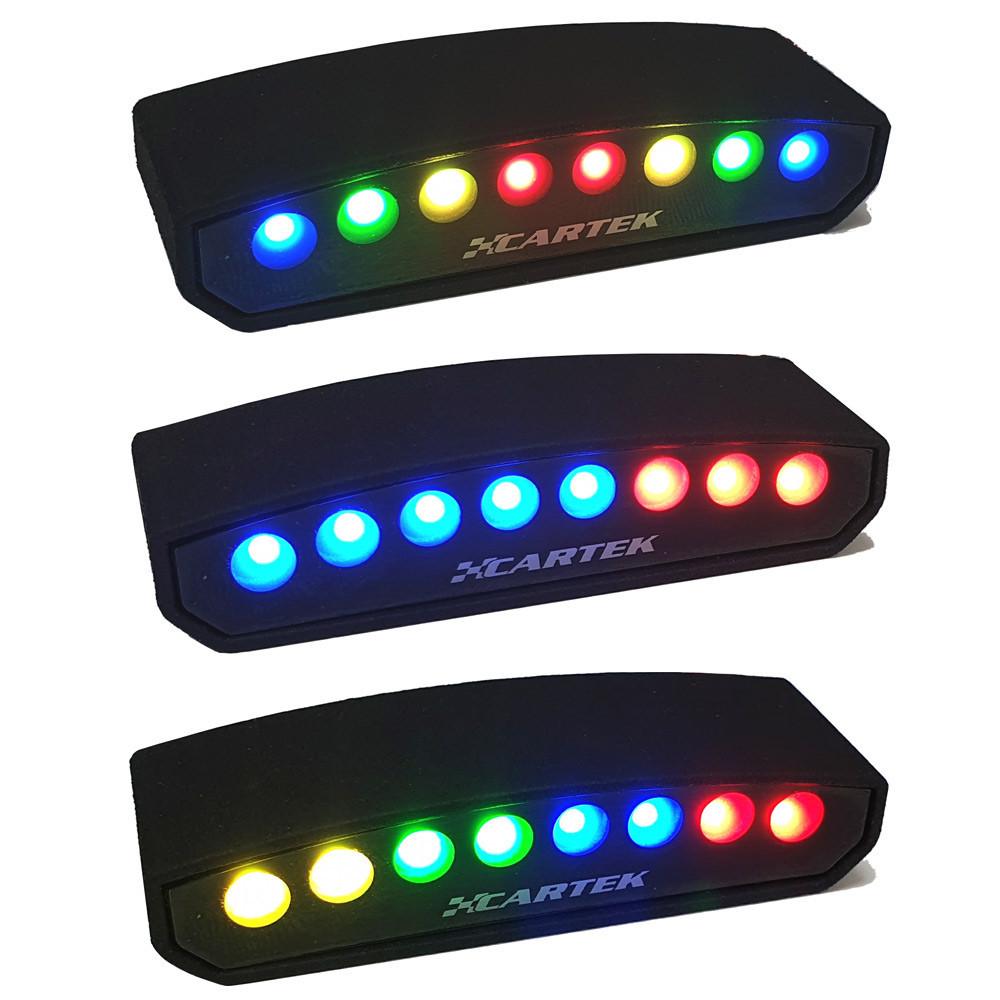

Los umbrales de inicio y fin de la secuencia se pueden configurar con el motor en marcha o parado. Seis animaciones, lineales o convergentes, permiten adaptar la visualización a las preferencias del piloto. El brillo también cuenta con ajustes para el día y la noche.

Características técnicas

• Marca: Cartek
• Modelo: Shift Light Club
• Referencia del fabricante: CK-LS-CL

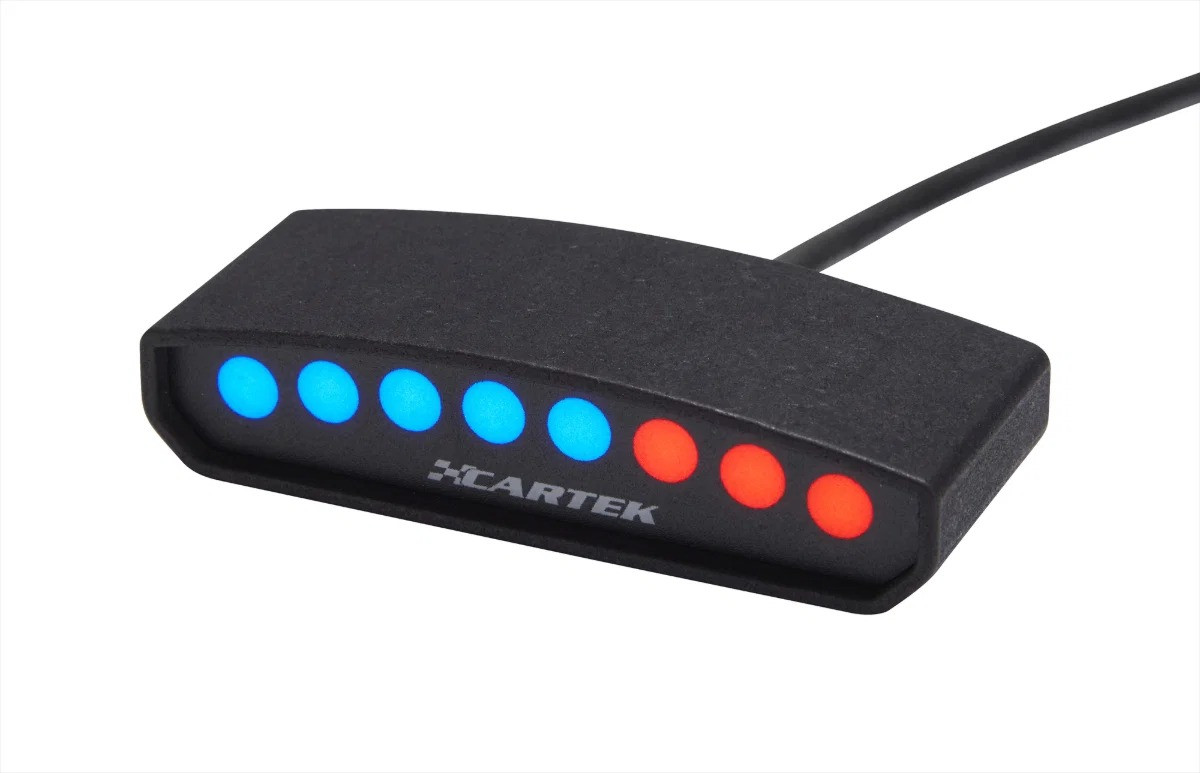

• Pantalla: 8 LED multicolores RGB

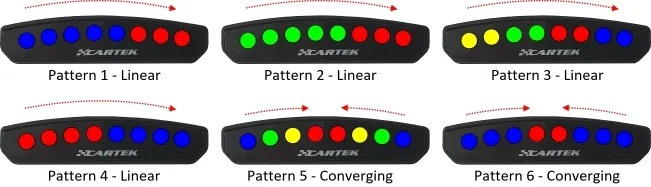

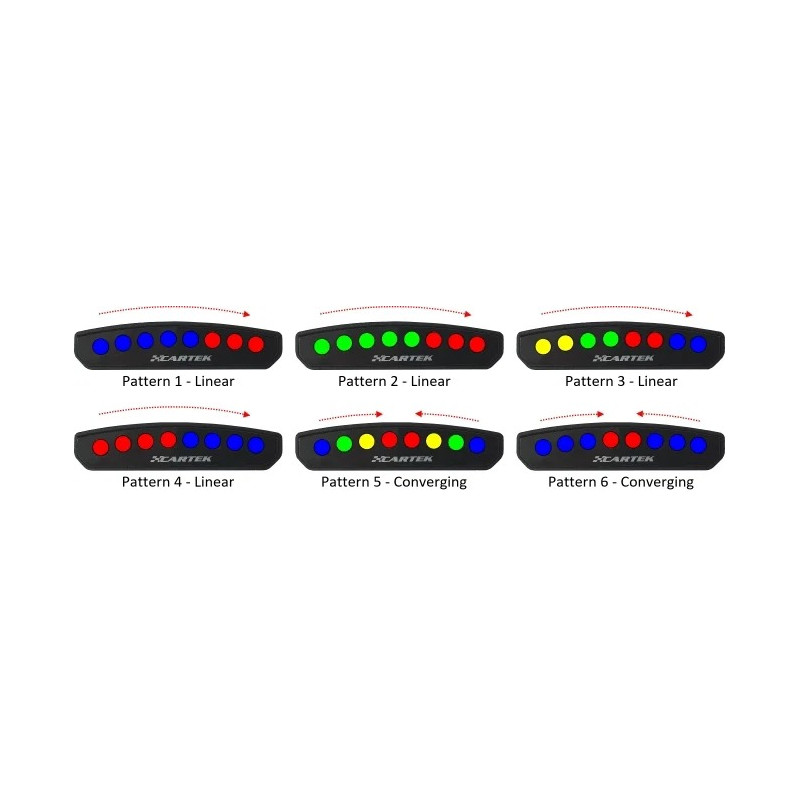

• Secuencias luminosas: 6 configuraciones, lineales o convergentes
• Ajustes: umbrales de revoluciones mínimo y máximo, brillo diurno/nocturno
• Entrada de revoluciones: señal de la centralita, cuentarrevoluciones o bobina de encendido compatible
• Señales de la centralita aceptadas: señales cuadradas de 5 V o 12 V
• Filtrado de la señal de revoluciones: ajuste adicional para aplicaciones clásicas
• Entrada de alarma: sí, con parpadeo estroboscópico naranja intermitente
• Tensión de funcionamiento: de 7 a 18 V
• Consumo declarado: 0,5 A

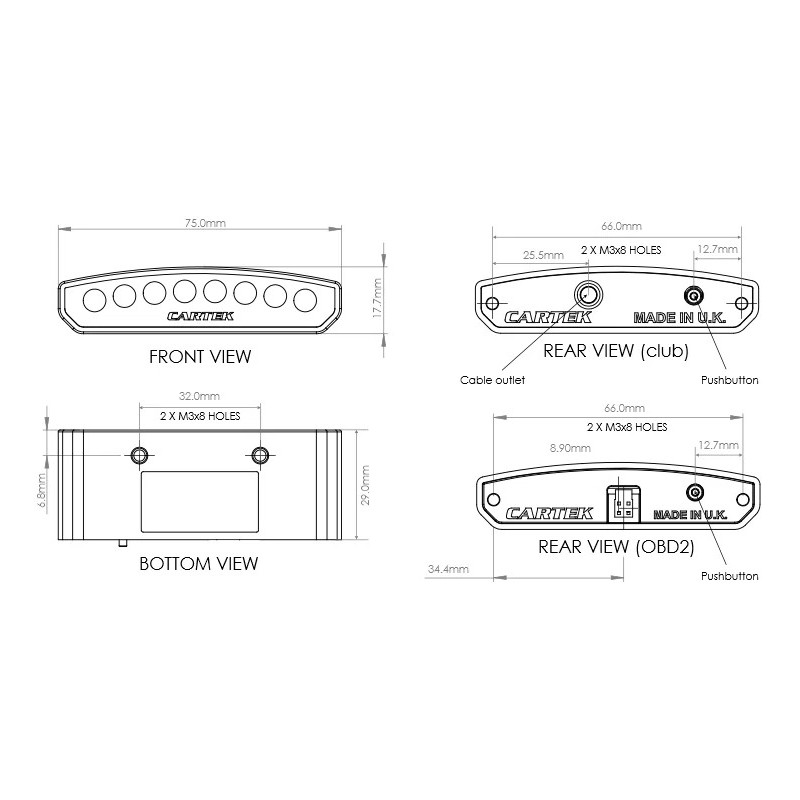

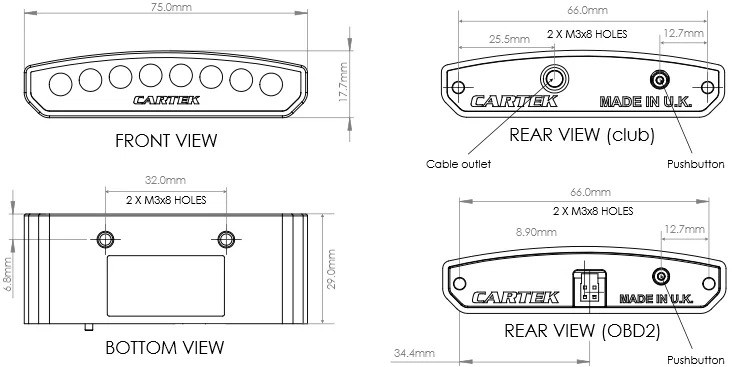

• Medidas: 75 mm de ancho, 17,7 mm de altura, 29 mm de profundidad
• Peso: 55 g
• Longitud del cable: 70 cm
• Carcasa: nailon PA 2200, electrónica encapsulada
• Índice de protección: IP64
• Temperatura de funcionamiento: de -10 °C a +85 °C
• Temperatura de almacenamiento: de -40 °C a +125 °C

Señal de velocidad de rotación del motor y compatibilidad

El shift light Cartek Club necesita una señal de velocidad de rotación del motor para funcionar. Admite una salida de velocidad de rotación de la centralita en forma de señal cuadrada de 5 V o 12 V, una señal del cuentarrevoluciones o una señal de bobina de encendido compatible.

Hay disponible un ajuste adicional de filtrado de la señal de revoluciones para aplicaciones en vehículos clásicos.

Atención: este shift light no es adecuado para motores equipados con antiguos sistemas de encendido CDI de descarga capacitiva.

Función de alarma del motor

Esta versión incorpora una alerta luminosa mediante un parpadeo estroboscópico naranja, que permite avisar al piloto de un problema en el motor, como un sobrecalentamiento o una presión de aceite insuficiente.

Esta función requiere la conexión a un sensor compatible, a un sistema de adquisición de datos o a una salida de alarma del panel de instrumentos. El shift light muestra la alerta transmitida por este equipo; no mide por sí misma la temperatura ni la presión del aceite.

Instalación y ajustes

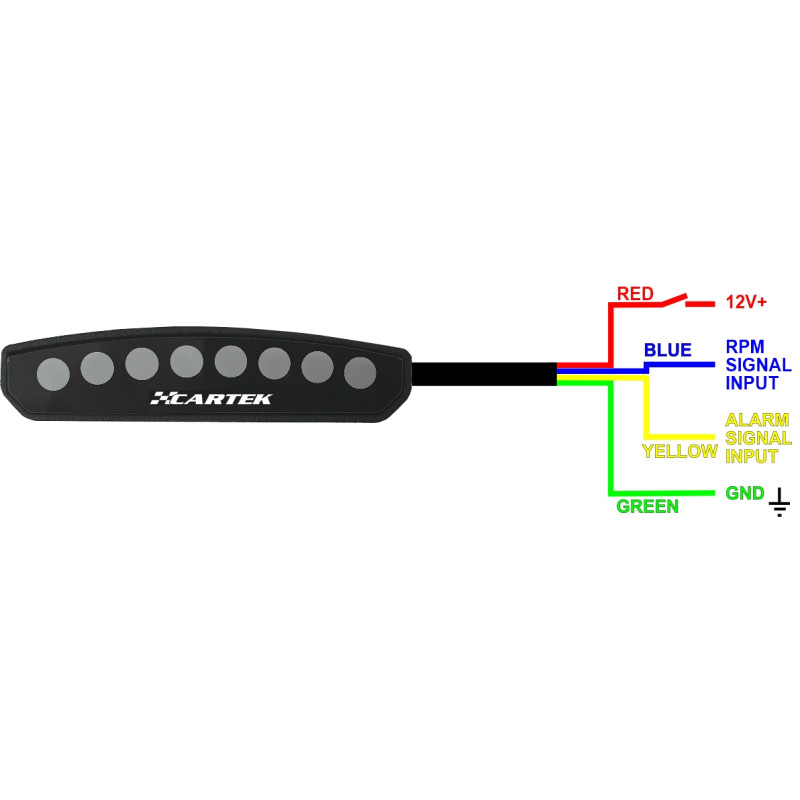

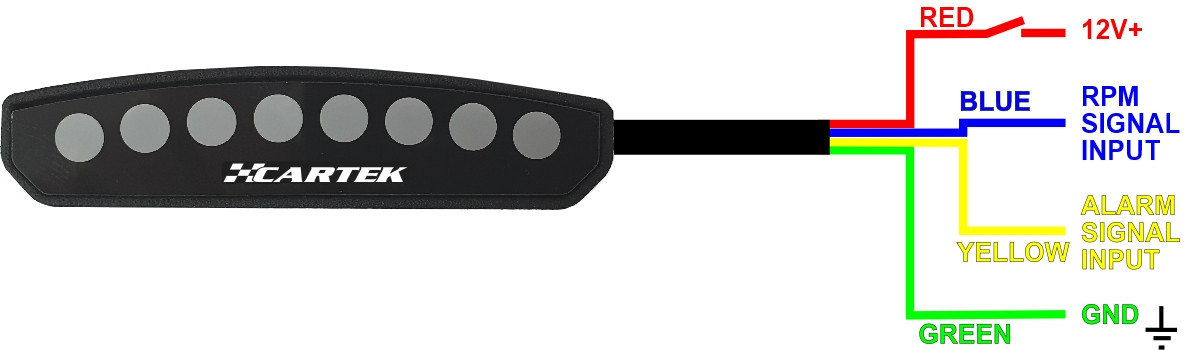

Instala la unidad en el campo de visión del conductor y, a continuación, conecta la alimentación, la masa y la señal de revoluciones según las instrucciones de Cartek. Conecta la entrada de alarma si deseas utilizar esta función.

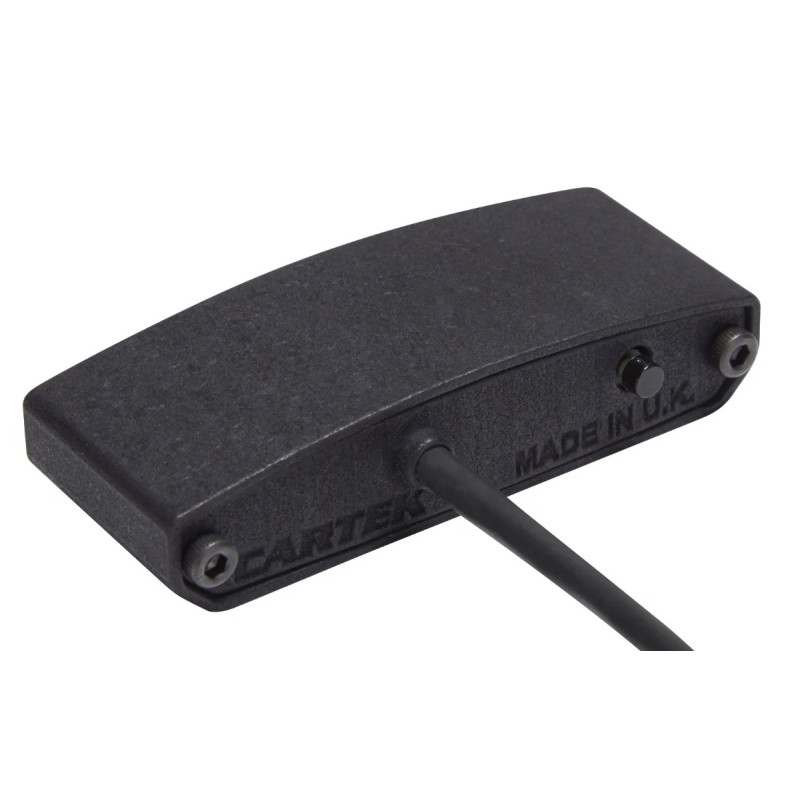

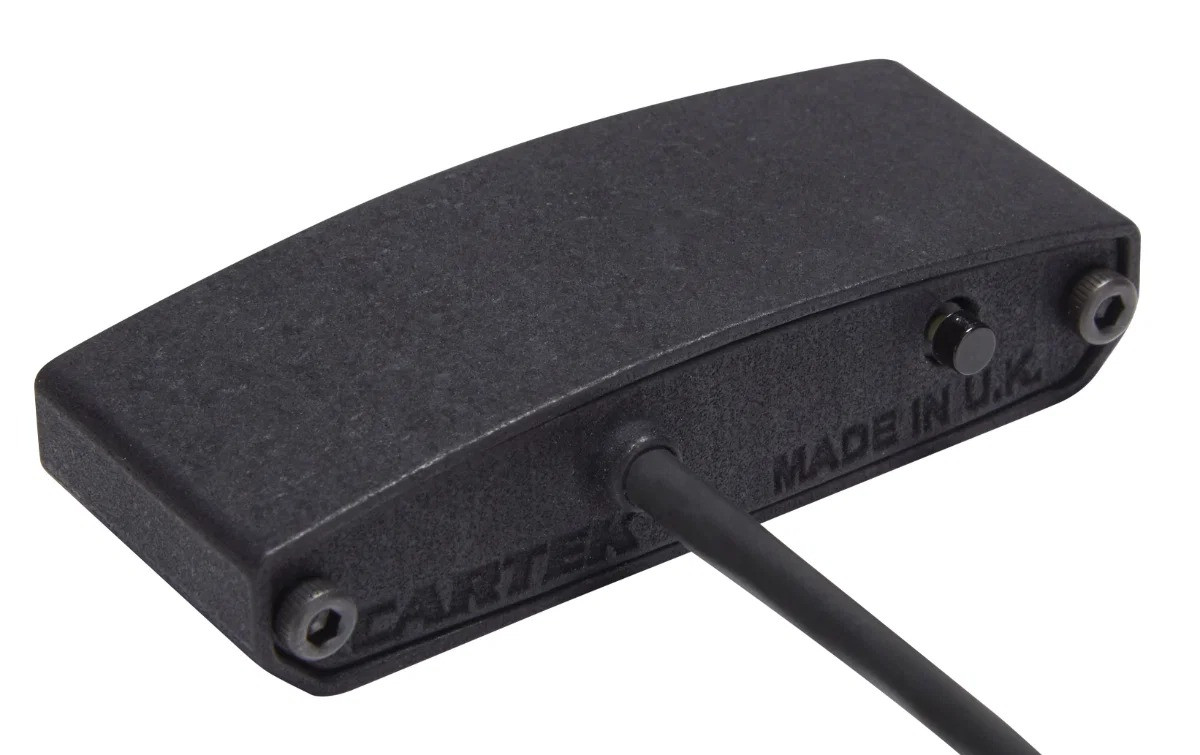

El botón situado en la parte trasera permite configurar los umbrales de revoluciones, la secuencia luminosa y el brillo. Los valores de revoluciones se pueden introducir con el motor parado. Para un ajuste con el motor en marcha, Cartek prevé un procedimiento que requiere alcanzar solo el 50 % de las revoluciones máximas de referencia.

Contenido incluido

• Una shift light Cartek Club.

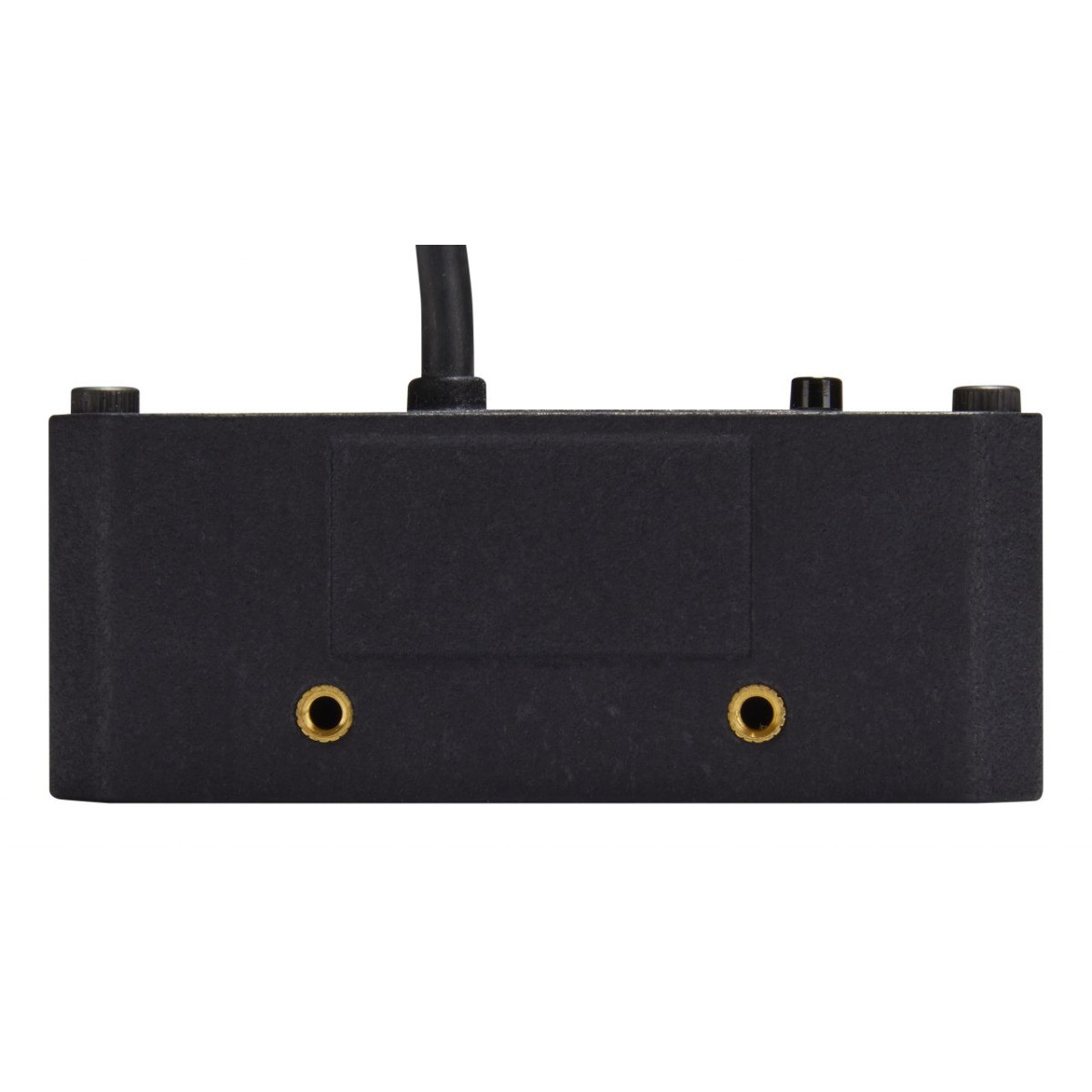

• Cuatro tornillos M3.
• Un manual de instrucciones.

Puntos fuertes

• Visualización progresiva de las revoluciones mediante 8 LED multicolores.
• Seis secuencias luminosas a elegir.
• Umbrales de revoluciones configurables con o sin el motor en marcha.
• Brillo ajustable para el día y la noche.
• Entrada de alarma para señalar un fallo del motor.
• Formato compacto y ligero, con protección IP64.
