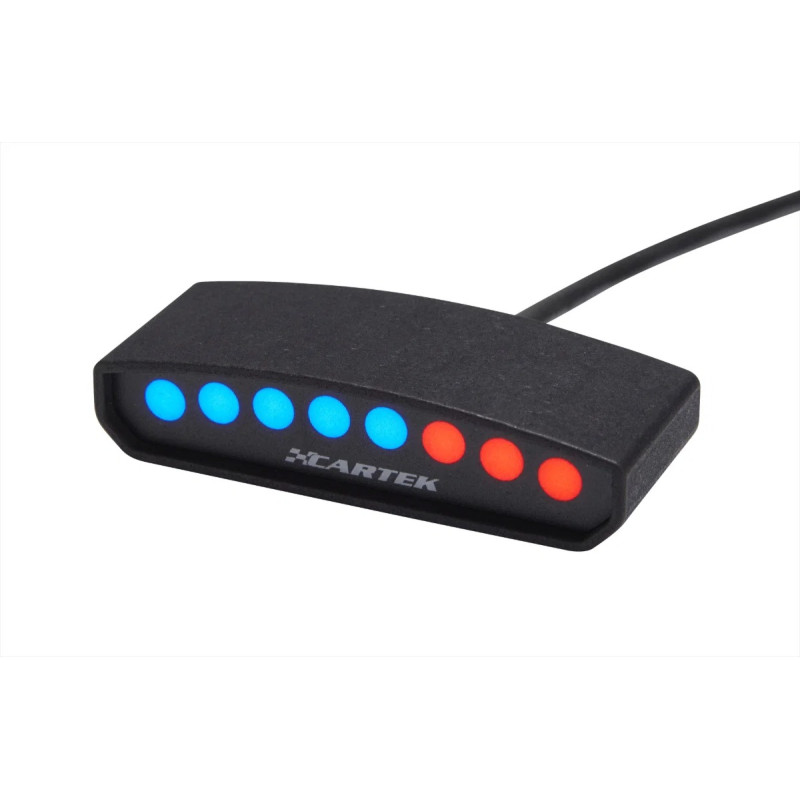

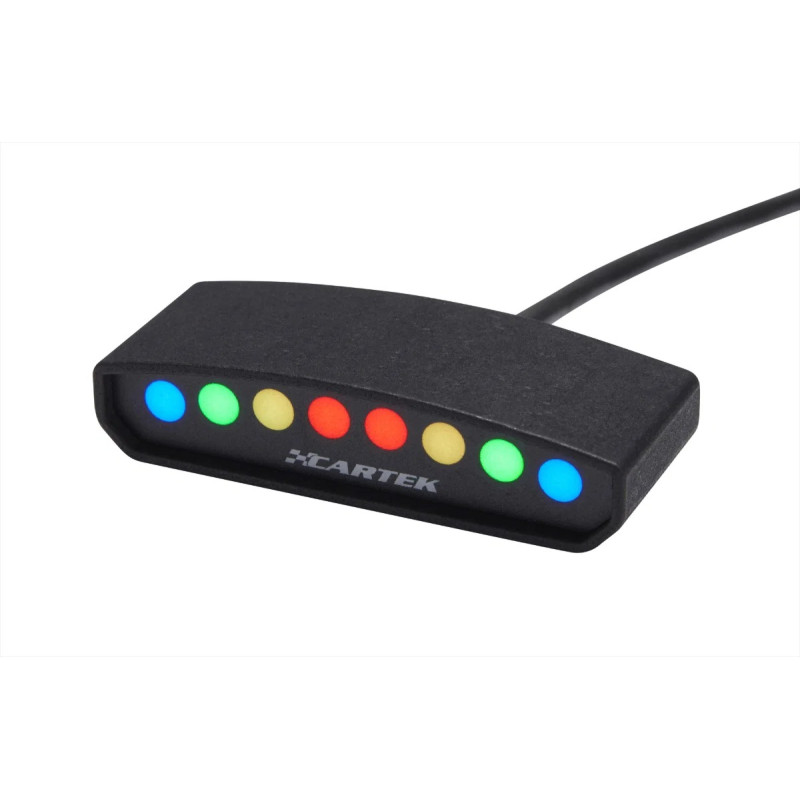

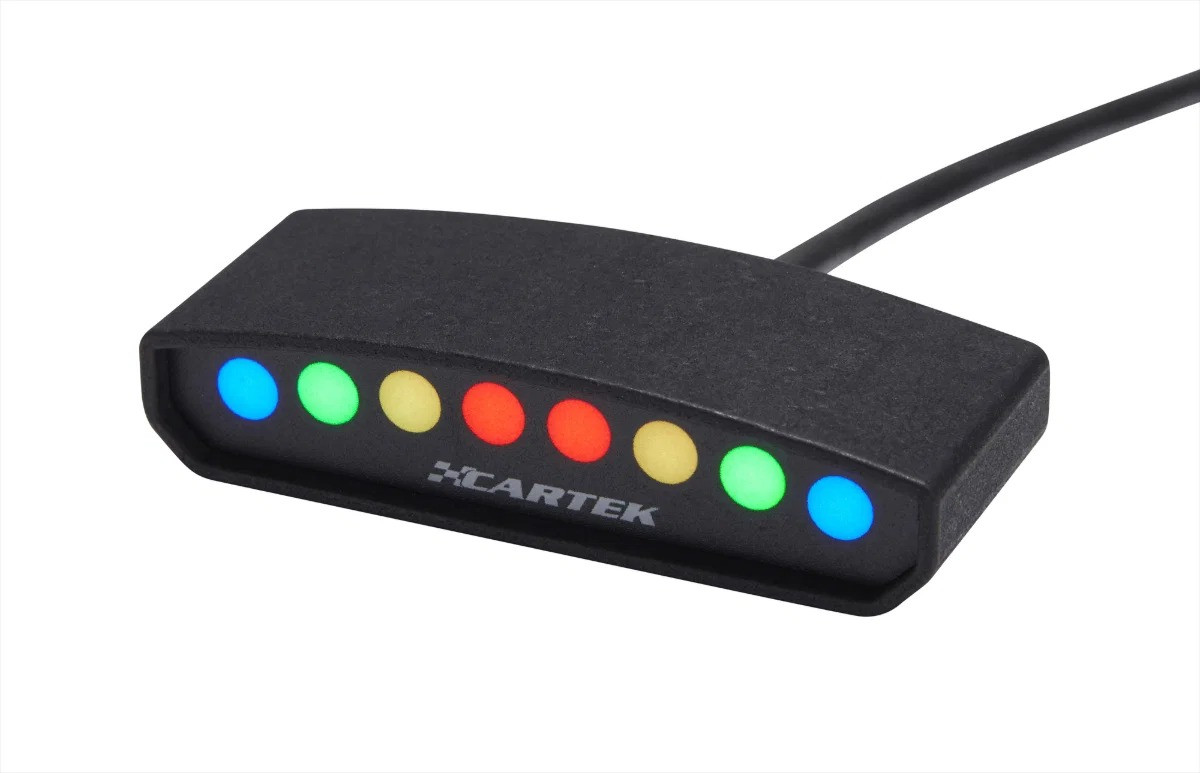

Luz de mudança de caixa Cartek Club com 8 LEDs multicoloridos

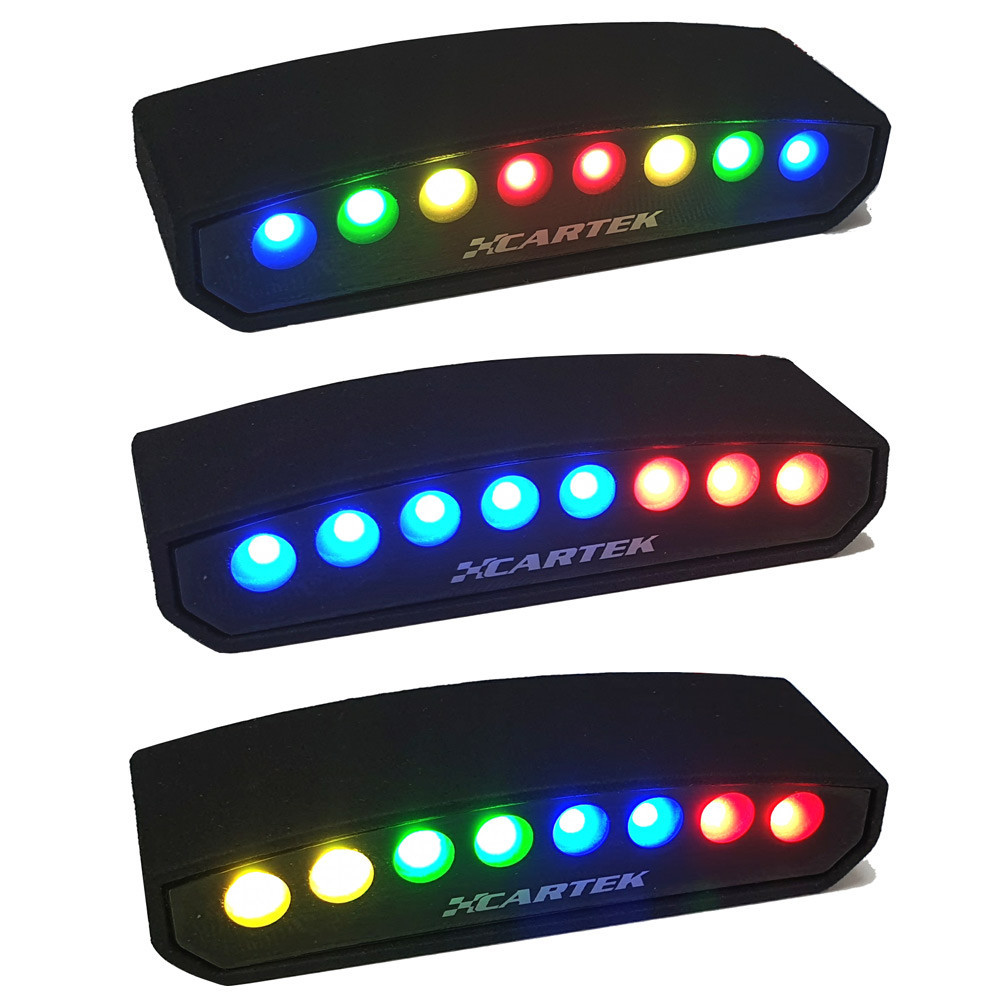

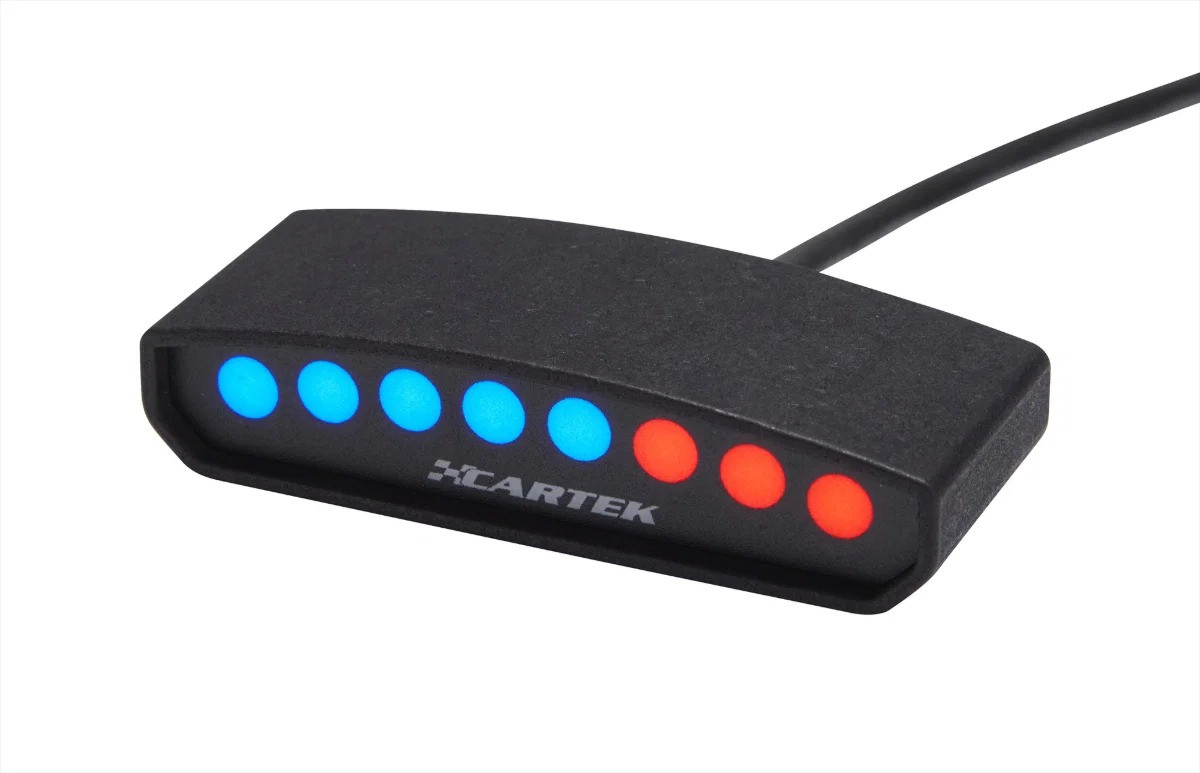

A luz de mudança de caixa sequencial Cartek Club, com 8 LEDs multicoloridos, indica ao condutor que se aproxima o regime selecionado para a passagem para a marcha alta. Instalada no seu campo de visão, permite acompanhar o aumento do regime graças a uma sequência luminosa progressiva, sem ter de estar constantemente a observar o conta-rotações.

Os limiares de início e fim da sequência são configuráveis com ou sem o motor em funcionamento. Seis animações, lineares ou convergentes, permitem adaptar a exibição às preferências do condutor. A luminosidade também dispõe de ajustes para o dia e para a noite.

Características técnicas

• Marca: Cartek
• Modelo: Luz de cambio de caja
• Referência do fabricante: CK-LS-CL
• Visor: 8 LED multicoloridos RGB

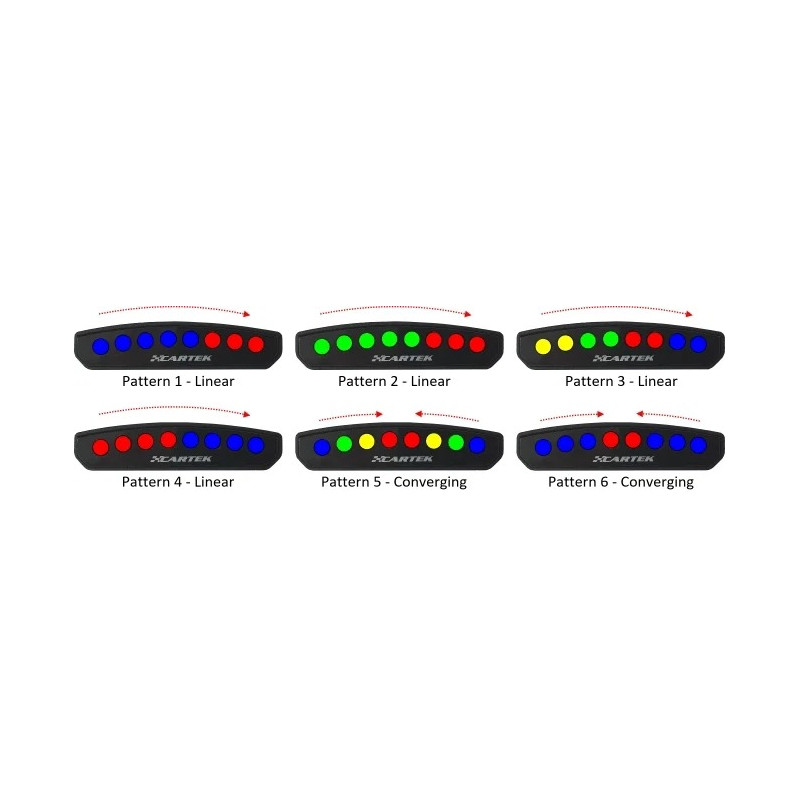

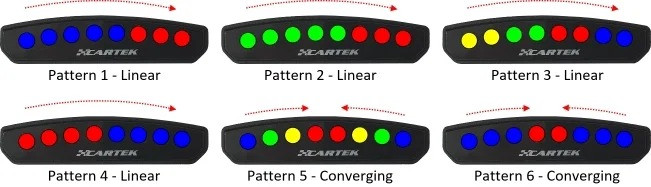

• Sequências luminosas: 6 configurações, lineares ou convergentes
• Regulações: limiares de regime mínimo e máximo, luminosidade dia/noite
• Entrada de regime: sinal da central de controlo, conta-rotações ou bobina de ignição compatível
• Sinais da central de controlo aceites: sinais quadrados de 5 V ou 12 V
• Filtragem do sinal de regime: ajuste adicional para aplicações históricas
• Entrada de alarme: sim, com pisca-pisca estroboscópico laranja
• Tensão de funcionamento: 7 a 18 V
• Consumo declarado: 0,5 A

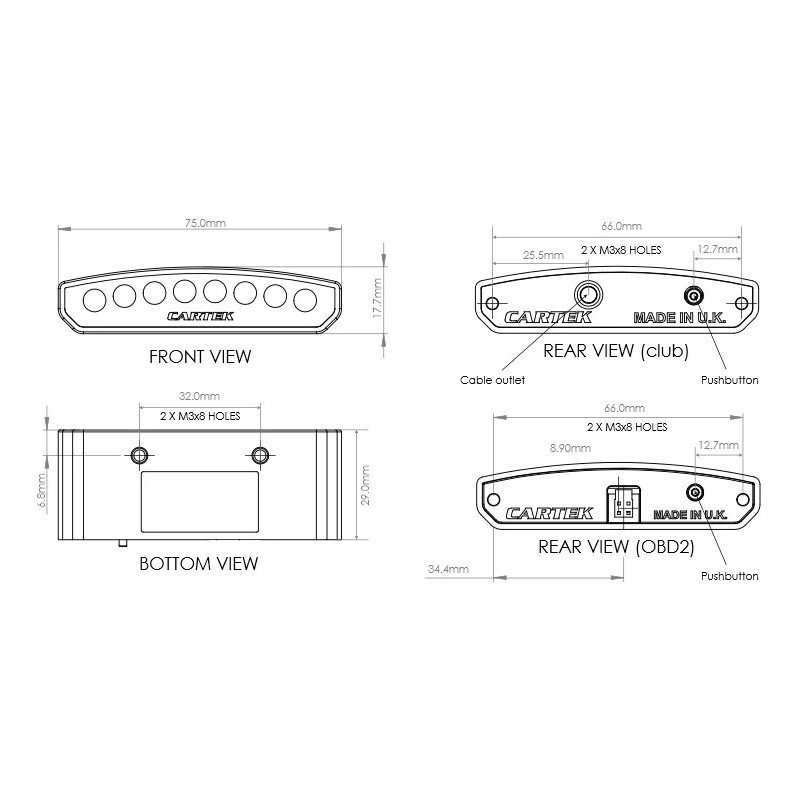

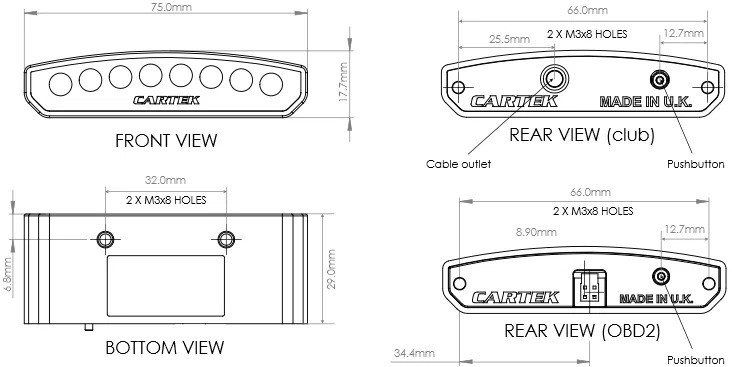

• Dimensões: largura 75 mm, altura 17,7 mm, profundidade 29 mm
• Peso: 55 g

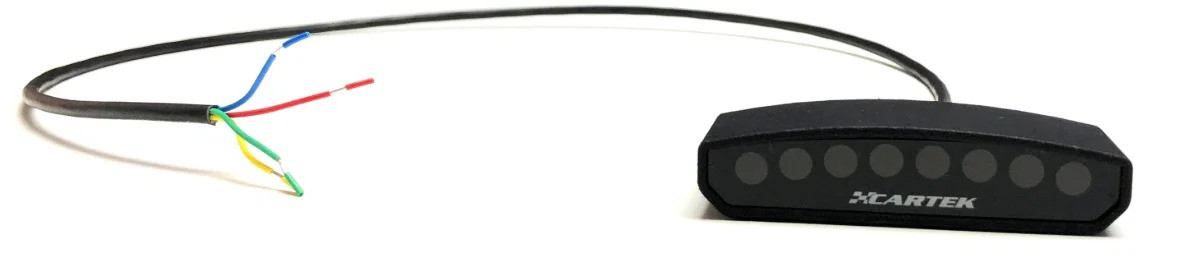

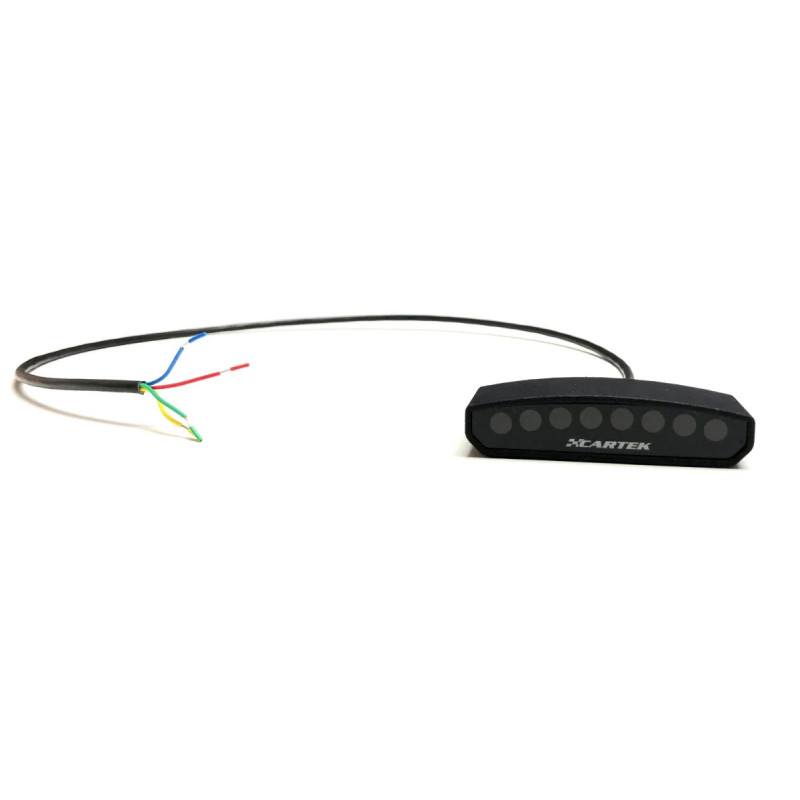

• Comprimento do cabo: 70 cm
• Caixa: nylon PA 2200, componentes eletrônicos encapsulados
• Índice de proteção: IP64
• Temperatura de funcionamento: -10 °C a +85 °C
• Temperatura de armazenamento: -40 °C a +125 °C

Sinal do regime do motor e compatibilidade

A luz de mudança de caixa Cartek Club necessita de um sinal de regime do motor para funcionar. Aceita uma saída de rotações da unidade de controlo sob a forma de um sinal quadrado de 5 V ou 12 V, um sinal do conta-rotações ou um sinal de bobina de ignição compatível.

Está disponível uma configuração adicional de filtragem do sinal de regime para aplicações em veículos históricos.

Atenção: esta luz de mudança de caixa não é adequada para motores equipados com sistemas de ignição CDI antigos, de descarga capacitiva.

Função de alarme do motor

Esta versão integra um alerta luminoso através de um piscar estroboscópico laranja, permitindo avisar o condutor de um problema no motor, como sobreaquecimento ou pressão de óleo insuficiente.

Esta função requer a ligação a um sensor compatível, a um sistema de aquisição de dados ou a uma saída de alarme do painel de instrumentos. A luz de mudança de caixa exibe o alerta transmitido por este equipamento; não mede, por si só, a temperatura nem a pressão do óleo.

Instalação e regulação

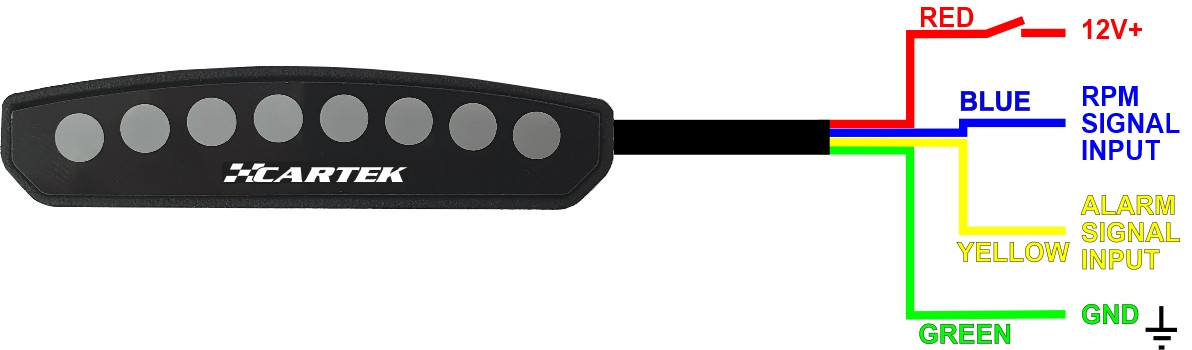

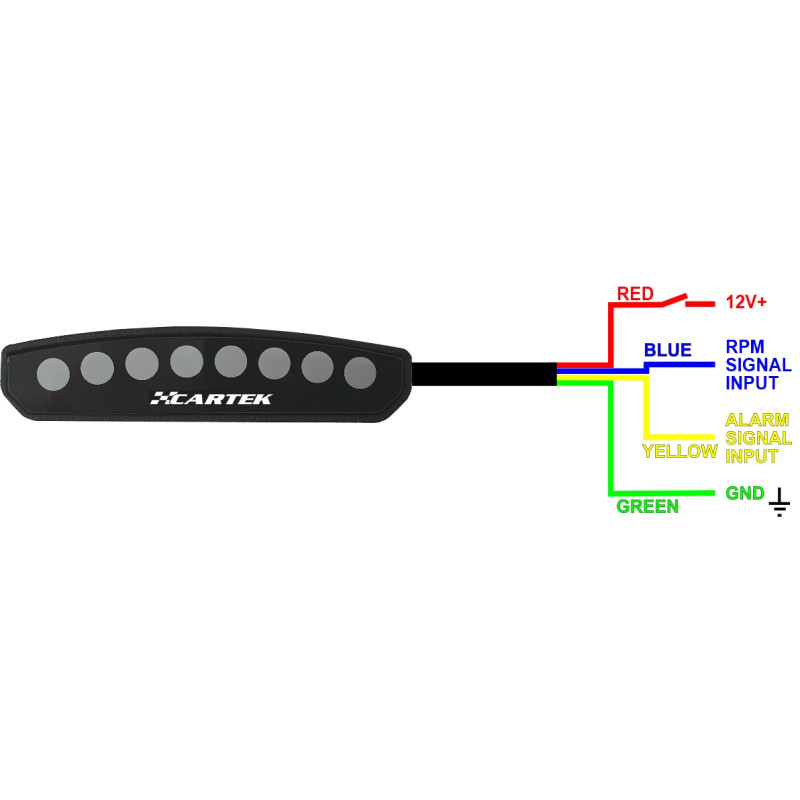

Instale a caixa no campo de visão do condutor e, em seguida, ligue a alimentação, o terra e o sinal do regime, de acordo com o manual da Cartek. Ligue a entrada de alarme se pretender utilizar esta função.

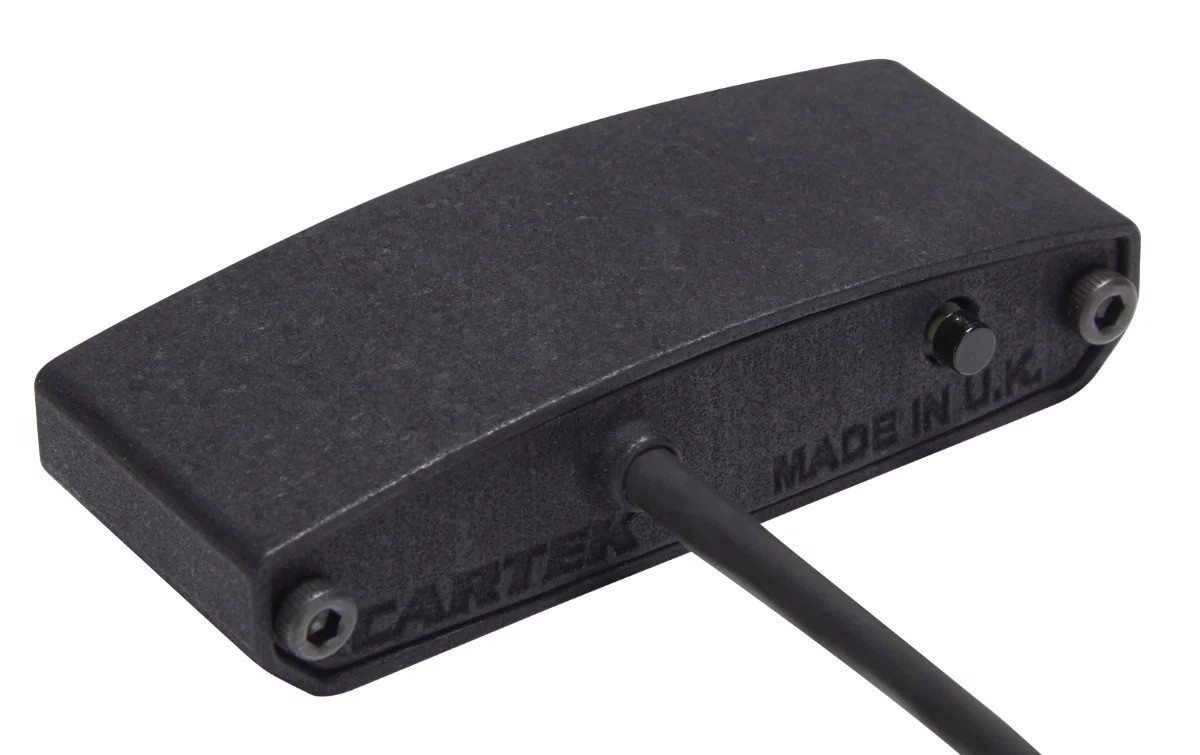

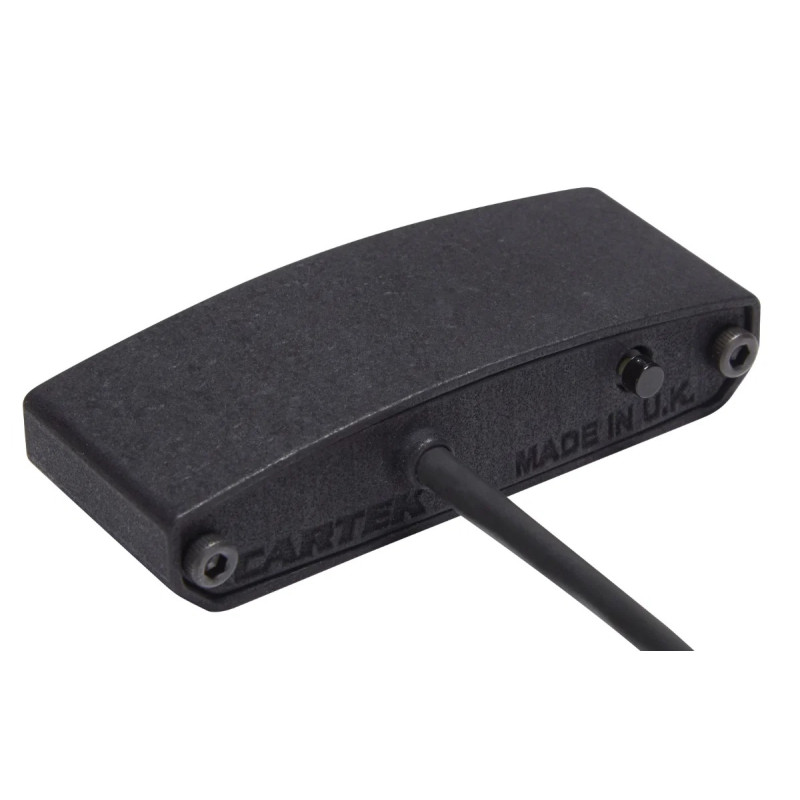

O botão situado na parte traseira permite configurar os limiares de rotação, a sequência luminosa e a luminosidade. Os valores de rotação podem ser introduzidos com o motor desligado. Para um ajuste com o motor em funcionamento, a Cartek prevê um procedimento que requer atingir apenas 50 % da rotação máxima de referência.

Conteúdo fornecido

• Uma luz de mudança de caixa Cartek Club.

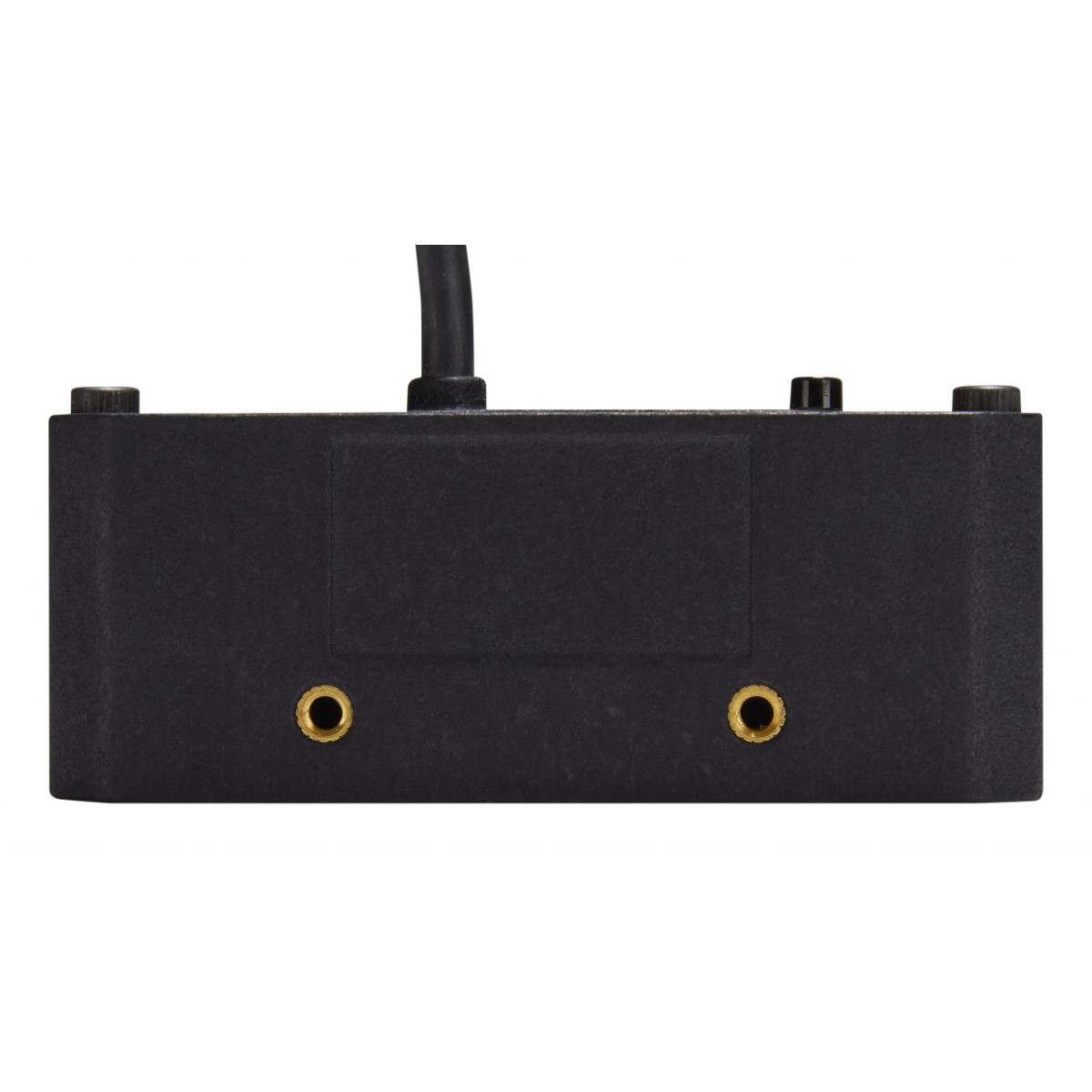

• Quatro parafusos M3.
• Um manual de instruções.

Pontos fortes

• Indicação progressiva do regime através de 8 LED multicoloridos.
• Seis sequências luminosas à escolha.
• Limites de regime configuráveis com ou sem o motor em funcionamento.
• Luminosidade ajustável para o dia e para a noite.
• Entrada de alarme para sinalizar uma avaria no motor.
• Formato compacto e leve, com proteção IP64.
