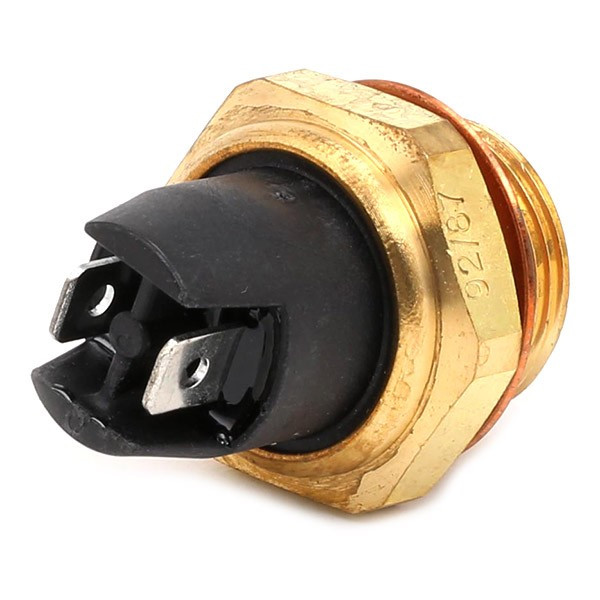

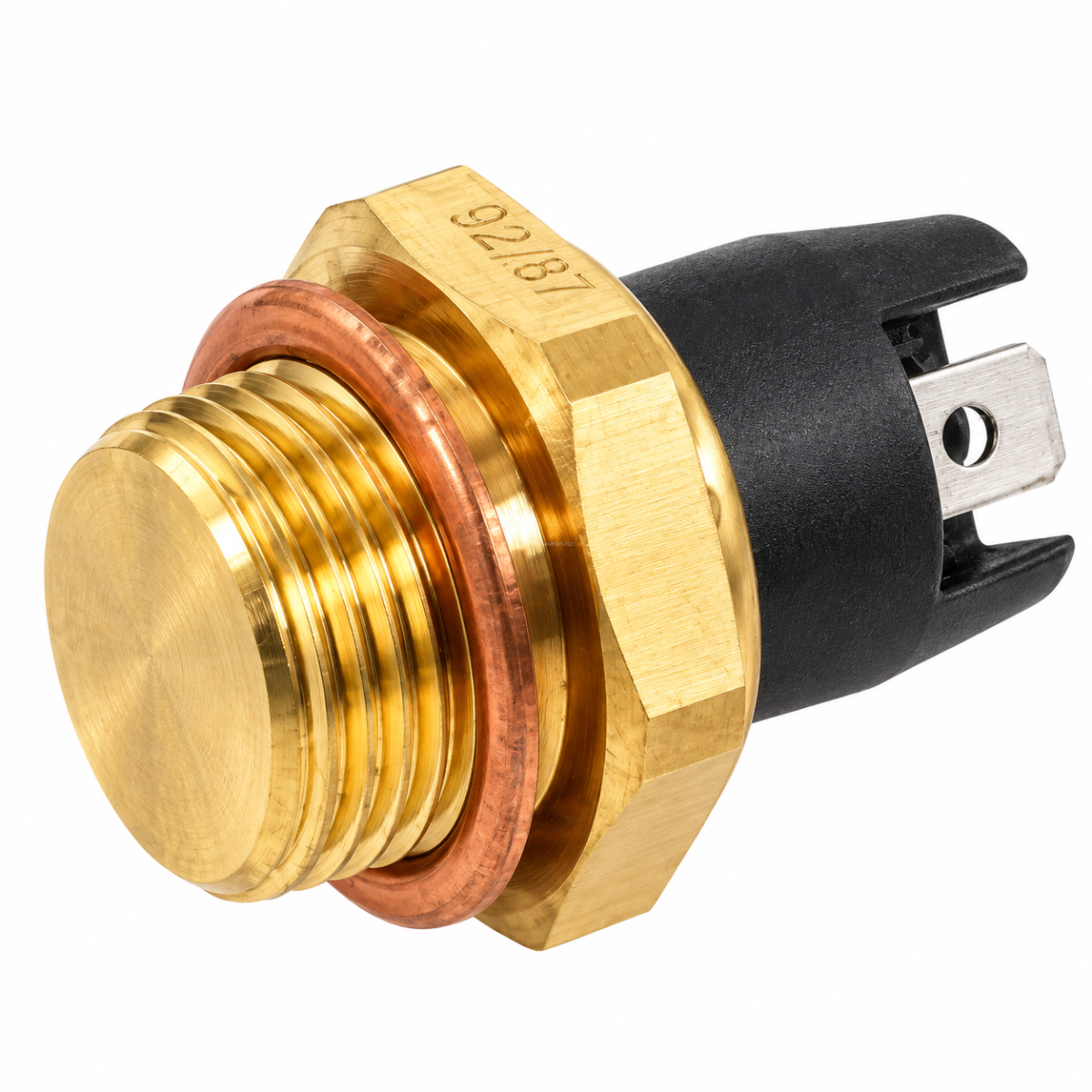

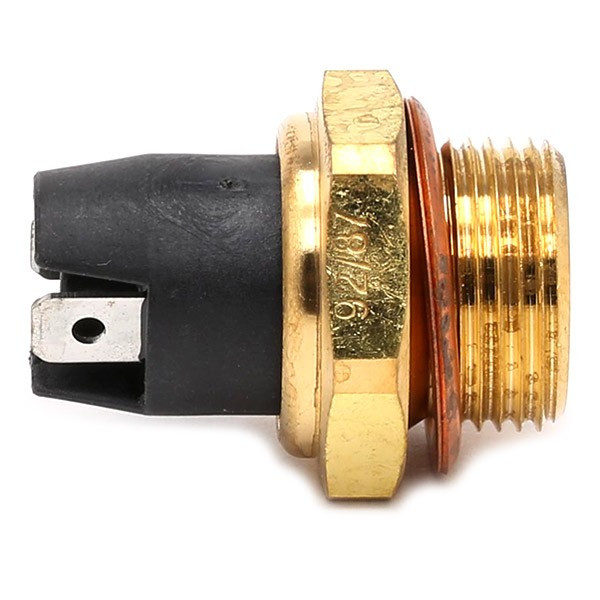

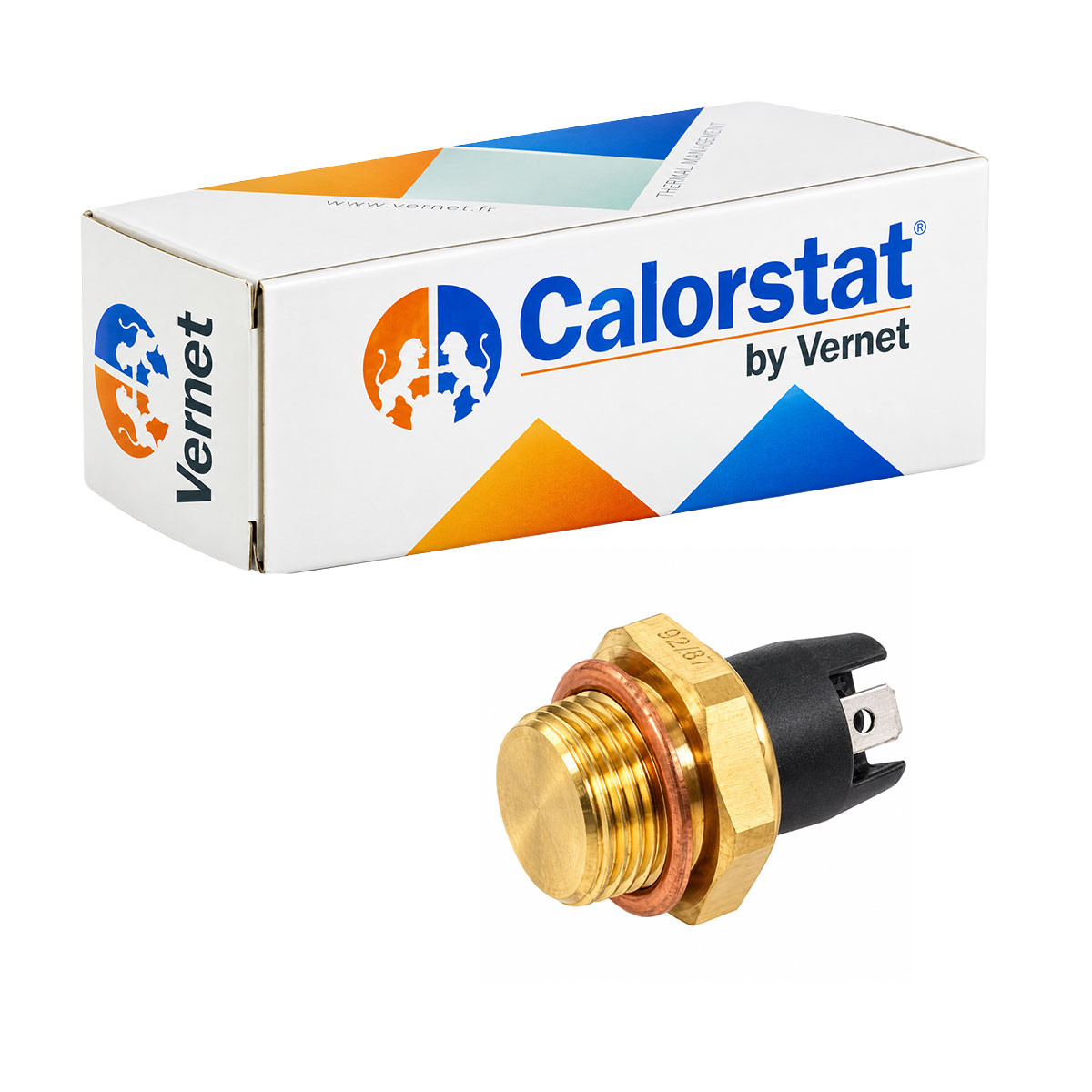

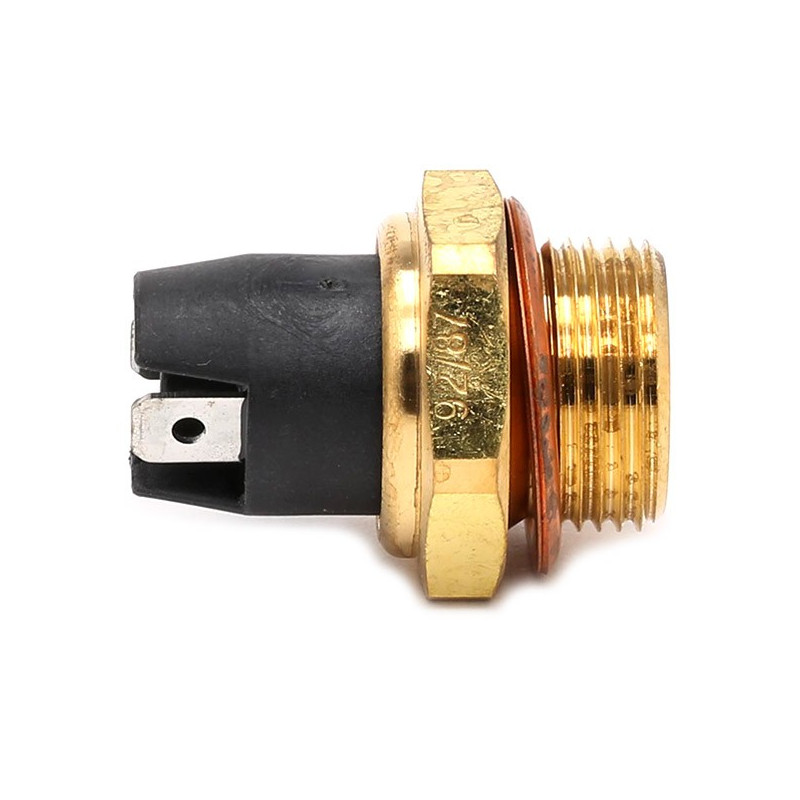

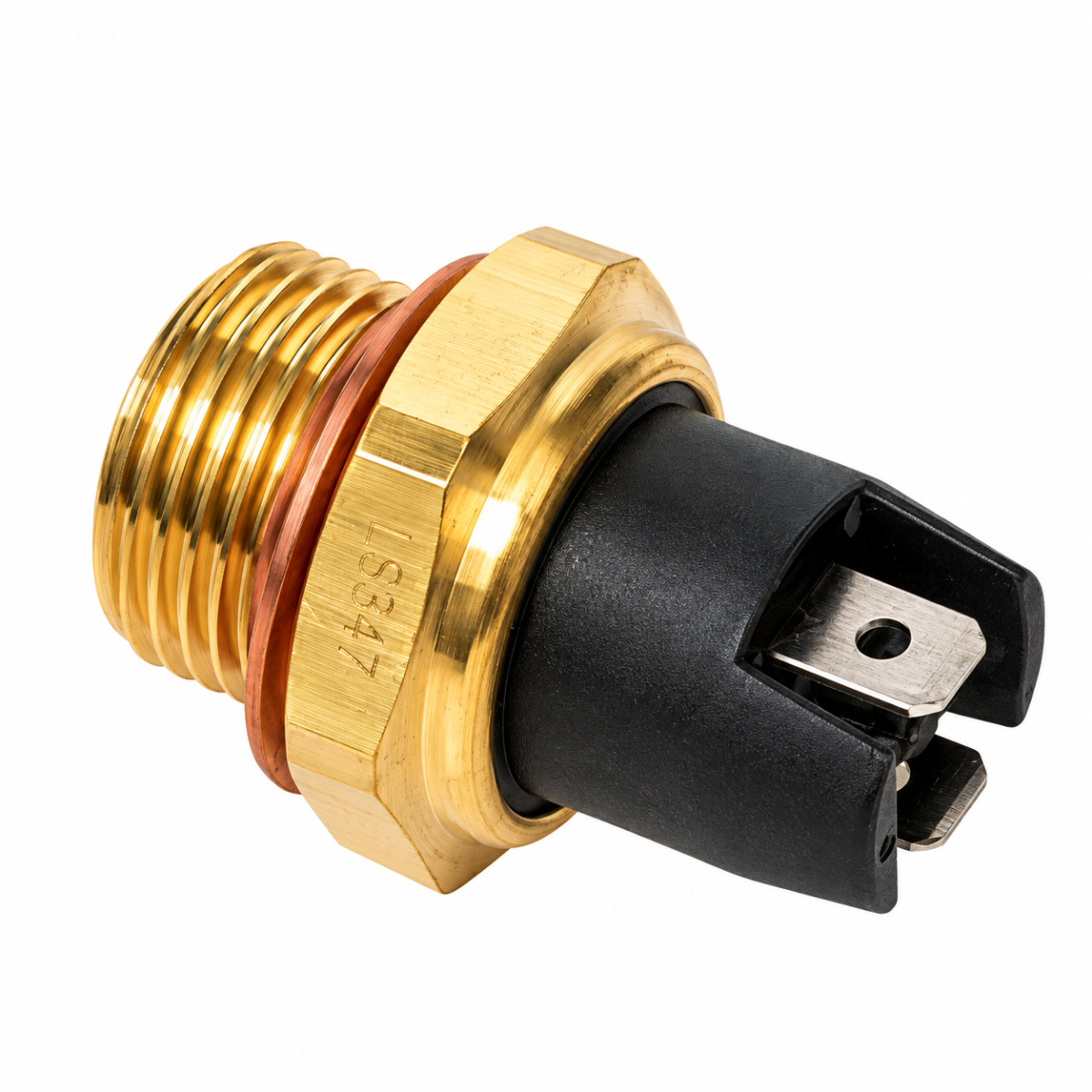

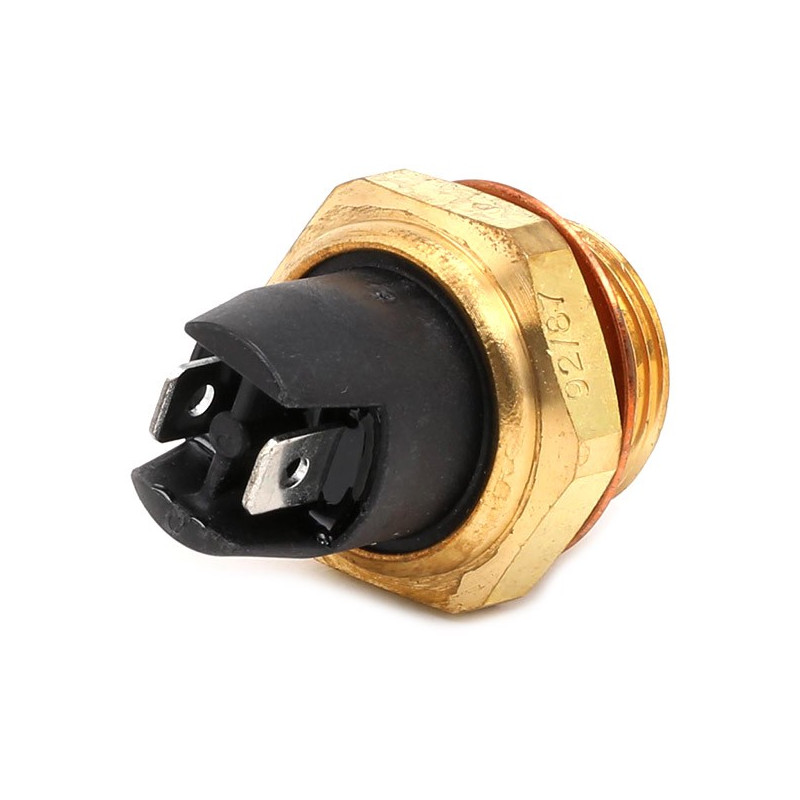

Termocontacto del ventilador Vernet M22x150 – 70 °C - 75 °C

El termocontacto del ventilador de refrigeración Vernet, con una rosca M22x150, permite controlar el funcionamiento del ventilador en función de la temperatura del refrigerante. Las temperaturas de conmutación indicadas para la referencia TS1567 son 70 °C y 75 °C. Queda por confirmar la asignación de estos dos valores a la activación y a la desactivación.

Estas temperaturas son fijas y no corresponden a un rango de ajuste. Se refieren al control eléctrico del ventilador y no deben confundirse con la temperatura de apertura del termostato, que regula la circulación del refrigerante.

Elegir las temperaturas adecuadas para el motor

Cada motor tiene un rango de temperatura de funcionamiento óptimo definido por su fabricante. La elección del termocontacto debe ser coherente con las necesidades del motor, el termostato, el radiador y la disposición del contactor en el circuito de refrigeración. Una activación más temprana del ventilador no es siempre beneficiosa.

Las temperaturas de conmutación corresponden a la temperatura a la altura del termocontacto. Por lo tanto, por sí solas no definen la temperatura óptima de funcionamiento del motor.

Consejos para el montaje del termocontacto Vernet

Prever un adaptador en el manguito de refrigeración provisto de una rosca M22x150, adaptado al diámetro interior del manguito, o utilizar un punto disponible con la misma rosca en el circuito de refrigeración. La parte sensible del termocontacto debe estar en contacto con el refrigerante. Comprobar el espacio disponible, las conexiones y la estanqueidad del montaje.

Montaje con relé: el termocontacto debe conectarse al circuito de control de un relé, y no al circuito de potencia. Este controla la bobina del relé, mientras que los contactos de potencia del relé alimentan el ventilador. No alimente directamente el motor del ventilador a través del termocontacto.

Prever un relé, un fusible de protección y una sección de cables adecuados al consumo del ventilador, teniendo en cuenta su corriente de arranque. Respetar el esquema de cableado del relé y del vehículo.

Características técnicas del termocontacto Vernet M22x150

• Marca: Calorstat by Vernet.
• Referencia del fabricante: TS1567.
• Función: interruptor térmico del ventilador del radiador.
• Temperaturas de conmutación indicadas: 70 °C y 75 °C; hay que confirmar la asignación de activación y desactivación.
• Ajuste de temperaturas: temperaturas fijas, no regulables.
• Rosca: M22x150, es decir, un diámetro nominal de 22 mm y un paso de 1,5 mm.
• Montaje: sobre adaptador de manguito o en un emplazamiento disponible con rosca M22x150.
• Conexión eléctrica: circuito de control de un relé; queda prohibida la alimentación directa del ventilador.
• Código EAN: 3531650010844.

Ventajas del termocontacto Vernet

• Control del ventilador en función de la temperatura del refrigerante.
• Montaje roscado M22x150 en un emplazamiento o adaptador compatible.
• Integración en un circuito de control con relé de potencia independiente.
