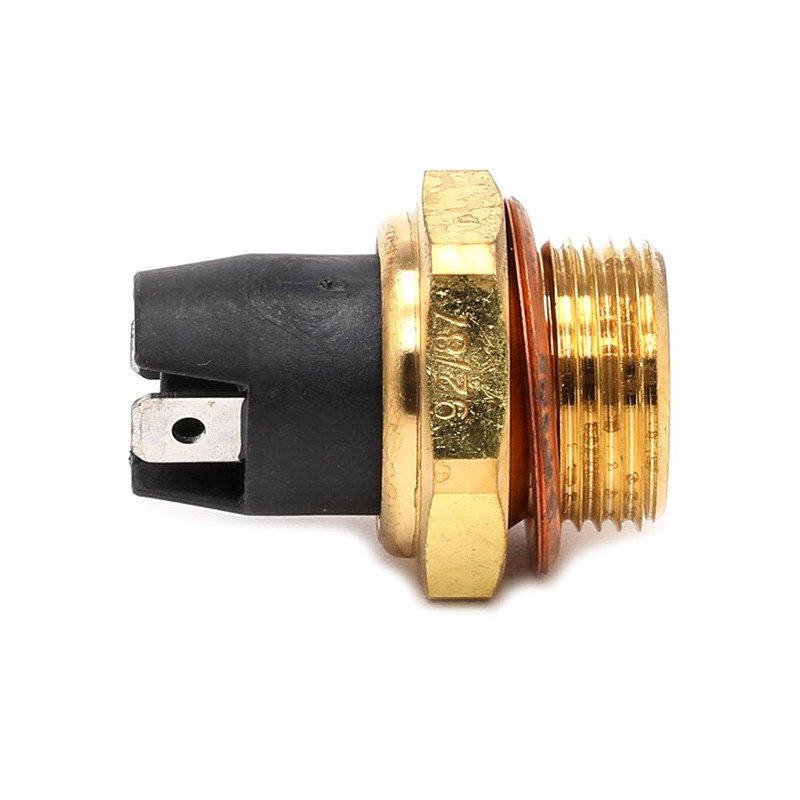

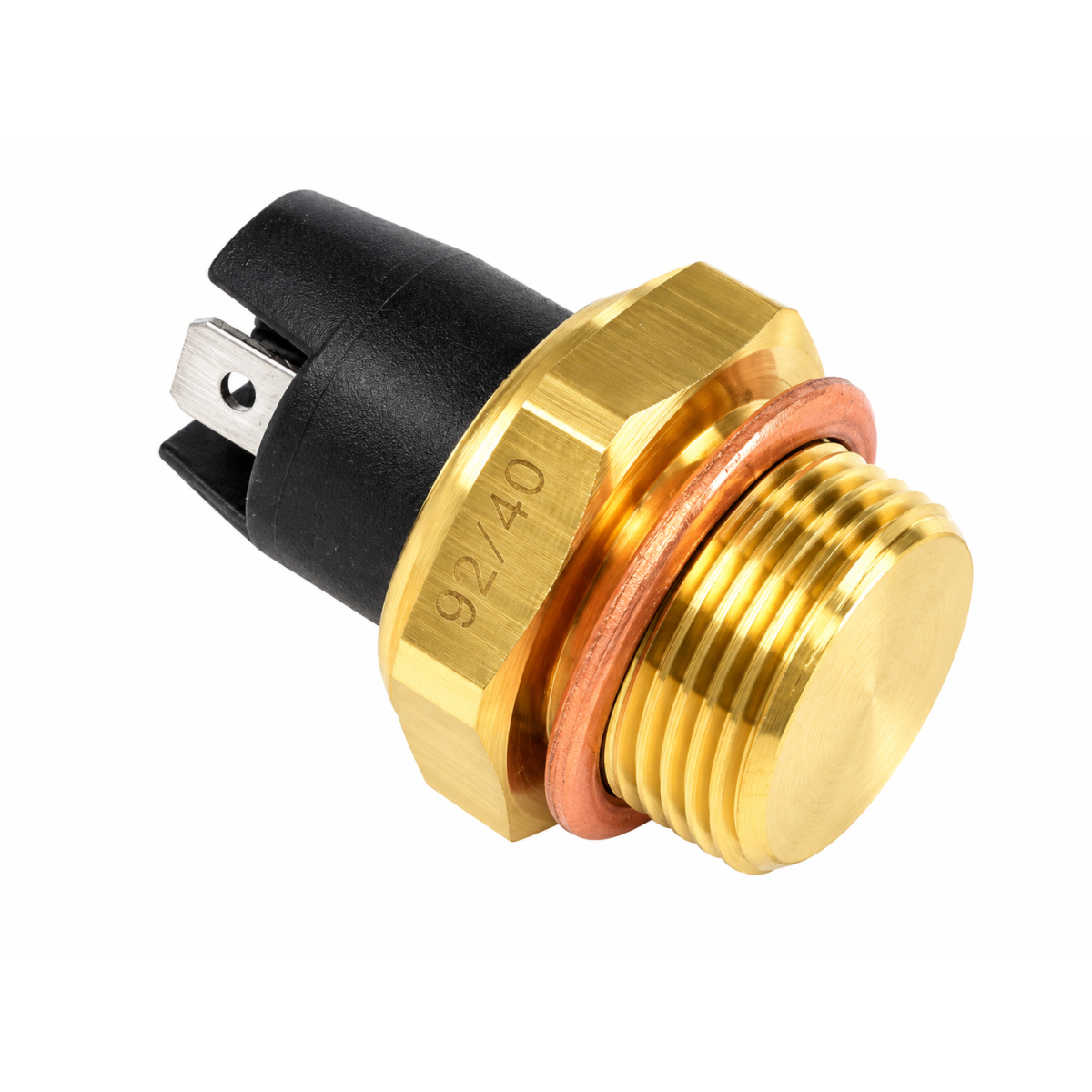

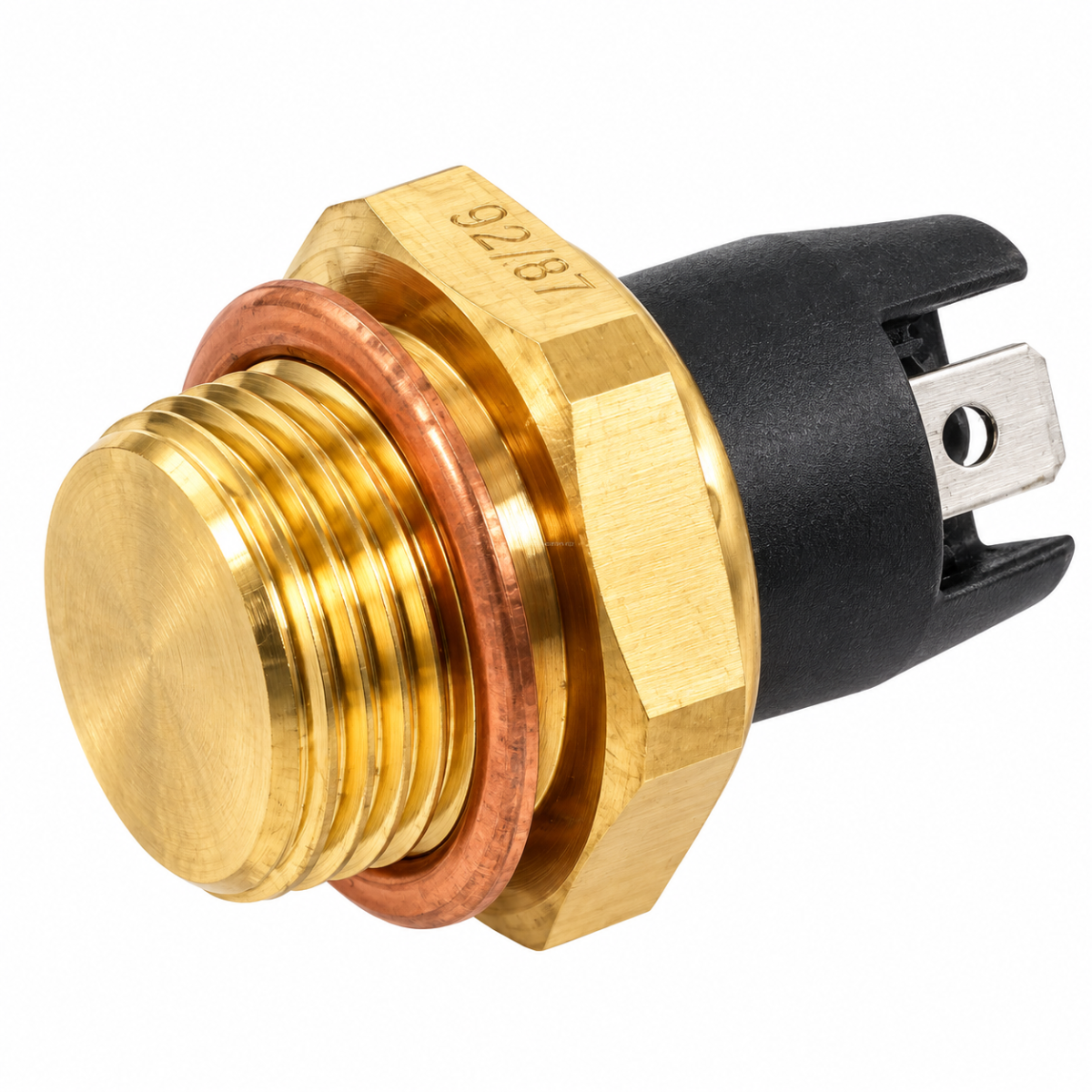

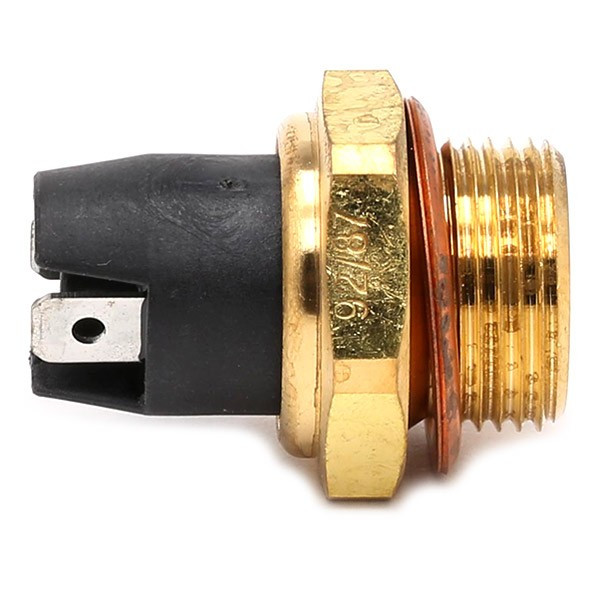

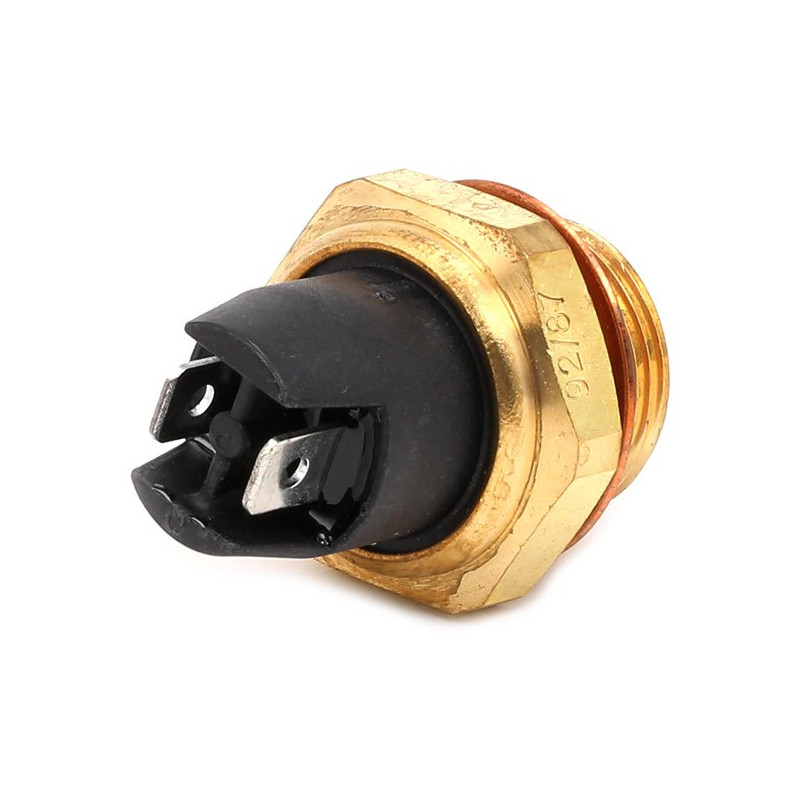

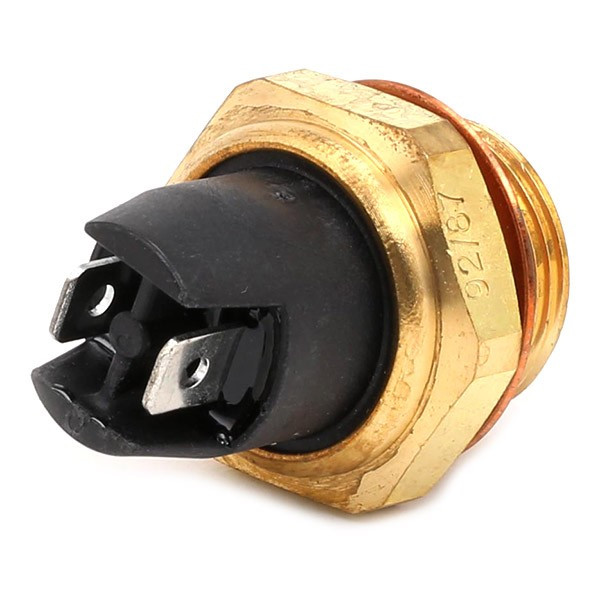

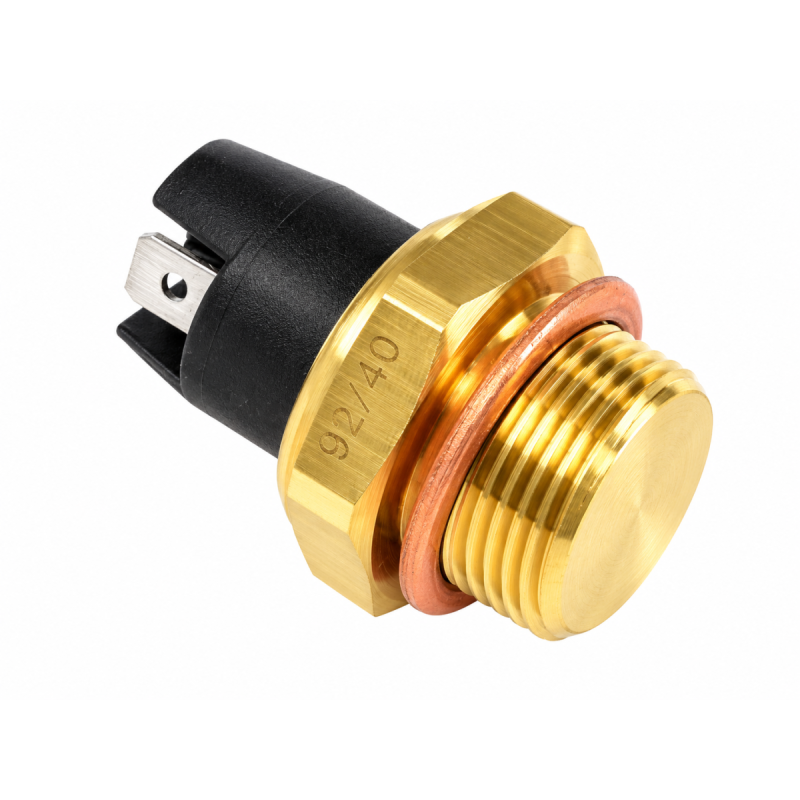

Termocontacto del ventilador Vernet M22x150 – 82 °C - 77 °C

El termocontacto del ventilador de refrigeración Vernet, con una rosca M22x150, permite activar el ventilador cuando la temperatura alcanza los 82 °C y, a continuación, detenerlo cuando vuelve a bajar a 77 °C a la altura del termocontacto.

Estas temperaturas son fijas y no ajustables. La diferencia de 5 °C entre la activación y la parada, denominada histéresis, limita los encendidos y apagados repetidos cuando la temperatura fluctúa en torno a la temperatura de activación.

Elegir las temperaturas adecuadas para el motor

Cada motor tiene un rango de temperatura de funcionamiento óptimo definido por su fabricante. La elección del termocontacto debe ajustarse a las necesidades del motor y ser coherente con el termostato, el radiador y la ubicación del contactor en el circuito de refrigeración. Una activación más temprana del ventilador no siempre resulta beneficiosa.

Las temperaturas de 82 °C en el momento de la activación y de 77 °C en el momento de la parada corresponden a la temperatura a la altura del termocontacto. Por sí solas, no definen la temperatura óptima del motor y no deben confundirse con la temperatura de apertura del termostato, que regula la circulación del refrigerante.

Consejos de montaje del termocontacto Vernet

Se debe prever un adaptador en el manguito de refrigeración provisto de una rosca M22x150, adaptada al diámetro interior del manguito, o bien utilizar un punto disponible con la misma rosca en el circuito de refrigeración. La parte sensible del termocontacto debe estar en contacto con el refrigerante. Compruebe el espacio disponible, las conexiones y la estanqueidad del montaje.

Montaje con relé: el termocontacto debe conectarse al circuito de control de un relé, y no al circuito de potencia. Este controla la bobina del relé, mientras que los contactos de potencia del relé alimentan el ventilador. No alimente directamente el motor del ventilador a través del termocontacto.

Prever un rele, un fusible de protección y una sección de cables adecuados al consumo del ventilador, teniendo en cuenta su corriente de arranque. Respetar el esquema de cableado del rele y del vehículo.

Características técnicas del termocontacto Vernet M22x150

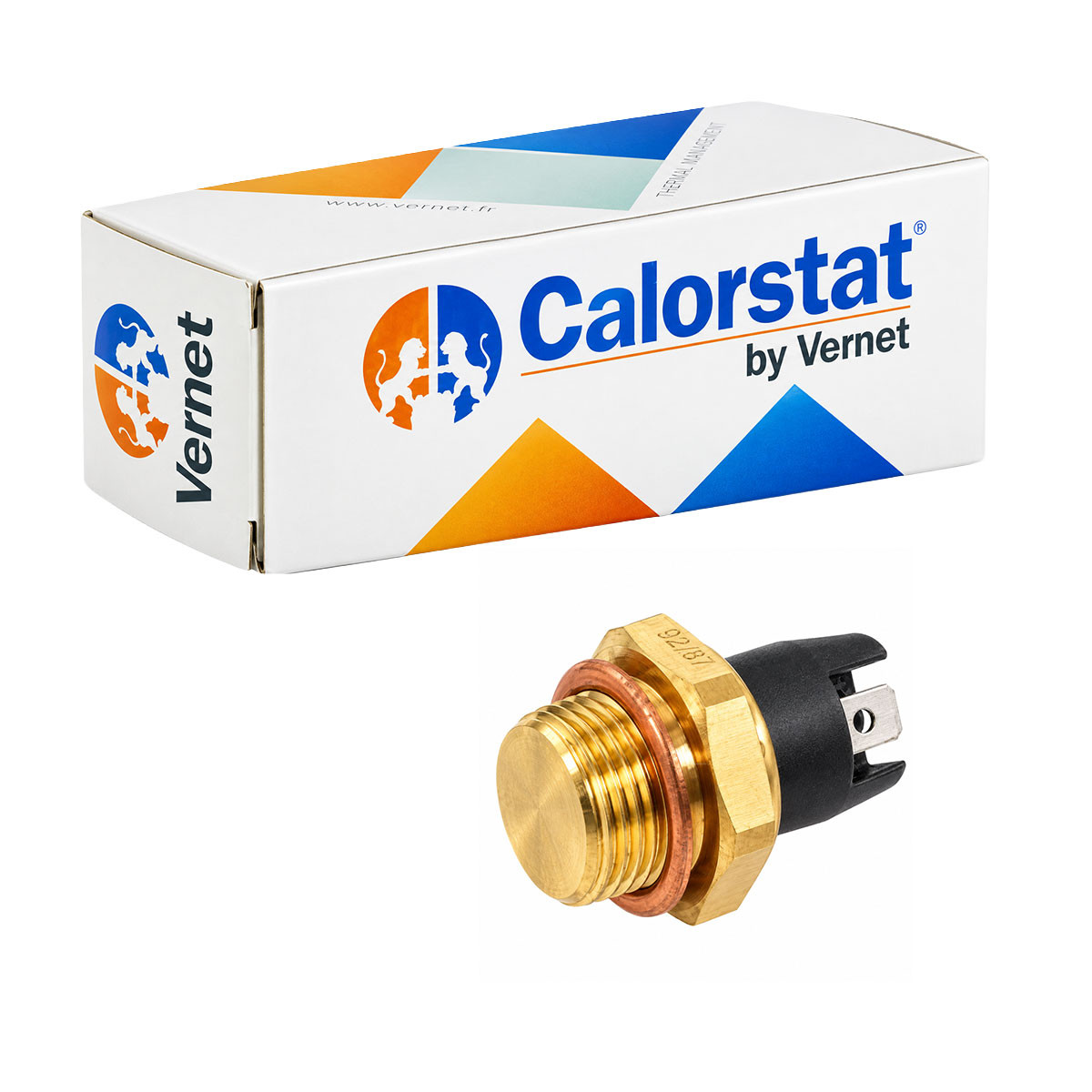

• Marca: Calorstat by Vernet.
• Referencia del fabricante: TS1568.
• Tipo de producto: termocontacto para ventilador de refrigeración.
• Temperatura de activación: 82 °C.
• Temperatura de desconexión: 77 °C.
• Ajuste de temperaturas: temperaturas fijas, no regulables.
• Histéresis de conmutación: 5 °C.
• Rosca: M22x150, es decir, un diámetro nominal de 22 mm y un paso de 1,5 mm.
• Montaje: en un adaptador de manguito o en un emplazamiento disponible con rosca M22x150.
• Conexión de electricidad: circuito de control de un relé; queda prohibida la alimentación directa del ventilador.

Ventajas del termocontacto Vernet

• Activación y parada automáticas del ventilador en función de la temperatura.
• Temperaturas de activación y parada diferenciadas para limitar las conmutaciones sucesivas.
• Calibración fija que no requiere ningún ajuste de temperatura.
