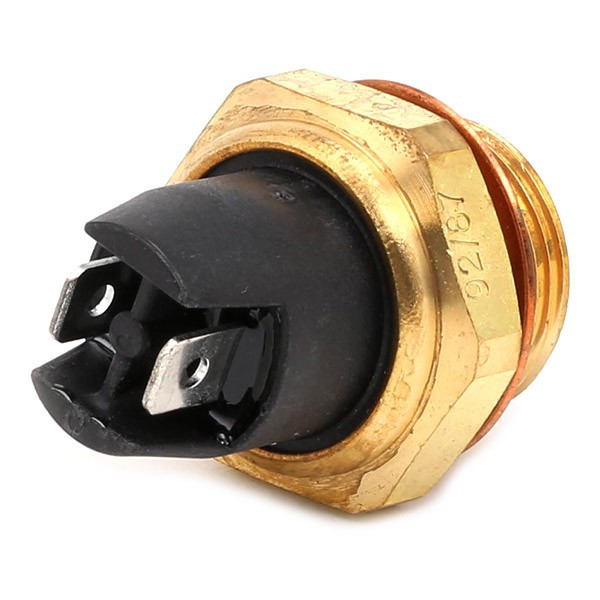

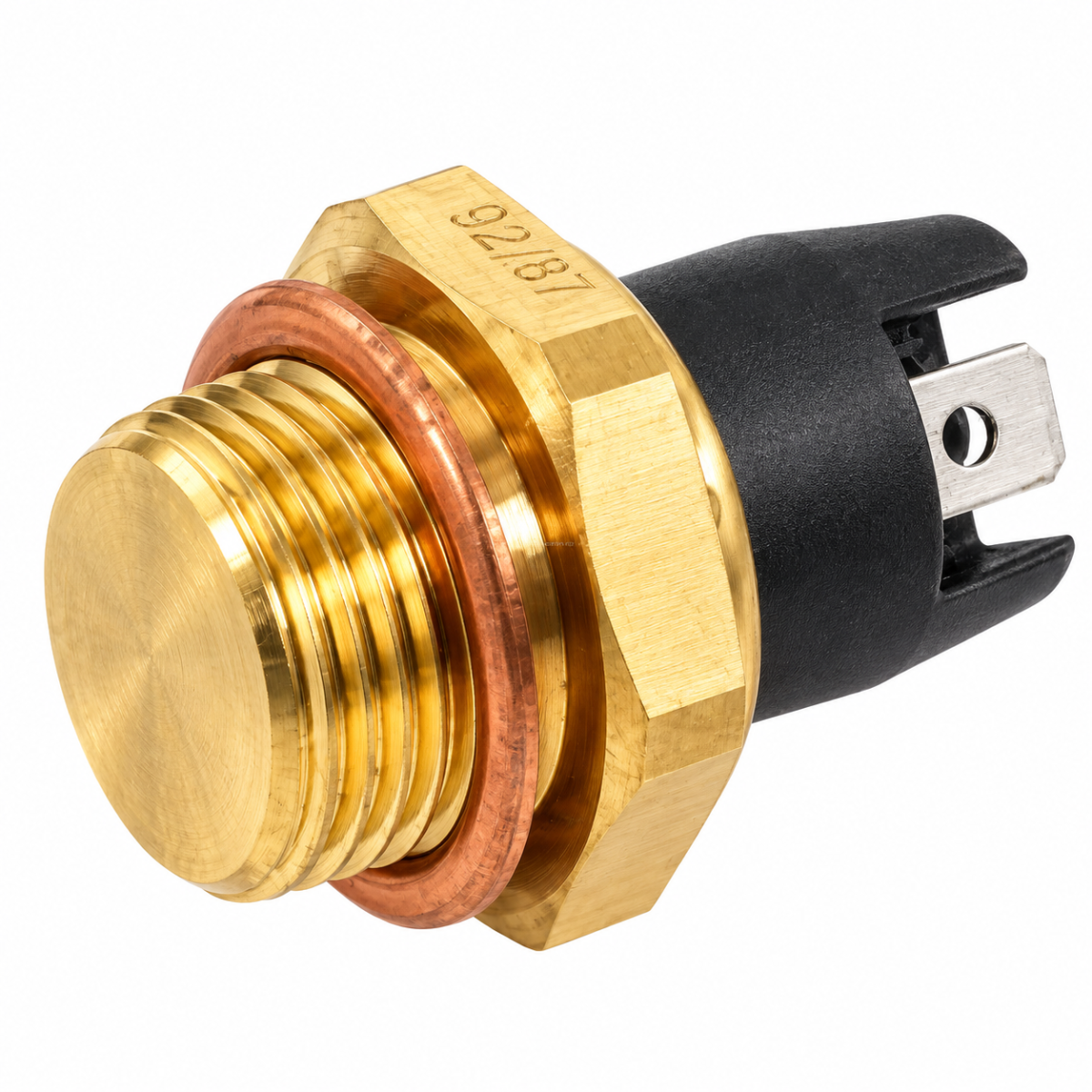

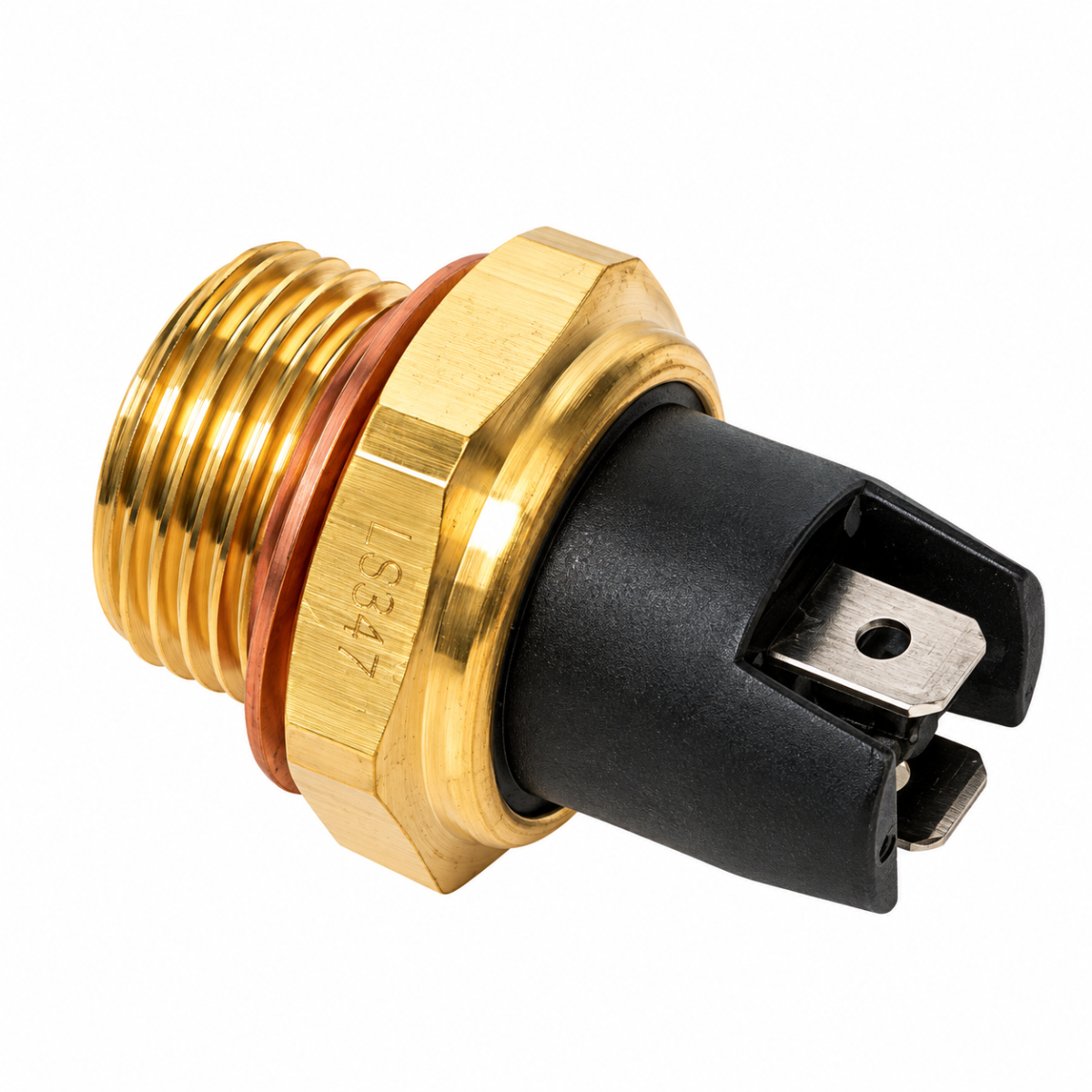

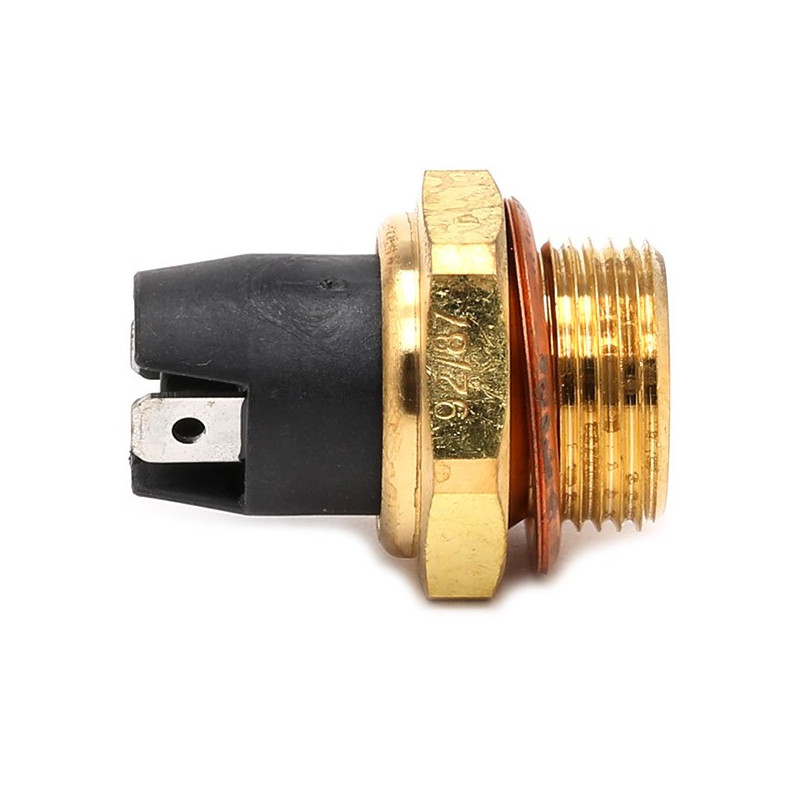

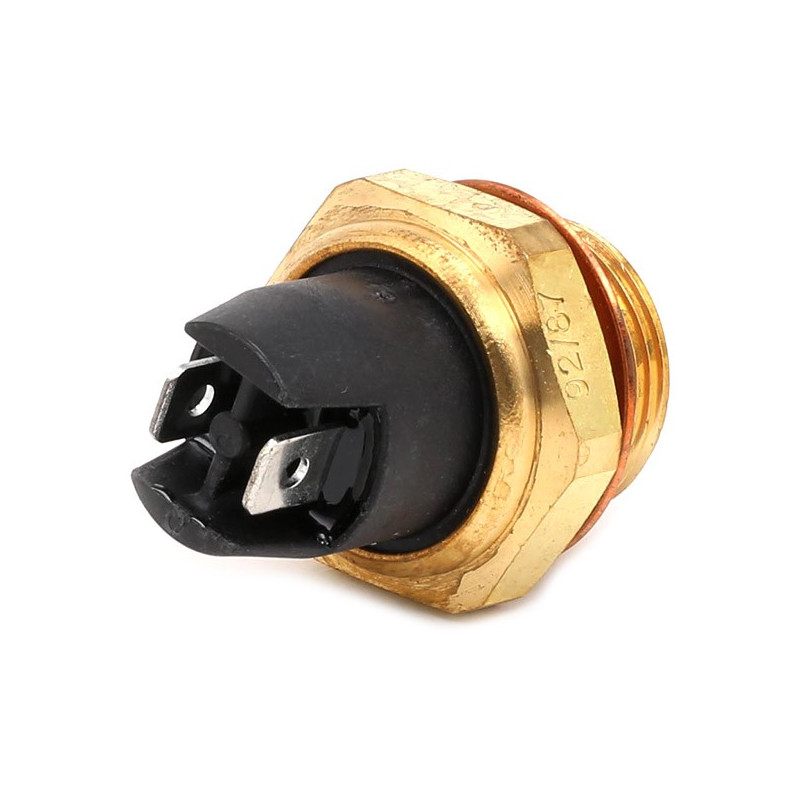

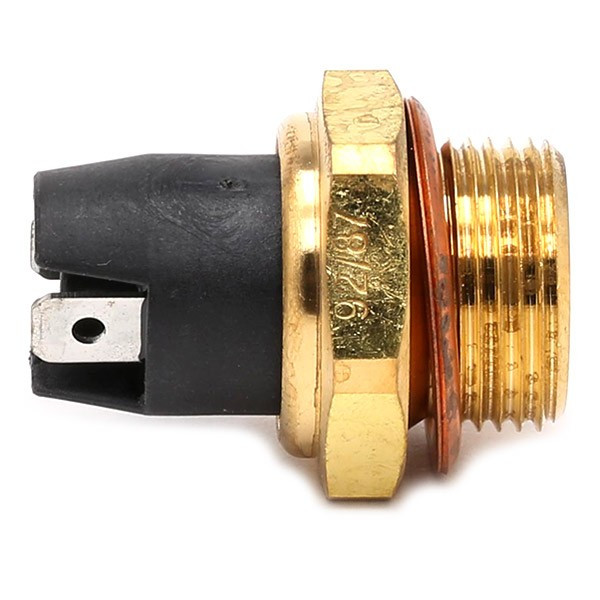

El termocontacto para el ventilador de refrigeración Vernet, con rosca M22x150, permite controlar el funcionamiento del ventilador en función de la temperatura del refrigerante. Las temperaturas indicadas para este modelo son de 95 °C en el momento de la activación y de 90 °C en el momento de la desactivación, a nivel del termocontacto.
Estas temperaturas son fijas y no regulables. La diferencia de 5 °C entre la activación y la desactivación, denominada histéresis, limita los arranques y paradas repetidos cuando la temperatura fluctúa en torno a la temperatura de activación.
Elegir las temperaturas adecuadas para el motor
Cada motor tiene un rango de temperatura de funcionamiento óptimo definido por su fabricante. La elección del termocontacto debe ajustarse a las necesidades del motor y ser coherente con el termostato, el radiador y la disposición del contactor en el circuito de refrigeración. Una activación más temprana del ventilador no es siempre beneficiosa.
Las temperaturas de conmutación corresponden a la temperatura a la altura del termocontacto. Por sí solas, no definen la temperatura óptima del motor y no deben confundirse con la temperatura de apertura del termostato, que regula la circulación del refrigerante.
Consejos para el montaje del termocontacto Vernet
Prever un adaptador en el manguito de refrigeración provisto de una rosca M22x150, adaptado al diámetro interior del manguito, o utilizar una ubicación disponible con la misma rosca en el circuito de refrigeración. La parte sensible del termocontacto debe estar en contacto con el refrigerante. Comprobar el espacio disponible, las conexiones y la estanqueidad del montaje.
Montaje con relé: el termocontacto debe conectarse al circuito de control de un relé, y no al circuito de potencia. Este controla la bobina del relé, mientras que los contactos de potencia del relé alimentan el ventilador. No alimente directamente el motor del ventilador a través del termocontacto.
Prever un rele, un fusible de protección y una sección de cables adaptados al consumo del ventilador, teniendo en cuenta su corriente de arranque. Respetar el esquema de cableado del rele y del vehículo.
Características técnicas del termocontacto Vernet M22x150
- Marca: Calorstat by Vernet.
- Tipo de producto: termocontacto para ventilador de refrigeración.
- Temperatura de activación declarada: 95 °C.
- Temperatura de desconexión indicada: 90 °C.
- Ajuste de temperaturas: temperaturas fijas, no regulables.
- Diferencia entre las temperaturas indicadas: 5 °C.
- Rosca indicada: M22x150, es decir, un diámetro nominal de 22 mm y un paso de 1,5 mm.
- Montaje: en un adaptador de manguito o en un espacio disponible con rosca M22x150.
- Conexión eléctrica: circuito de control de un relé; queda prohibida la alimentación directa del ventilador.
Ventajas del termocontacto Vernet
- Activación y parada automáticas del ventilador en función de la temperatura.
- Temperaturas de activación y parada distintas para limitar las conmutaciones sucesivas.
- Calibración fija que no requiere ningún ajuste de temperatura.
Los productos destinados a la modificación de vehículos con fines de competición pueden dar lugar a la prohibición de su uso en la vía pública, en la medida en que alteren de forma significativa las características del vehículo tal y como se especifican en el certificado de homologación expedido por las autoridades competentes (nivel de ruido, emisiones contaminantes, velocidad máxima, dimensiones de los neumáticos, etc.).
