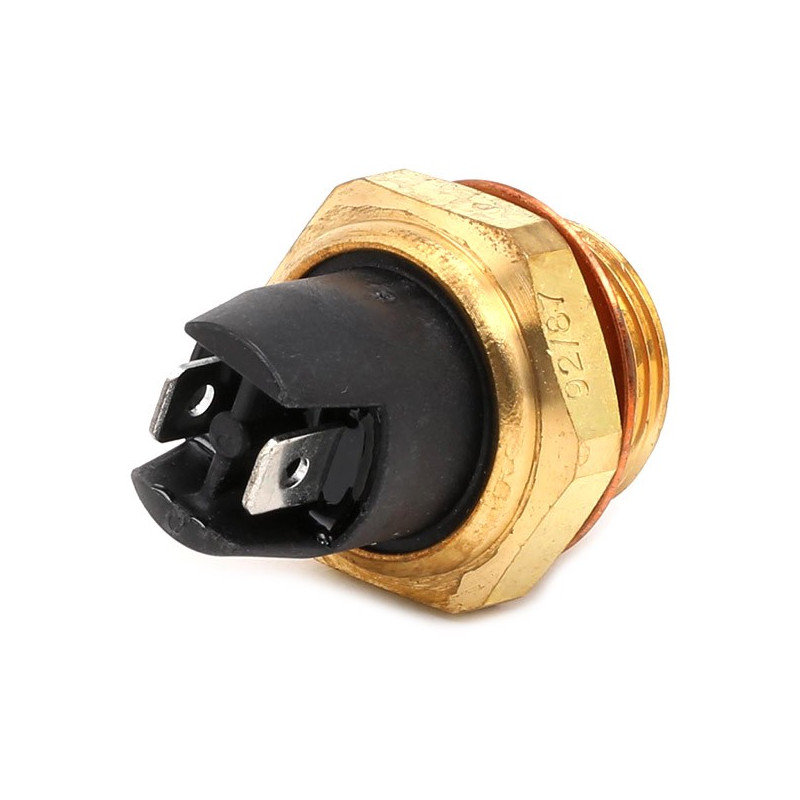

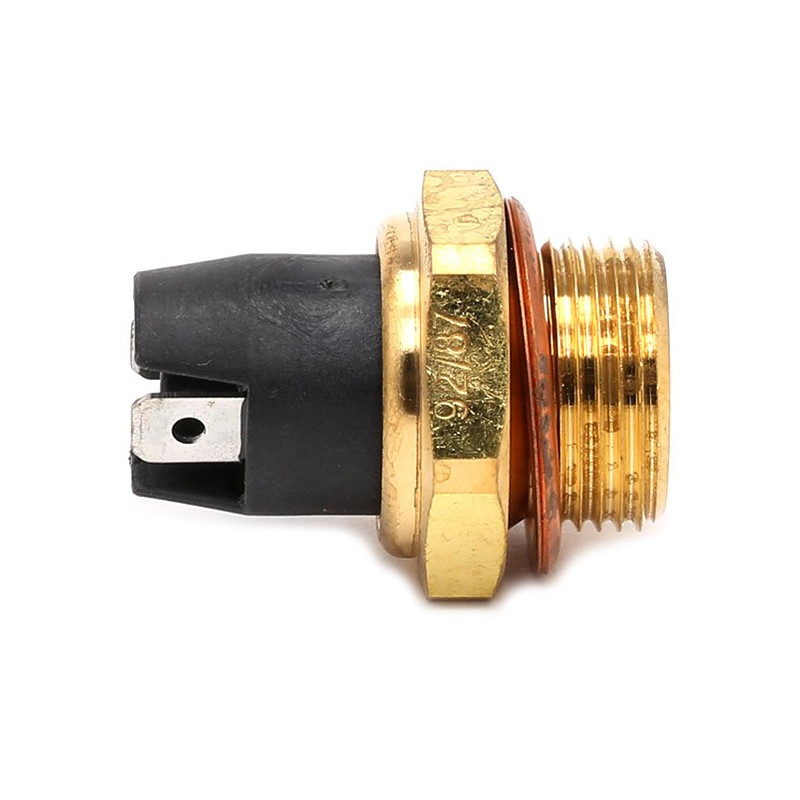

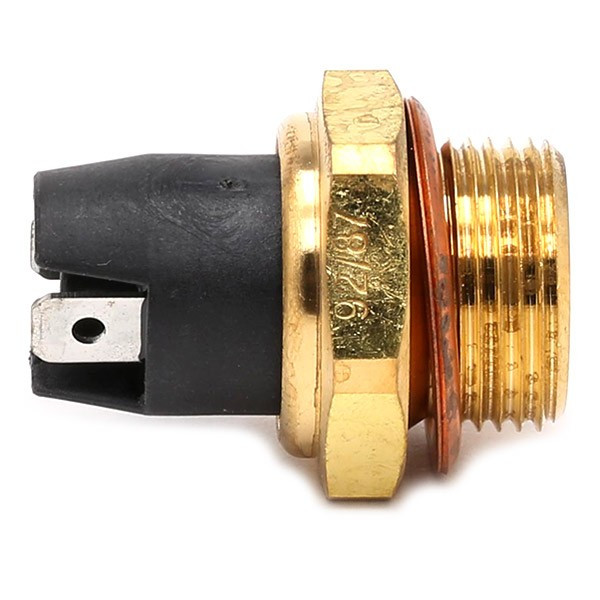

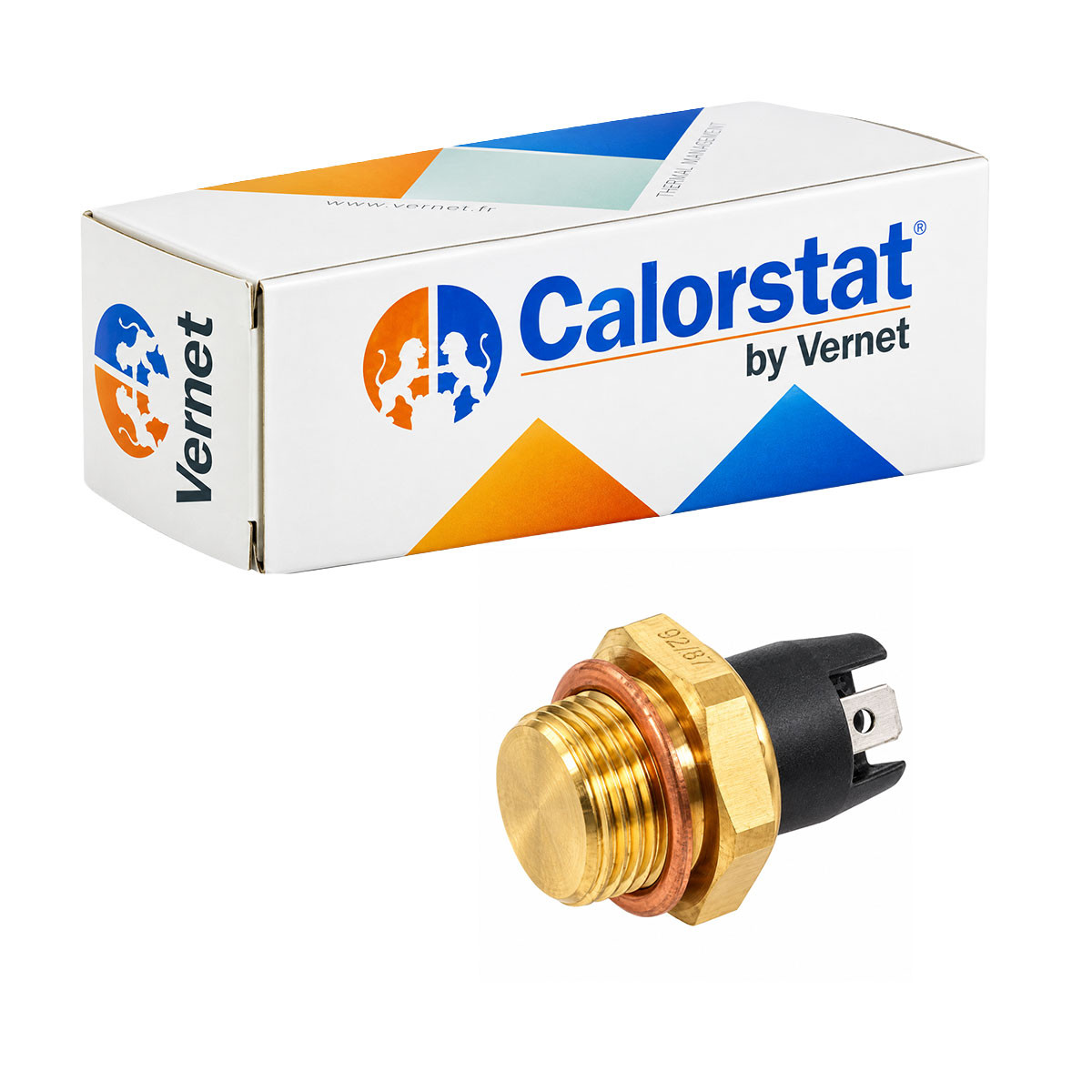

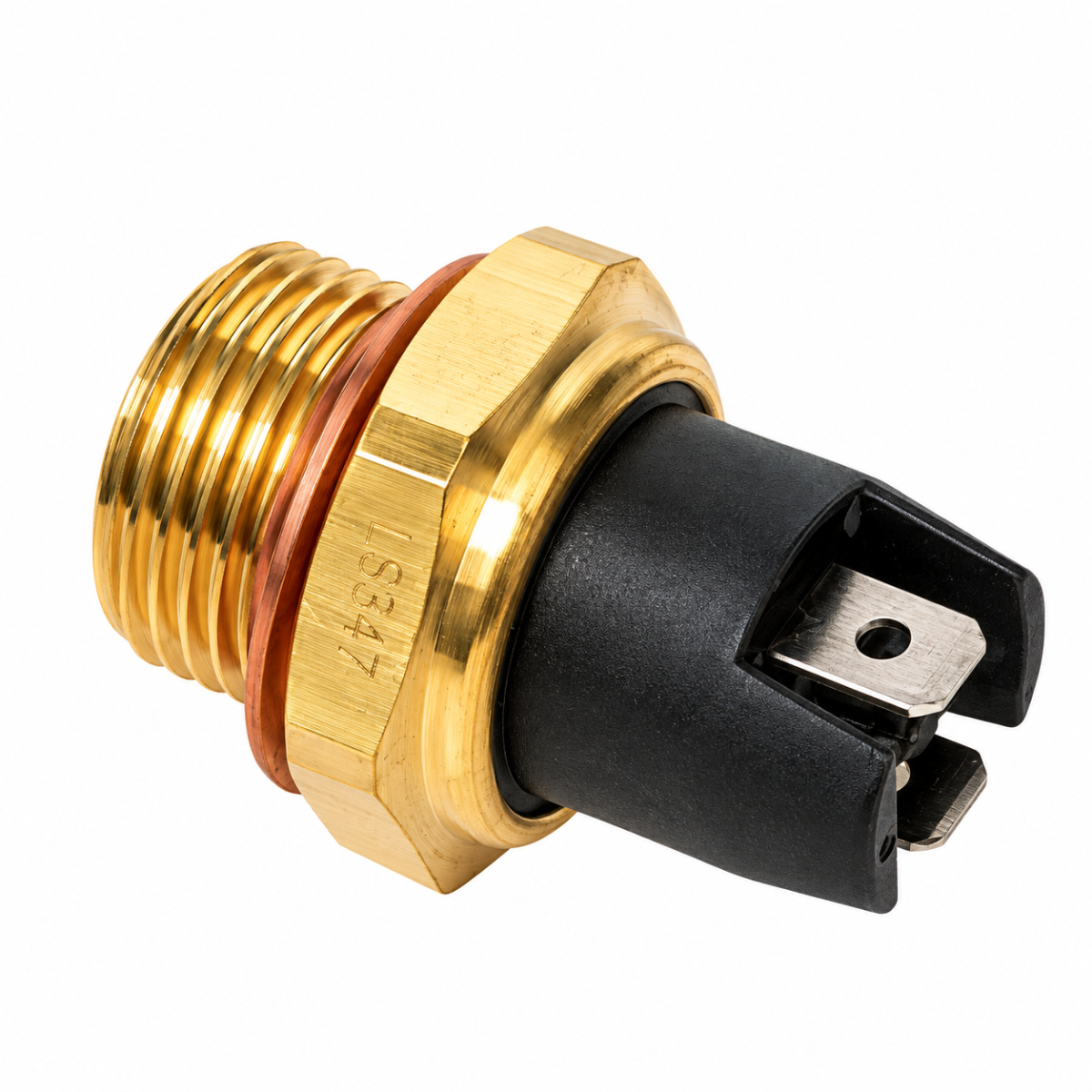

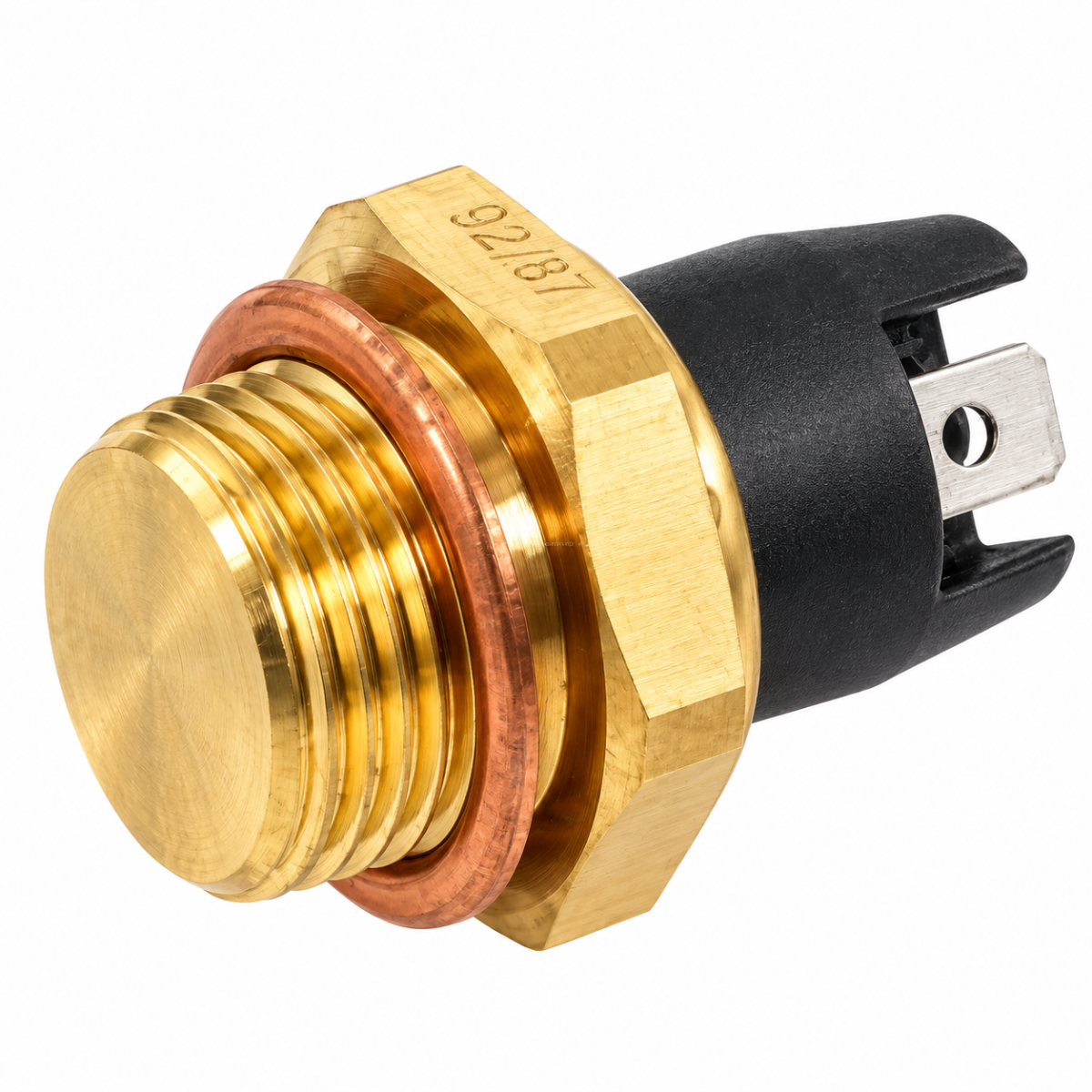

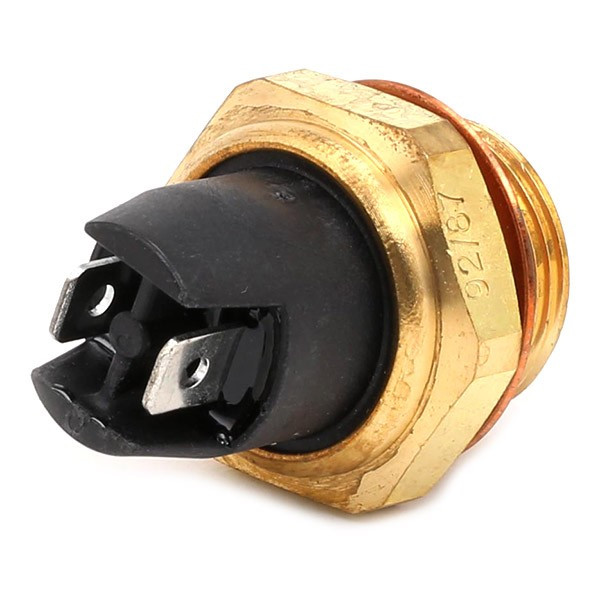

El termocontacto del ventilador de refrigeración Vernet, con una rosca M22x150, permite activar el ventilador cuando la temperatura alcanza los 115 °C y, a continuación, detenerlo cuando vuelve a bajar a 109 °C a la altura del termocontacto.
Estas temperaturas son fijas y no regulables. La diferencia de 6 °C entre el encendido y la parada, denominada histéresis, limita los encendidos y paradas repetidos cuando la temperatura fluctúa en torno a la temperatura de activación.
Elegir las temperaturas adecuadas para el motor
Cada motor tiene un rango de temperatura de funcionamiento óptimo definido por su fabricante. La elección del termocontacto debe respetar las necesidades del motor y ser coherente con el termostato, el radiador y la ubicación del contactor en el circuito de refrigeración.
Las temperaturas de 115 °C en la activación y de 109 °C en la desactivación requieren una instalación específicamente adaptada a este funcionamiento. No son adecuadas automáticamente para todos los motores. Una activación más temprana o más tardía del ventilador no constituye, por sí sola, una mejora de la refrigeración.
Estos valores corresponden a la temperatura a la altura del termocontacto. Por sí solos, no definen la temperatura óptima del motor y no deben confundirse con la temperatura de apertura del termostato, que regula la circulación del refrigerante.
Consejos para el montaje del termocontacto Vernet
Se debe prever un adaptador en el manguito de refrigeración provisto de una rosca M22x150, adaptado al diámetro interior del manguito, o bien utilizar un punto disponible con la misma rosca en el circuito de refrigeración. La parte sensible del termocontacto debe estar en contacto con el refrigerante. Compruebe el espacio disponible, las conexiones y la estanqueidad del montaje.
Montaje con relé: el termocontacto debe conectarse al circuito de control de un relé, y no al circuito de potencia. Este controla la bobina del relé, mientras que los contactos de potencia del relé alimentan el ventilador. No alimente directamente el motor del ventilador a través del termocontacto.
Prever un relé, un fusible de protección y una sección de cables adecuados al consumo del ventilador, teniendo en cuenta su corriente de arranque. Respetar el esquema de cableado del relé y del vehículo.
Características técnicas del termocontacto Vernet M22x150
- Marca: Calorstat by Vernet.
- Tipo de producto: termocontacto para ventilador de refrigeración.
- Temperatura de activación indicada: 115 °C.
- Temperatura de parada indicada: 109 °C.
- Ajuste de temperaturas: temperaturas fijas, no regulables.
- Diferencia entre las temperaturas indicadas: 6 °C.
- Rosca indicada: M22x150, es decir, un diámetro nominal de 22 mm y un paso de 1,5 mm.
- Montaje: en un adaptador de manguito o en un emplazamiento disponible con rosca M22x150.
- Conexión eléctrica: circuito de control de un relé; queda prohibida la alimentación directa del ventilador.
Ventajas del termocontacto Vernet
- Activación y parada automáticas del ventilador en función de la temperatura.
- Temperaturas de activación y parada distintas para limitar las conmutaciones sucesivas.
- Calibración fija que no requiere ningún ajuste de temperatura.
Los productos destinados a la modificación de vehículos con fines de competición pueden dar lugar a la prohibición de su uso en la vía pública, en la medida en que alteren de forma significativa las características del vehículo tal y como se especifican en el certificado de homologación expedido por las autoridades competentes (nivel de ruido, emisiones contaminantes, velocidad máxima, dimensiones de los neumáticos, etc.).
