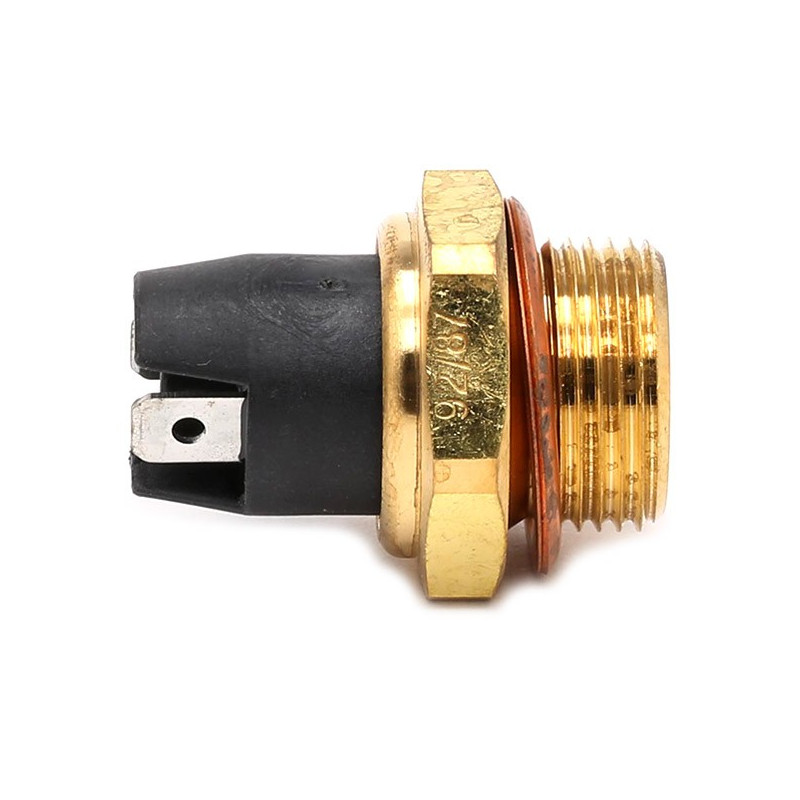

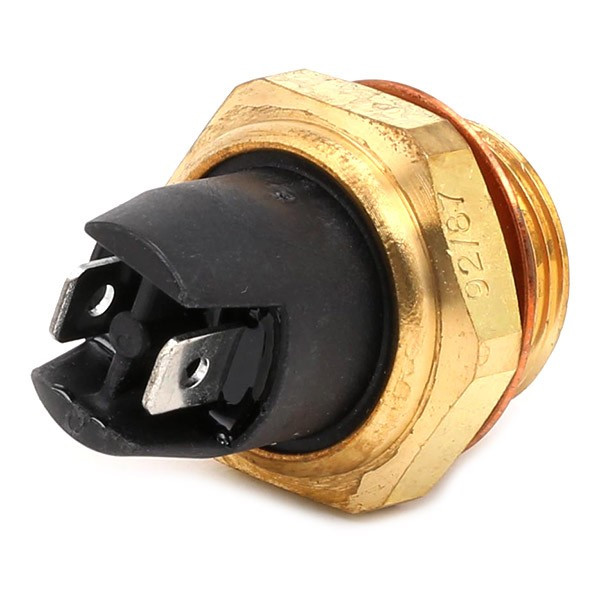

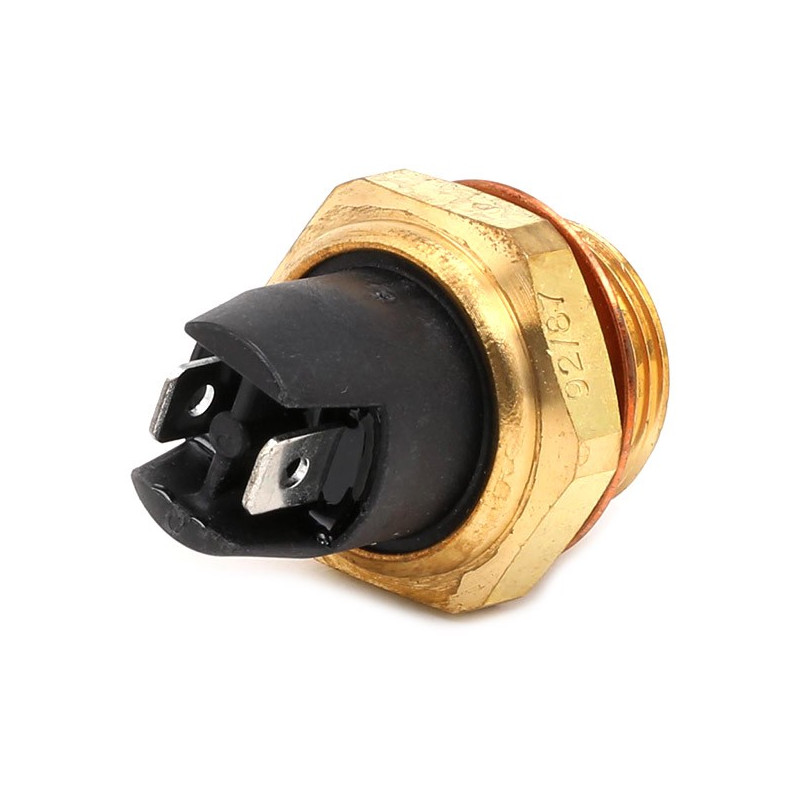

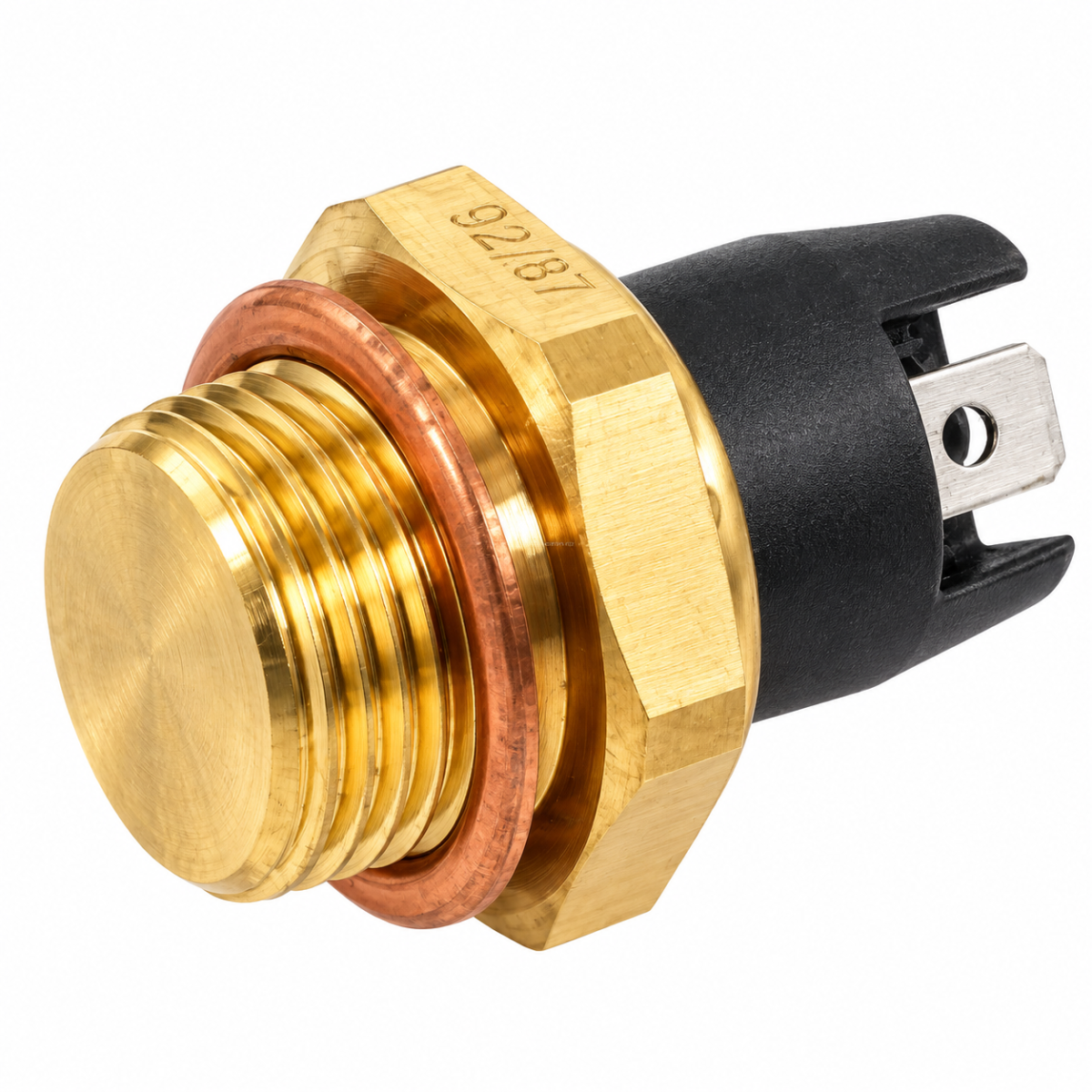

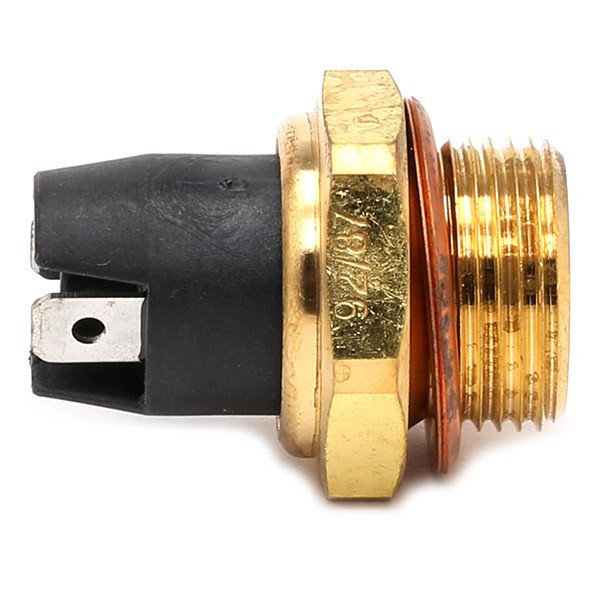

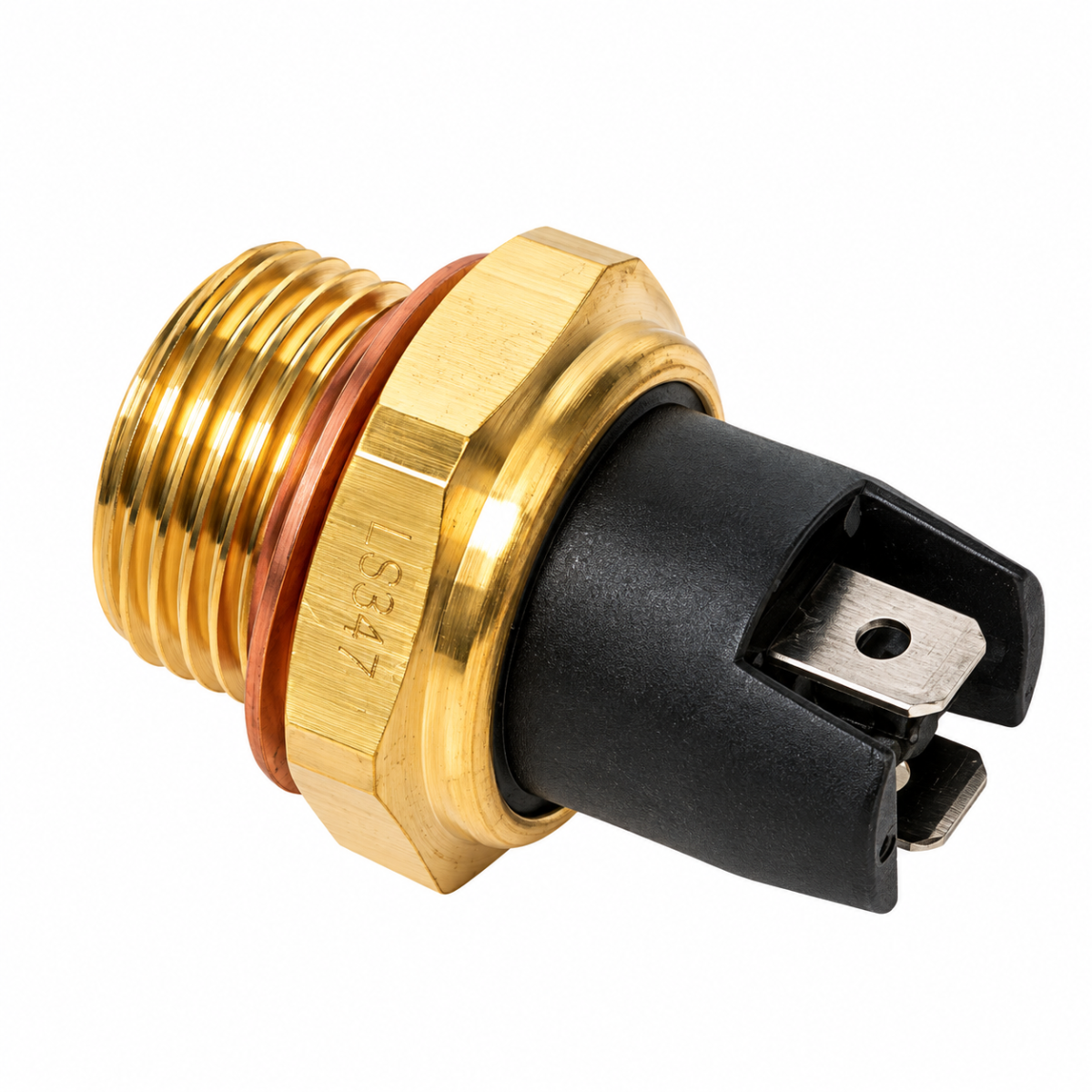

O termocontacto do ventilador de refrigeração Vernet, com rosca M22x150, permite ativar o ventilador quando a temperatura atinge os 115 °C e, posteriormente, desligá-lo quando a temperatura desce para os 109 °C ao nível do termocontacto.
Estas temperaturas são fixas e não ajustáveis. A diferença de 6 °C entre o arranque e a paragem, denominada histerese, limita os arranques e paragens repetidos quando a temperatura oscila em torno da temperatura de ativação.
Escolher as temperaturas adequadas ao motor
Cada motor possui um intervalo de temperatura de funcionamento ideal definido pelo seu fabricante. A escolha do termocontacto deve respeitar as necessidades do motor e ser coerente com o termóstato, o radiador e a localização do contactor no sistema de refrigeração.
As temperaturas de 115 °C na ativação e 109 °C na desativação exigem uma instalação especificamente adaptada a este funcionamento. Não são automaticamente adequadas para todos os motores. Uma ativação mais precoce ou mais tardia do ventilador não constitui, por si só, uma melhoria da refrigeração.
Estes valores correspondem à temperatura ao nível do termocontacto. Por si só, não definem a temperatura ideal do motor e não devem ser confundidos com a temperatura de abertura do termóstato, que regula a circulação do líquido de arrefecimento.
Conselhos para a montagem do termocontacto Vernet
Prever um adaptador na mangueira de refrigeração com uma rosca M22x150, adequado ao diâmetro interior da mangueira, ou utilizar um local disponível com a mesma rosca no sistema de refrigeração. A parte sensível do termocontacto deve estar em contato com o líquido de arrefecimento. Verificar o espaço disponível, as ligações e a estanqueidade da montagem.
Montagem com relé: o termocontacto deve ser ligado ao circuito de comando de um relé, e não ao circuito de potência. Este controla a bobina do relé, enquanto os contactos de potência do relé alimentam o ventilador. Não alimente diretamente o motor do ventilador através do termocontacto.
Prever um relé, um fusível de proteção e uma secção de cabos adequados ao consumo do ventilador, tendo em conta a sua corrente de arranque. Respeitar o esquema de ligação do relé e do veículo.
Características técnicas do termocontacto Vernet M22x150

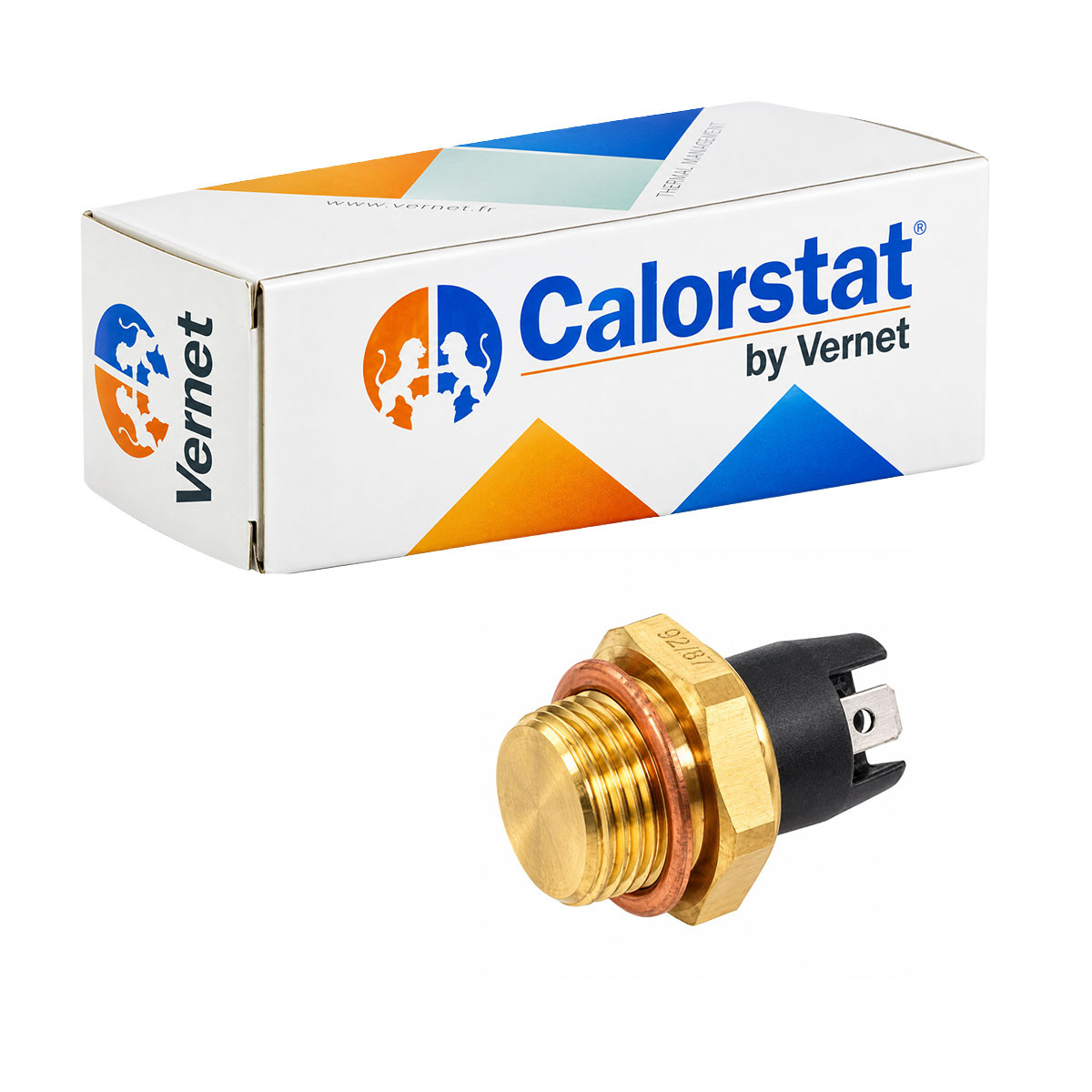

- Marca: Calorstat by Vernet.
- Tipo de produto: termocontacto do ventilador de refrigeração.
- Temperatura de ativação indicada: 115 °C.
- Temperatura de desligamento indicada: 109 °C.
- Regulação das temperaturas: temperaturas fixas, não reguláveis.
- Diferença entre as temperaturas indicadas: 6 °C.
- Rosca indicada: M22x150, ou seja, um diâmetro nominal de 22 mm e um passo de 1,5 mm.
- Montagem: num adaptador de mangueira ou num local disponível com rosca M22x150.
- Ligação elétrica: circuito de comando de um relé; é proibida a alimentação direta do ventilador.
Pontos fortes do termocontacto Vernet
- Ativação e desligamento automáticos do ventilador em função da temperatura.
- Temperaturas de ativação e desativação distintas para limitar as comutações sucessivas.
- Calibração fixa que não requer qualquer ajuste de temperatura.
Os produtos destinados à modificação de veículos para fins de competição podem implicar a proibição da sua utilização em vias públicas, na medida em que alterem significativamente as características do veículo, tal como especificadas no certificado de homologação emitido pelas autoridades competentes (nível de ruído, emissões poluentes, velocidade máxima, dimensões dos pneus, etc.).
