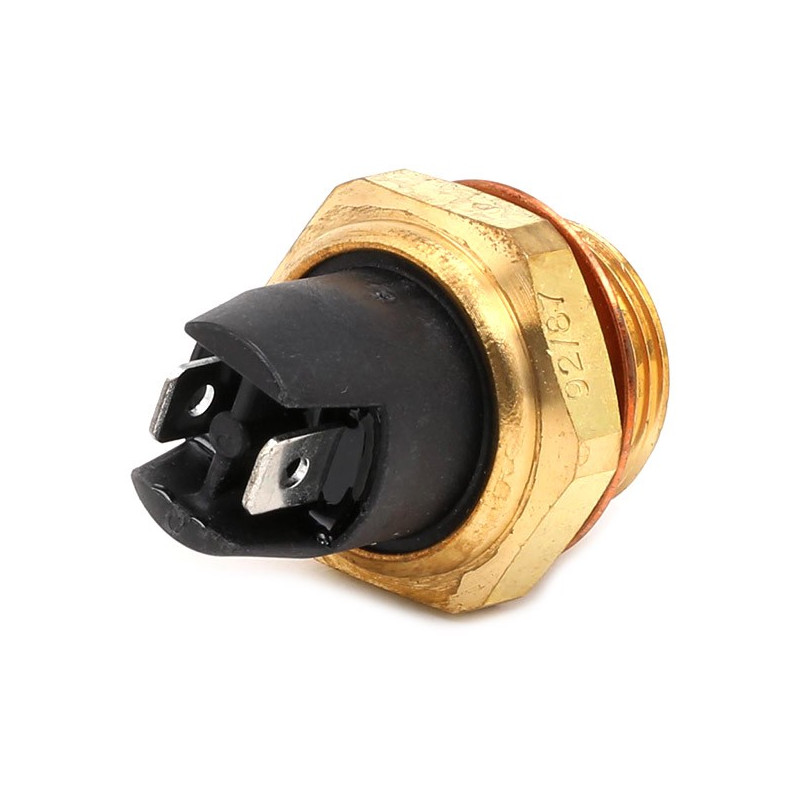

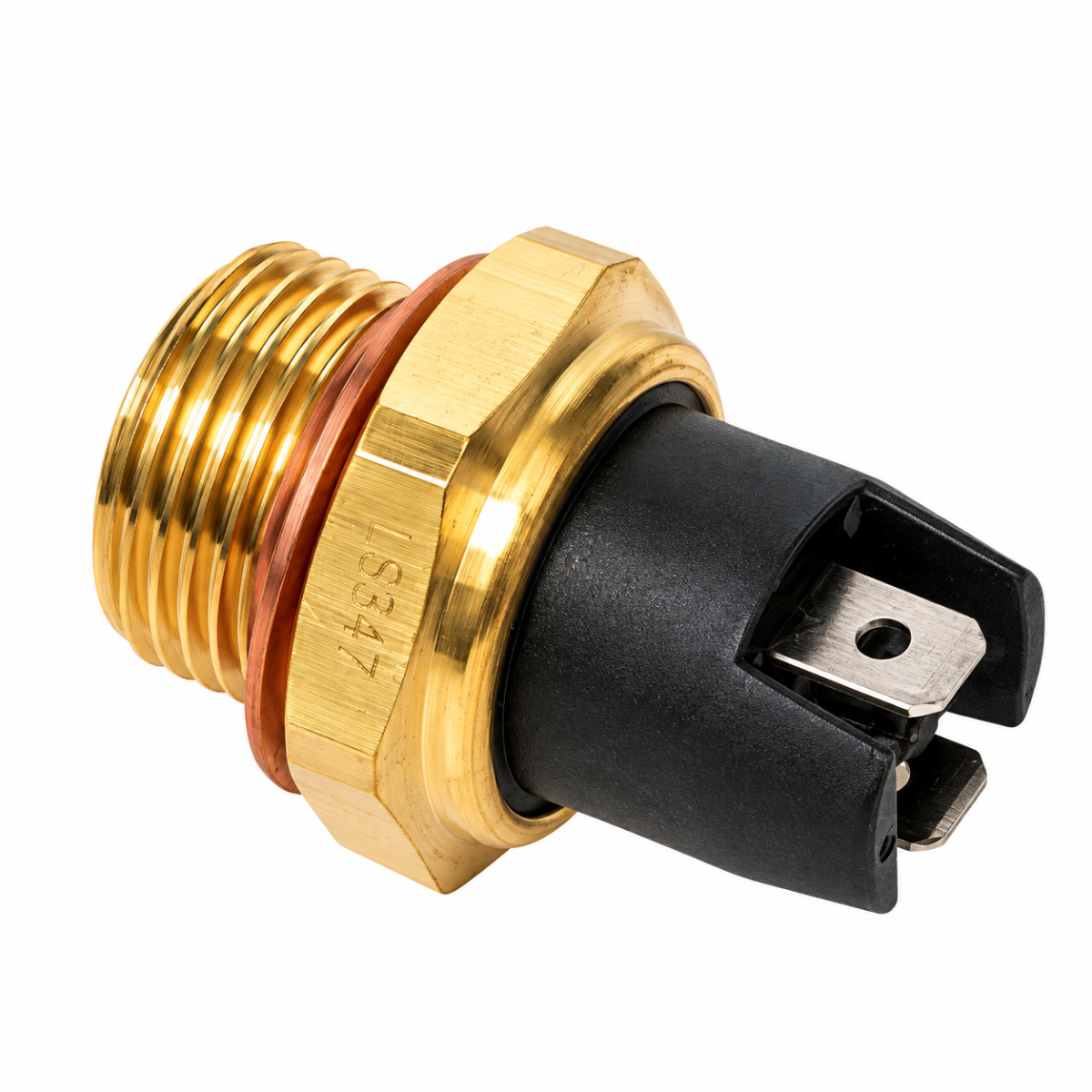

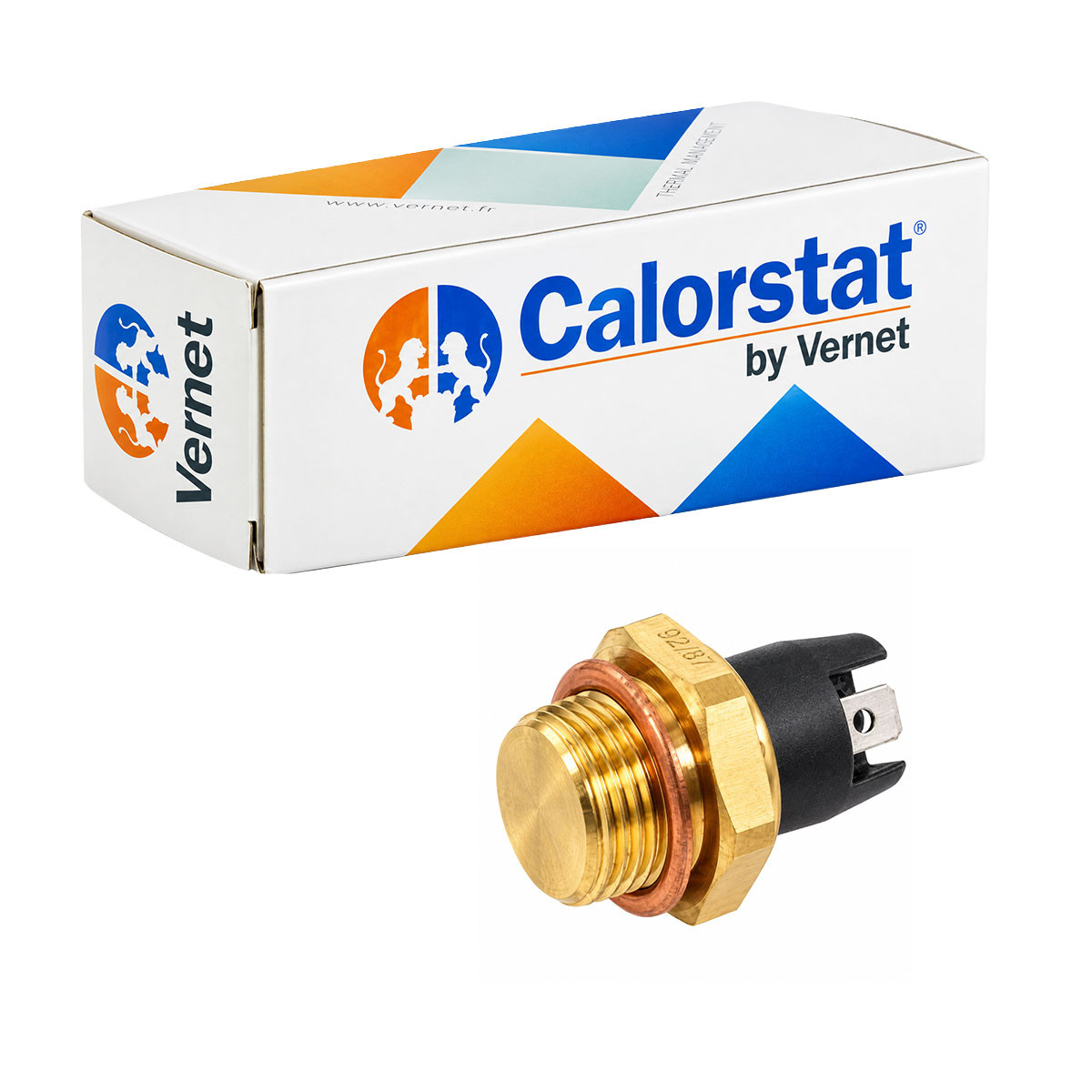

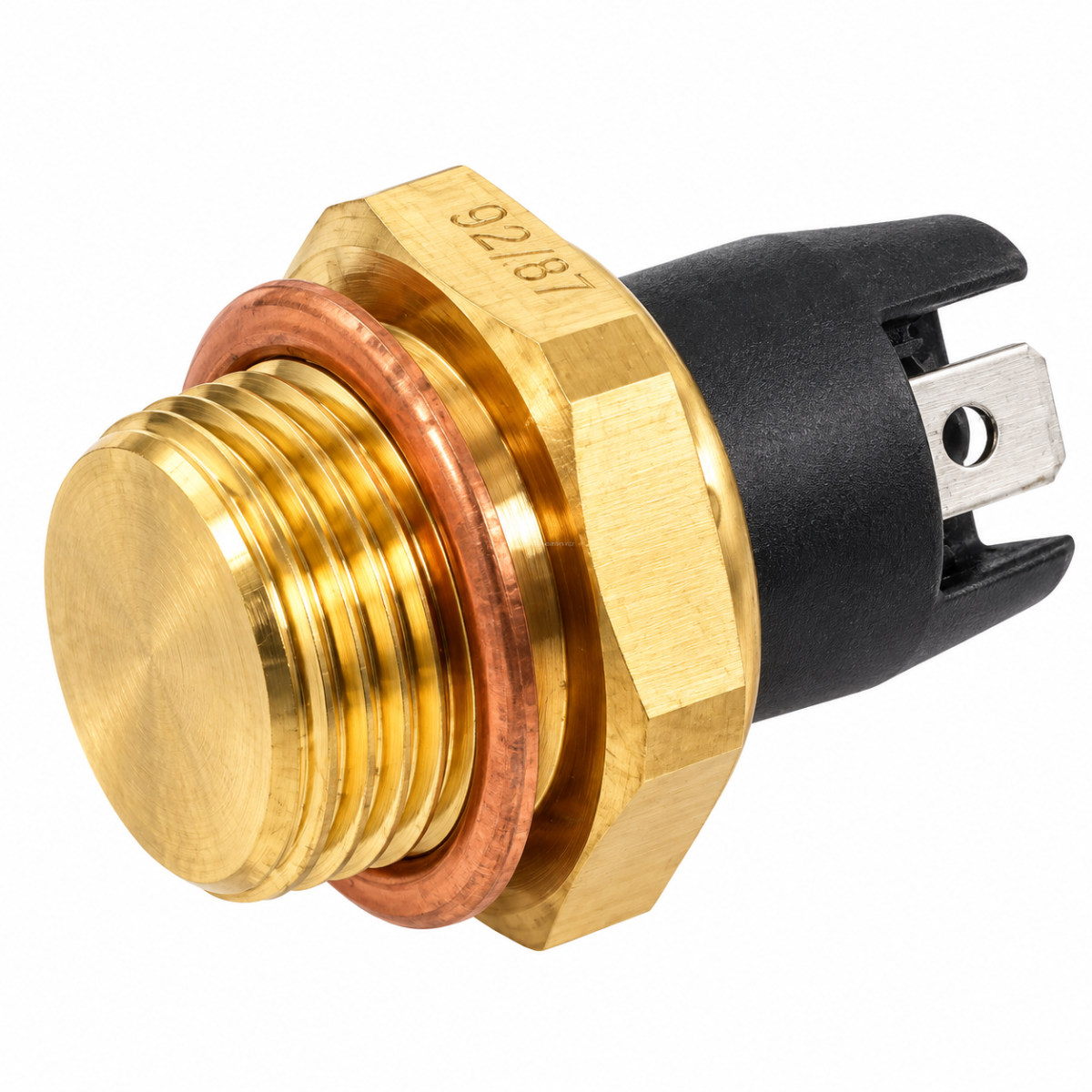

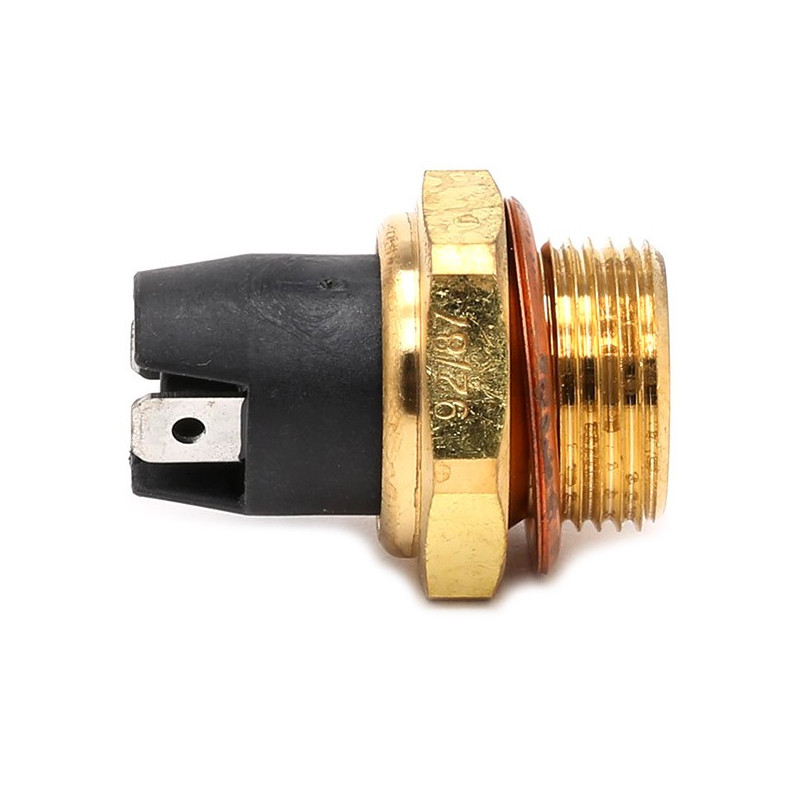

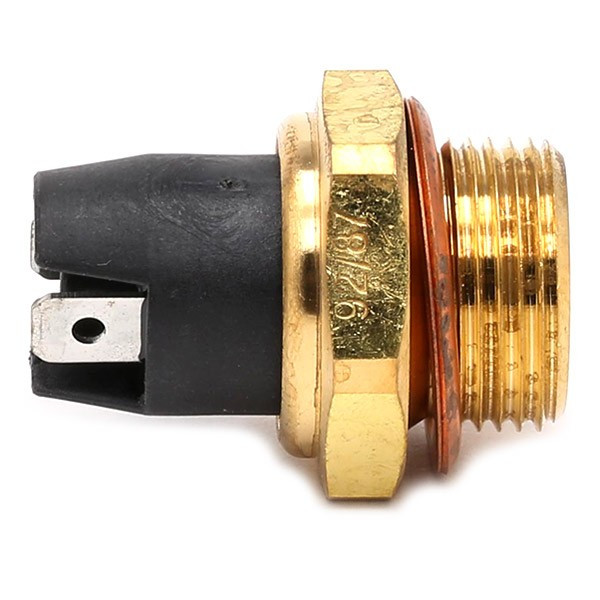

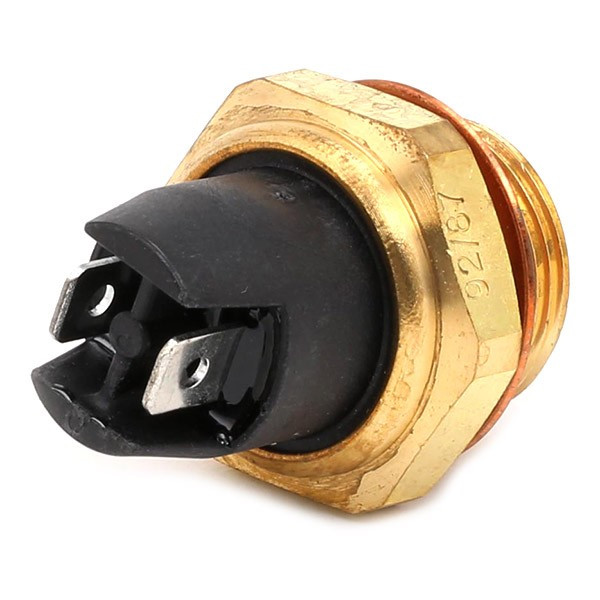

O termocontacto do ventilador de refrigeração Vernet, com rosca M22x150, permite controlar o funcionamento do ventilador em função da temperatura do líquido de arrefecimento. As temperaturas de comutação indicadas para a referência TS1567 são 70 °C e 75 °C. A atribuição destes dois valores ao arranque e à paragem ainda está por confirmar.
Estas temperaturas são fixas e não correspondem a um intervalo de regulação. Dizem respeito ao comando elétrico do ventilador e não devem ser confundidas com a temperatura de abertura do termóstato, que regula a circulação do líquido de arrefecimento.
Escolher as temperaturas adequadas ao motor
Cada motor possui uma faixa de temperatura de funcionamento ideal definida pelo seu fabricante. A escolha do termocontacto deve ser coerente com as necessidades do motor, do termóstato, do radiador e da localização do contactor no sistema de refrigeração. Um acionamento mais precoce do ventilador não é sistematicamente benéfico.
As temperaturas de comutação correspondem à temperatura ao nível do termocontacto. Por isso, por si só, não definem a temperatura ideal de funcionamento do motor.
Conselhos para a montagem do termocontacto Vernet
Prever um adaptador na mangueira de arrefecimento com uma rosca M22x150, adequado ao diâmetro interior da mangueira, ou utilizar um ponto disponível com a mesma rosca no sistema de refrigeração. A parte sensível do termocontacto deve estar em contacto com o líquido de arrefecimento. Verificar o espaço disponível, as ligações e a estanqueidade da montagem.
Montagem com relé: o termocontacto deve ser ligado ao circuito de comando de um relé, e não ao circuito de potência. Este controla a bobina do relé, enquanto os contactos de potência do relé alimentam o ventilador. Não alimente diretamente o motor do ventilador através do termocontacto.
Prever um relé, um fusível de proteção e uma secção de cabos adequados ao consumo do ventilador, tendo em conta a sua corrente de arranque. Respeitar o esquema de cablagem do relé e do veículo.
Características técnicas do termocontacto Vernet M22x150
- Marca: Calorstat by Vernet.
- Referência do fabricante: TS1567.
- Função: interruptor térmico do ventilador do radiador.
- Temperaturas de comutação indicadas: 70 °C e 75 °C; atribuição ao disparo e à paragem a confirmar.
- Regulação das temperaturas: temperaturas fixas, não reguláveis.
- Rosca: M22x150, ou seja, um diâmetro nominal de 22 mm e um passo de 1,5 mm.
- Montagem: num adaptador de mangueira ou num local disponível com rosca M22x150.
- Ligação elétrica: circuito de comando de um relé; é proibida a alimentação direta do ventilador.
- Código EAN: 3531650010844.
Pontos fortes do termocontacto Vernet
- Comando do ventilador em função da temperatura do líquido de arrefecimento.
- Montagem roscada M22x150 num local ou adaptador compatível.
- Integração num circuito de comando com relé de potência separado.
Os produtos destinados à modificação de veículos para fins de competição podem implicar a proibição da sua utilização em vias públicas, na medida em que alterem significativamente as características do veículo, tal como especificadas no certificado de homologação emitido pelas autoridades competentes (nível de ruído, emissões poluentes, velocidade máxima, dimensões dos pneus, etc.).
