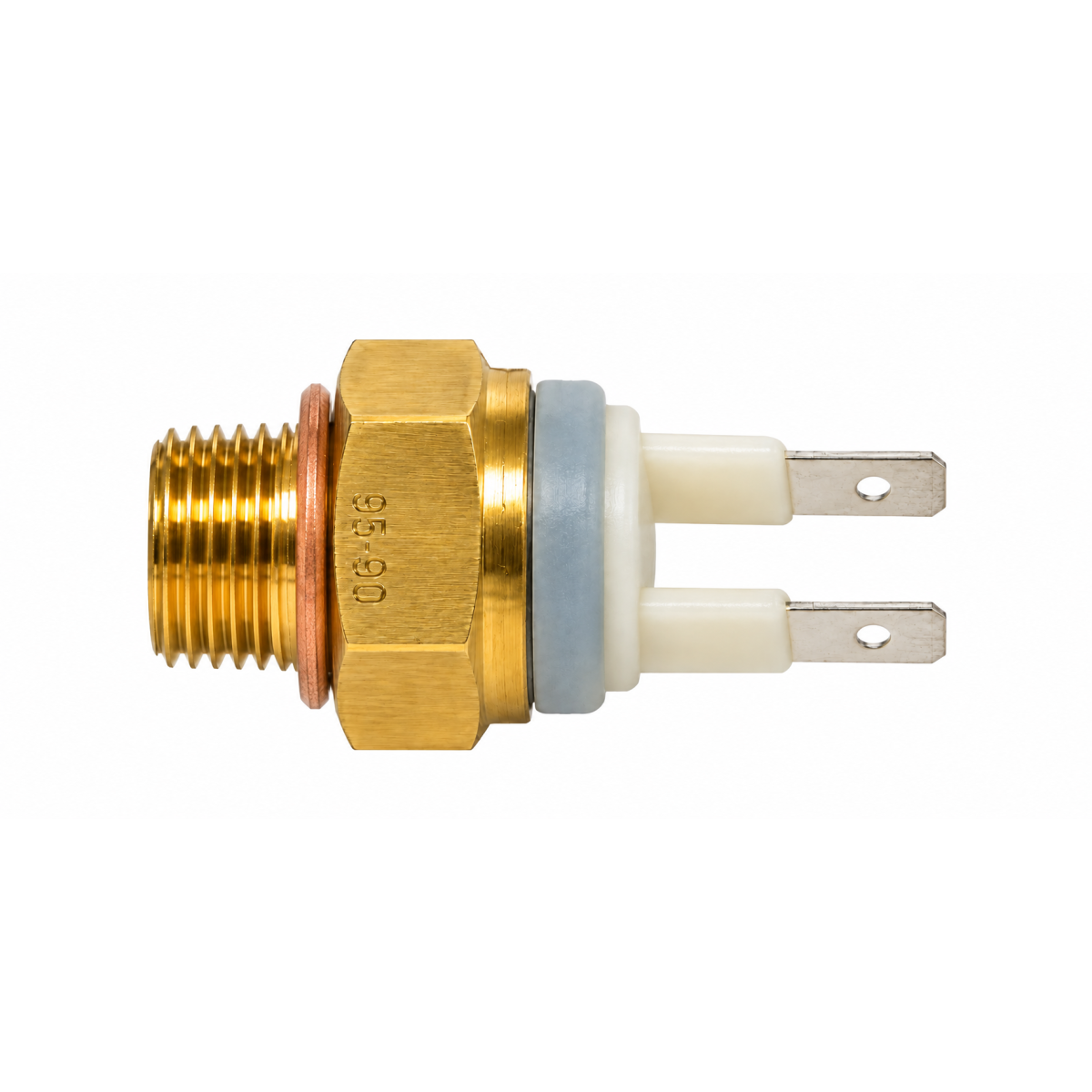

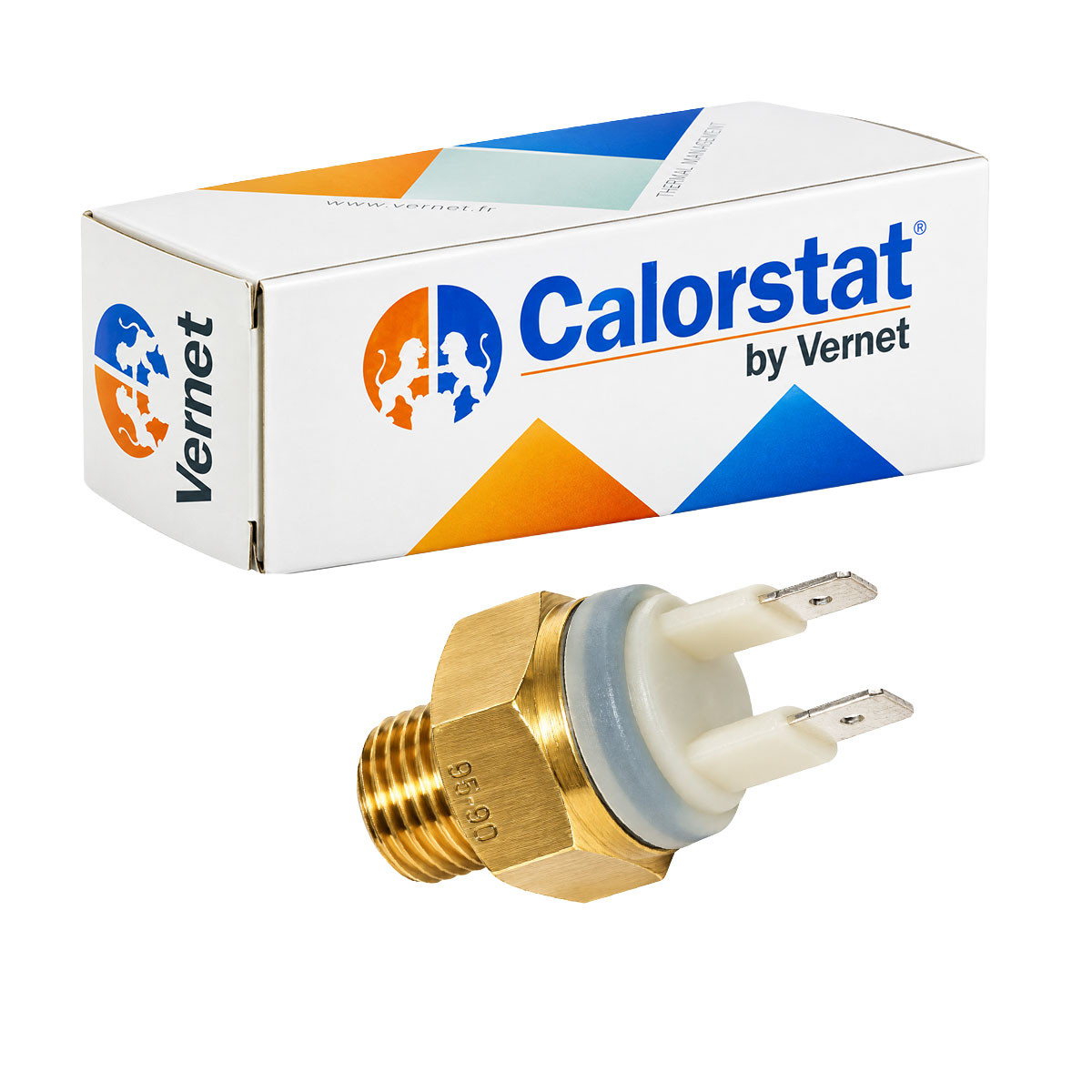

Termocontacto do ventilador Vernet M14x150 – 87 °C - 82 °C

O termocontacto do ventilador de refrigeração Vernet, com rosca M14x150, permite ativar o ventilador quando a temperatura atinge os 87 °C e, posteriormente, desligá-lo quando a temperatura desce para os 82 °C ao nível do termocontacto.

Estas temperaturas são fixas e não ajustáveis. A diferença de 5 °C entre o arranque e a paragem, denominada histerese, limita os arranques e as paragens repetidos quando a temperatura oscila em torno da temperatura de arranque.

Escolher as temperaturas adequadas ao motor

Cada motor possui uma faixa de temperatura de funcionamento ideal definida pelo seu fabricante. A escolha do termocontacto deve respeitar as necessidades do motor e ser coerente com o termóstato, o radiador e a localização do contactor no sistema de refrigeração. Um acionamento mais precoce do ventilador não é sistematicamente benéfico.

As temperaturas de 87 °C no acionamento e 82 °C na paragem correspondem à temperatura ao nível do termocontacto. Por si só, não definem a temperatura ideal do motor e não devem ser confundidas com a temperatura de abertura do termóstato, que regula a circulação do líquido de arrefecimento.

Conselhos para a montagem do termocontacto Vernet

Prever um adaptador na mangueira de arrefecimento dotado de uma rosca M14x150, adequado ao diâmetro interior da mangueira, ou utilizar um local disponível com a mesma rosca no sistema de refrigeração. A parte sensível do termocontacto deve estar em contato com o líquido de arrefecimento. Verificar o espaço disponível, as ligações e a estanqueidade da montagem.

Montagem com relé: o termocontacto deve ser ligado ao circuito de comando de um relé, e não ao circuito de potência. Este controla a bobina do relé, enquanto os contactos de potência do relé alimentam o ventilador. Não alimente diretamente o motor do ventilador através do termocontacto.

Prever um relé, um fusível de proteção e uma secção de cabos adequados ao consumo do ventilador, tendo em conta a sua corrente de arranque. Respeitar o esquema de ligação do relé e do veículo.

Características técnicas do termocontacto Vernet M14x150

• Marca: Calorstat by Vernet.
• Referência do fabricante: TS2604.
• Tipo de produto: termocontacto do ventilador de refrigeração.
• Temperatura de ativação: 87 °C.
• Temperatura de desligamento: 82 °C.
• Regulação das temperaturas: temperaturas fixas, não reguláveis.
• Histerese de comutação: 5 °C.
• Rosca: M14x150, ou seja, um diâmetro nominal de 14 mm e um passo de 1,5 mm.
• Montagem: num adaptador de mangueira ou num local disponível com rosca M14x150.
• Ligação elétrica: circuito de comando de um relé; é proibida a alimentação direta do ventilador.

Pontos fortes do termocontacto Vernet

• Ativação e desativação automáticas do ventilador em função da temperatura.
• Temperaturas de ativação e desativação distintas para limitar as comutações sucessivas.
• Calibração fixa que não requer qualquer ajuste de temperatura.
