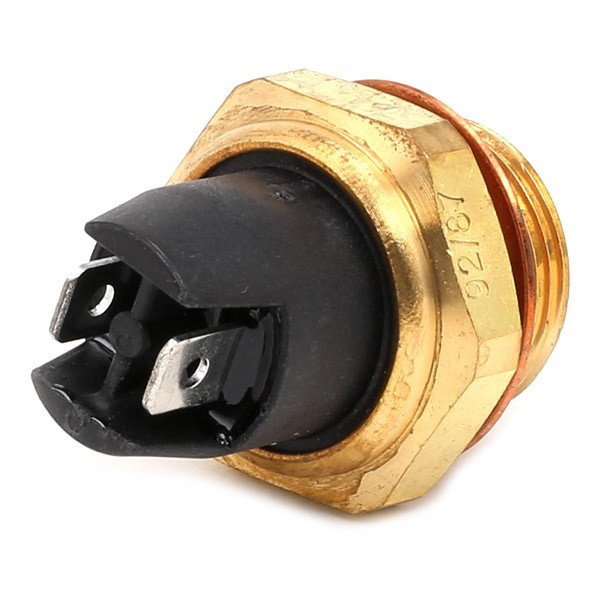

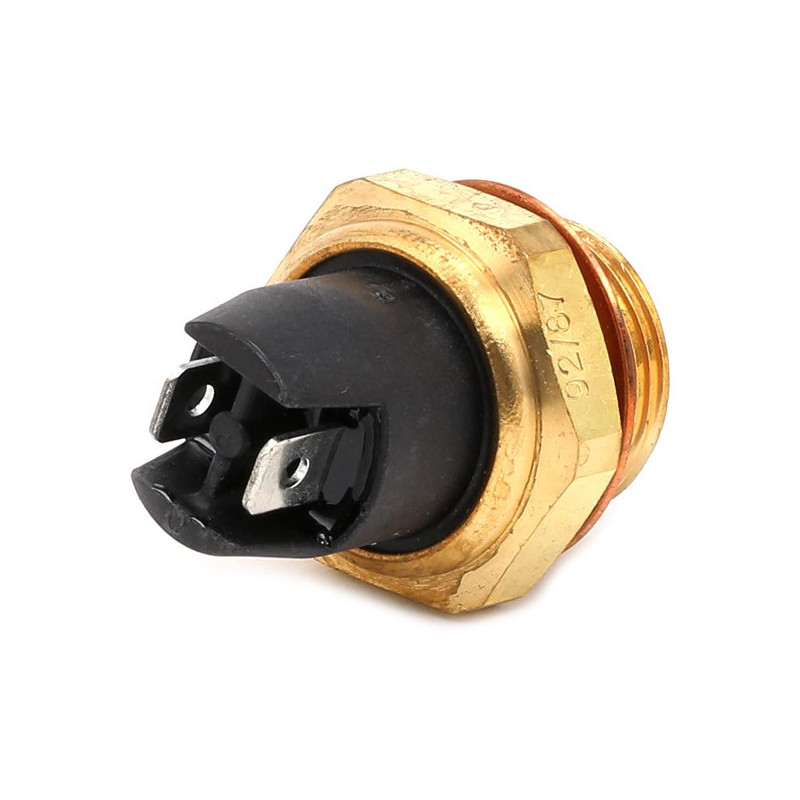

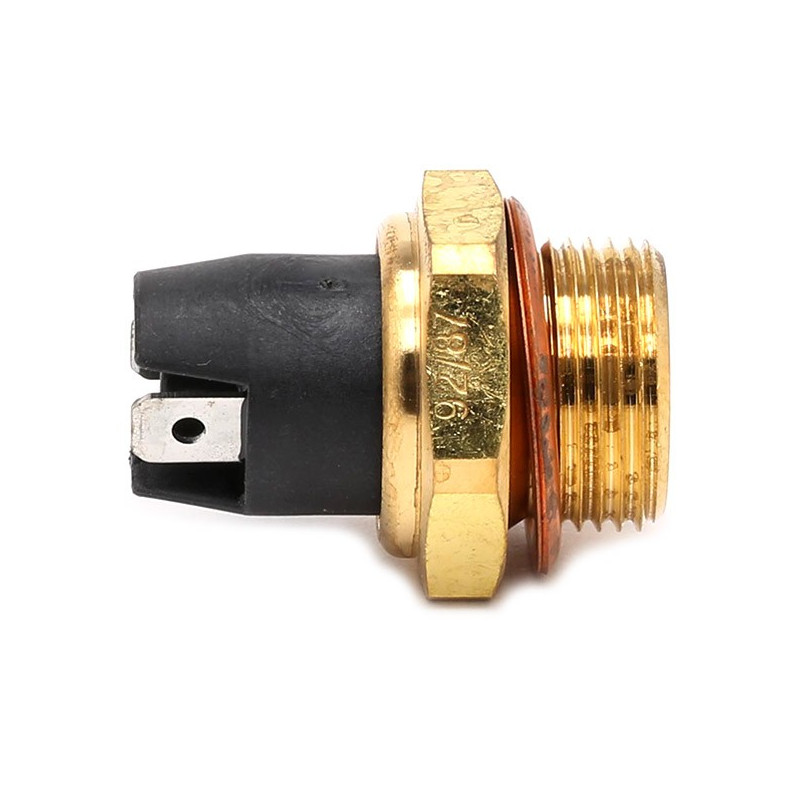

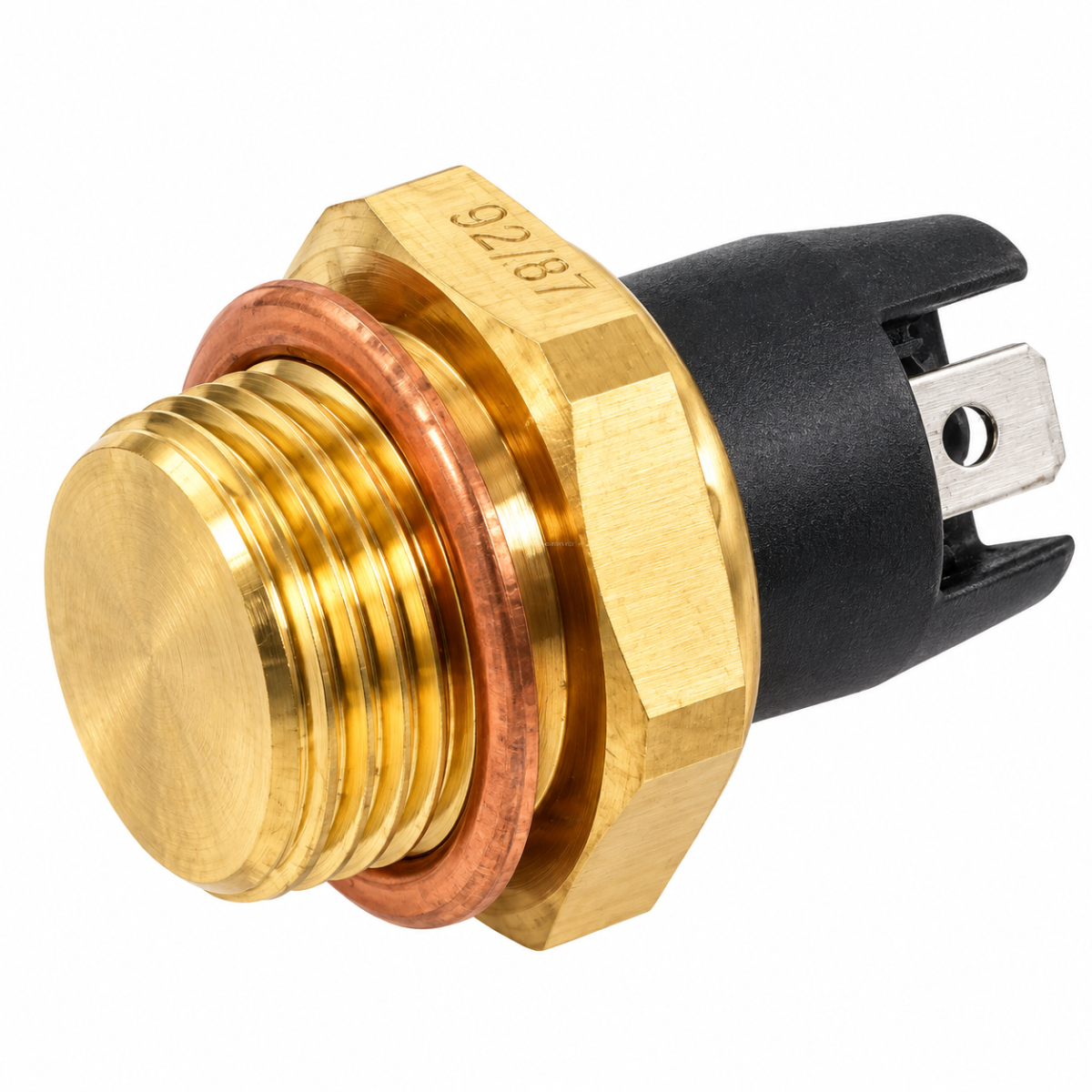

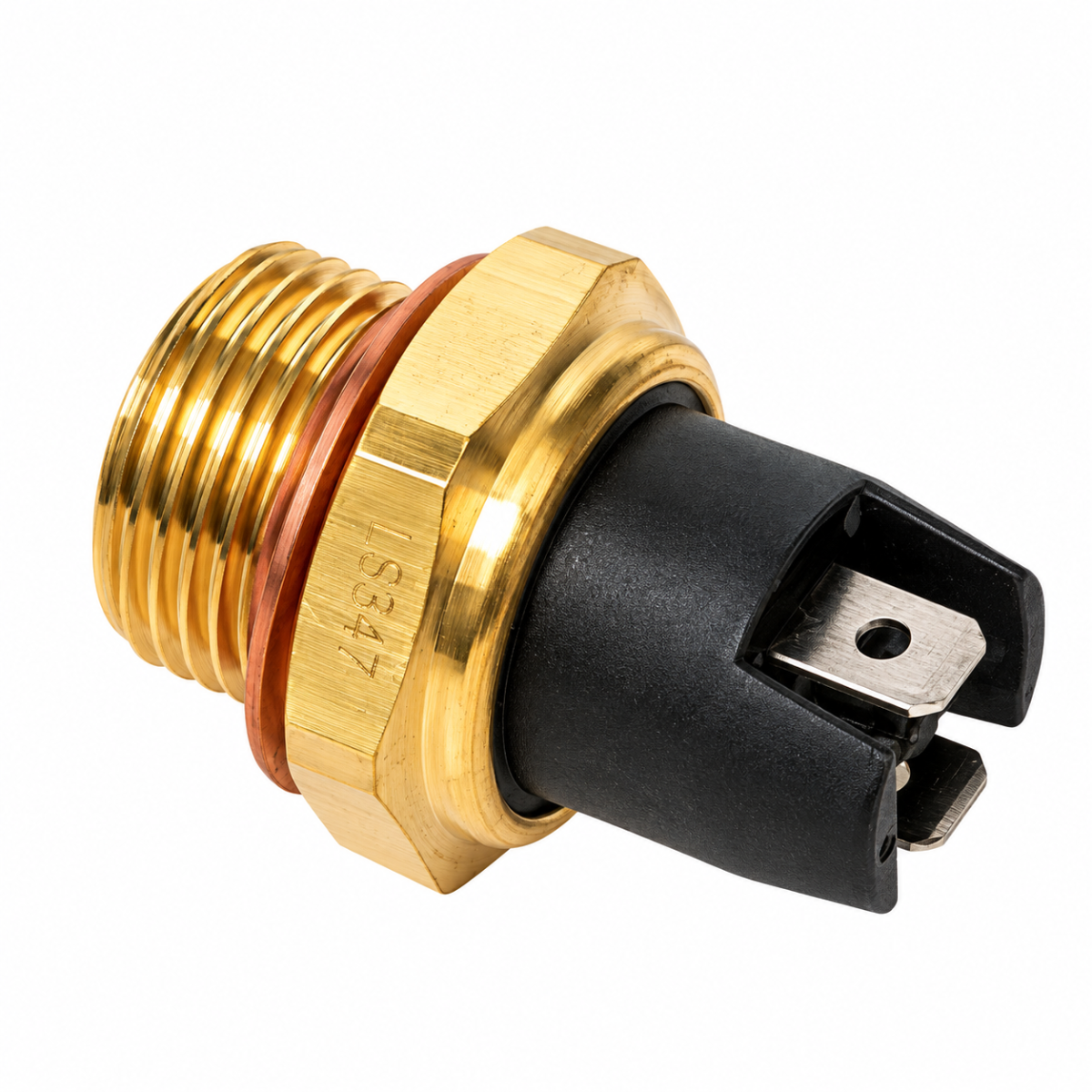

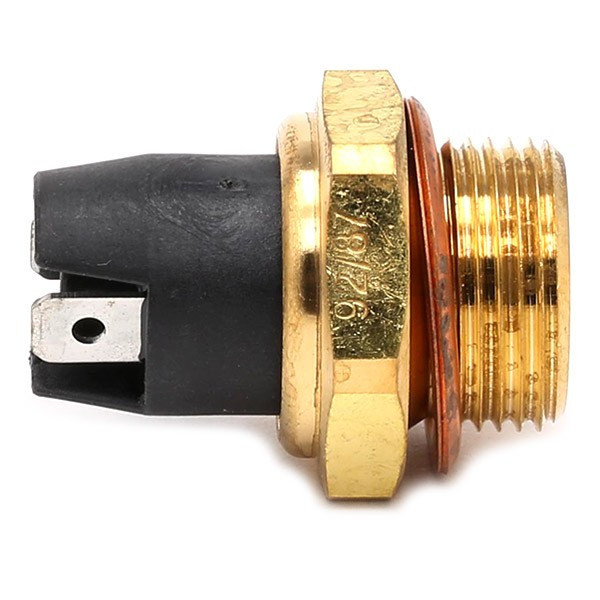

O termocontacto do ventilador de arrefecimento Vernet, com rosca M22x150, permite controlar o funcionamento do ventilador em função da temperatura do líquido de arrefecimento. As temperaturas indicadas para este modelo são de 95 °C no arranque e de 90 °C na paragem, ao nível do termocontacto.
Estas temperaturas são fixas e não ajustáveis. A diferença de 5 °C entre a ativação e a desativação, denominada histerese, limita os arranques e paragens repetidos quando a temperatura oscila em torno da temperatura de ativação.
Escolher as temperaturas adequadas ao motor
Cada motor possui uma faixa de temperatura de funcionamento ideal definida pelo seu fabricante. A escolha do termocontacto deve respeitar as necessidades do motor e ser coerente com o termóstato, o radiador e a localização do contactor no sistema de refrigeração. Um acionamento mais precoce do ventilador não é sistematicamente benéfico.
As temperaturas de comutação correspondem à temperatura ao nível do termocontacto. Por si só, não definem a temperatura ideal do motor e não devem ser confundidas com a temperatura de abertura do termóstato, que regula a circulação do líquido de arrefecimento.
Conselhos para a montagem do termocontacto Vernet
Prever um adaptador na mangueira de arrefecimento dotado de uma rosca M22x150, adequado ao diâmetro interior da mangueira, ou utilizar um local disponível com a mesma rosca no sistema de refrigeração. A parte sensível do termocontacto deve estar em contacto com o líquido de arrefecimento. Verificar o espaço disponível, as ligações e a estanqueidade da montagem.
Montagem com relé: o termocontacto deve ser ligado ao circuito de comando de um relé, e não ao circuito de potência. Este controla a bobina do relé, enquanto os contactos de potência do relé alimentam o ventilador. Não alimente diretamente o motor do ventilador através do termocontacto.
Prever um relé, um fusível de proteção e uma secção de cabos adequados ao consumo do ventilador, tendo em conta a sua corrente de arranque. Respeitar o esquema de ligação do relé e do veículo.
Características técnicas do termocontacto Vernet M22x150
- Marca: Calorstat by Vernet.
- Tipo de produto: termocontacto do ventilador de refrigeração.
- Temperatura de ativação declarada: 95 °C.
- Temperatura de desligamento indicada: 90 °C.
- Regulação das temperaturas: temperaturas fixas, não reguláveis.
- Diferença entre as temperaturas indicadas: 5 °C.
- Rosca indicada: M22x150, ou seja, um diâmetro nominal de 22 mm e um passo de 1,5 mm.
- Montagem: num adaptador de mangueira ou num local disponível com rosca M22x150.
- Ligação elétrica: circuito de comando de um relé; é proibida a alimentação direta do ventilador.
Pontos fortes do termocontacto Vernet
- Ativação e desativação automáticas do ventilador em função da temperatura.
- Temperaturas de ativação e de desligamento distintas para limitar as comutações sucessivas.
- Calibração fixa que não requer qualquer ajuste de temperatura.
Os produtos destinados à modificação de veículos para fins de competição podem implicar a proibição da sua utilização em vias públicas, na medida em que alterem significativamente as características do veículo, tal como especificadas no certificado de homologação emitido pelas autoridades competentes (nível de ruído, emissões poluentes, velocidade máxima, dimensões dos pneus, etc.).
