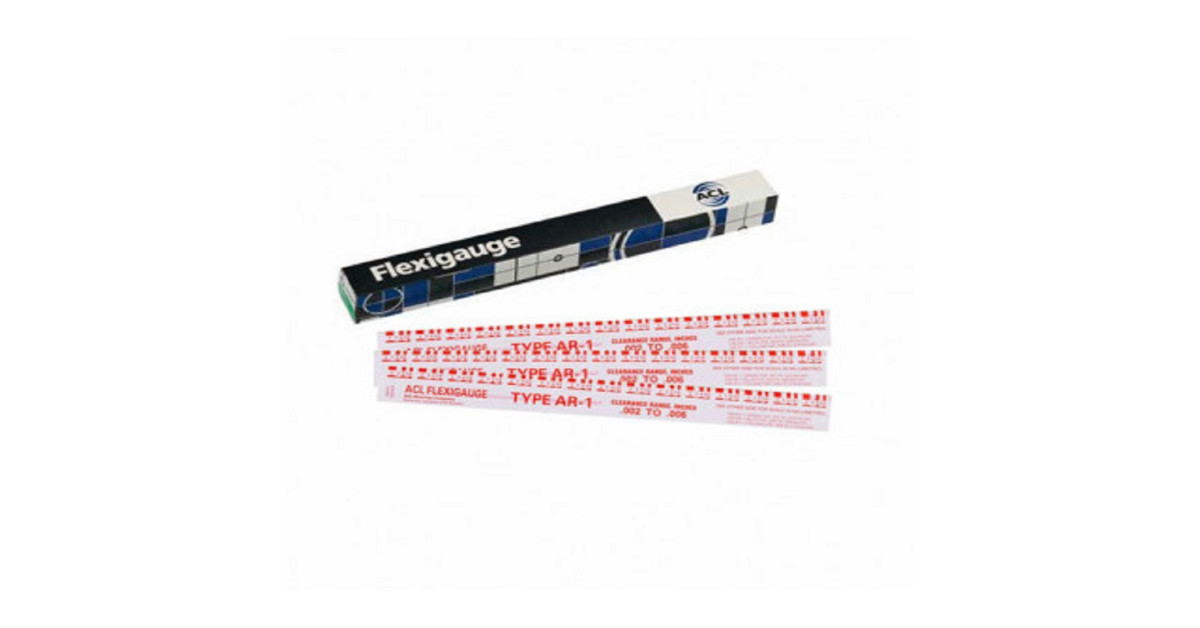

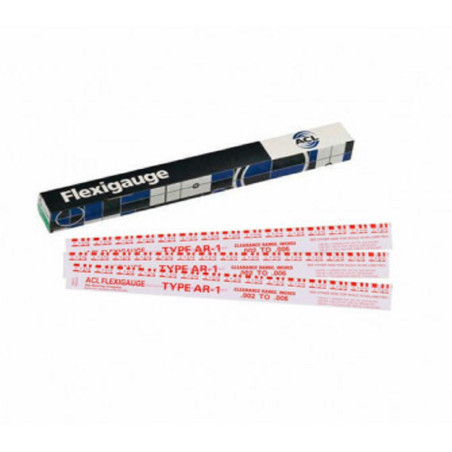

Conjunto Flexigauge AR-1 Vermelho (ACL-AR-1)

Conjunto Flexigauge AR-1 Vermelho (ACL-AR-1)

O Flexigauge é uma ferramenta de medição em plástico, utilizada principalmente em oficinas mecânicas para verificar a folga entre componentes do motor, em particular, rolamentos da cambota e bielas. Com esta ferramenta, a folga entre duas superfícies pode ser medida sem ter de desmontar completamente um motor ou outras peças mecânicas.

AR-1 - (RR-1) ( Embalagem vermelha ) 0,002 - 0,006 polegadas ou 0,051 - 0,152 mm

Este conjunto de Flexigauge também está disponível nos seguintes tipos:

- ACL-AB-1: Pacote Azul / Cobre uma extração de: 0.004in - 0.009in ou 0.120mm - 0.229mm

- ACL aG-1: Pacote verde / Cobre uma extração de: 0,001 - 0,003in ou 0,025 - 0,001 - 0,003in ou 0,025 - 0,025 - 0,025 - 0,003in 0.076mm

- ACL-AY-1: Pacote amarelo / Cobre uma extração de: 0,008 - 0,016in ou 0,203 - 0,406mm

As instruções estão impressas no exterior de cada caixa.

As folgas da biela e das chumaceiras principais devem ser medidas na zona de menor desgaste dos parafusos principais. As chumaceiras principais devem ser verificadas com a ponta da cambota adjacente a cerca de 30 graus para além do ponto morto inferior.

Instruções de funcionamento

1 ) Retire o tampão da chumaceira e, em seguida, limpe cuidadosamente o moente da chumaceira e o revestimento para remover todos os vestígios de óleo.

2) Coloque um pedaço de Flexigauge sobre a chumaceira na coroa.

3) Volte a colocar a tampa da chumaceira e aperte os parafusos com uma chave dinamométrica com o binário recomendado. Atenção: não rode o veio nem as chumaceiras.

4) Em seguida, retire a tampa da chumaceira: o Flexigauge permanecerá ligado à chumaceira ou ao veio.

5) Compare a largura do furo achatado com a escala na caixa. O número no interior da escala indica a folga, em milésimos de polegada ou milímetros, consoante o lado da caixa utilizado.

6) Um cone é detectado quando o calibre flexível é mais largo numa extremidade do que na outra; a diferença entre as leituras indica a quantidade de cone. A fenda mais larga no medidor representa a área com a menor folga. Se o indicador de flexão for mais largo no centro da chumaceira, isso indica "oscilação" do veio.
