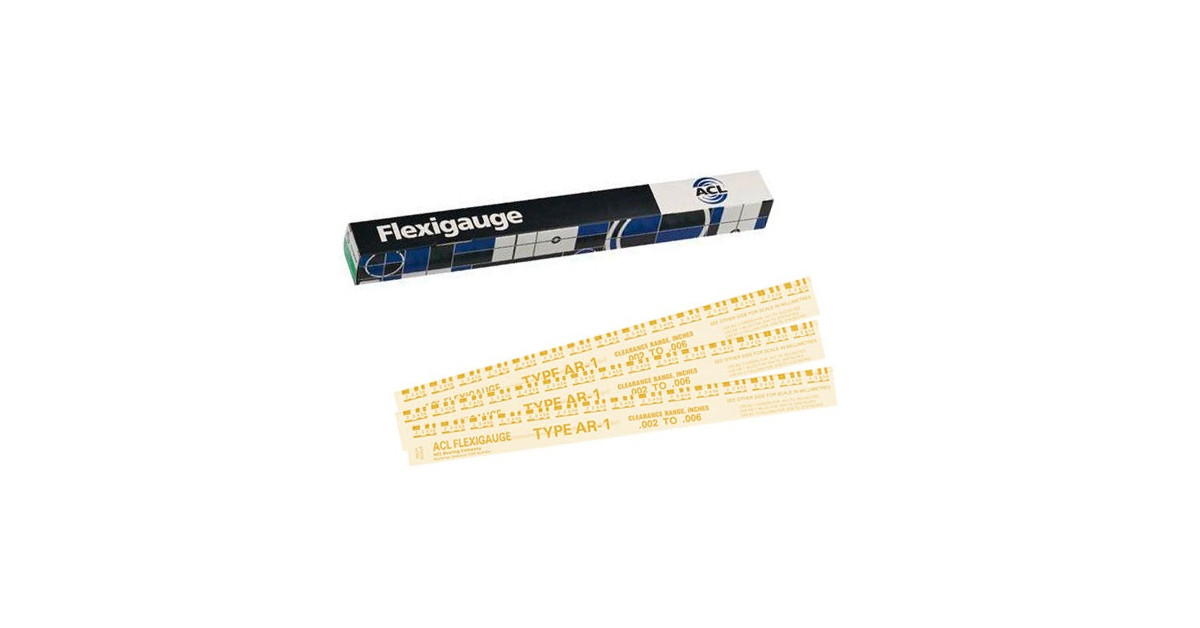

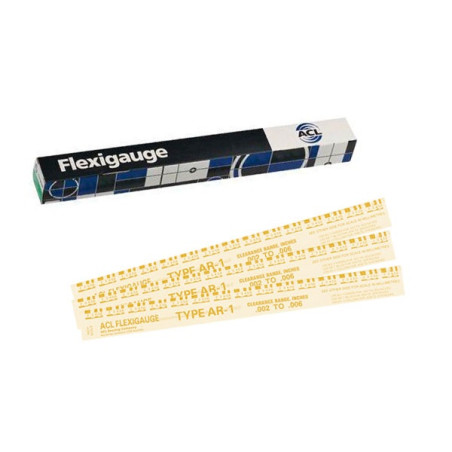

Flexigauge AY-1 pack amarelo (ACL-AY-1)

Flexigauge AY-1 pack Amarelo (ACL-AY-1)

O Flexigauge é uma ferramenta de medição em plástico que é utilizada principalmente em oficinas mecânicas para verificar a folga entre componentes do motor, em particular rolamentos da cambota e bielas. Com esta ferramenta, é possível medir a folga entre duas superfícies sem ter de desmontar completamente um motor ou outras peças mecânicas.

AY-1 - (RY-1) ( embalagem amarela ) 0,008 - 0,016 polegadas ou 0,203 - 0,406 mm

Este kit Flexigauge também está disponível nas seguintes versões:

- ACL-AB-1: Embalagem azul / Cobre uma folga de: 0,004 - 0,009in ou 0,120 - 0.229mm

- ACL-AG-1: Pacote verde / Cobre uma folga de: 0.001 - 0.003in ou 0.025 - 0.076mm

- ACL-AR-1: Embalagem vermelha / Cobre uma folga de: 0.002 - 0.006in ou 0.051 - 0.152mm

As instruções de utilização estão impressas no exterior de cada caixa.

As folgas da biela e das chumaceiras principais devem ser medidas na zona de menor desgaste dos moentes. As verificações da chumaceira principal devem ser efectuadas com o moente da cambota adjacente aproximadamente 30 graus acima do ponto morto inferior.

Instruções de funcionamento

1) Retire a tampa da chumaceira e limpe cuidadosamente o moente e a caixa da chumaceira para remover quaisquer resíduos de óleo.

2) Coloque um pedaço de Flexigauge sobre a chumaceira na engrenagem do anel.

3) Volte a colocar a tampa da chumaceira e aperte os parafusos com uma chave dinamométrica com o binário recomendado. Atenção: não rode o veio nem as chumaceiras.

4) Em seguida, retire a tampa da chumaceira: o Flexigauge permanecerá fixo à chumaceira ou ao veio.

5) Compare a largura do calibre achatado com a escala do envelope. O número no interior da escala indica a folga, em milésimos de polegada ou milímetros, consoante o lado do envelope utilizado.

6) Um cone é detectado quando o calibre flexível é mais largo numa extremidade do que na outra; a diferença entre as leituras indica a quantidade de cone. A secção mais larga do medidor representa a área com a menor quantidade de conicidade. Se o Flexigauge for mais largo no centro da chumaceira, isso indica "vibração" do veio.
