Cilindro mestre AP Racing com Ø 14 mm sobre rolamento esférico

O cilindro mestre AP Racing de Ø 14 mm com rolamento esférico, com a referência CP7855-88PRTE, é um modelo de pressão para um circuito hidráulico simples de competição. O seu conjunto de pistão e haste monobloco e o seu curso extremamente curto antes do corte do abastecimento contribuem para a eficácia do comando.

O corpo em liga de alumínio anodizado duro está equipado com um fole de proteção. A montagem é efetuada através de um rolamento esférico na parte traseira do cilindro mestre.

Características técnicas

• Marca: AP Racing.
• Referência do fabricante: CP7855-88PRTE.
• Gama: CP7855.
• Comando: Por pressão.
• Fixação: Suporte esférico.
• Diâmetro do cilindro mestre: 14 mm — 0,551 pol.
• Cor da abraçadeira de identificação: PRETO / LARANJA.
• Curso total: 30 mm.
• Entrada hidráulica: 7/16 pol.-20 UNF.
• Saída hidráulica: 3/8 pol. - 24 UNF.
• Curso antes do corte do abastecimento: 0,48 a 0,63 mm — extra curto.
• Rosca de haste: 5/16 pol. N-24 UNF.
• Material do corpo: liga de alumínio anodizada dura.
• Peso indicado para a gama: 169 a 198 g, consoante a versão.

Identificação dos diâmetros por cor

Os cilindros mestres AP Racing são fornecidos com uma pequena abraçadeira de plástico colorido colocada à volta do corpo para facilitar a identificação do seu diâmetro. A referência e o diâmetro nominal também estão marcados no corpo.

A tabela seguinte refere-se aos cilindros mestres de empurrão. Esta referência apresenta uma abraçadeira PRETO / LARANJA correspondente a 14 mm — 0,551 pol.

Peças sobressalentes e kit de reparação

Referência do kit de reparação: AP Racing CP7855-88RK, vendido separadamente.

Montagem e ligações

Verifique as dimensões do pedal e da fixação na planta da AP Racing. As versões -93, -94, -95 e -96 apresentam um corpo mais volumoso do que os diâmetros internos mais pequenos. Adapte as ligações UNF e o reservatório à montagem.

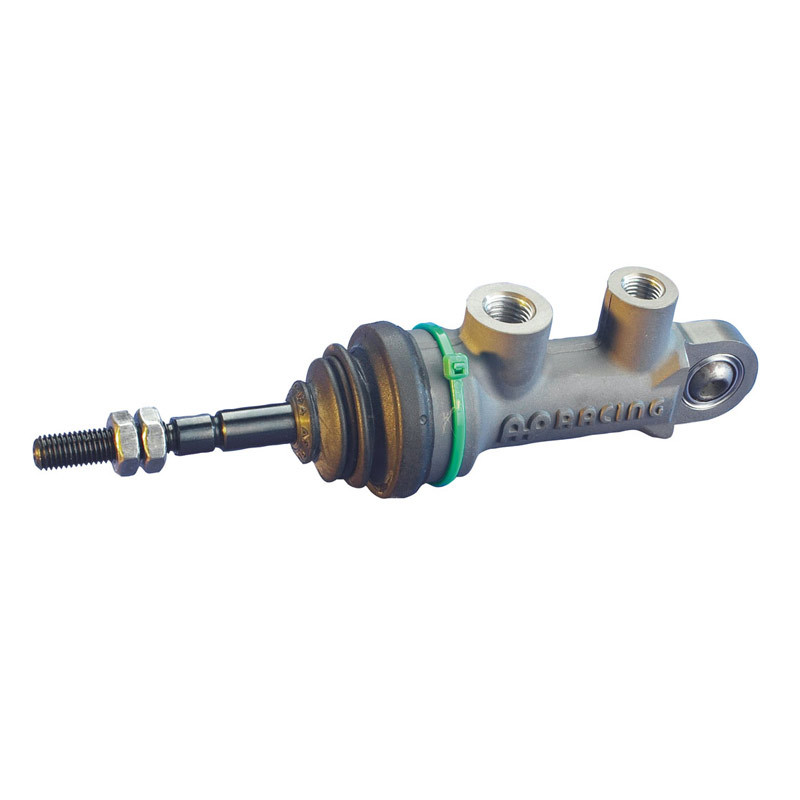

Fotografia e escolha do cilindro mestre

A fotografia ilustra a gama AP Racing CP7855 e não é vinculativa no que diz respeito à cor da abraçadeira de identificação. Para escolher o modelo adequado à sua montagem, consulte a referência e as características técnicas indicadas nesta ficha.

Antes de encomendar, verifique, nomeadamente, o diâmetro do cilindro mestre, as roscas e o tipo de fixação. Em caso de dúvida, os nossos técnicos podem ajudá-lo a escolher a referência adequada à sua instalação. Não hesite em entrar em contato com eles.

Pontos fortes

• Corpo em alumínio anodizado duro.
• Pistão e haste monobloco: conceção de alto rendimento.
• Curso extra curto antes do corte do abastecimento: de 0,48 a 0,63 mm.
• Montagem por mancal esférico.
• Fole de proteção.
• Identificação visual: abraçadeira PRETO / LARANJA para o diâmetro de 14 mm.
