Cilindro mestre AP Racing Ø 19,1 mm - haste M8 × 1,25 de 160 mm

O cilindro mestre AP Racing com Ø 19,1 mm, referência CP2623-92PRM160, destina-se aos comandos hidráulicos de travagem e de embreagem em competição. O seu design compacto é particularmente adequado para instalações onde o espaço disponível é limitado.

O seu corpo em alumínio forjado é mais leve do que o da versão em alumínio fundido, com uma redução de peso de 50 g. Possui uma flange de fixação vertical, um curso curto antes do corte do fluxo e roscas hidráulicas imperiais UNF.

Esta versão apresenta um diâmetro do cilindro mestre de 19,1 mm, ou seja, 3/4″, e uma haste de impulso roscada M8 × 1,25 com 160 mm, medida a partir da flange de montagem. A sua abraçadeira de plástico verde permite identificar rapidamente o diâmetro.

Características técnicas

• Marca: AP Racing.
• Gama: CP2623.
• Referência do fabricante: CP2623-92PRM160.
• Aplicações: travagem e embraiagem em competição.
• Material do corpo: alumínio forjado.
• Fixação: flange vertical.
• Diâmetro do cilindro mestre: 19,1 mm — 0,75″ — 3/4″.
• Cor de identificação: verde.
• Curso total: 25,4 mm — 1″.
• Curso antes do corte do abastecimento: curto, de 0,68 a 1,09 mm.
• Rosca de entrada hidráulica: 7/16″-20 UNF.
• Rosca de saída hidráulica: 3/8″-24 UNF.
• Rosca de haste de impulso: M8 × 1,25.
• Comprimento da haste a partir da flange: 160 mm — 6,30″.
• Distância entre centros das fixações: 57,2 mm.
• Diâmetro dos orifícios de fixação: 8,7 mm.

Identificação dos diâmetros por cor

Os cilindros mestres AP Racing são fornecidos com uma pequena abraçadeira de plástico colorido colocada à volta do corpo para facilitar a identificação do seu diâmetro. A referência e o diâmetro nominal também estão marcados no corpo.

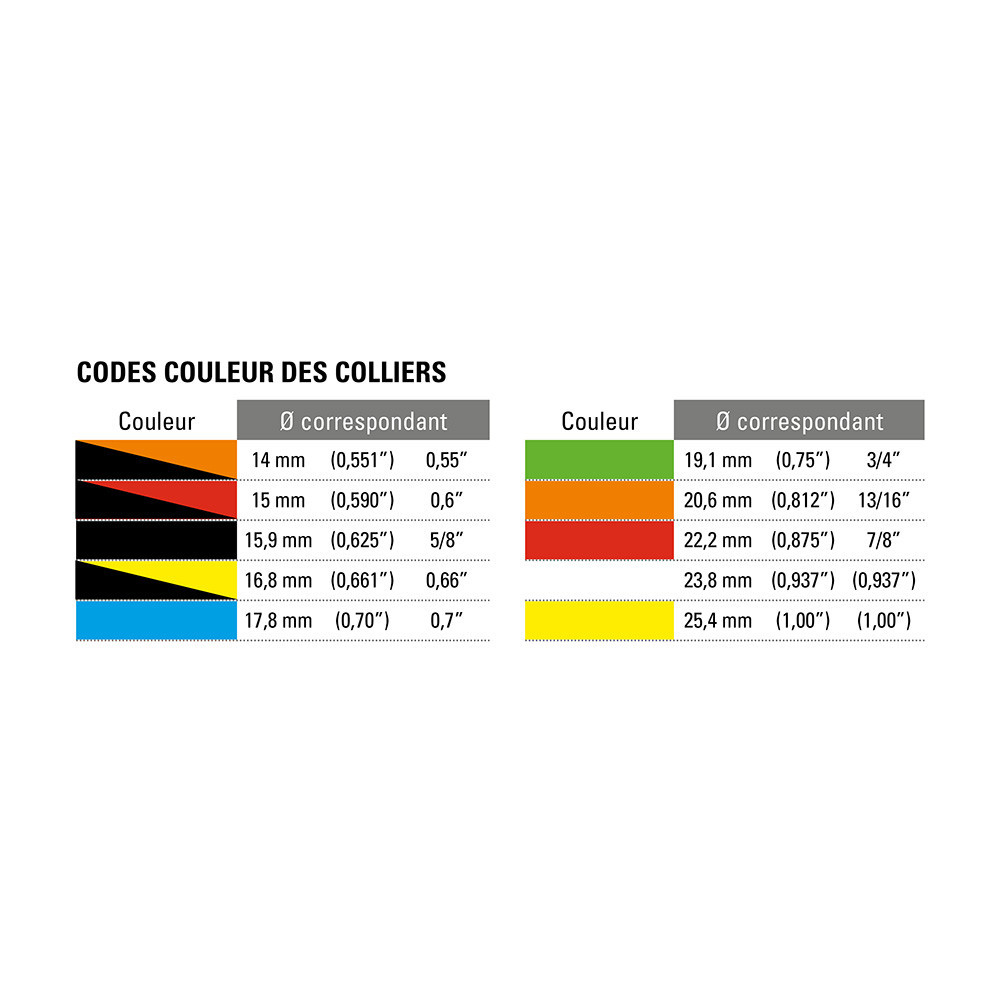

A tabela seguinte refere-se aos cilindros mestres de comando por pressão, incluindo a gama CP2623. Esta referência apresenta uma abraçadeira verde correspondente a 19,1 mm — 3/4″.

Versões com haste não retida

A gama CP2623 inclui também versões com haste não cativa, disponíveis sob referências distintas. Estas permitem substituir o cilindro mestre sem ser necessário retirar a haste do pedal ou da alavanca. A referência CP2623-92PRM160 aqui apresentada é uma versão com haste cativa.

Peças sobressalentes e kit de reparação

Referência do kit de reparação: AP Racing CP2623-92RK, vendido separadamente.

Montagem e ligações

Os 160 mm correspondem ao comprimento da haste de impulso a partir da flange, e não ao comprimento do corpo. A rosca M8 × 1,25 diz respeito à ligação mecânica com o comando. A entrada e a saída hidráulicas utilizam roscas imperiais UNF.

Verifique a compatibilidade da flange, da haste e dos racores com a montagem. Escolha o diâmetro do cilindro mestre de acordo com as necessidades do circuito hidráulico e respeite o alinhamento do comando.

Os cilindros mestres AP Racing são ajustados individualmente durante o seu fabrico para limitar o curso perdido. As hastes, os pistões e outros componentes internos não devem ser trocados entre diferentes cilindros mestres.

Fotografia e escolha do cilindro mestre

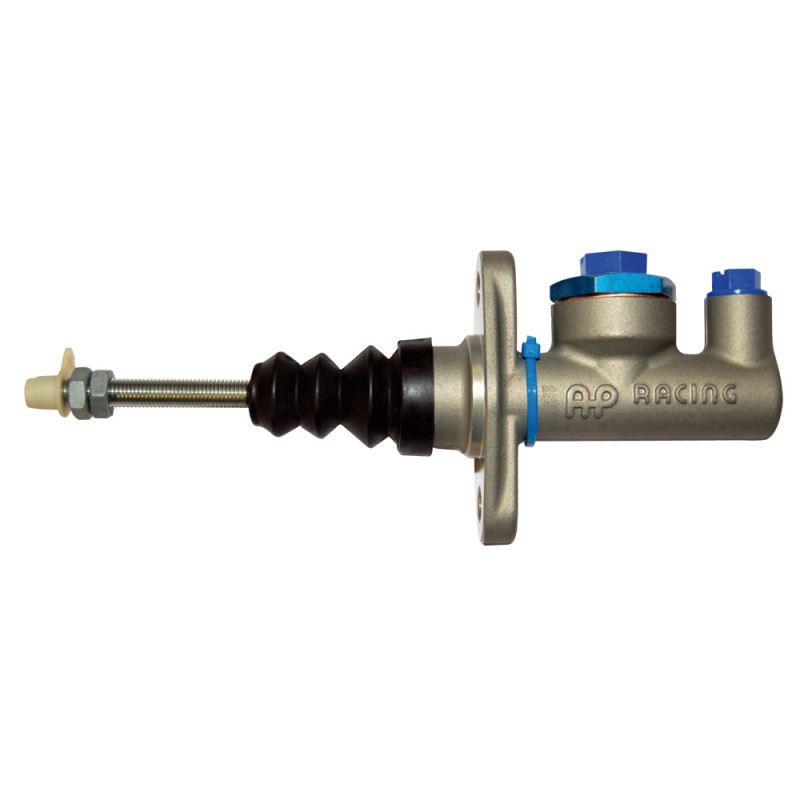

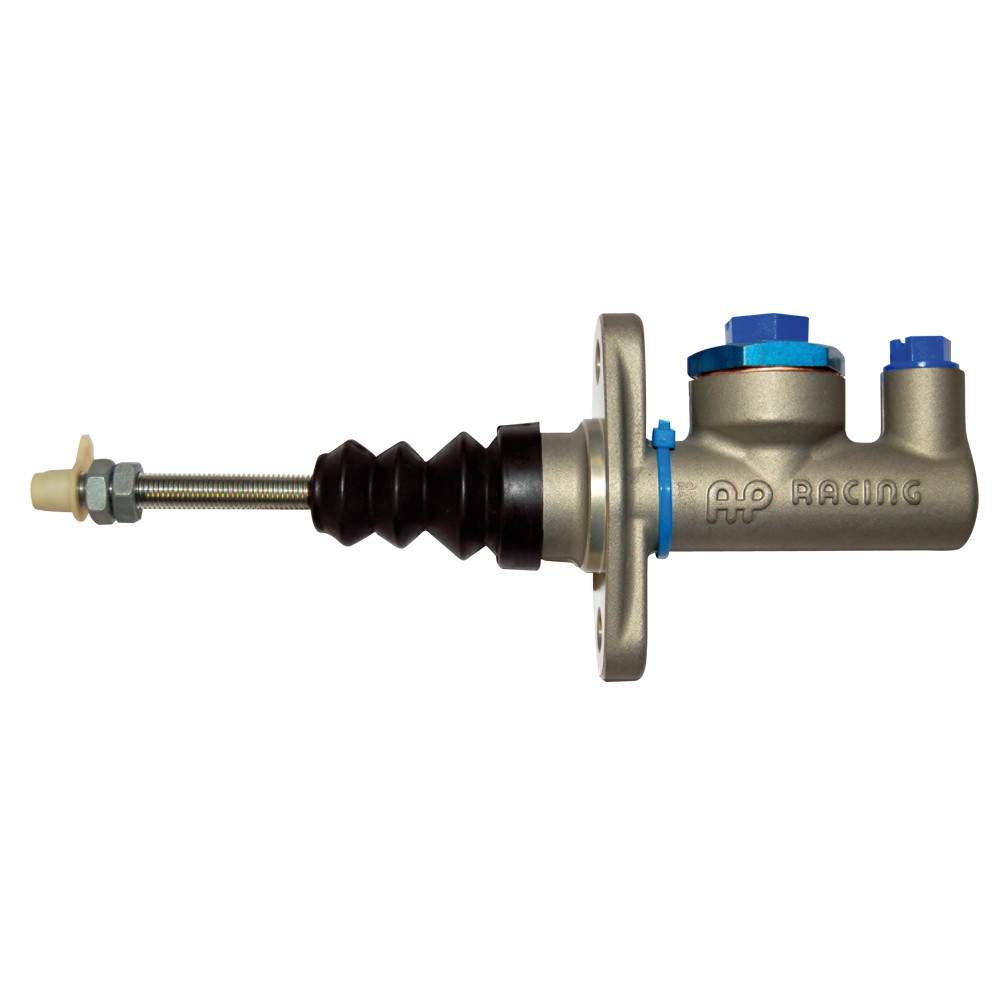

A fotografia ilustra a gama AP Racing CP2623 e não é vinculativa no que diz respeito à cor da abraçadeira de identificação. Para escolher o modelo adequado à sua montagem, consulte a referência e as características técnicas indicadas nesta ficha.

Antes de encomendar, verifique, nomeadamente, o diâmetro do cilindro mestre, as roscas, o comprimento da haste e o tipo de fixação. Em caso de dúvida, os nossos técnicos podem ajudá-lo a escolher a referência adequada à sua instalação. Não hesite em contactá-los.

Pontos fortes

• Corpo em alumínio forjado: redução de peso de 50 g em comparação com a versão em alumínio fundido.
• Formato compacto: adequado para instalações com pouco espaço.
• Curso curto antes do corte do abastecimento: de 0,68 a 1,09 mm.
• Dupla aplicação: comandos hidráulicos de travagem e embraiagem.
• Identificação visual: abraçadeira verde para o diâmetro de 19,1 mm.
