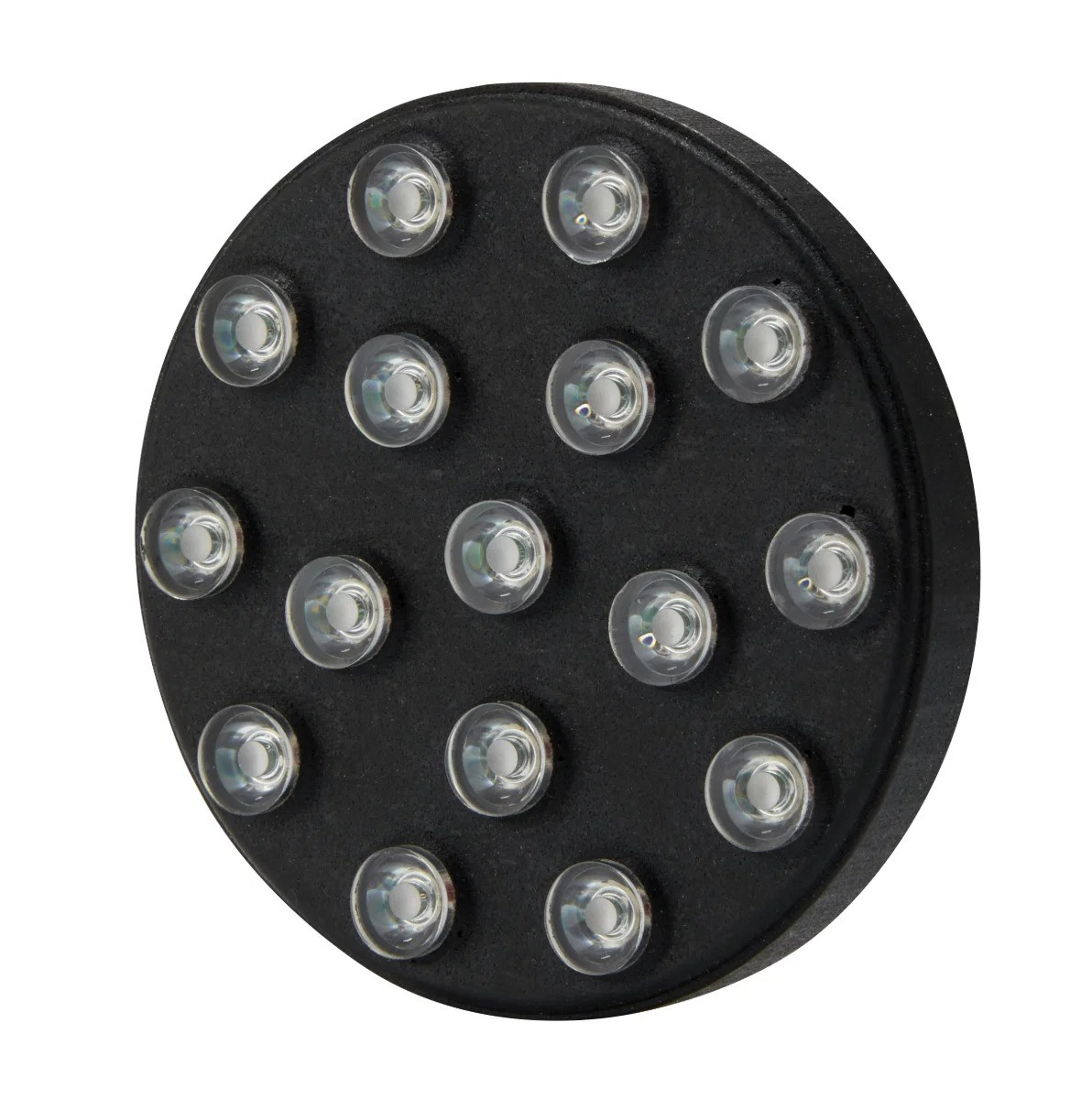

Luz de chuva LED redonda Cartek FIA 8874-2019, fixa e como indicador de direção

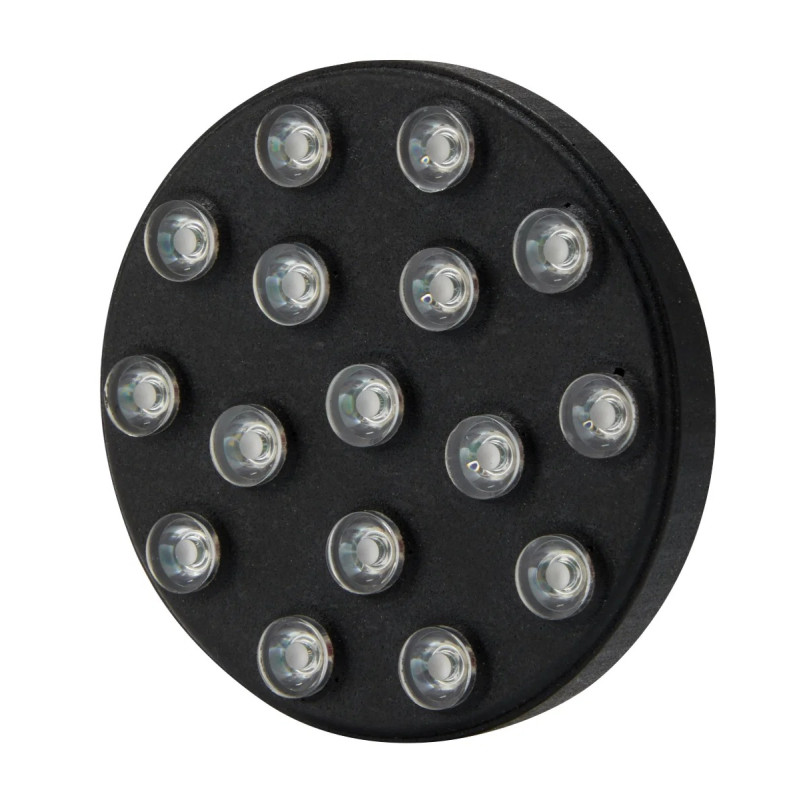

A luz de chuva LED redonda da Cartek destina-se à sinalização traseira de veículos de competição. Homologado de acordo com a norma FIA 8874-2019, o modelo CK-LRS-16CM integra 16 LEDs vermelhos e oferece iluminação fixa ou intermitente a 4 Hz, consoante a ligação escolhida.

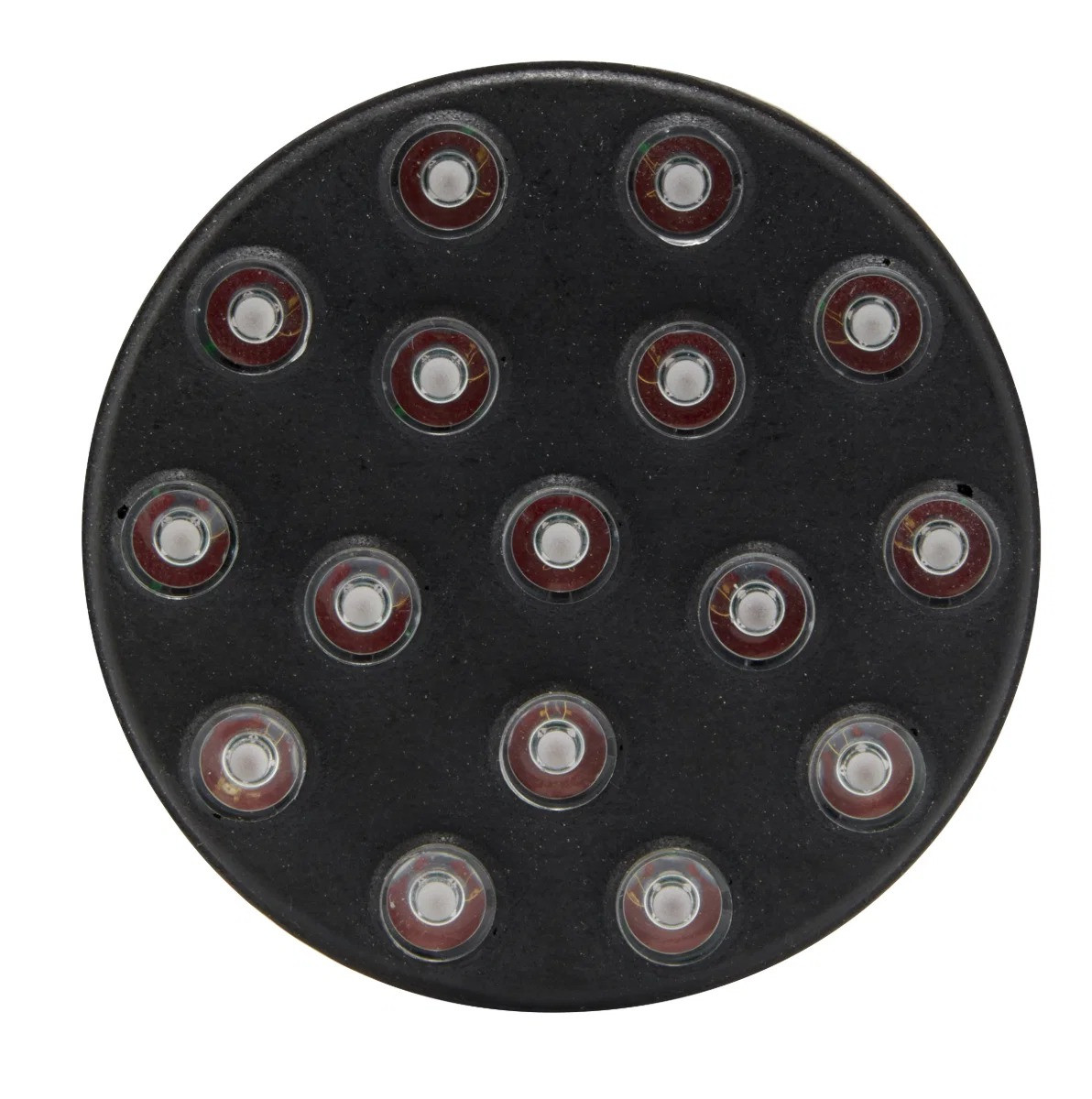

O seu corpo circular, com 79,5 mm de diâmetro e 14 mm de espessura, facilita a sua integração na traseira do veículo. A sua construção monobloco em resina possui um índice de proteção IP65, adequado para utilização em ambientes expostos ao pó e a salpicos de água.

Funcionamento e utilização

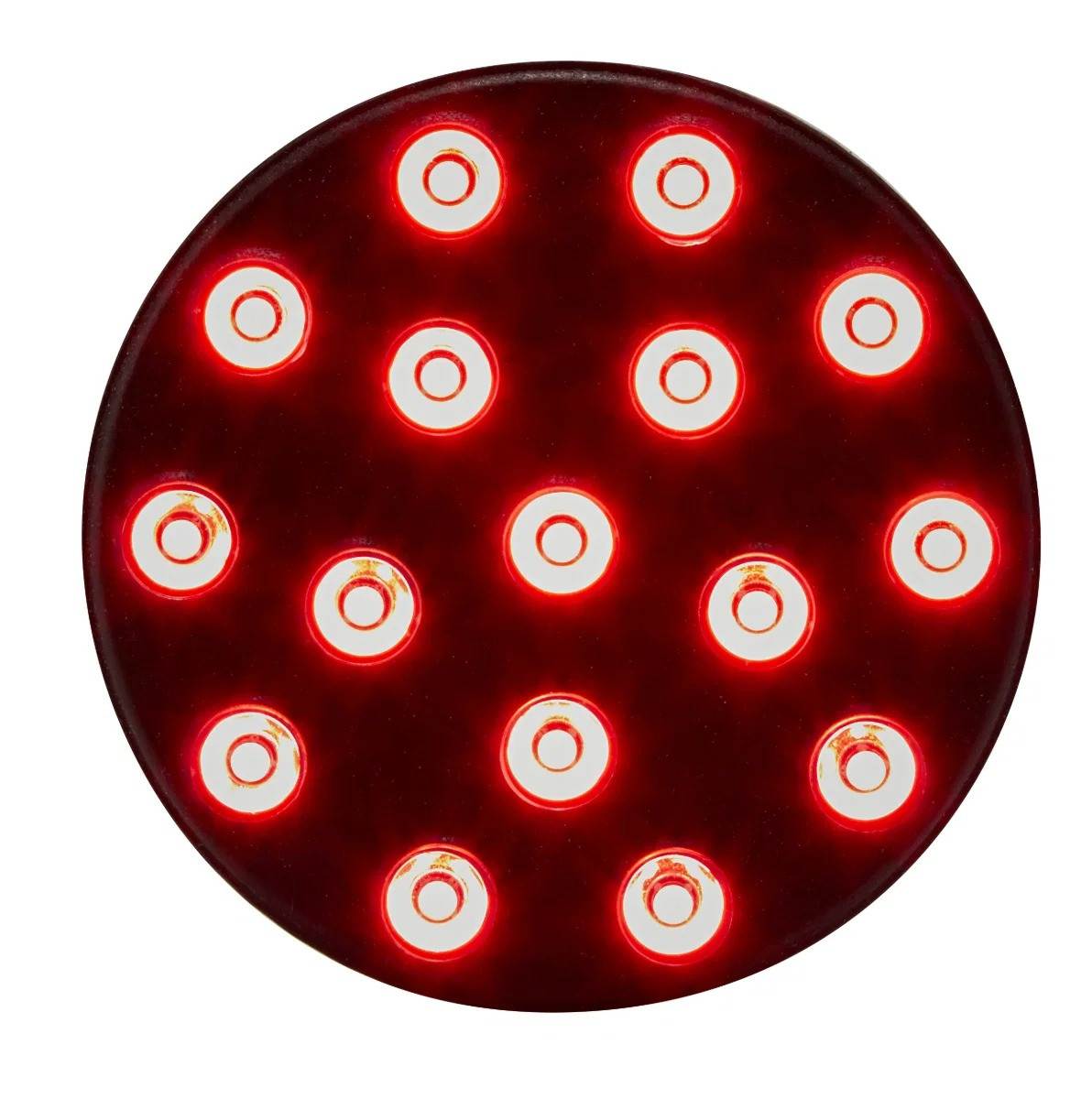

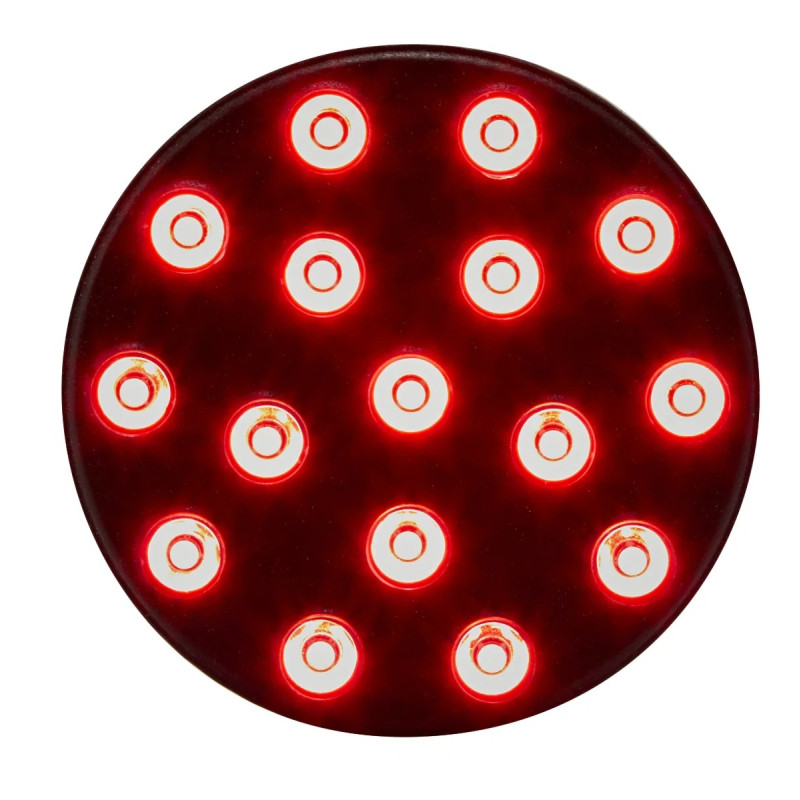

• Iluminação fixa: sinal luminoso vermelho contínuo.
• Indicador de direção: frequência de 4 Hz, ou seja, quatro piscadelas por segundo.
• Dupla função: possibilidade de utilizar o dispositivo como luz de chuva e luz de travagem, com a ligação prevista pela Cartek.

Características técnicas

• Marca: Cartek.
• Referência do fabricante: CK-LRS-16CM.
• Tipo: luz de chuva LED redonda.
• Homologação: FIA 8874-2019.
• Número de homologação: RL.010.22.
• Fontes luminosas: 16 LED.
• Cor da iluminação: vermelho, comprimento de onda de 620 nm.
• Modos de funcionamento: fixo ou indicador de direção a 4 Hz.
• Tensão de alimentação: 11,3 a 15,6 V.
• Consumo: 700 mA a 12,5 V.

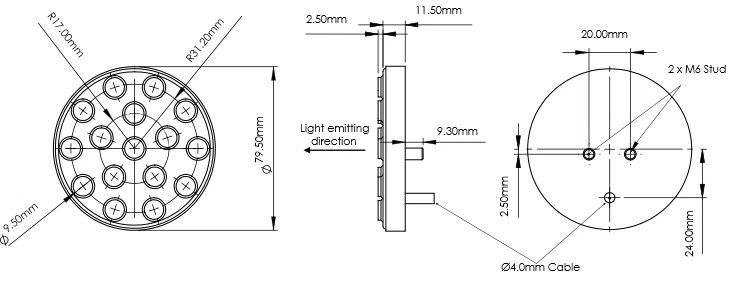

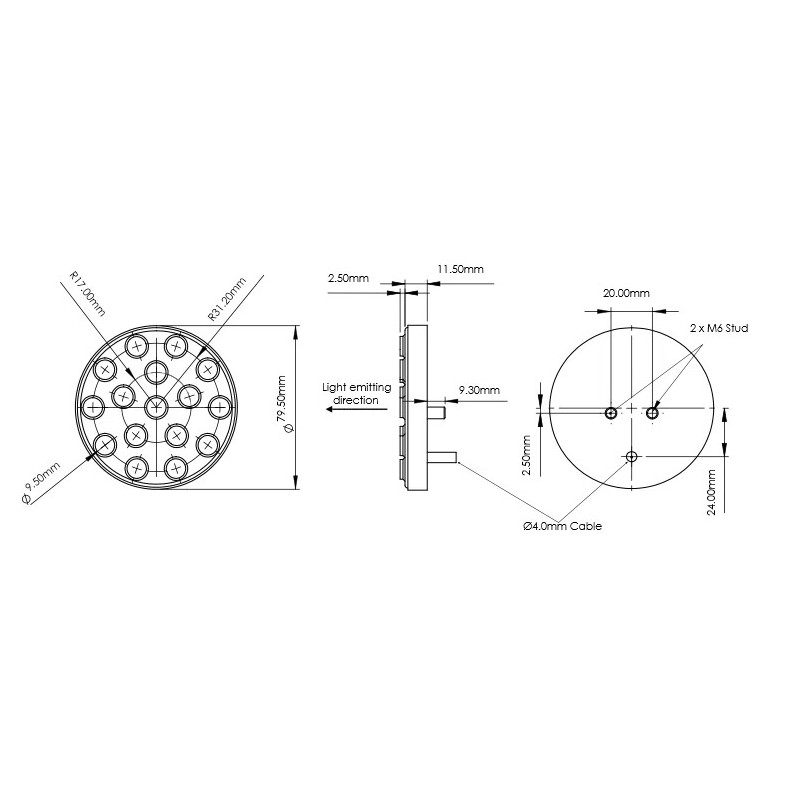

• Diâmetro: 79,5 mm.
• Espessura do corpo: 14 mm, sem contar com os pinos de fixação.
• Peso: 120 g.
• Construção: moldagem monobloco em resina.
• Índice de proteção: IP65.
• Temperatura de funcionamento: −10 a +105 °C.
• Temperatura de armazenamento: −40 a +125 °C.
• Ligação: cabo de 190 mm com fios Mil-Spec Tipo 55, calibre 22 AWG.

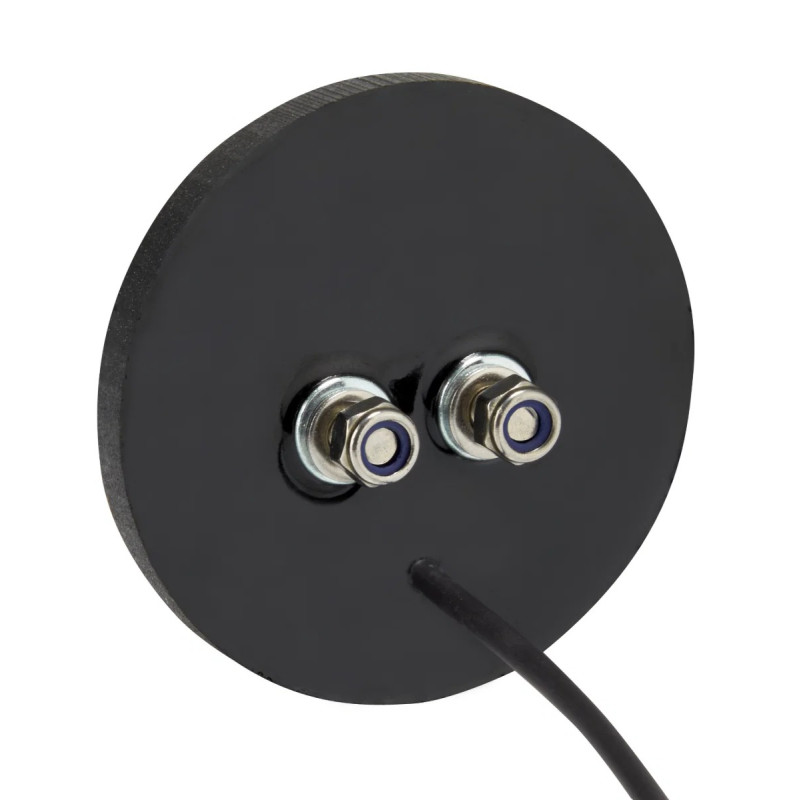

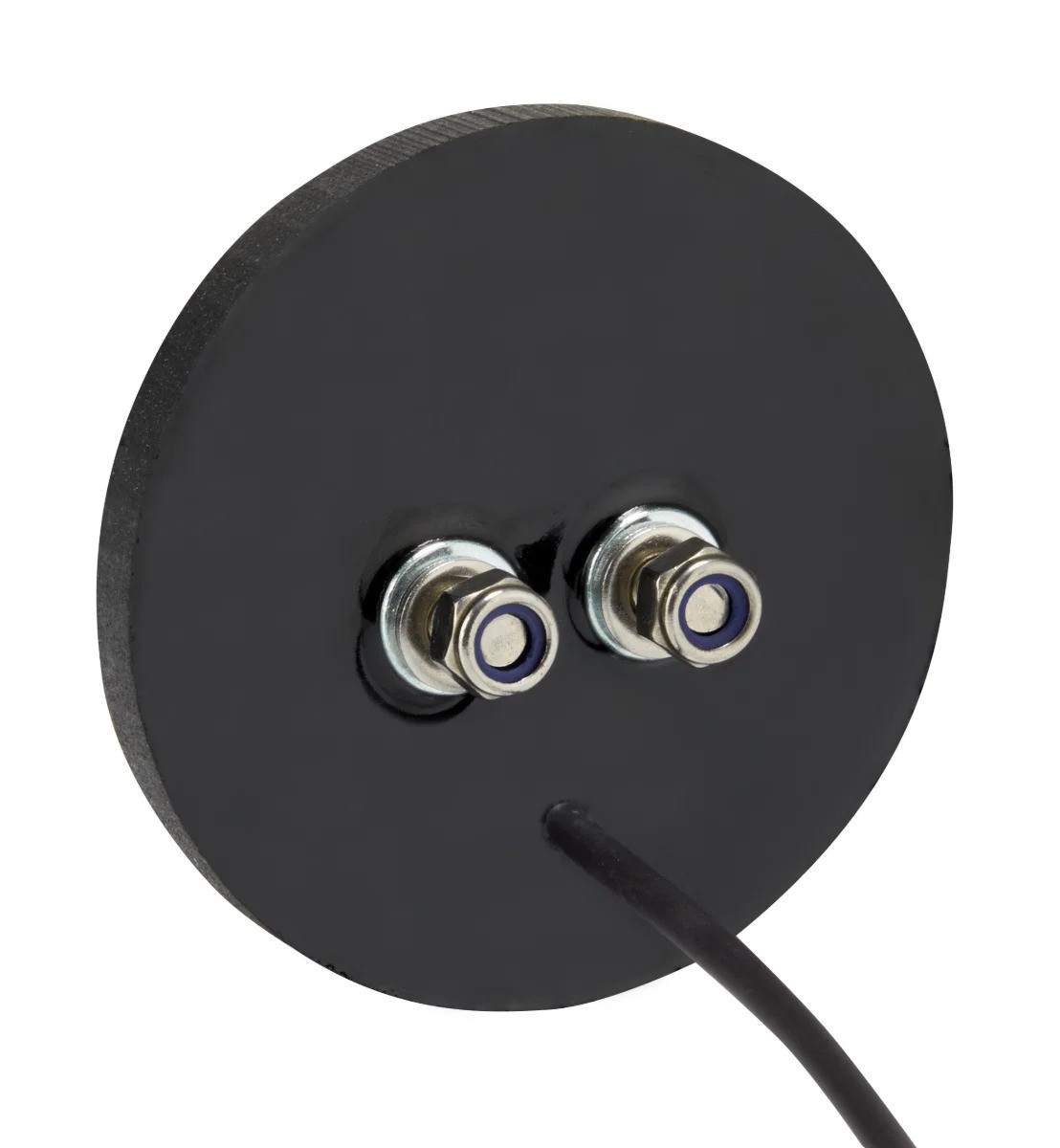

• Fixação: dois pinos traseiros M6.

Montagem e ligação

Fixar a luz com os dois pinos M6 e a junta de espuma, respeitando um torque máximo de 7 Nm. Efetuar a ligação de eletricidade de acordo com o manual da Cartek, consoante o modo de iluminação ou a combinação de funções pretendida.

Em utilização prolongada, o modo fixo pode fazer com que a luz fique quente ao toque. Para uma montagem próxima do escape, a Cartek recomenda exclusivamente o modo indicador de direção a 4 Hz.
