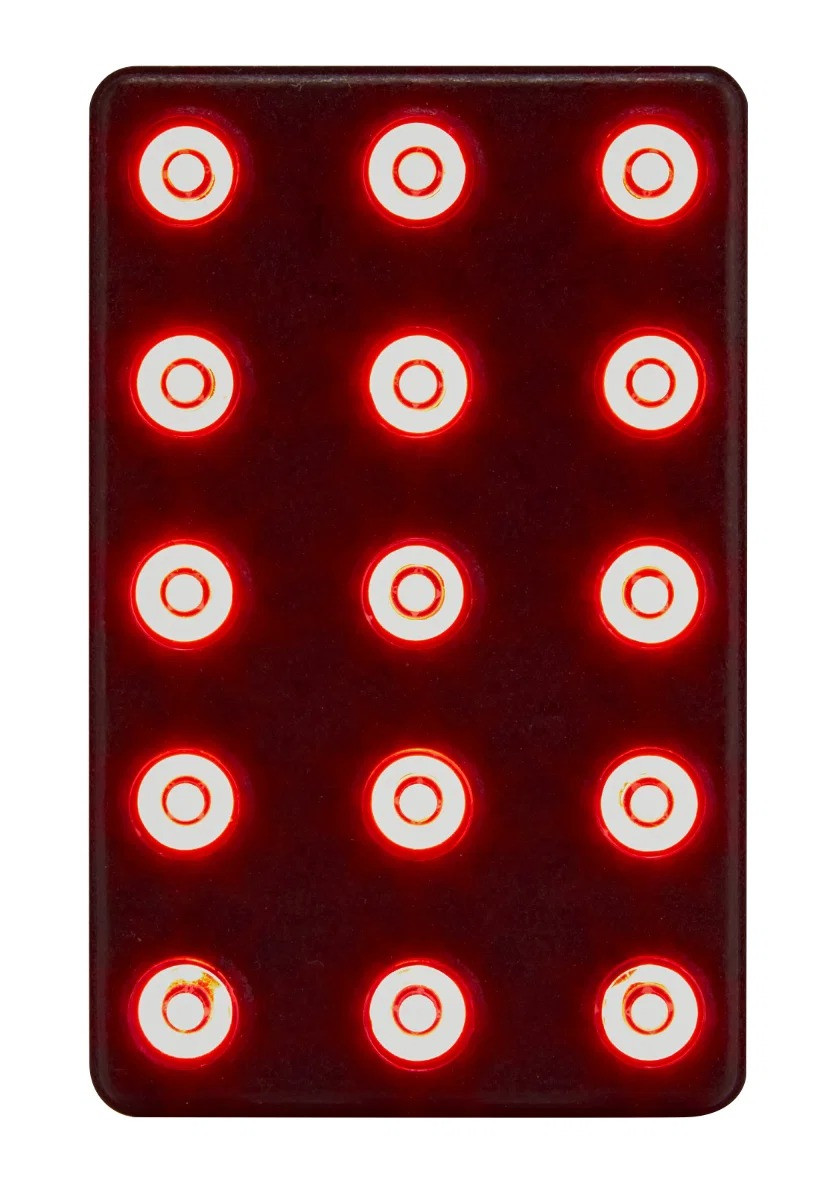

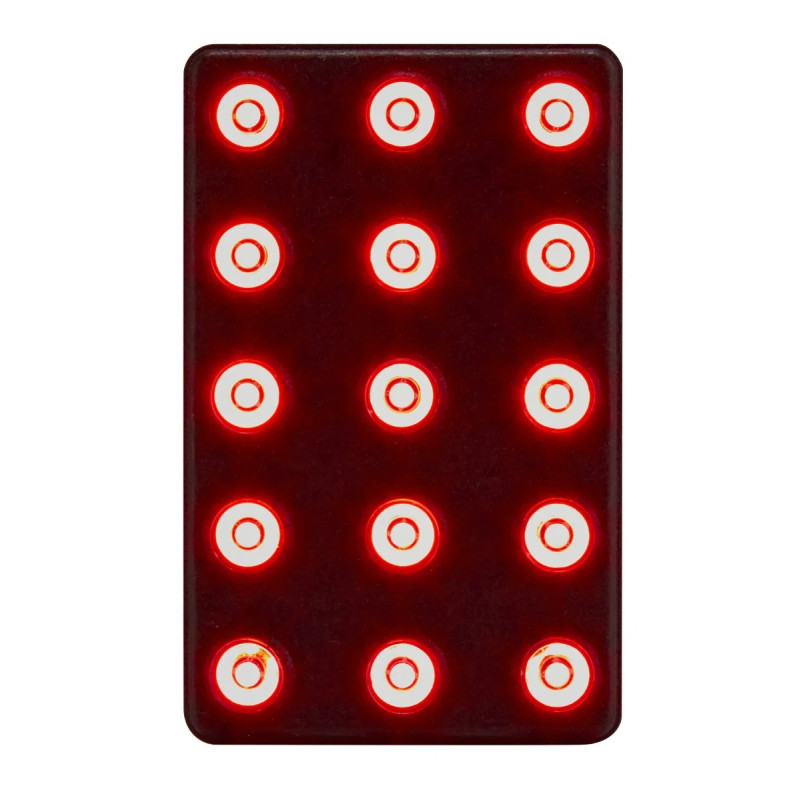

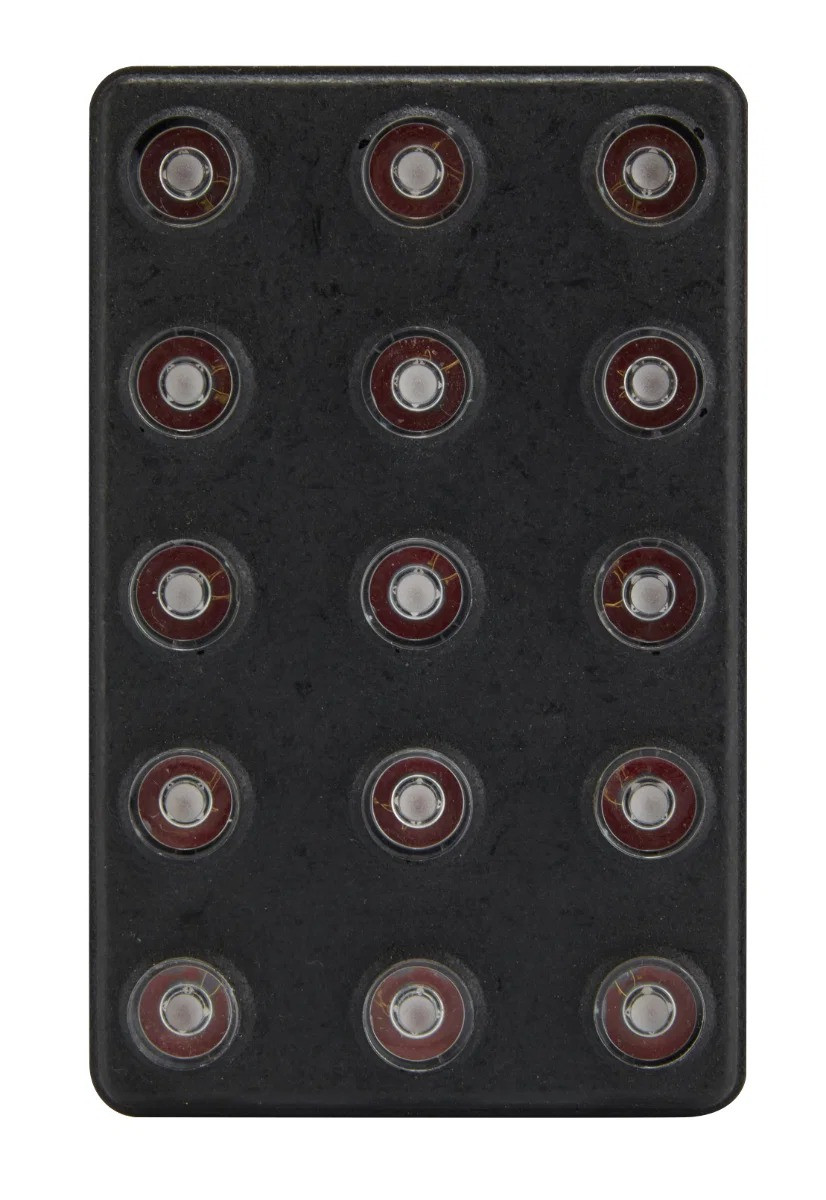

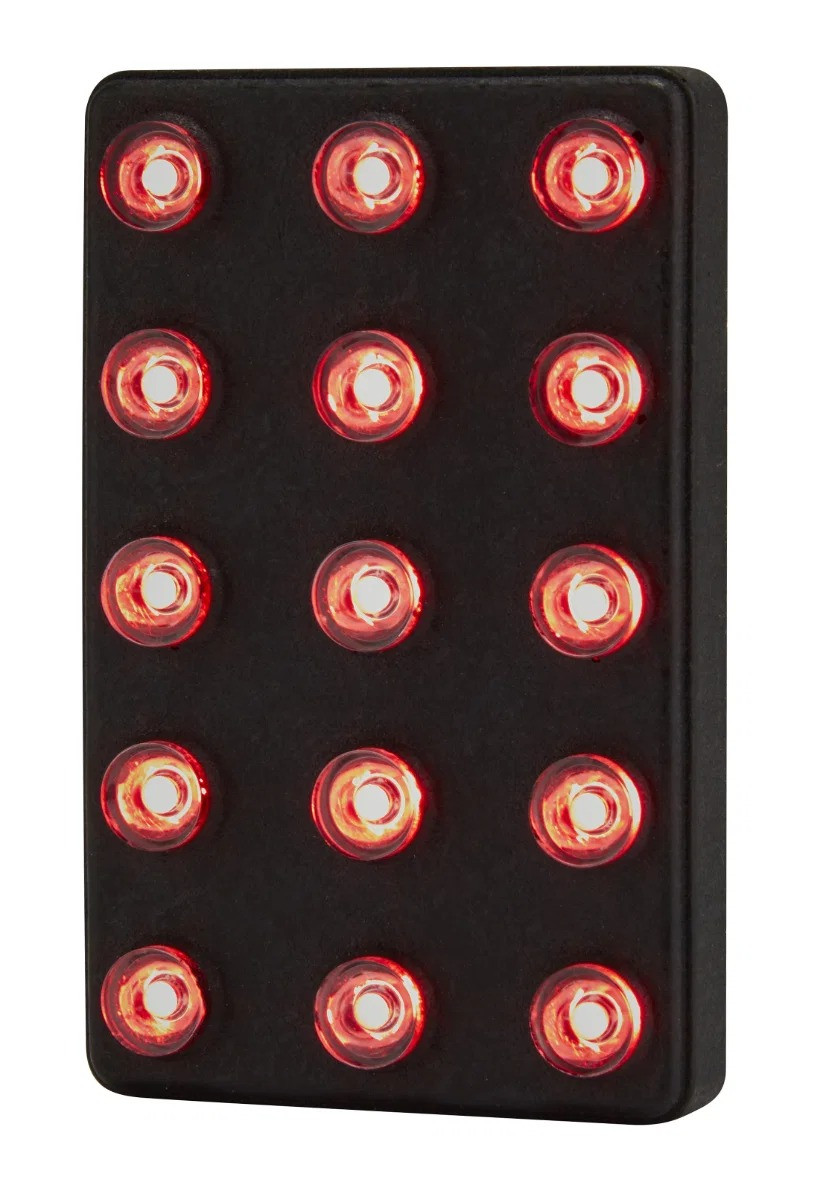

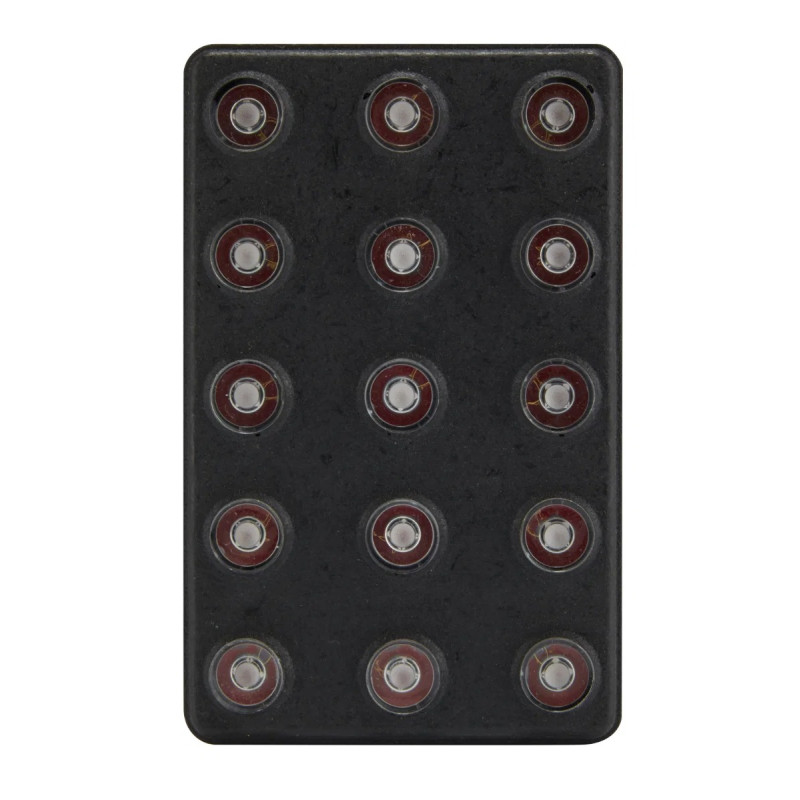

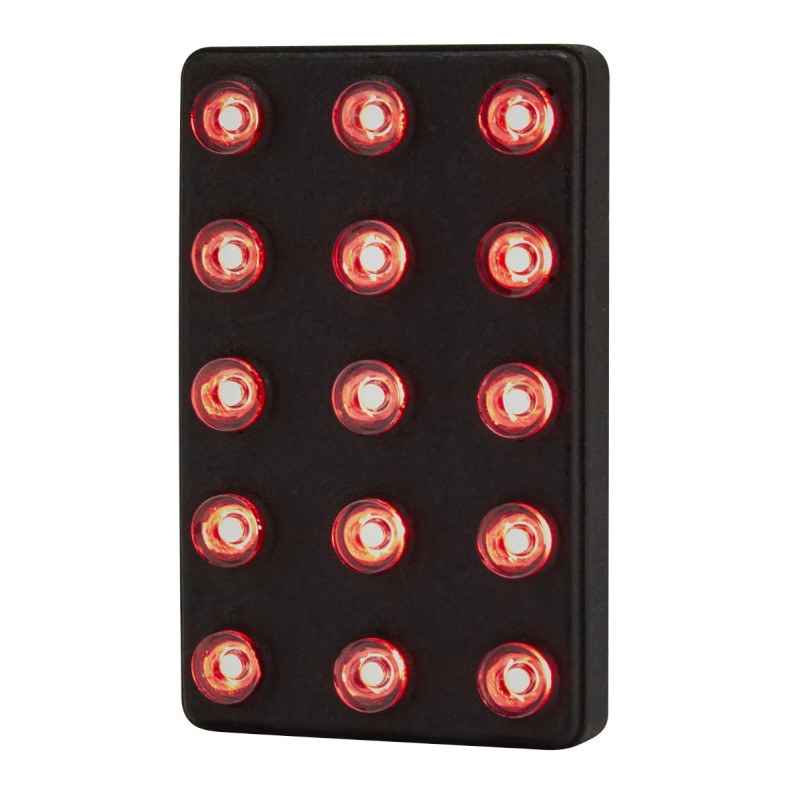

A luz de chuva LED retangular da Cartek foi concebida para a sinalização traseira de veículos de competição. Homologada de acordo com a norma FIA 8874-2019, dispõe de 15 LEDs vermelhos e funciona em iluminação fixa ou no modo de indicador de direção a 4 Hz, consoante a ligação de eletricidade escolhida.
A sua construção monobloco em resina e o seu índice de proteção IP65 são adequados às condições de utilização em competição. O seu formato compacto permite a montagem horizontal ou vertical, com fixação através de dois pinos traseiros M6.
Funcionamento e utilização
- Modo fixo: iluminação vermelha contínua.
- Modo indicador de direção: quatro intermitências por segundo, ou seja, 4 Hz.
- Utilização combinada: possibilidade de ligar a luz para assegurar as funções de luz de chuva e de luz de travagem, de acordo com o esquema da Cartek.
- Orientação de montagem: horizontal ou vertical.
Características técnicas
- Marca: Cartek.
- Referência do fabricante: CK-LRS-15RM.
- Tipo: luz de chuva LED retangular.
- Homologação: FIA 8874-2019.
- Número de homologação: RL.009.22.
- Fontes luminosas: 15 LED.
- Cor: vermelho, comprimento de onda de 620 nm.
- Modos: luz fixa ou indicador de direção a 4 Hz.
- Tensão de alimentação: 11,3 a 15,6 V.
- Consumo: 700 mA a 12,5 V.

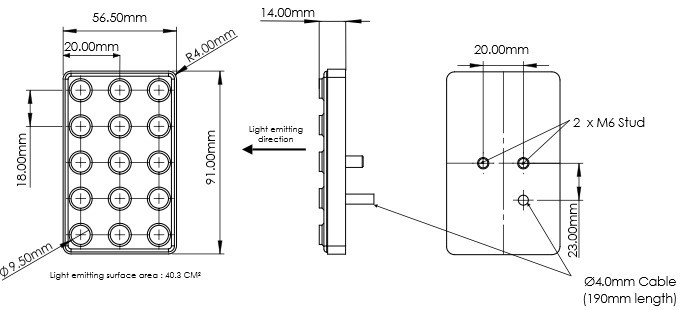

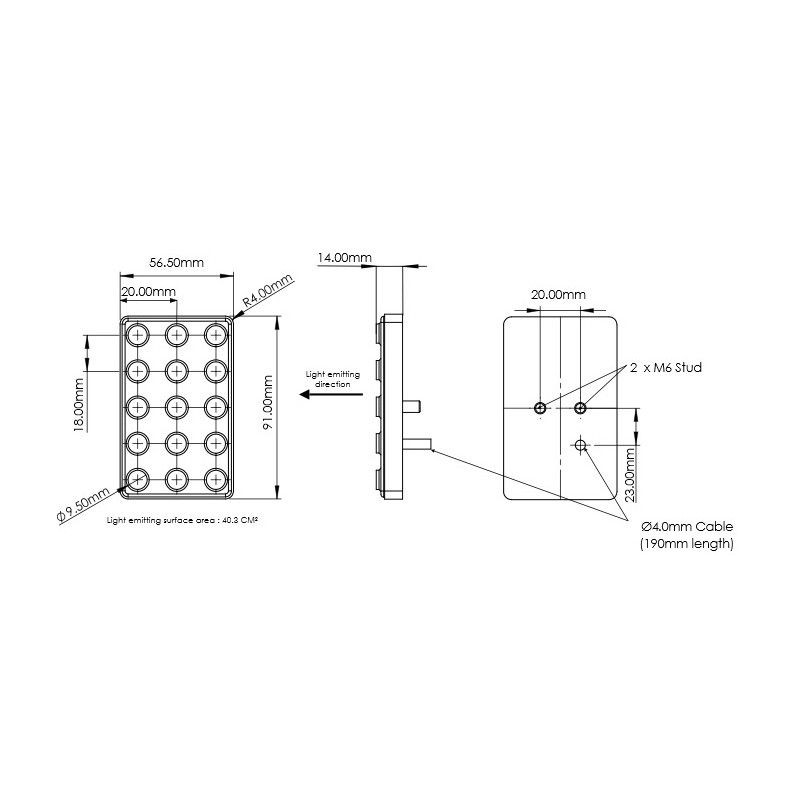

- Dimensões do corpo: 91 × 56,5 × 14 mm, sem os pinos de fixação.
- Construção: moldagem monobloco em resina.
- Índice de proteção: IP65.
- Temperatura de funcionamento: −10 a +105 °C.
- Ligação: cabo de 190 mm com fios Mil-Spec Tipo 55, calibre 22 AWG.

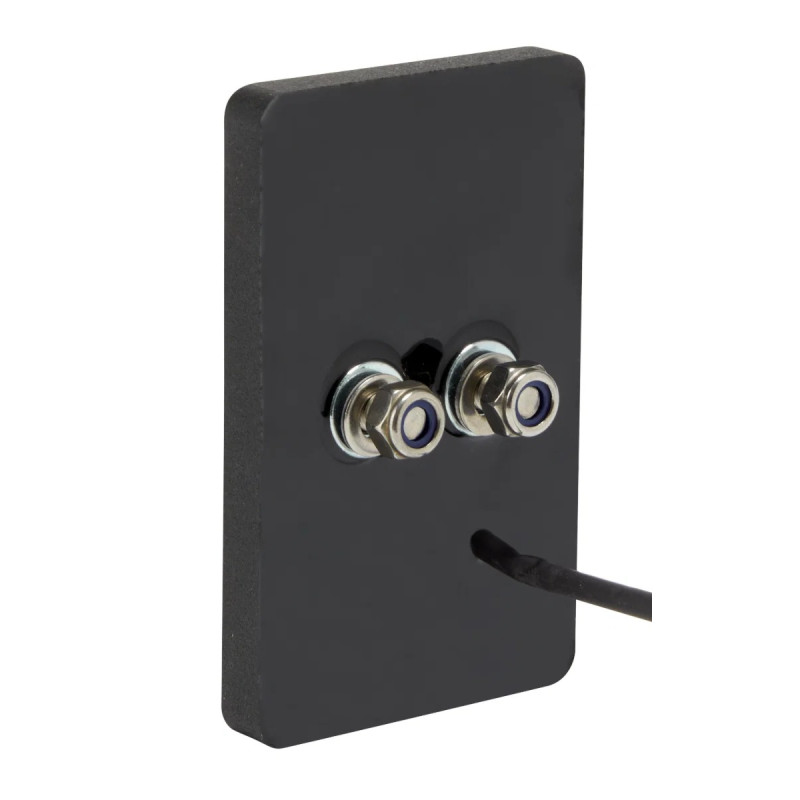

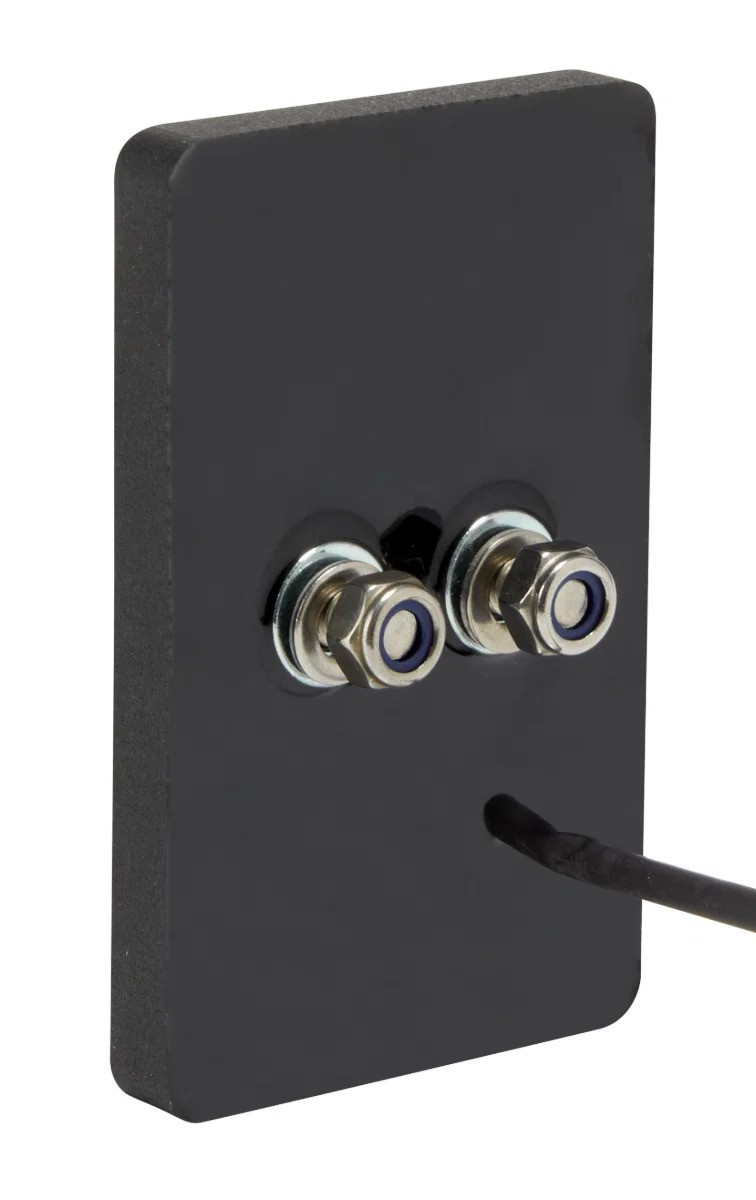

- Fixação: dois pinos traseiros M6.
Montagem e ligação
Fixar a luz utilizando os dois pinos M6 e a junta de espuma, sem exceder um binário de aperto de 7 Nm. Efetuar a ligação de acordo com as instruções da Cartek, consoante o modo de iluminação pretendido.
Um funcionamento prolongado no modo fixo pode fazer com que a luz fique quente ao toque. Para uma instalação próxima do escape, a Cartek recomenda utilizar apenas o modo de indicador de direção a 4 Hz.
