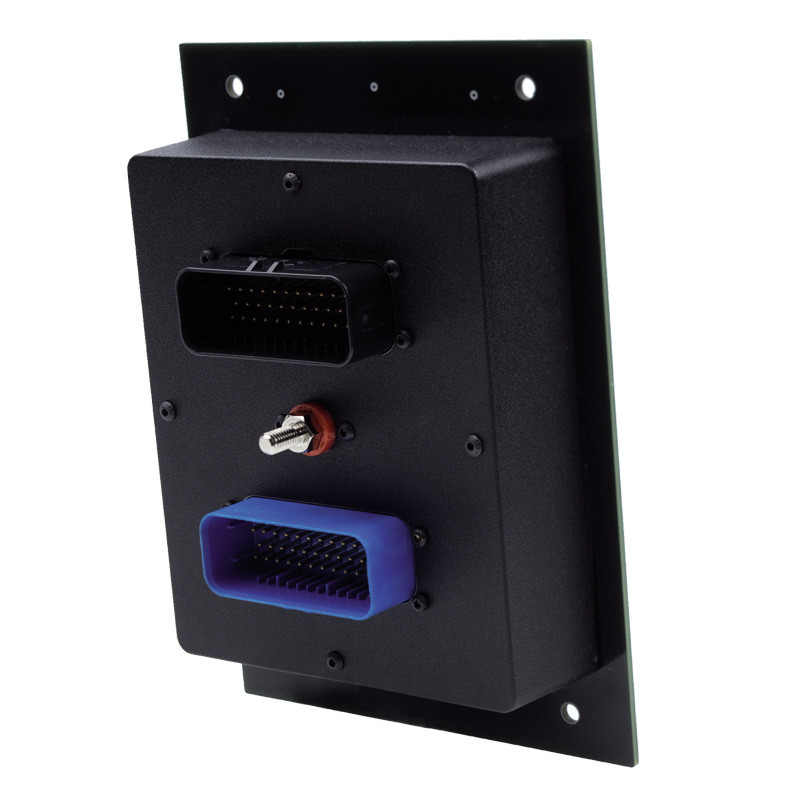

Quadro elétrico de distribuição CARTEK

O painel de distribuição eléctrica Cartek é uma solução eletrónica totalmente integrada para a distribuição eléctrica nos automóveis de competição. Concebido para substituir 16 fusíveis, relés e interruptores, bem como várias funções de controlo selecionáveis, este dispositivo simplifica consideravelmente a cablagem.

Como funciona:

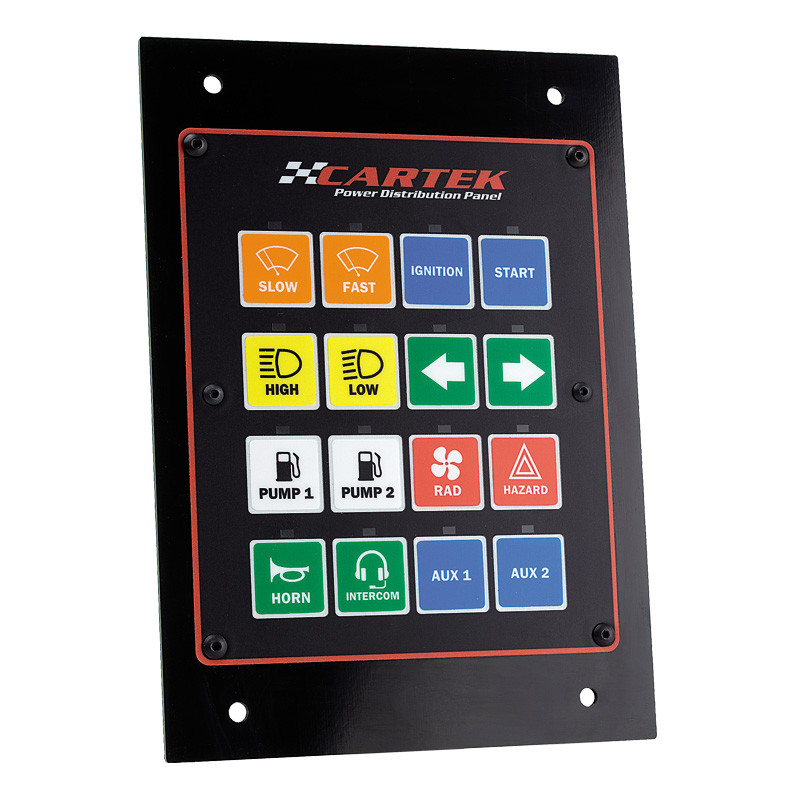

O painel de distribuição eléctrica recebe a energia de 12V diretamente da bateria e redistribui-a por todos os sistemas eléctricos do automóvel. As 16 saídas de energia do painel de distribuição são controladas por botões de pressão na parte frontal do painel. Também podem ser controladas por interruptores externos e sinais de entrada. Estas saídas de potência estão totalmente protegidas com 7 definições de corrente selecionáveis, eliminando a necessidade de fusíveis ou disjuntores. A função de cada canal também pode ser selecionada entre 8 opções.

Caraterísticas:

- 16 canais configuráveis pelo utilizador (não é necessário computador)
- Definições de corrente selecionáveis: 0; 5; 10 ou 15A. Combinação de dois canais para 20; 25 ou 30A
- Funções selecionáveis, tais como:
=> ação momentânea (por exemplo, estrangulador, bomba do limpa para-brisas)
=> bloqueio (com memória)
=> bloqueio (sem memória)
=> bloqueio temporizado (por exemplo, aquecimento do visor)
=> pisca-pisca (por exemplo, piscas)
=> comutação (por exemplo, médios/farol alto)
=> ação momentânea a 0V (utilizado como interrutor normal para placas ECU do motor, ...)
- proteção contra sobreintensidades e curtos-circuitos (não são necessários fusíveis nem relés)
- 2 entradas para o isolador de bateria XR, permitindo que o isolador de bateria XR desligue o painel de distribuição
- fornecido de série com um módulo de controlo do limpa para-brisas
- 16 entradas para interruptores momentâneos, permitindo que todos os canais sejam controlados por interruptores externos ou pelo sistema de controlo sem fios Cartek
- 16 entradas da UCE do motor, permitindo à ECU controlar canais como as bombas de lavagem e as ventoinhas
- 4 entradas para funções: pisca-pisca para luzes, lavagem para limpa para-brisas, posição do limpa para-brisas

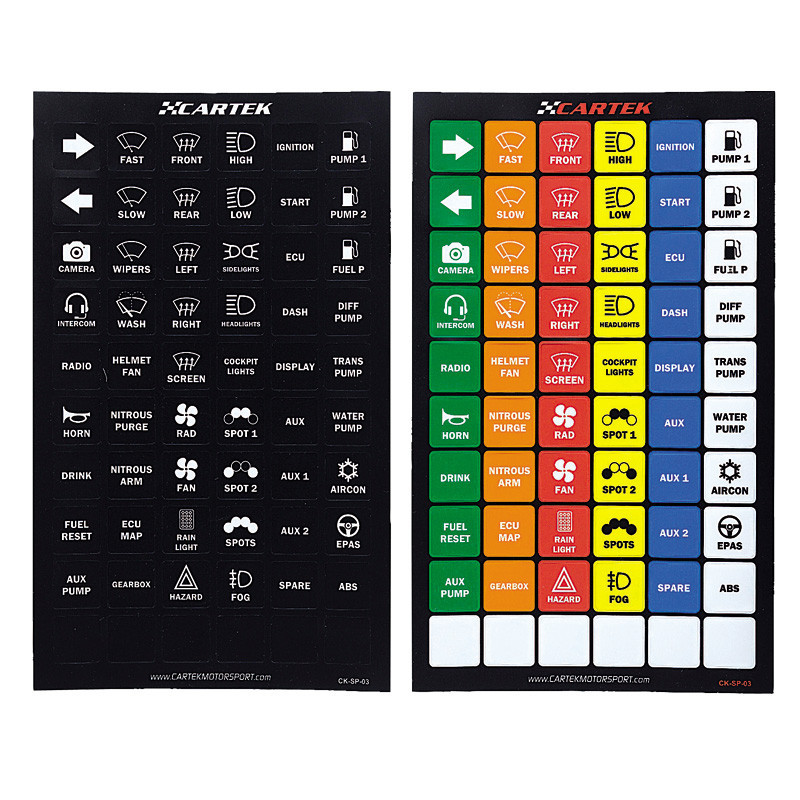

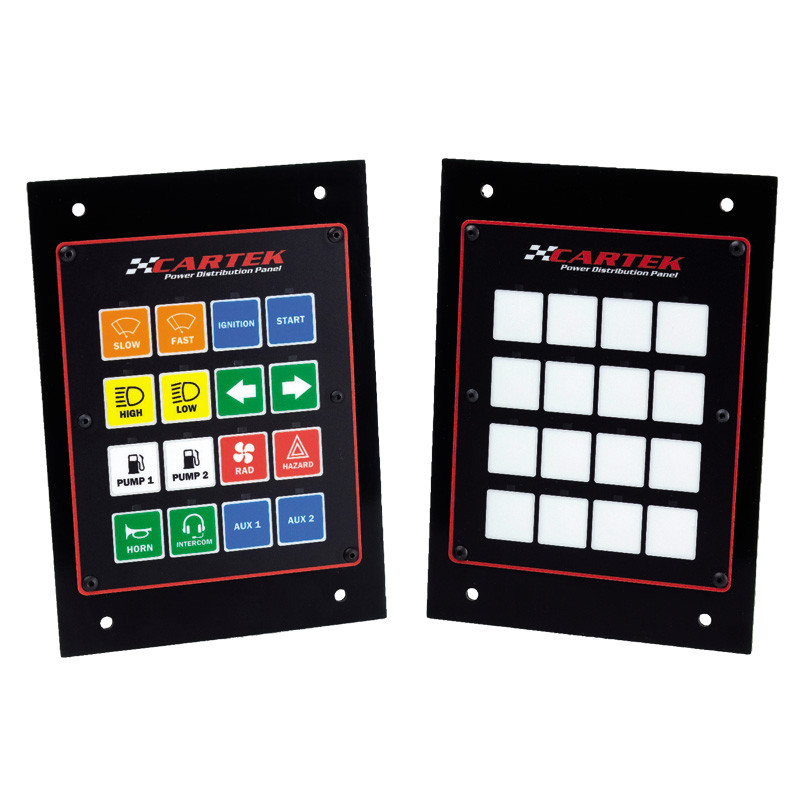

O painel de distribuição Cartek é fornecido com dois conjuntos de etiquetas retroiluminadas: um conjunto multicolorido e um conjunto a preto e branco.

Nota: É necessário adquirir o conetor CK-PDP-CC ou CK-PDP-LF para o correto funcionamento do quadro de distribuição.

Mais informações: Tutorial de instalação do quadro de distribuição de vídeo
